stc8h2k08u的pwm的问题请教

雪***

梁*** 发表于 2024-4-29 21:48
你用错程序了，你测的是单脉冲输出，不是PWM，你应该测试“01A-PWMA-4对互补PWM输出P1口“测试，这个才是 ...

梁工，用01A的程序，直接用hex烧录下去后，p16和p17没有任何波形输出

雪***

雪*** 发表于 2024-4-30 12:20
梁工，用01A的程序，直接用hex烧录下去后，p16和p17没有任何波形输出

P1口没有配成输出，配置好了就有了，确实占空比是没有改变的

梁***

雪*** 发表于 2024-4-30 12:26
P1口没有配成输出，配置好了就有了，确实占空比是没有改变的

之前的STC8H的PWM的输出IO是不需要设置的，固定为推挽输出。
STC8H2K08U是最新出的MCU，配置一下IO即可。

雪***

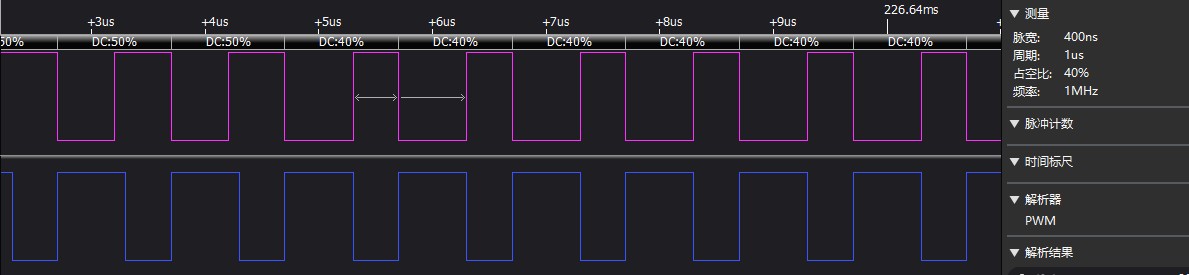

梁工，我在01A的代码基础上，将时钟改到24M，pwm的频率修改为1M，占空比修改为50%，发现还是出现占空比会降低到40%的情况，是不是pwm的频率不能太高？请指点迷津啊
代码如下：


#define MAIN_Fosc       24000000L   //定义主时钟

#include    "..\..\STC8Hxxx.h"


/*************  功能说明    **************

先别修改程序, 直接下载"01A-PWMA-4对互补PWM输出P1口"里的"pwm.hex"测试, 下载时选择主频11.0592MHz.

PWM输出固定为推挽输出, 设置IO方式无效.

例子输出IO:
PWM4N PWM4P    PWM3N PWM3P    PWM2N PWM2P    PWM1N PWM1P
P1.7  P1.6     P1.5  P1.4     P1.3  P1.2     P1.1  P1.0

如有需要, 用户自行修改成别的IO输出.

******************************************/

void PWMA_config(void);

/******************** 主函数 **************************/
void main(void)
{

    PWMA_config();

    while (1)
    {

    }
}

void PWMA_config(void)
{
    P_SW2 |= 0x80;      //SFR enable

    P1M0 |= 0xc0;
    P1M1 &= ~0xc0;
    P1PU |= 0xc0;

    PWMA_PSCR = 0x0000; // 预分频寄存器, 分频 Fck_cnt = Fck_psc/(PSCR[15:0}+1), 边沿对齐PWM频率 = SYSclk/((PSCR+1)*(AAR+1)), 中央对齐PWM频率 = SYSclk/((PSCR+1)*(AAR+1)*2).
    PWMA_DTR  = 0;      // 死区时间配置, n=0~127: DTR= n T,   0x80 ~(0x80+n), n=0~63: DTR=(64+n)*2T,
                        //              0xc0 ~(0xc0+n), n=0~31: DTR=(32+n)*8T,   0xE0 ~(0xE0+n), n=0~31: DTR=(32+n)*16T,
    PWMA_ARR = 23;  // 自动重装载寄存器,  控制PWM周期
    PWMA_CCER1  = 0;
    PWMA_CCER2  = 0;
    PWMA_SR1    = 0;
    PWMA_SR2    = 0;
    PWMA_ENO    = 0;
    PWMA_PS     = 0;
    PWMA_IER    = 0;
//  PWMA_ISR_En = 0;

//  PWMA_CCMR1  = 0x68;     // 通道模式配置, PWM模式1, 预装载允许
//  PWMA_CCR1   = 400;      // 比较值, 控制占空比(高电平时钟数)
//  PWMA_CCER1 |= 0x05;     // 开启比较输出, 高电平有效
//  PWMA_PS    |= 0;        // 选择IO, 0:选择P1.0 P1.1, 1:选择P2.0 P2.1, 2:选择P6.0 P6.1,
//  PWMA_ENO   |= 0x03;     // IO输出允许,  bit7: ENO4N, bit6: ENO4P, bit5: ENO3N, bit4: ENO3P,  bit3: ENO2N,  bit2: ENO2P,  bit1: ENO1N,  bit0: ENO1P
////    PWMA_IER   |= 0x02;     // 使能中断

//  PWMA_CCMR2  = 0x68;     // 通道模式配置, PWM模式1, 预装载允许
//  PWMA_CCR2   = 800;      // 比较值, 控制占空比(高电平时钟数)
//  PWMA_CCER1 |= 0x50;     // 开启比较输出, 高电平有效
//  PWMA_PS    |= (0<<2);   // 选择IO, 0:选择P1.2 P1.3, 1:选择P2.2 P2.3, 2:选择P6.2 P6.3,
//  PWMA_ENO   |= 0x0C;     // IO输出允许,  bit7: ENO4N, bit6: ENO4P, bit5: ENO3N, bit4: ENO3P,  bit3: ENO2N,  bit2: ENO2P,  bit1: ENO1N,  bit0: ENO1P
////    PWMA_IER   |= 0x04;     // 使能中断

//  PWMA_CCMR3  = 0x68;     // 通道模式配置, PWM模式1, 预装载允许
//  PWMA_CCR3   = 1200;     // 比较值, 控制占空比(高电平时钟数)
//  PWMA_CCER2 |= 0x05;     // 开启比较输出, 高电平有效
//  PWMA_PS    |= (0<<4);   // 选择IO, 0:选择P1.4 P1.5, 1:选择P2.4 P2.5, 2:选择P6.4 P6.5,
//  PWMA_ENO   |= 0x30;     // IO输出允许,  bit7: ENO4N, bit6: ENO4P, bit5: ENO3N, bit4: ENO3P,  bit3: ENO2N,  bit2: ENO2P,  bit1: ENO1N,  bit0: ENO1P
////    PWMA_IER   |= 0x08;     // 使能中断

    PWMA_CCMR4  = 0x68;     // 通道模式配置, PWM模式1, 预装载允许
    PWMA_CCR4   = 11;       // 比较值, 控制占空比(高电平时钟数)
    PWMA_CCER2 |= 0x50;     // 开启比较输出, 高电平有效
    PWMA_PS    |= (0<<6);   // 选择IO, 0:选择P1.6 P1.7, 1:选择P2.6 P2.7, 2:选择P6.6 P6.7, 3:选择P3.3 P3.4
    PWMA_ENO   |= 0xc0;     // IO输出允许,  bit7: ENO4N, bit6: ENO4P, bit5: ENO3N, bit4: ENO3P,  bit3: ENO2N,  bit2: ENO2P,  bit1: ENO1N,  bit0: ENO1P
//  PWMA_IER   |= 0x10;     // 使能中断

    PWMA_BKR    = 0x80;     // 主输出使能 相当于总开关
    PWMA_CR1    = 0x01;     // 使能计数器, 允许自动重装载寄存器缓冲, 边沿对齐模式, 向上计数,  bit7=1:写自动重装载寄存器缓冲(本周期不会被打扰), =0:直接写自动重装载寄存器本(周期可能会乱掉)
    PWMA_EGR    = 0x01;     //产生一次更新事件, 清除计数器和预分频计数器, 装载预分频寄存器的值
//  PWMA_ISR_En = PWMA_IER; //设置标志允许通道1~4中断处理
}

梁***

雪*** 发表于 2024-4-30 21:03
梁工，我在01A的代码基础上，将时钟改到24M，pwm的频率修改为1M，占空比修改为50%，发现还是出现占空比会降 ...

一定要用数字示波器，50MHz以上的模拟带宽，20MHz滤波关闭！

再次强调一次（后面的类似问题不再重复回帖）：PWM是硬件产生，占空比设置不变，则输出波形占空比会固定不变！
