又做了2000套STC8C的产品,晒到坛子开心一下.

xiangz***

新做2000套STC8C2K32S2开发的数码管显示的步进电机控制器,
这款产品已经稳定出货差不多16000套左右了,
最最早用的MEGA16, 后来看到STC8C, 赶紧替换.

产品稳定性毋庸置疑,,,除了客户接错线烧坏的,几乎没有啥维修,
出厂测试也是,如果焊接厂检测认真的话,几乎是免检.

这款产品用于步进电机控制,频率可达64K,指数升降速,加速和减速时间可以分开随意调节.
控制器可以编程,也可以串口可以实时控制.

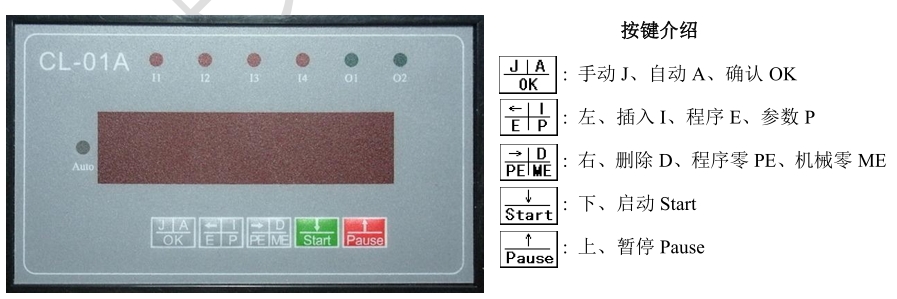

晒个图让大家看看,小巧玲珑.

xiangz***

再贴几个功能说明,资源列表:
8个数码管16个IO(小数点用来显示输入,输出状态,外接了7个指示灯,自身的小数点没用),
4个输入,
2个输出,
一个步进电机接口(2个IO),
5个按键用3个IO实现
1个蜂鸣器
一个通信串口(2个IO)
用的LQFP32,30个引脚,资源榨得干干净净.





串口方面:
上位机软件:



指令说明:

    默认波特率:115200,n,8,1 本文中int为16位,long为32位


1.定速运行,不指定终点
  正向:0x55,0xaa,0x06,0x09,speed,0x00,0x00,0x00,0xc3;
  负向:0x55,0xaa,0x06,0x0A,speed,0x00,0x00,0x00,0xc3;

  speed=速度(范围:20-50000)


  比如,需要控制器以2400HZ的速度朝正向运行,则指令是:
  十进制:2400
  16进制:0x0960
  0x55,0xaa,0x06,0x09,0x60,0x09,0x00,0x00,0x00,0xc3;


2.定速运行,指定终点
  绝对运动:0x55,0xaa,0x07,speed,steps,0xc3;
  增量运动:0x55,0xaa,0x08,speed,steps,0xc3;
  设定坐标:0x55,0xaa,0x09,speed,steps,0xc3;(电机不动作)
  speed=速度(2个字节,20-40000)
  steps=距离(4个字节,支持负值)


3.停止(定速运行,回机械零)
  0x55,0xaa,0x02,0x00,0x00,0x00,0x00,0x00,0x00,0xc3;


4.回机械零
  朝正向:0x55,0xaa,0x0b,0x09,speed,0x00,0x00,0x00,0xc3
  朝负向:0x55,0xaa,0x0b,0x0a,speed,0x00,0x00,0x00,0xc3

  回零具体动作可参考CL-01A标准版说明书.


5.取状态
  0x55,0xaa,0x0c,0x00,0x00,0x00,0x00,0x00,0x00,0xc3;
  取当前的控制的状态,返回一共8个字节
  第1-4字节,当前坐标,long型,高位在前,低位在后
  第5-6字节,当前速度值
    speed=(buff[4]<<8)+buff[5],此值计算结果为设定速度.
  第7字节表示输入状态(0,表示输入有效,1表示输入无效)
    bit2:正限
    bit3:零点
    bit4:负限
    bit5:入四
  第8字节表示当前的工作状态
    0x00:上电复位
    0x01:定量
    0x02:未定义
    0x04:手动
    0x08:回零
    0x10:未定义
    0x20:停止


6.输出
  0x55,0xaa,0x0d,port,status,0x00,0x00,0x00,0x00,0xc3
  port取值为1或者2,代表输出口1和输出口2
  status取值为0或者非0,0代表关闭输出,1代表打开输出.


7.设定升降速
  0x55,0xaa,0x0a,rise,down,0x00,0x00,0x00,0x00,0xc3
  动态修改控制器升降速,但此修改并不保存,手动操作控制器会自动
  恢复为RS参数所设定值.如果修改后,只用串口操作,不会恢复.

上面数据中,speed 为unsigned int型(16位),steps为long型(32位)


参数操作说明
按OK键,AUTO灯亮,再按左键进入参数,具体操作参考01A标准说明书
1  JF   启动频率
2  RS   升降系数
3  ZF   回零速度
4  SPD  手动速度(直接操作控制器面板时刻电机速度)
5  HL   控制器面板上下键点一次的脉冲数

mo***

jw***

21cns***

科学***

为什么不做USB的串口

so***

怎么不官方买

xiangz***

so*** 发表于 2024-4-25 09:08
怎么不官方买

我有官方的客户小姐姐V,当时我告诉她说淘宝价格更便宜,她说,都是STC产品,哪里便宜买哪里..我觉得STC这样的,真是少见.

xiangz***

科学*** 发表于 2024-4-25 09:07
为什么不做USB的串口

总结4点:
1. 老产品就是串口的,直接过来的
2. 工业产品,很多应用设备和控制较远,还是RS232靠谱.
3. 好多时候我还能带着USB转串口线卖.
4. 下一步用,如果碰到合适的外壳,那就用0.99的芯片做一个usb转换的芯片一起卖,哈哈.
