8H系列硬件I2C问题疑问

一笔***

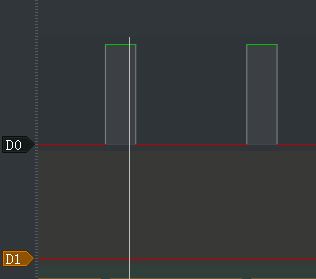

stc8h8k单片机外部使用一个I2C的器件，器件的数据手册要求SCK占空比最小为30%，但stc8h硬件I2C的SCK占空比最大只能到百分之20多不满足要求，我将硬件I2C的总线速度调到了最慢MSSPEED=63，系统时钟调到12M之后SCK占空比为22%才勉强能用，要是把时钟速度调到24M之后SCK占空比不到21%传感器就不能正常通讯了。但是这样12M的系统时钟运行太慢了，调到24M之后I2C通讯又不行了，看了STC手册里也没有关于SCK占空比的寄存器，这怎么办。器件是ATMEL的也是大厂器件。

晓***

从STC官方资料来说，SCL的占空比是接近50%的，你的测试结果偏差很大，需要具体分析一下原因。没有根据的情况下，说是“8H系列的硬件I2C缺陷”，这样的措辞显然不太合适。
你这里用到的具体是什么型号的器件，通过什么电路和8H系列的哪个型号单片机一起使用的，需要了解工作电压、上拉电阻的取值和布局位置分析一下。
就目前我对STC8H系列单片机的应用情况来说，测试过的I2C器件少说有十几个厂牌，包括ATMEL的24C512  24C02， MAXIM的MAX30102传感器，NXP的PCF8563，盛思睿的SHT31，TI的OPT3001，还有各种尺寸的OLED屏等等，从没有任何一个器件说很难调通。
实测24MHz时钟下，MSSPEED设置为5，I2C总线使用IO内置4K上拉，SSD1360的OLED在这样的总线速度下都能流畅刷屏，兼容性毫无问题。

xiangz***

一个人发现已经应用很久的功能有缺陷,我觉得可能性很小,
贴出原理图,代码啥的,让大神们帮着分析看看,

你这么认为.比我认为绝对是你的问题还武断

小***

看看外围电路，I2C的上拉电阻阻值是否合适

一笔***

晓*** 发表于 2024-4-23 23:25
从STC官方资料来说，SCL的占空比是接近50%的，你的测试结果偏差很大，需要具体分析一下原因。没有根据的情 ...

用的是开天斧开发板，硬件I2C的p14，p15口，10k上拉电阻

一笔***

小*** 发表于 2024-4-24 07:59
看看外围电路，I2C的上拉电阻阻值是否合适

用的是开天斧开发板，硬件I2C的p14，p15口，10k上拉电阻

一笔***

难道是10k上拉太弱了？我换成4.7k试试，之前一直用的10k上拉，拆过一些设备也都是10k上拉


更新——现在上拉电阻是5k，也是一样占空比很小。

jm***

Microchip-Tech-AT24C02C, Microchip-Tech-AT24C32E attached.

Duty does not matter, only minmum HI or LO times.

小***

改成5K的，占空比跟10K比有变化吗？如果有变化可以再小一点，但是不要太小

一笔***

小*** 发表于 2024-4-24 11:42
改成5K的，占空比跟10K比有变化吗？如果有变化可以再小一点，但是不要太小 ...

有变化，但变化非常小还是达不到要求
