ADC 疑惑 | 不是所有的芯片P3口都有ADC功能

梁*** · 发表于 2024-4-22 21:56:34

lyag*** 发表于 2024-4-22 19:35
我查看了ISP里面的引脚定义，跟数据手册完全是两码事。。。
数据手册里面P3脚是有一部分脚是有ADC功能的 ...

STC8H8K64U TSSOP20你在手册哪里看到P3脚有ADC功能的？请贴一下图我看看。我的手册P3口是没有ADC功能的，贴图如下：


lyag*** · 发表于 2024-4-24 14:47:07

梁*** 发表于 2024-4-22 21:56
STC8H8K64U TSSOP20你在手册哪里看到P3脚有ADC功能的？请贴一下图我看看。我的手册P3口是没有ADC功能的， ...

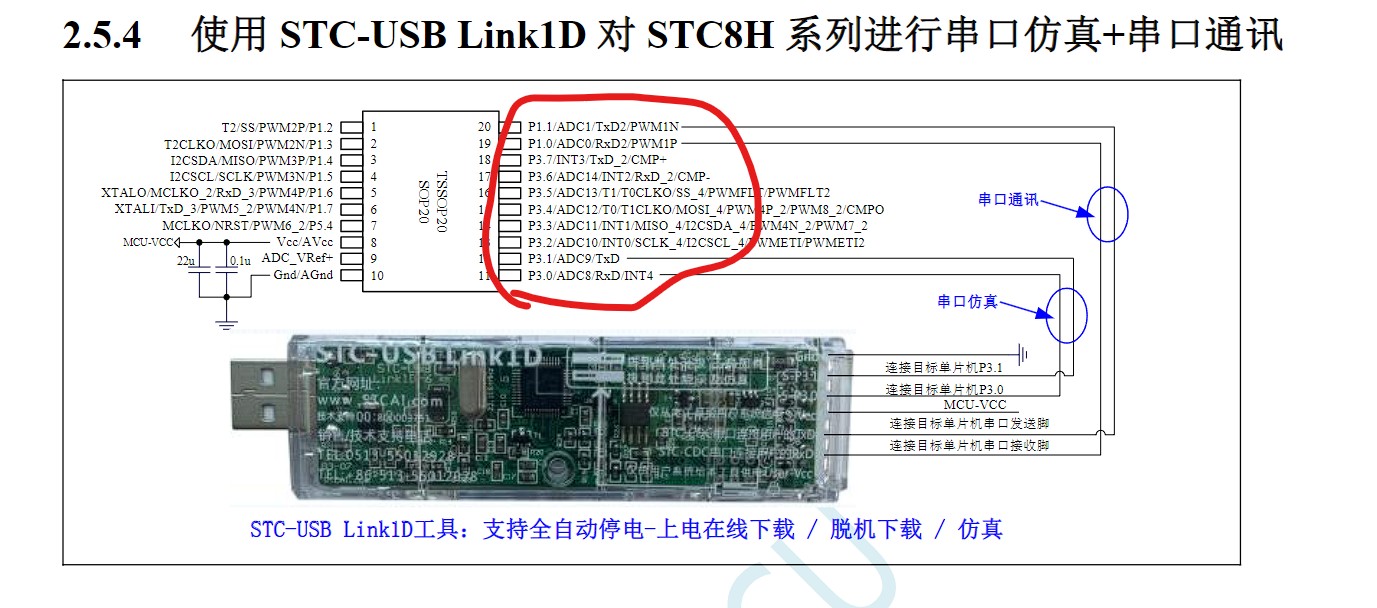

论坛这边我不知道怎么发图片，不过我是在STC8H规格书上面的2.5.4也就是在规格书右下角写着-73-页那里看到的。我之前OLED驱动点不亮也是因为在规格书上面看到的引脚和ISP上面标注的不一样，才出现的问题。而你发的这个截图，我是完全没有看到的。

lyag*** · 发表于 2024-4-24 14:52:14

这是我下载到的规格书，在附件。

_奶*** · 发表于 2024-4-24 15:07:43

lyag*** 发表于 2024-4-24 14:52
这是我下载到的规格书，在附件。

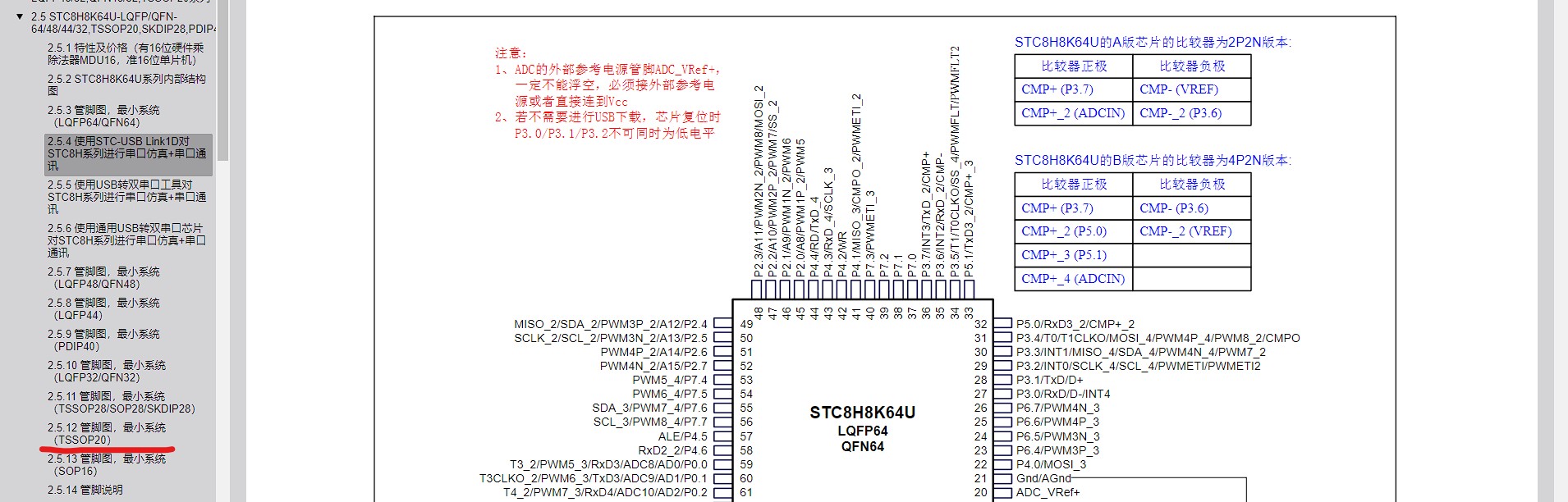

哎，，手册是没错的，，，你要是能再往下翻翻也能避开这个坑了。 2.5.12是介绍TSSOP20封装的管脚图


至于您指的位置上的，这里只是一个示意图（你就这么理解吧）

哈哈哈哈，，，STC老传统了，，不知道写手册的那个人从哪里复制过来的了。。。也不看里面用的具体是什么。。习惯了就好。

_奶*** · 发表于 2024-4-24 15:10:32

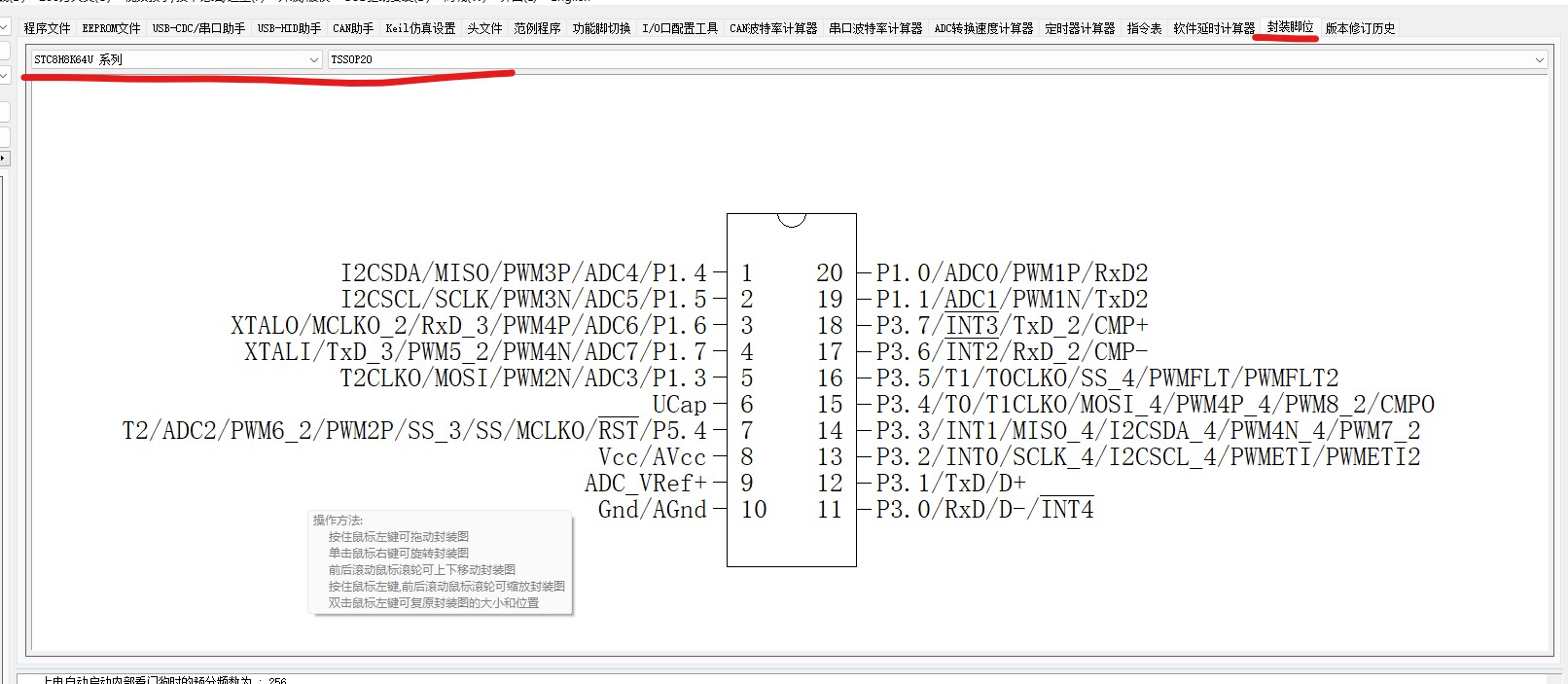

还有一个地方，，STC-ISP软件里面也有个一个能查看管脚图的地方，，，所有单片机的都有，，查找起来也挺方便的。

梁*** · 发表于 2024-4-24 15:12:25

本帖最后由梁工于 2024-4-24 15:13 编辑

lyag*** 发表于 2024-4-24 14:47
论坛这边我不知道怎么发图片，不过我是在STC8H规格书上面的2.5.4也就是在规格书右下角写着-73-页那里看到 ...

要贴图片，请点击“高级模式”，点界面上的图片或附件，或者直接复制粘贴。

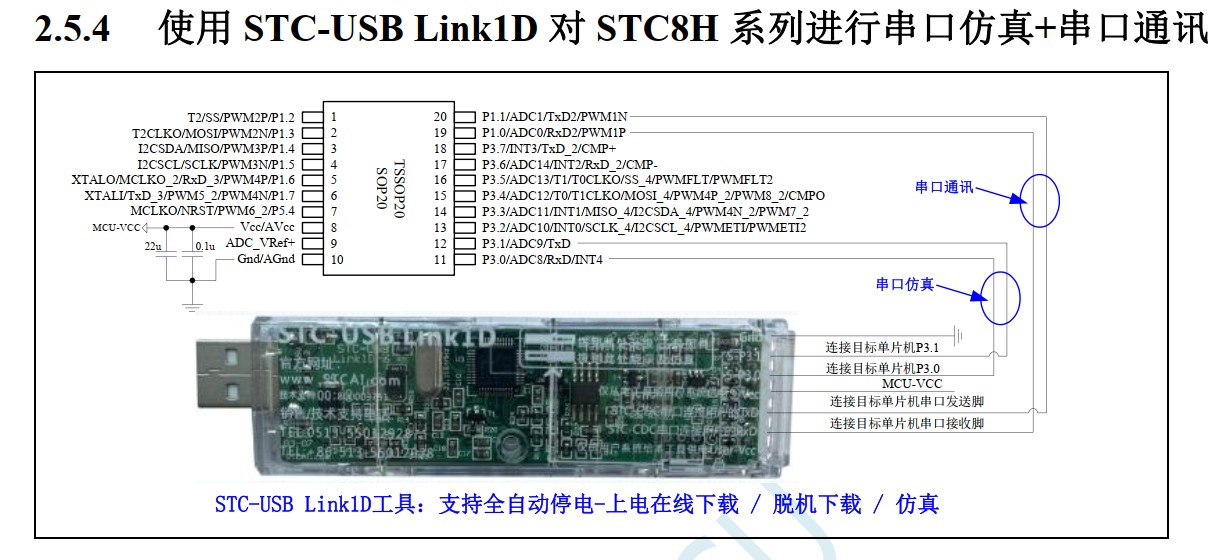

STC8H规格书上面的2.5.4 73-页的是下载示意图，并未说明是哪个型号：

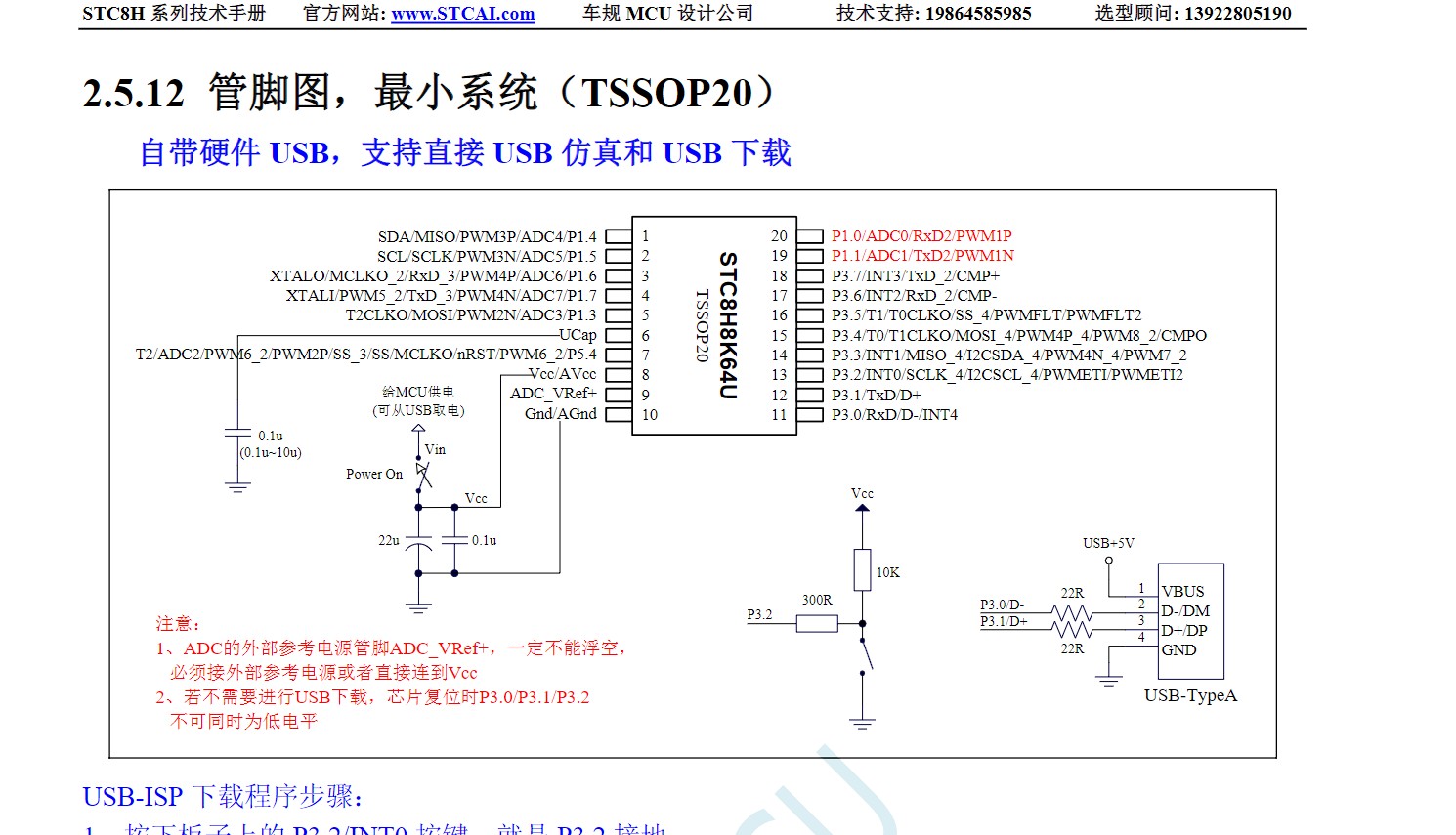

要看下面的引脚图 2.5.12，上面写有型号的：

lyag*** · 发表于 2024-4-24 16:36:33

梁*** 发表于 2024-4-24 15:12
要贴图片，请点击“高级模式”，点界面上的图片或附件，或者直接复制粘贴。

好的，谢谢两位。因为很久没弄STC了，现在也能基本和官方芯片对接了。非常感谢两位

lyag*** · 发表于 2024-4-24 16:36:45

_奶*** 发表于 2024-4-24 15:10
还有一个地方，，STC-ISP软件里面也有个一个能查看管脚图的地方，，，所有单片机的都有，，查找起来也挺方 ...

非常感谢

11*** · 发表于 2024-5-15 17:06:38

支持楼主，学习了！谢谢

小*** · 发表于 2024-5-16 09:15:12

看说明书要仔细，要看对于型号的对应章节，楼主看的只是下载示意图，该图重点是说明下载电路怎么接
