【咨询】硬件SPI发送字节与字节之间间隙是多少？

_奶***

熊*** 发表于 2024-4-21 20:10
关于STC的SPI以前测试过。普通模式发送一字节，到下一个字节需要等待很长时间。

SPI DMA模式开启FIFO。CLK ...

我看到您说的这些了 ，，，
但据我的测试不是这样的，，，和主频有关，，和SPI的工作频率无关。
我分别测试了同一个主频下的不同SPI工作频率下的间隙，是相同的。
只有不同主频下这间隙会和主频成反比，，

但是我没有测试不同主频相同SPI工作频率是个啥情况。（忘了）。还有我这里用的是普通的SPI 不是你这里测试的高速SPI，，，可能器件不一样机制不一样？

_奶***

梁*** 发表于 2024-4-21 16:40
我没有理解错，我是说，由于WS2812对于间隔时间没有严格要求，小于RES时间50us都可以，所以没有严格测试DM ...

哦哦哦 ，，对的对的 我想了解的就是 这个   1个或着几个时钟  这里是否有具体的数值？且这个间隔和什么频率有关，主频还是SPI的工作频率？

梁***

_奶*** 发表于 2024-4-22 08:54
哦哦哦 ，，对的对的 我想了解的就是 这个   1个或着几个时钟  这里是否有具体的数值？且这个间隔和什么 ...

这个手册没有说明。

_奶***

梁*** 发表于 2024-4-22 09:42
这个手册没有说明。

当然是手册里没说明，，我才问的啊0.0 要是手册有说明 我也就不询问了，

这种东西应该不是什么公司机密吧，怎么这么费劲呢。。感觉您应该是宏晶的员工，只不过可能不参与芯片的设计，，或者不是设计SPI这部分的，，给帮忙问问呗。。

梁***

_奶*** 发表于 2024-4-22 10:01
当然是手册里没说明，，我才问的啊0.0 要是手册有说明 我也就不询问了，

这种东西应该不是什么公司机密 ...

这个是底层硬件的参数，不是什么机密，但是也没有必要列出来，因为没啥意义，所以我基本没看到哪个厂家有说明的。

_奶***

梁*** 发表于 2024-4-22 10:05
这个是底层硬件的参数，不是什么机密，但是也没有必要列出来，因为没啥意义，所以我基本没看到哪个厂家有 ...

可以 不是机密就行，，所以 到底是多少呢？

梁***

_奶*** 发表于 2024-4-22 10:14
可以 不是机密就行，，所以 到底是多少呢？

因为没有参数说明，所以不知道。我都说过了，这个参数没啥意义，几十ns~几百ns的时间，用过十几家的单片机，没看到任何一家有这种参数说明的。也是第一次有人问这个参数。

_奶***

梁*** 发表于 2024-4-22 10:17
因为没有参数说明，所以不知道。我都说过了，这个参数没啥意义，几十ns~几百ns的时间，用过十几家的单片 ...

所以请您问问硬件的设计人员，，这个咱们不清楚没关系，，人家是知道的，就去问问呗

要不就这样，，您给说说这个间隙和什么有关，，，我也不问具体数值了 我自己去测，，现在不能确定和什么有关，，需要有一个确定的官方答复。。

乘风***

开启高速SPI的FIFO模式使能，并减少高速SPI的HOLD时间与SETUP时间，可减少间隔时间。这些参数对普通SPI+DAM通信也是有效的。

此外，不用接收的话关闭 ACT_RX 能减少几十ns的时间。

梁***

_奶*** 发表于 2024-4-22 10:22
所以请您问问硬件的设计人员，，这个咱们不清楚没关系，，人家是知道的，就去问问呗

要不就这样，，您给 ...

这个间隙时间跟DMA的处理有关，都按主频时钟来同步。
SPI完成一个字节传输，DMA开始处理，18个主频时钟后（跟SPI速度无关），下一个字节开始发送。高速SPI我没有测试。
如果使用10MHz主频，则DMA处理时间为 18/10=1.80us。
如果使用20MHz主频，则DMA处理时间为 18/20=0.90us。
如果使用24MHz主频，则DMA处理时间为 18/24=0.75us。
如果使用30MHz主频，则DMA处理时间为 18/30=0.60us。

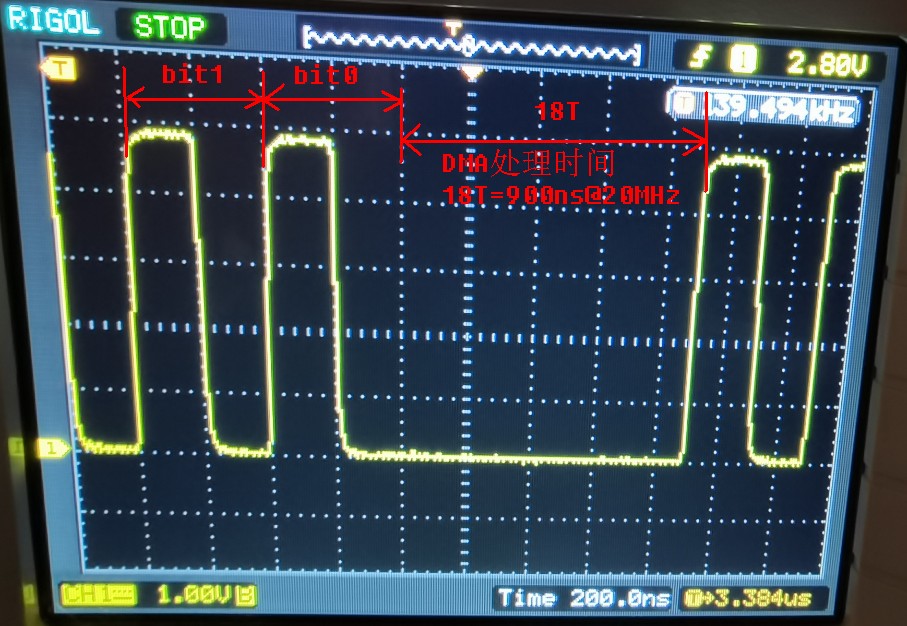

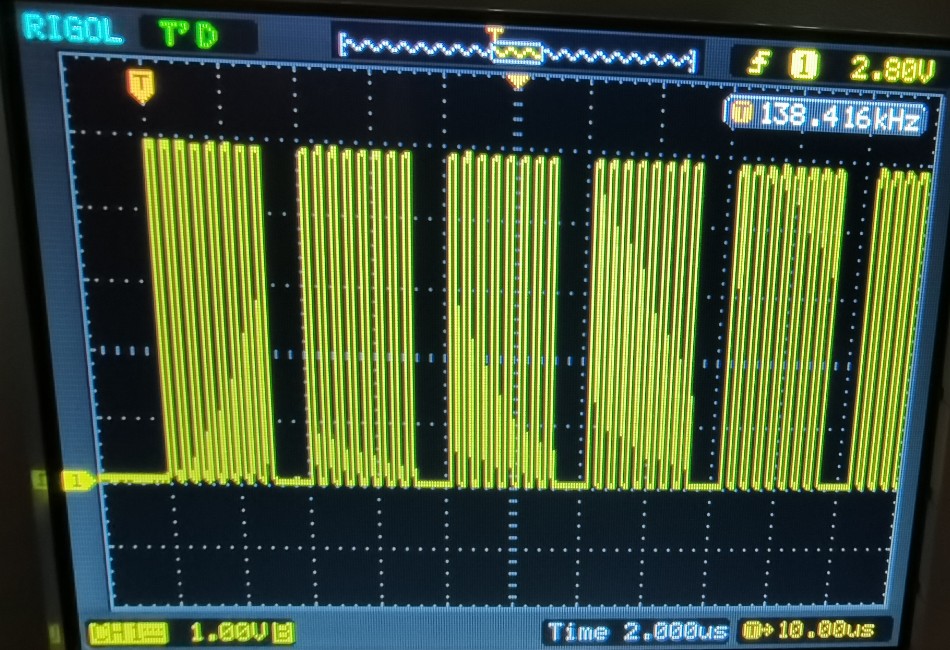

下面的波形为使用20MHz主频的。
