8A8KD4输出问题

创隆*** · 发表于 2023-1-19 20:38:42

以前单片机型号是8A4K32,两年中电路板没有改变过，1000只使用。后来芯片没了换了型号8A8KD4系列，电路板出现输出指示灯亮起，虽然用了内部上拉电阻会解决，但是复位时还是会亮。加了外部上拉才解决

后来发现温度高了就没事（烙铁离进），

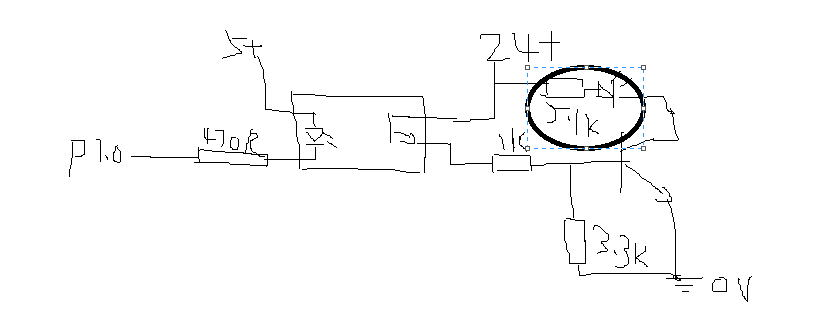

电路原理图简单
单片机IO直接通过470欧电阻驱动光耦，光耦输出端控制场效应管，场效应管NPN型输出控制贴片发光二极管，发光二极管通过限流电阻接到24+
视频发不上来

神*** · 发表于 2023-1-19 20:39:53

把原理图的PDF发上来，大家好帮忙

创隆*** · 发表于 2023-1-19 20:55:04

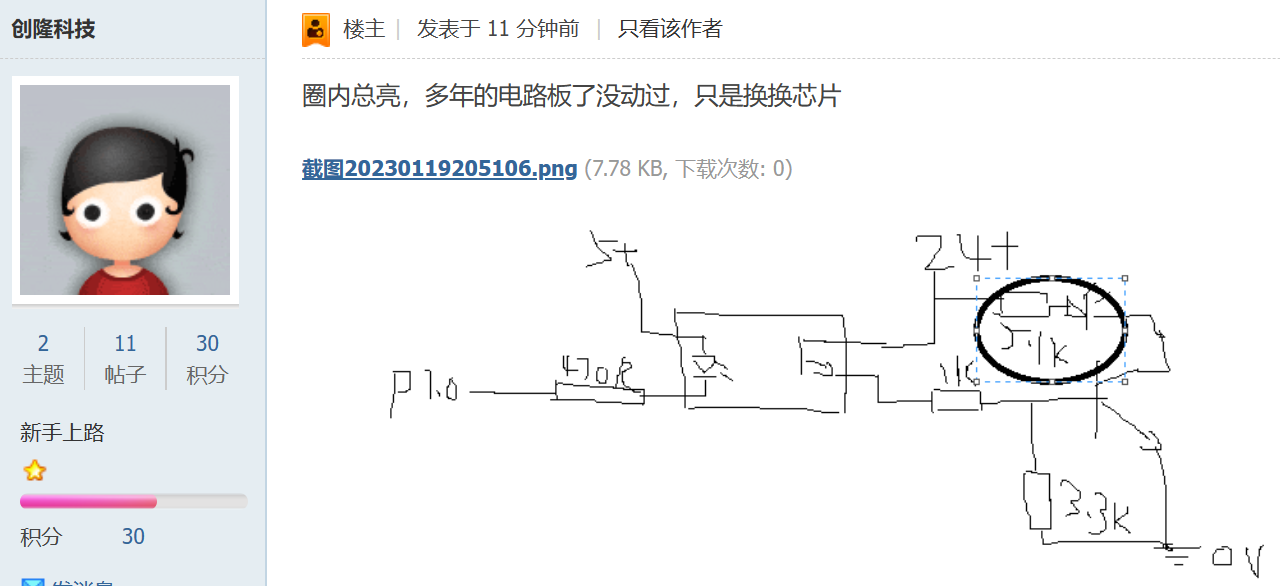

圈内总亮，多年的电路板了没动过，只是换换芯片

创隆*** · 发表于 2023-1-19 20:57:11

8A4K就没事，其他芯片也没事，现在开发的32的板子也是这么用，也没事，就8A8KD4出现

创隆*** · 发表于 2023-1-19 21:07:59

不过不管咋样，支持STC这点是改变不了的，用着太方便，抗干扰也不错。10年老客户了

神*** · 发表于 2023-1-19 21:08:16

您还是正规做设计把，这种随意的手抄稿，我们就不学习了

神*** · 发表于 2023-1-19 21:10:45

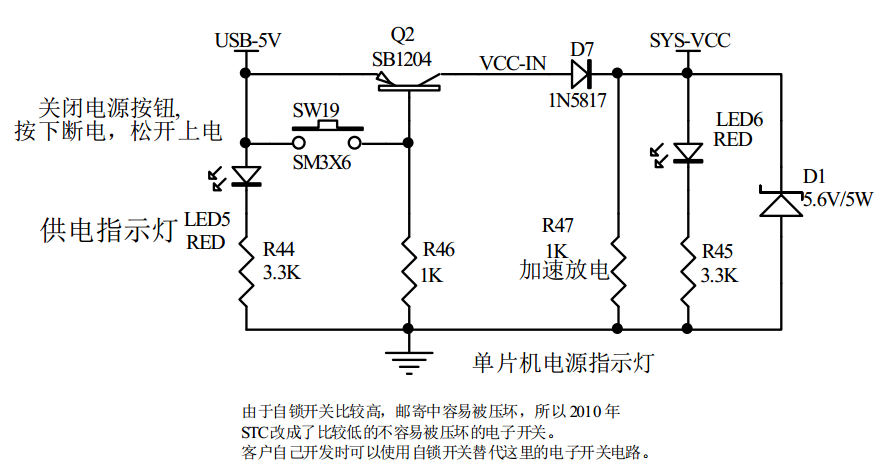

我们习惯了看正规的图，大家都严谨些，这样交流方便

创隆*** · 发表于 2023-1-19 21:11:03

这是我刚刚用画图，手画的，这个电脑没有PCB软件。

神*** · 发表于 2023-1-19 21:12:25

手稿，真的没法去看了

神*** · 发表于 2023-1-19 21:15:25

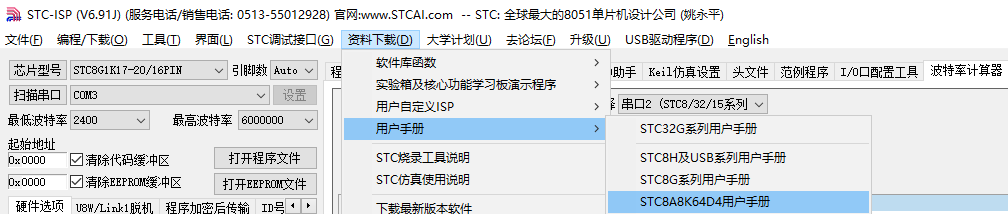

下载最新数据手册
