关于单片机的ADC_VRef+引脚

goldc***

之前使用STC单片机，单片机的ADC_VRef+引脚通常直接接一个431，一直也没有在意，最近发现板子面积紧张，考虑是不是干掉这个431，直接把这个引脚接3.3电源，但是又怕ADC受到影响，现在有几个疑问：

1：ADC_VRef+引脚是一直给ADC提供基准，所有ADC数据转换的时候都会需要这个电压，还是这个电压只是用来调用一下，然后就不需要了？
2:  如果单片机的系统电压是3.3V，那这个电压可以超过3.3么？比如接5V？
3：系统ADC转换的范围是不是取决于这个ADC_VRef+电压？比如系统是5V，ADC_VRef+是2.5V，那ADC的转换范围是0-5还是0-2.5？
4：如果开机时这个基准是稳定的，后来这个基准变化了，那是否会影响ADC的值？

jw***

1、你只要读取adc的值基准电压都需要
2、应该是可以？
3、是，你可以用取样电阻的方式改变电压范围
4、肯定影响啊

QQ6243***

1.用不用ADC，ADC_VRef+引脚必须有电压，至于最低电压看手册
2.ADC_VRef+电压必须小于等于VCC
3.ADC_VRef+是ADC的比较电压参考源，测量的电压是跟ADC_VRef+电压比较，转换范围就是GND-ADC_VRef+量化后的值
4.ADC的基准源一定要稳定，如果ADC_VRef+的电压不稳定测出来的ADC值就是去了参考价值

goldc***

QQ6243*** 发表于 2024-4-19 13:11
1.用不用ADC，ADC_VRef+引脚必须有电压，至于最低电压看手册
2.ADC_VRef+电压必须小于等于VCC
3.ADC_VRef+ ...

那就是说，ADC_VRef+，在每次ADC转换的时候都要用，每次单片机都是用引脚上的电压和这个电压比较，然后给出相应数值？

神***

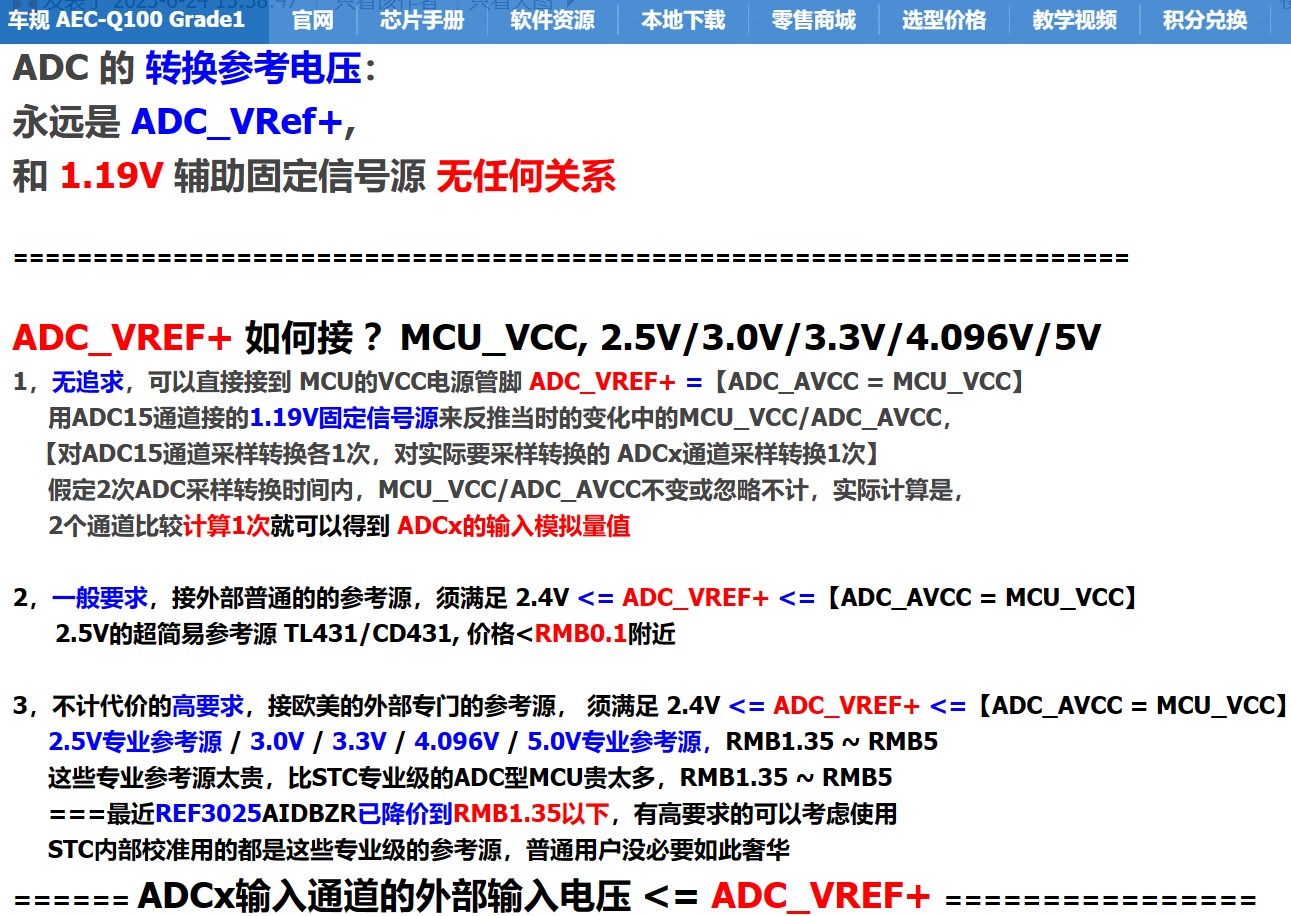

ADC的转换参考电压永远是ADC_VRef+ 和 1.19V 辅助固定信号源无关，如何接 ？ - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

小***

神*** 发表于 2024-4-19 14:12
ADC的转换参考电压永远是ADC_VRef+ 和 1.19V 辅助固定信号源无关，如何接 ？ - ADC/比较器，DMA支持的12 ...

这是最官方的说明

梁***

goldc*** 发表于 2024-4-19 13:42
那就是说，ADC_VRef+，在每次ADC转换的时候都要用，每次单片机都是用引脚上的电压和这个电压比较，然后给 ...

是的，每次启动ADC，先采样输入电压，采样完成，就拿采样电压跟VREF比较得到ADC值。基本上所有ADC都是这样工作的。
