PWMB_CCR4或者其他路渐变，波形抖动

dong9***

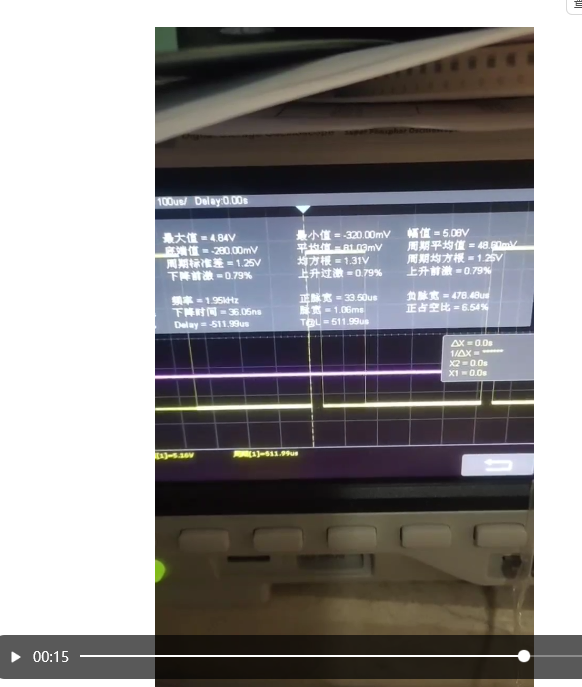

脉宽调制加或者减的过程中，会突然改变原理加或者减的渐变过程，一直抖动，过一会又继续加或者减掌控比的过程运行， 这个抖动，不知道啥原因。和案例程序对比，分析不出啥原因。

dong9***

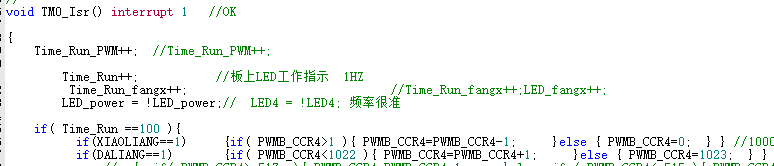

定时器0，其中做的LED_power 引脚输出波形正常。

lzl1***

你的这个视频咋不能播放？

xxxe***

这是截的屏，传上来的不是视频啊

dong9***

lzl1okOK 发表于 2024-4-19 10:16
你的这个视频咋不能播放？

上传有要求，还没搞定，匆匆忙出门出差。假设占空比0开始往大加，加到25%，会突然调到2%，，在2%--25%之间抖动一会，再继续加。做灯效果很明显体现抖动效果

网***

以前使用STC8A8K64S4A12的PWM时候遇到类似问题,解决如下:仅供参考


PWMxT1和PWMxT2寄存器不能使用自增自减运算进行赋值修改,
   而要使用中间变量修改后再赋值就没有问题,
   错误用法:
      if(PWM0T1<1000)PWM0T1+=10;
      第8位每累加至跨过255值,就会导致PWM输出占空比异常突变,
   正确用法:
      i=PWM0T1;
      if(i<1000)i+=10;
      PWM0T1=i;

dong9***

网老四 发表于 2024-4-19 12:37
以前使用STC8A8K64S4A12的PWM时候遇到类似问题,解决如下:仅供参考

谢谢！我试一下先

乘风***

高级PWM占空比渐变可以参考STC8H实验箱例程包：24-高级PWM5-PWM6-PWM7-PWM8输出测试程序
例程通过调整占空比实现呼吸灯效果。
论坛下载地址：https://www.stcaimcu.com/plugin. ... /~cateid=5&key=

dong9***

网老四 发表于 2024-4-19 12:37
以前使用STC8A8K64S4A12的PWM时候遇到类似问题,解决如下:仅供参考

的确加一个中间变量赋值就行了，PWMB_CCRx是2个8位寄存器组成。有个疑问，为何直接对PWMB_CCRx加减，到了255，波形抖几下又能跳过去呢？有规律，估计内部也能改进?

dong9***

乘风飞扬 发表于 2024-4-19 15:45
高级PWM占空比渐变可以参考STC8H实验箱例程包：24-高级PWM5-PWM6-PWM7-PWM8输出测试程序
例程通过调整占空 ...

谢谢！
