关于STC32G的外部SRAM使用问题

[复制链接]
XJ***
  • 打卡等级：初来乍到
  • 打卡总天数：5
  • 最近打卡：2024-08-04 17:29:34

1

主题

5

回帖

49

积分

新手上路

积分
49
发表于 2024-4-17 19:45:47 | 显示全部楼层 |阅读模式
新人求助！！！

我自己做了块板，上面其他功能都正常，但唯独板子上的扩展SRAM不能使用，读取数据时全部都是乱码，调了好久了，还请各位大佬指点一二！

电路图：



程序：

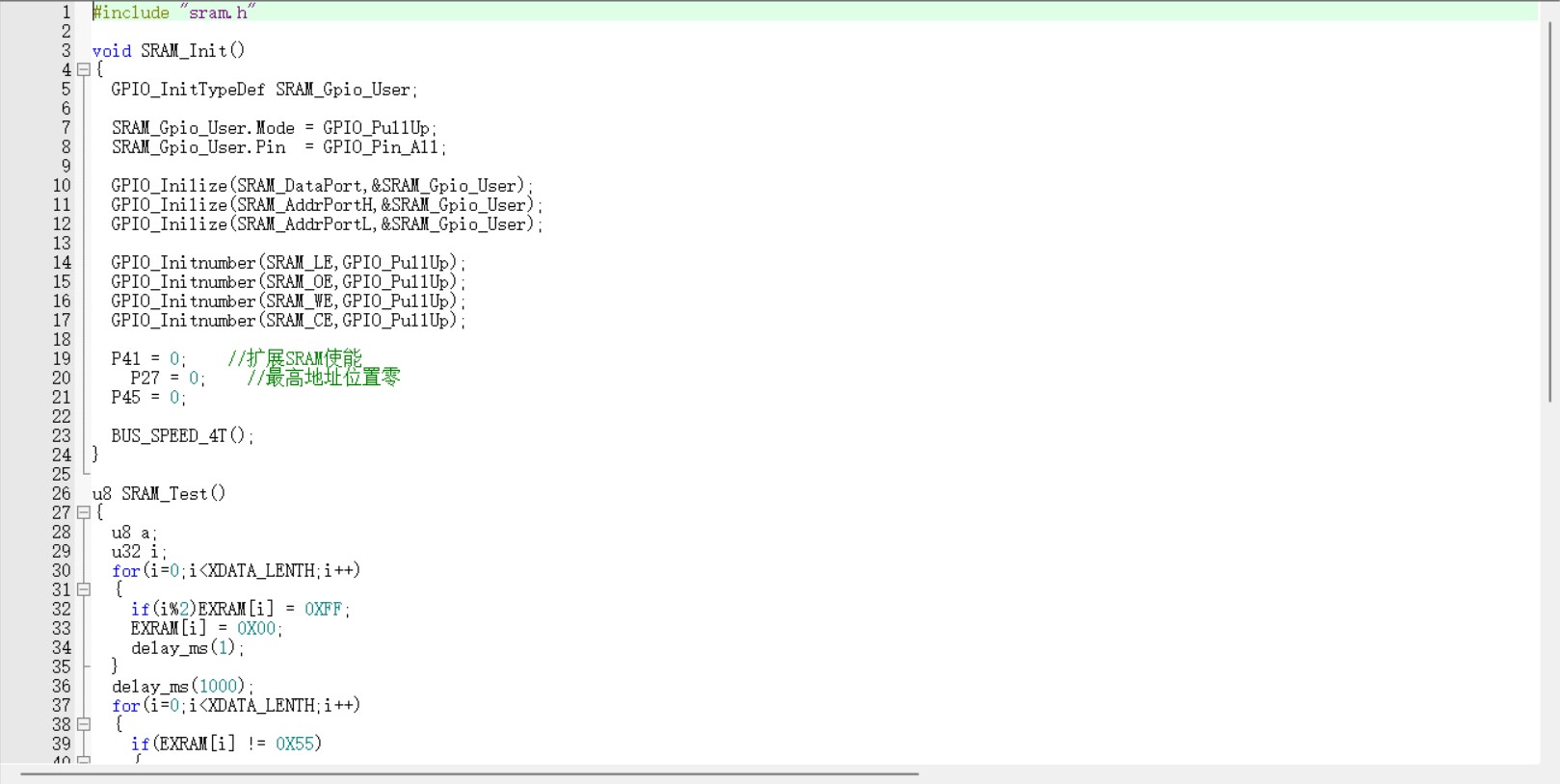

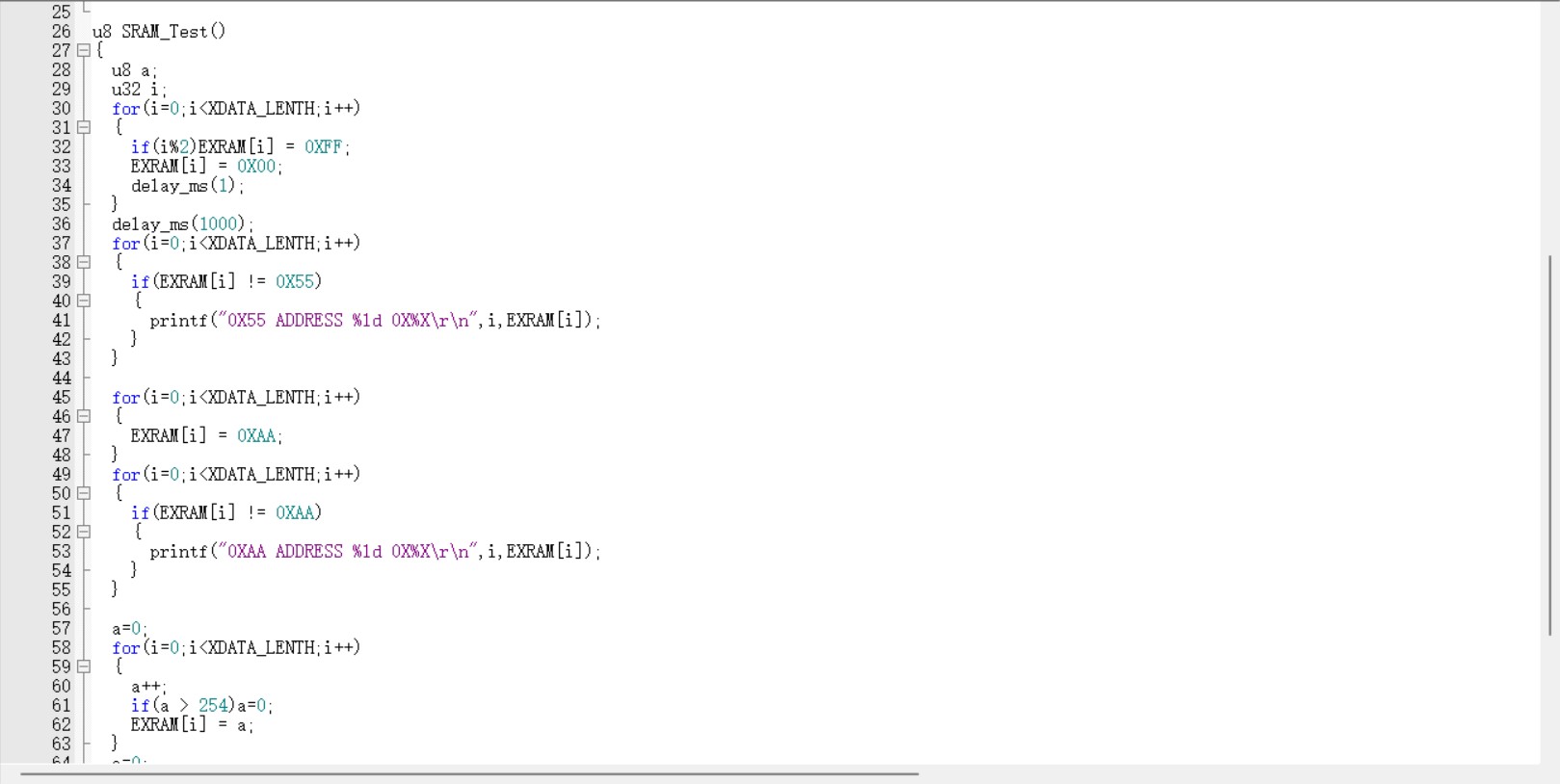

SRAM.C文件
  1. #include "sram.h"

  2.

  3. void SRAM_Init()

  4. {

  5.         GPIO_InitTypeDef SRAM_Gpio_User;

  6.

  7.         SRAM_Gpio_User.Mode = GPIO_PullUp;

  8.         SRAM_Gpio_User.Pin  = GPIO_Pin_All;

  9.

  10.         GPIO_Inilize(SRAM_DataPort,&SRAM_Gpio_User);

  11.         GPIO_Inilize(SRAM_AddrPortH,&SRAM_Gpio_User);

  12.         GPIO_Inilize(SRAM_AddrPortL,&SRAM_Gpio_User);

  13.

  14.         GPIO_Initnumber(SRAM_LE,GPIO_PullUp);

  15.         GPIO_Initnumber(SRAM_OE,GPIO_PullUp);

  16.         GPIO_Initnumber(SRAM_WE,GPIO_PullUp);

  17.         GPIO_Initnumber(SRAM_CE,GPIO_PullUp);

  18.

  19.         P41 = 0;    //扩展SRAM使能

  20.     P27 = 0;    //最高地址位置零

  21.         P45 = 0;

  22.

  23.         BUS_SPEED_4T();

  24. }

  25.

  26. u8 SRAM_Test()

  27. {

  28.         u8 a;

  29.         u32 i;

  30.         for(i=0;i<XDATA_LENTH;i++)

  31.         {

  32.                 if(i%2)EXRAM[i] = 0XFF;

  33.                 EXRAM[i] = 0X00;

  34.                 delay_ms(1);

  35.         }

  36.         delay_ms(1000);

  37.         for(i=0;i<XDATA_LENTH;i++)

  38.         {

  39.                 if(EXRAM[i] != 0X55)

  40.                 {

  41.                         printf("0X55 ADDRESS %ld 0X%X\r\n",i,EXRAM[i]);//测试输出用[apoyl_multivideo]

  42. ##第一集

  43. ##第二集

  44. ##第三集

  45. [/apoyl_multivideo]

  46.                 }

  47.         }

  48.

  49.         for(i=0;i<XDATA_LENTH;i++)

  50.         {

  51.                 EXRAM[i] = 0XAA;

  52.         }

  53.         for(i=0;i<XDATA_LENTH;i++)

  54.         {

  55.                 if(EXRAM[i] != 0XAA)

  56.                 {

  57.                         printf("0XAA ADDRESS %ld 0X%X\r\n",i,EXRAM[i]);

  58.                 }

  59.         }

  60.

  61.         a=0;

  62.         for(i=0;i<XDATA_LENTH;i++)

  63.         {

  64.                 a++;

  65.                 if(a > 254)a=0;

  66.                 EXRAM[i] = a;

  67.         }

  68.         a=0;

  69.         for(i=0;i<XDATA_LENTH;i++)

  70.         {

  71.                 a++;

  72.                 if(a > 254)a=0;

  73.                 if(EXRAM[i] != a)

  74.                 {

  75.                         printf("%d ADDRESS %ld 0X%X\r\n",a,i,EXRAM[i]);

  76.                 }

  77.         }

  78. }
复制代码

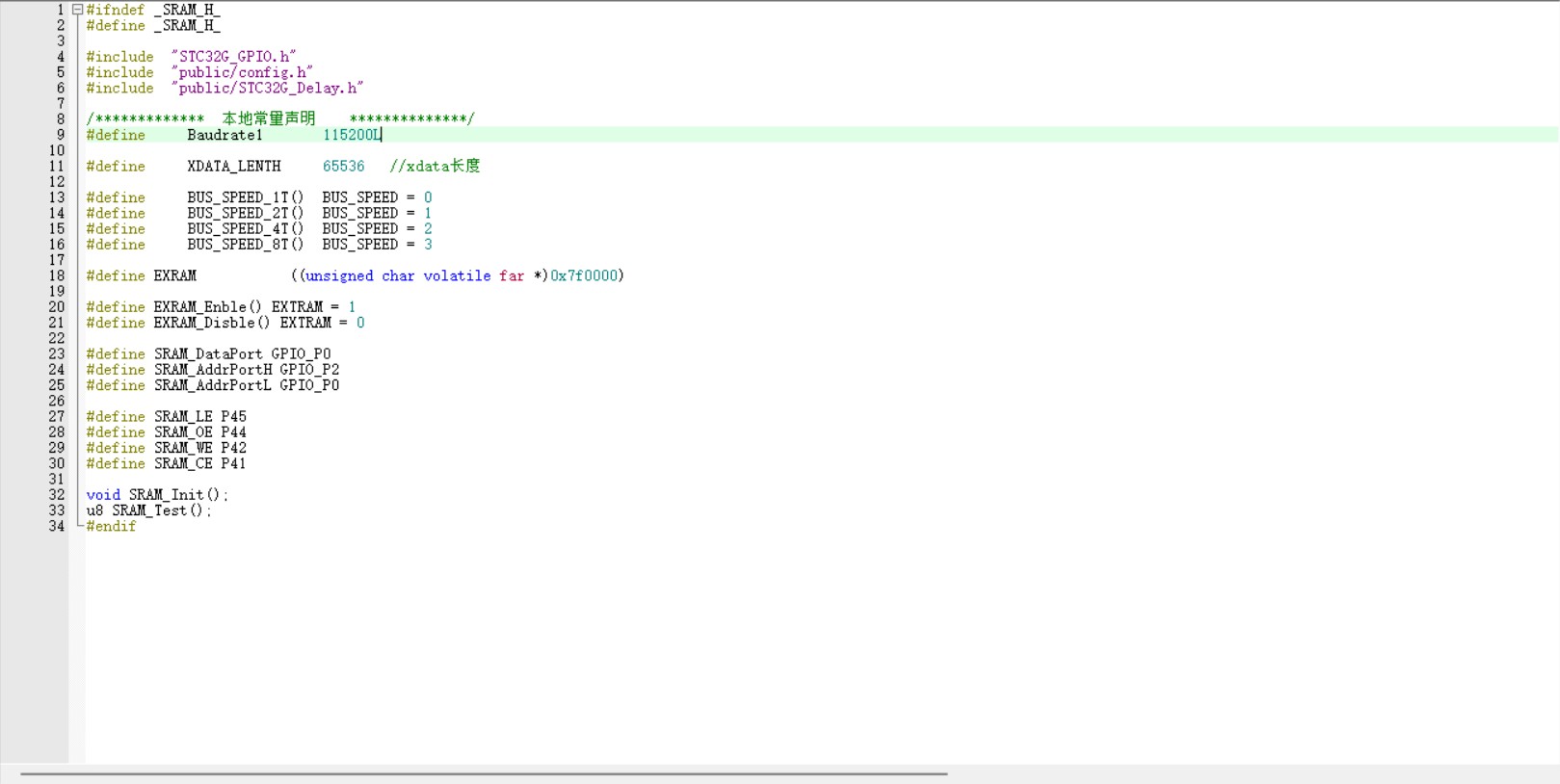

SRAM.H头文件
  1. #ifndef _SRAM_H_

  2. #define _SRAM_H_

  3.

  4. #include  "STC32G_GPIO.h"

  5. #include        "public/config.h"

  6. #include        "public/STC32G_Delay.h"

  7.

  8. /*************  本地常量声明    **************/

  9. #define     Baudrate1       115200L

  10.

  11. #define     XDATA_LENTH     65536   //xdata长度

  12.

  13. #define     BUS_SPEED_1T()  BUS_SPEED = 0

  14. #define     BUS_SPEED_2T()  BUS_SPEED = 1

  15. #define     BUS_SPEED_4T()  BUS_SPEED = 2

  16. #define     BUS_SPEED_8T()  BUS_SPEED = 3

  17.

  18. #define EXRAM           ((unsigned char volatile far *)0x7f0000)

  19.

  20. #define EXRAM_Enble() EXTRAM = 1

  21. #define EXRAM_Disble() EXTRAM = 0

  22.

  23. #define SRAM_DataPort GPIO_P0

  24. #define SRAM_AddrPortH GPIO_P2

  25. #define SRAM_AddrPortL GPIO_P0

  26.

  27. #define SRAM_LE P45

  28. #define SRAM_OE P44

  29. #define SRAM_WE P42

  30. #define SRAM_CE P41

  31.

  32. void SRAM_Init();

  33. u8 SRAM_Test();

  34. #endif
复制代码

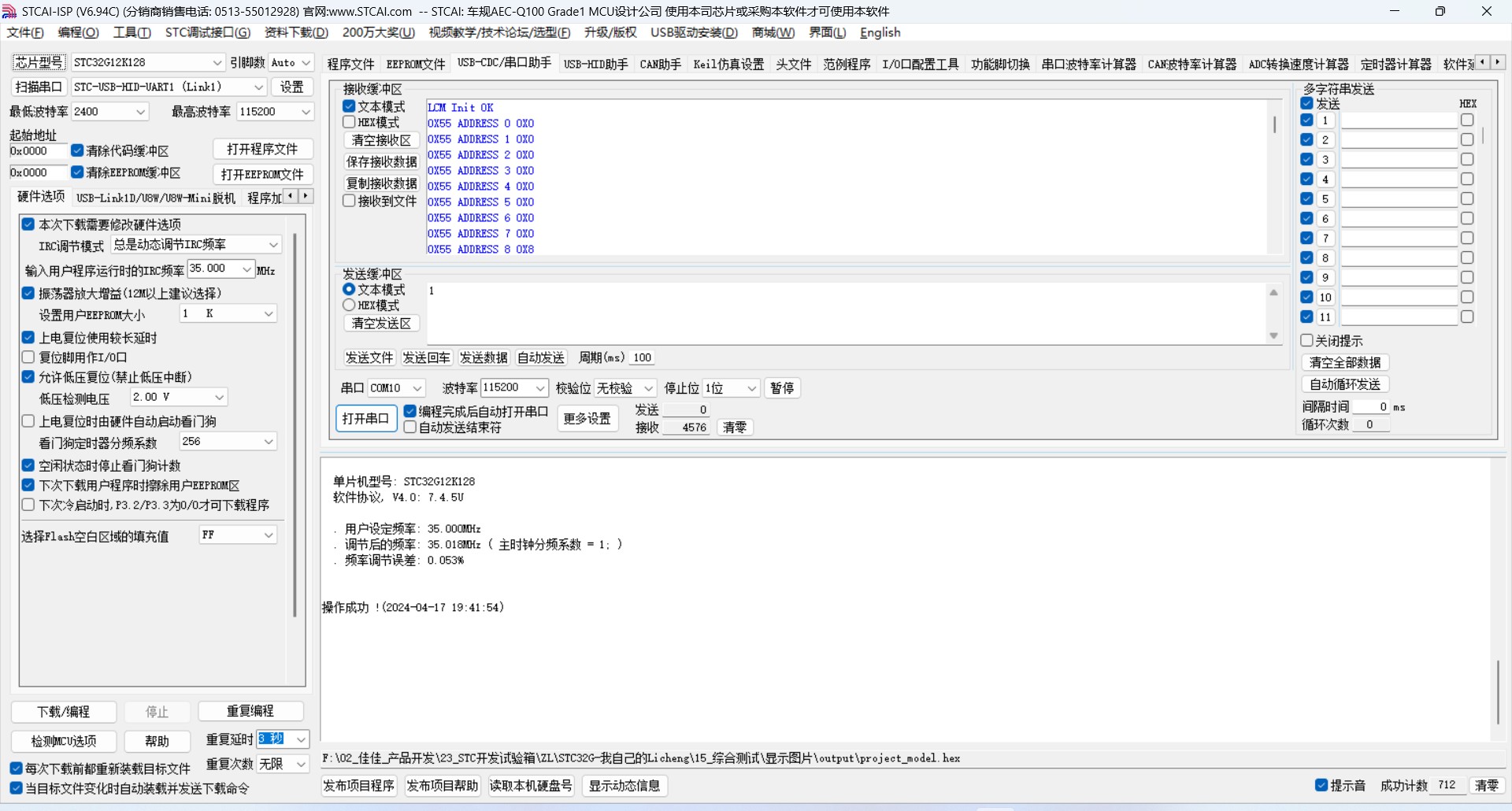

串口输出：

SRAM芯片使用的IS61WV5128BL
64KB 8BIT
我第一下次使用这个扩展SRAM功能，应该是我的配置有问题，还烦请各位大佬帮忙查正，谢谢！

sram.zip (1.05 KB, 下载次数: 69)

回复

使用道具 举报 送花
小***
  • 打卡等级：以坛为家I
  • 打卡总天数：394
  • 最近打卡：2025-05-01 03:26:07

16

主题

702

回帖

2470

积分

金牌会员

积分
2470
发表于 2024-4-18 08:55:11 | 显示全部楼层
扩展外部ram，不如直接选一款ram大的单片机
回复 支持 反对

使用道具 举报 送花
angm***
  • 打卡等级：以坛为家II
  • 打卡总天数：522
  • 最近打卡：2025-05-02 00:29:54

10

主题

1159

回帖

5121

积分

论坛元老

积分
5121
发表于 2024-4-18 09:27:01 | 显示全部楼层
可以参考示范例程。

STC32G-DEMO-CODE-V9.6-20240226
35-板上的32K xdata测试程序

本例程基于STC32G为主控芯片的实验箱进行编写测试。

使用Keil C251编译器，Memory Model推荐设置XSmall模式，默认定义变量在edata，单时钟存取访问速度快。

edata建议保留1K给堆栈使用，空间不够时可将大数组、不常用变量加xdata关键字定义到xdata空间。

测试外挂的32K xdata程序。
测试方式:
1: 写入0x55, 并读出判断是否全部是0x55.
2: 写入0xaa, 并读出判断是否全部是0xaa.
3: 写入32768字节的汉字字库(类似于随机数据), 并读出比较.

通过串口2发送单个字符x或X, 开始测试, 并返回相关的测试结果.

串口设置115200bps, 8, N, 1. 切换到P4.6 P4.7.

下载时, 选择时钟 22.1184MHz (用户可自行修改频率).


/********************* 主函数 *************************/
void main(void)
{
    WTST = 0;  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1; //扩展寄存器(XFR)访问使能
    CKCON = 0; //提高访问XRAM速度

//    P0M1 = 0x30;   P0M0 = 0x30;   //设置P0.4、P0.5为漏极开路(实验箱加了上拉电阻到3.3V)
//    P1M1 = 0x32;   P1M0 = 0x32;   //设置P1.1、P1.4、P1.5为漏极开路(实验箱加了上拉电阻到3.3V), P1.1在PWM当DAC电路通过电阻串联到P2.3
//    P2M1 = 0x3c;   P2M0 = 0x3c;   //设置P2.2~P2.5为漏极开路(实验箱加了上拉电阻到3.3V)
//    P3M1 = 0x50;   P3M0 = 0x50;   //设置P3.4、P3.6为漏极开路(实验箱加了上拉电阻到3.3V)
//    P4M1 = 0x3c;   P4M0 = 0x3c;   //设置P4.2~P4.5为漏极开路(实验箱加了上拉电阻到3.3V)
//    P5M1 = 0x0c;   P5M0 = 0x0c;   //设置P5.2、P5.3为漏极开路(实验箱加了上拉电阻到3.3V)
//    P6M1 = 0xff;   P6M0 = 0xff;   //设置为漏极开路(实验箱加了上拉电阻到3.3V)
//    P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口

    P0M1 = 0x00;   P0M0 = 0x00;   //设置为准双向口
    P1M1 = 0x00;   P1M0 = 0x00;   //设置为准双向口
    P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
    P3M1 = 0x00;   P3M0 = 0x00;   //设置为准双向口
    P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
    P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口
    P6M1 = 0x00;   P6M0 = 0x00;   //设置为准双向口
    P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口

    delay_ms(10);
    UART2_config(2);
    EA = 1;     //打开总中断

    P41 = 0;    //扩展SRAM使能
    P27 = 0;    //最高地址位置零

    PrintString2("STC32G xdata test programme!\r\n"); //UART2发送一个字符串
    PrintString2("\r\n串口发送单个字符x或X, 开始测试.\r\n");

    BUS_SPEED_8T(); //1T  2T  4T  8T    3V@22MHZ用1T会访问错误
    ExternalRAM_enable();   //允许外部XDATA
//  InternalRAM_enable();   //允许内部XDATA

    while(1)
    {
        delay_ms(1);
        if(RX2_TimeOut > 0)     //超时计数
        {
            if(--RX2_TimeOut == 0)  //串口通讯结束
            {
                if(RX2_Cnt > 0)     //收到数据字节数
                {
                    if(RX2_Cnt == 1)    Xdata_Test();   //单字节命令
                }
                RX2_Cnt = 0;
            }
        }
    }
}



回复 支持 反对

使用道具 举报 送花
XJ***
  • 打卡等级：初来乍到
  • 打卡总天数：5
  • 最近打卡：2024-08-04 17:29:34

1

主题

5

回帖

49

积分

新手上路

积分
49
发表于 2024-4-18 17:43:50 | 显示全部楼层
angm*** 发表于 2024-4-18 09:27
可以参考示范例程。

STC32G-DEMO-CODE-V9.6-20240226

好的，我这就去试试！
回复 支持 反对

使用道具 举报 送花
上海***

0

主题

5

回帖

12

积分

新手上路

积分
12
发表于 2024-8-8 09:23:47 | 显示全部楼层
需要外扩SPI  PSRAM-LY68L6400、SPI  SRAM、传统SRAM可以联系我陶先生13764140309（管理员别屏蔽我了，我是给大家解决问题的）
