STC32G128K芯片学习打卡贴

好学***

实验箱教学视频打卡

第一至三集 评论区打卡




第四集 点灯打卡 2024-04-18

LED点亮原理：两边电压差
GPIO：软件可以读取引脚输入电平或控制引脚输入电平（总算搞明白）
基本的书写规则
查找：ctrl+f

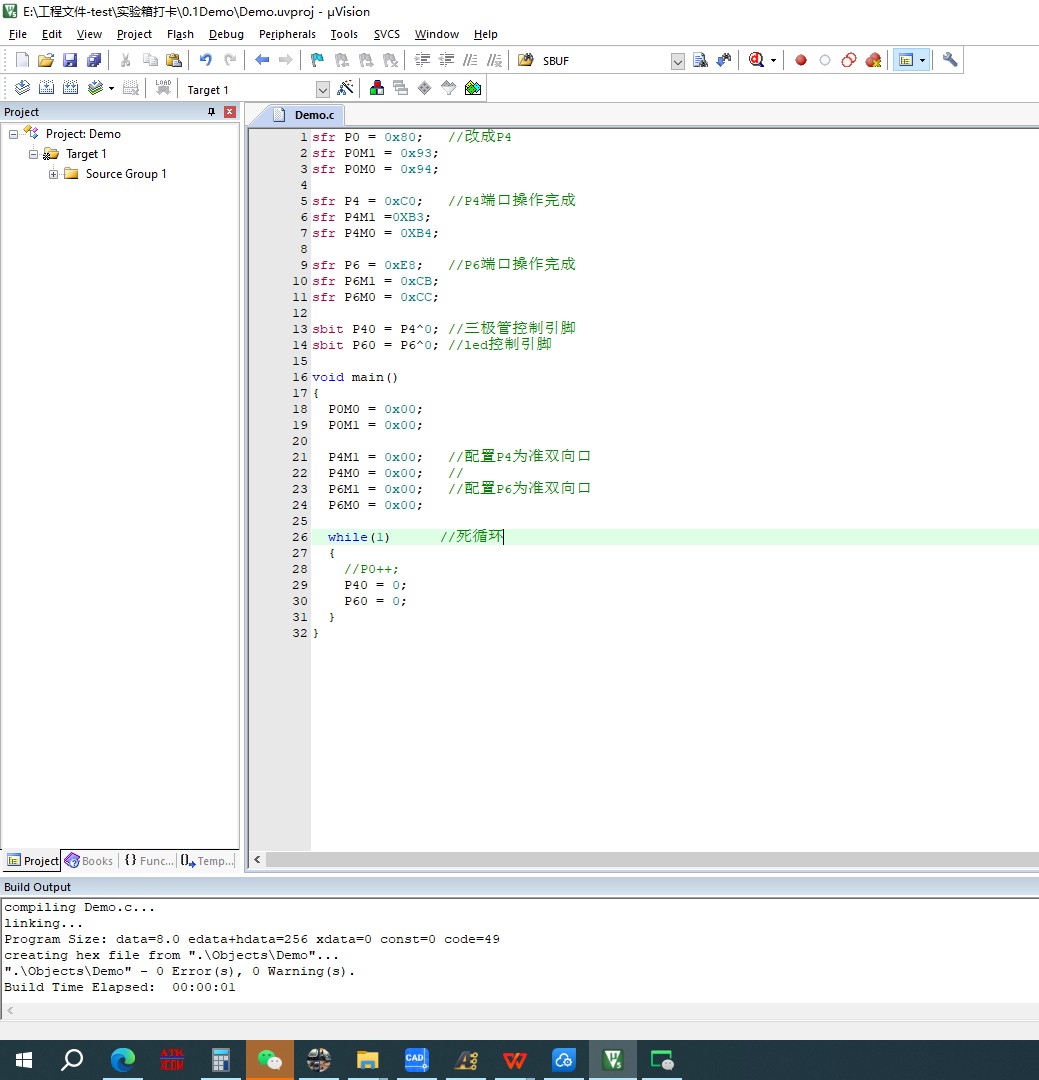

不掉电下载：根据视频加了lib文件和库文件，不知道为啥还是报错，也找了范例程序还是没找出原因。

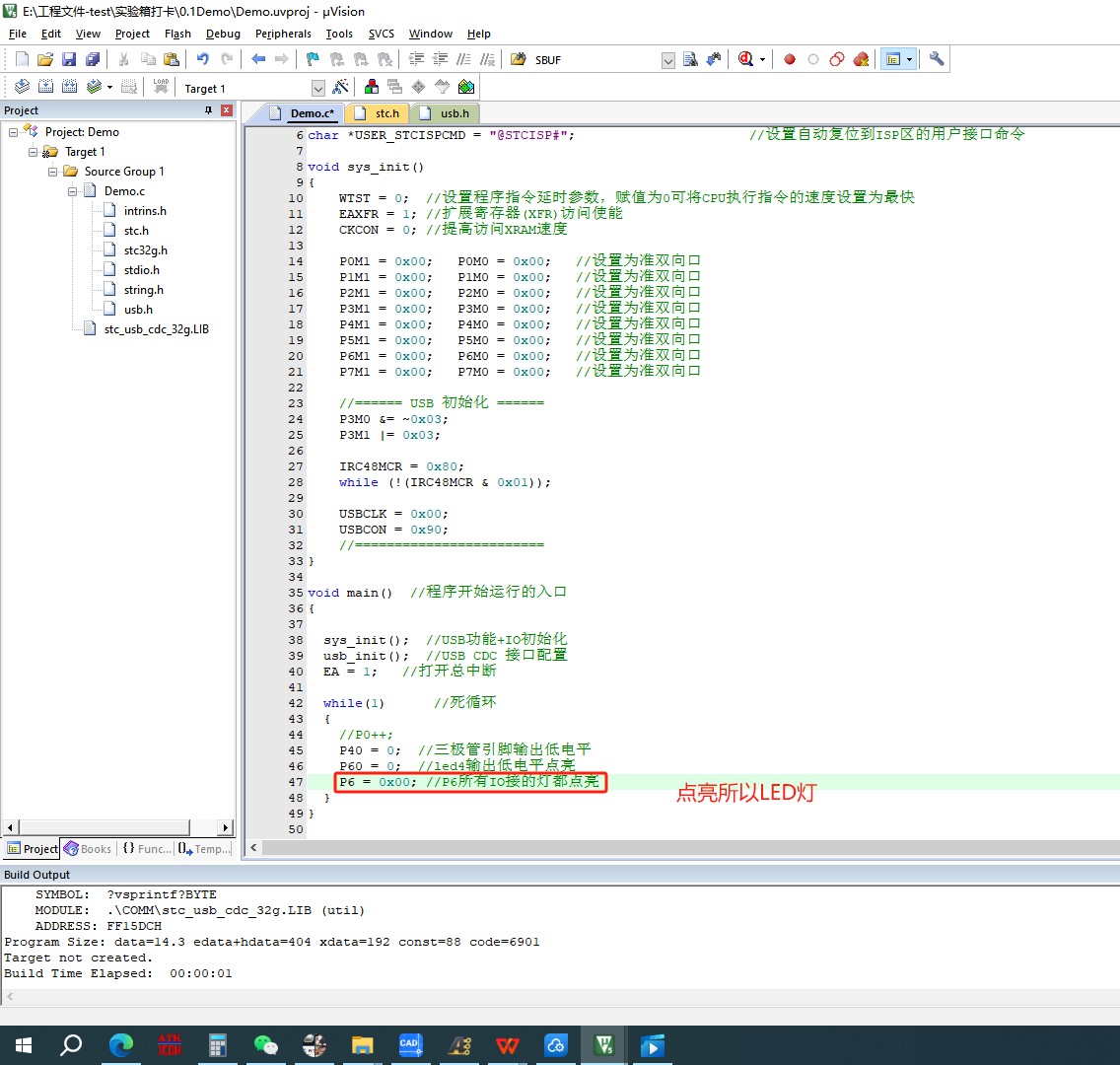

作业点亮所以LED灯，按照之前学的，可以一个一个点亮P60 =0； P61=0....也可以P6=0x00即0000 0000八个口全置0点亮。
工程基本流程已掌握。
希望有老师可以解决一下我的问题
（os：讲课的老师手真好看嘻嘻）
已解决，没设置memory model，这也是和51不一样的地方；

第五集 C语言运算符打卡 2024-04-19

这节课的内容都比较基础，是在学校学C语言和单片机的时候都讲过
还有一个printf函数的使用，进制转换那些我们以前考试经常考的基础题，以及与或非之类的逻辑运算。还有变量类型以及它的大小。没有特别大的难度


第六集 流水灯打卡 2024-04-20

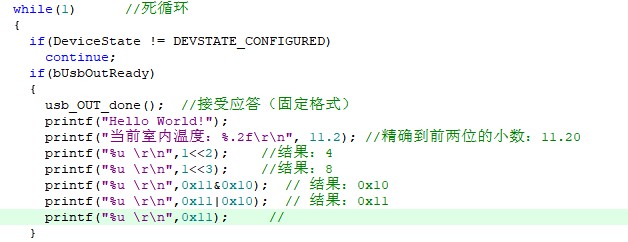

1. u16 → unsigned int
2.while和do while的区别：while一开始就做判断，判断条件为真则进入循环；do while会先执行一遍循环体，再做条件判断是否继续执行循环体；while比do while应用更多

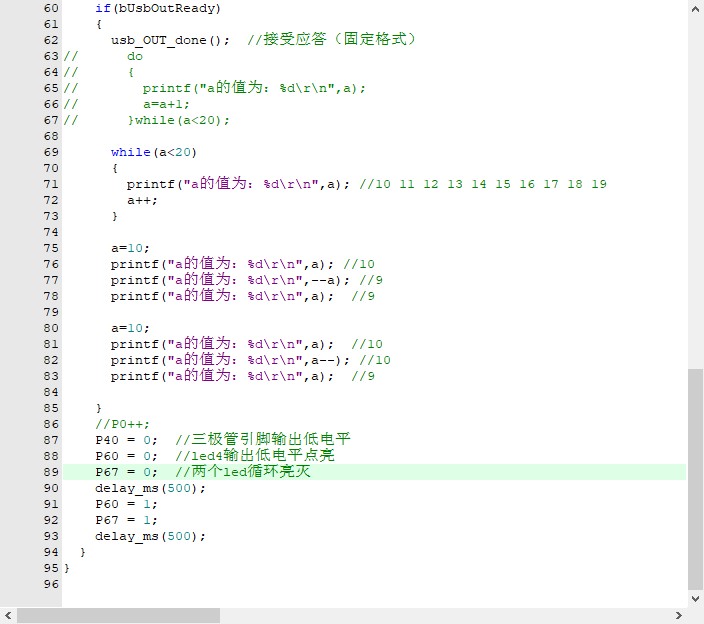

3.--a和a--的区别： 若a=10； →--a=9；a=9；  而a--=9；a=9  a--是先进行取值，后进行自减；--a是先进行自减，后进行取值；
4.编程中常见小错误：忘记写分号；关键词写错；
5.#dedine用法，相当于把需要定义的内容换一个名字 。
哎哟 我已经掌握了图片排列的奥秘！

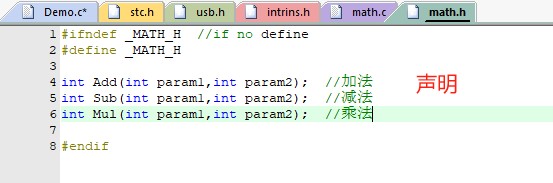

函数使用三步： 定义→声明→调用

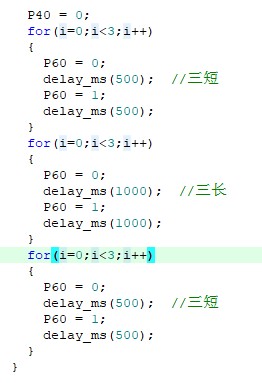

课后练习：SOS灯光
没有一行一行写，但感觉应该有更简便的方法。

第七集 按键 打卡 2024-04-22

1.按键的原理：两个引脚间的通断：按下之后导通（常开）；按下之后断开（常闭）；

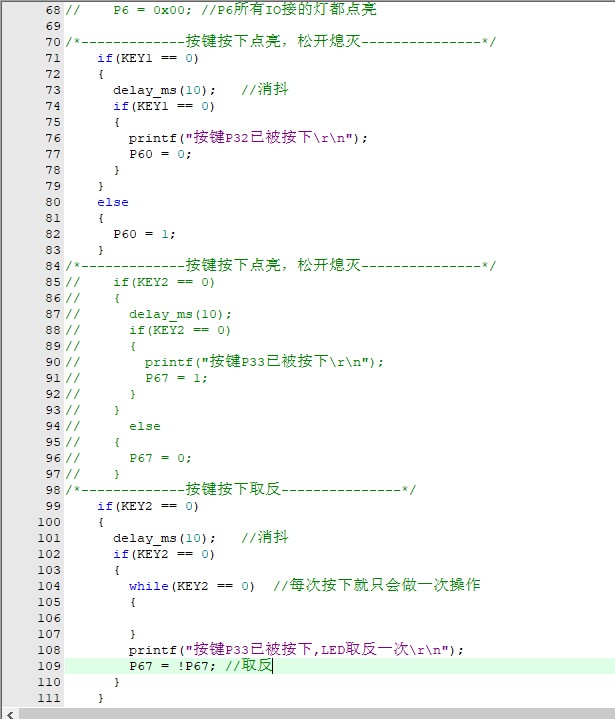

2.注意：机械开关断开闭合时都会有抖动，所以要靠变成消抖，判断按键状态后等待10ms后再次判断开关状态，此为消抖

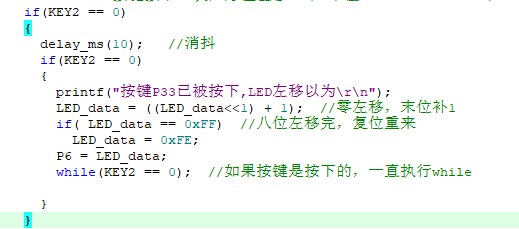

3.按键应用：按下点亮松开熄灭；按下熄灭松开点亮；按一下取反；按一下led灯左移一位



4.数组的应用：定义→赋值，索引是长度减1，因为是从0开始。

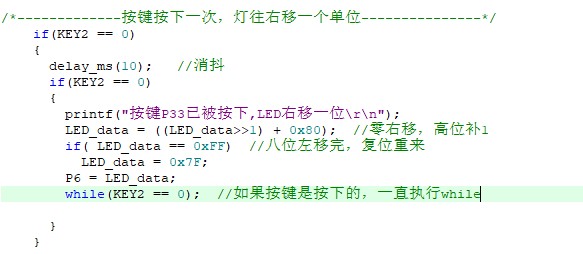

5.课后作业：按下一次，LED右移一位


第八集 蜂鸣器 打卡 2024-04-23

1.蜂鸣器：无源蜂鸣器和有源蜂鸣器，区别是有源蜂鸣器内部有震荡，通电即可打开，而无源直流信号无法令其运行；
2.控制原理：和LED相同

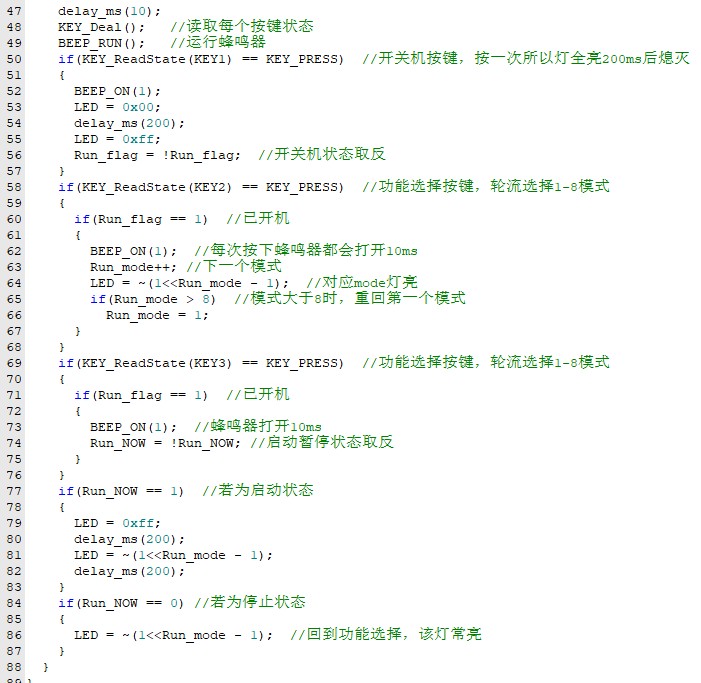

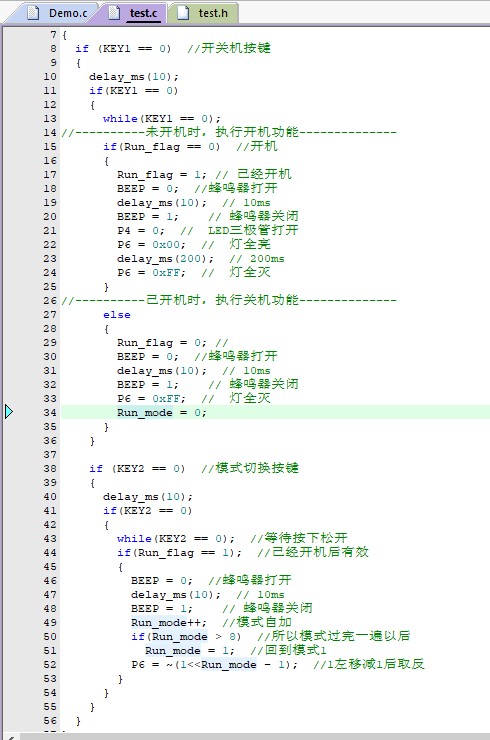

3.电磁炉实战：按键配合LED和蜂鸣器，其实是把前几节课都结合起来了。

ps：老师好像没有在写第二个功能模式按键的时候做开机判断，这样即使在关机模式也可以功能切换吧。

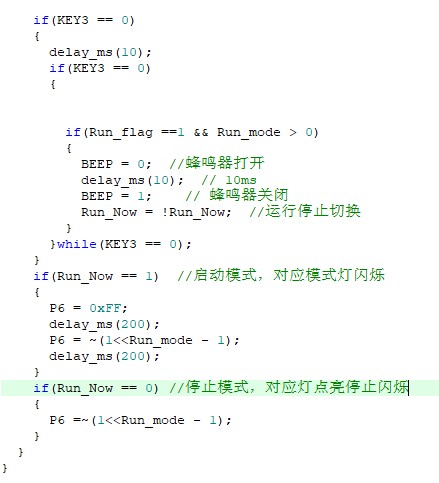

4.课后作业：第三个启动按键，按下对应功能模式闪烁，且功能切换不可用


第九-十集数码管打卡 2024-04-24

1.数码管：多个发光二极管组成
2.控制原理：和LED类似，共阳给0亮，共阴给1亮

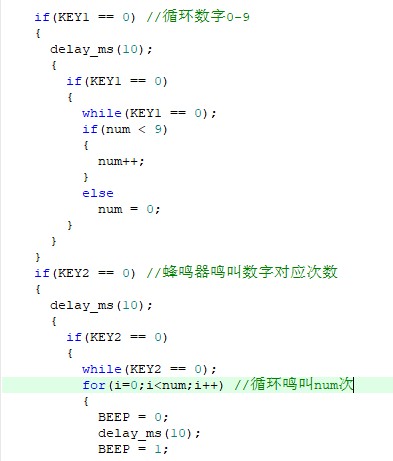

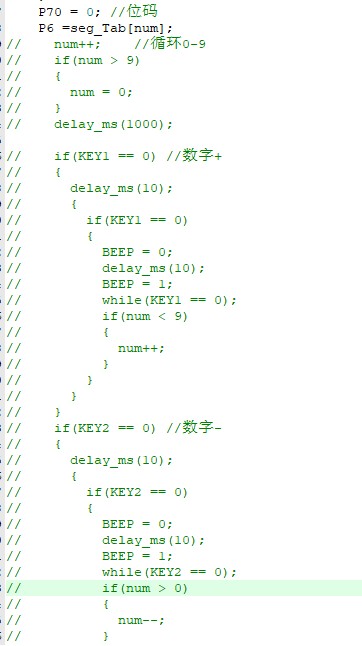

3.按键循环0-9：


4.静态显示作业：H 0x89；J 0xF0；L 0xC7；n 0xAD；o 0xA3；P 0x8C；U 0xC1；t 0x87；r 0x8F
按键1自加循环0-9，按键2控制蜂鸣器鸣叫对应数字次数


5.数码管动态显示原理：每一位数码管轮流点亮，但间隔时间只有1ms，是因为人无法分辨50Hz以上的刷新频率二产生视觉残留，看起来好像是一起亮的。
6.10秒免单计数器


7.注意事项：写代码过程中会有很多不注意的小细节，简单的书写错误，格式错误都会在最后要调试很多次，还是写得太少。

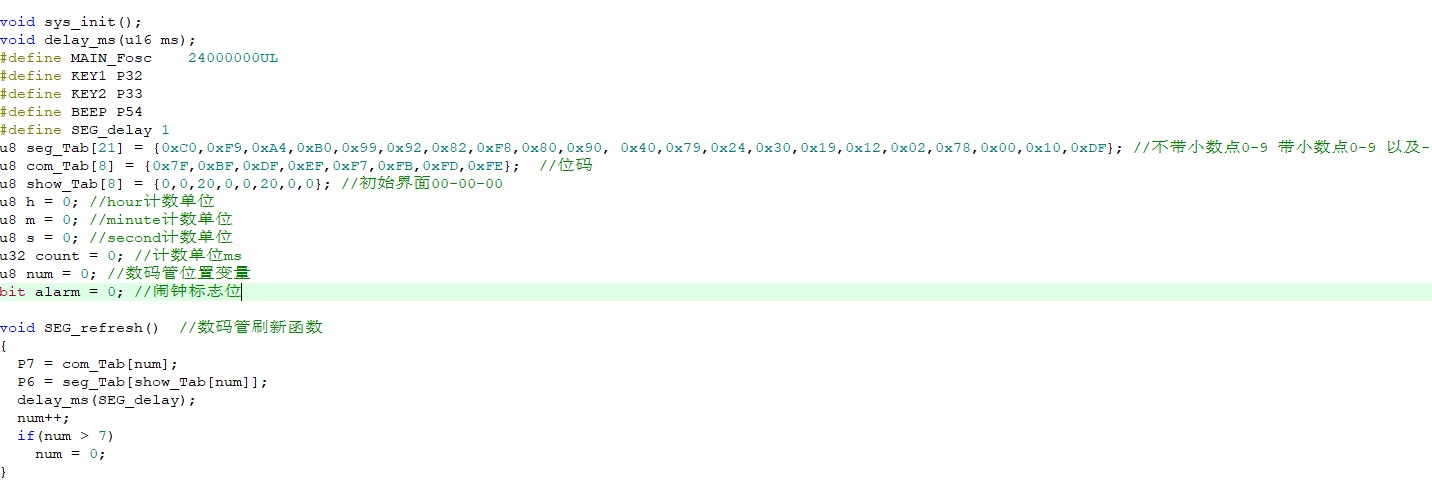

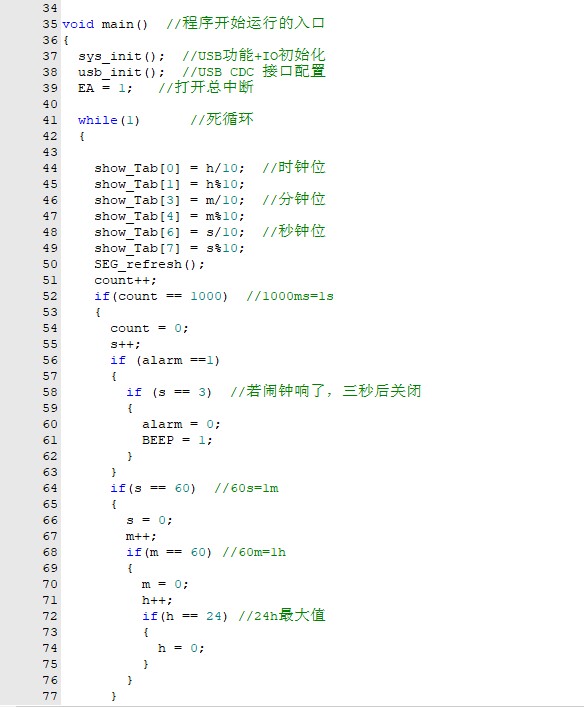

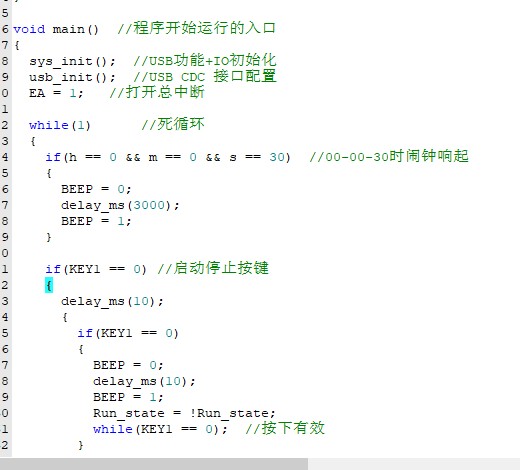

8.课后作业：简易时钟  00.00.00，三十秒时闹钟响，蜂鸣器鸣叫3s；



本来想的是把闹钟设置直接放函数中判断，打开之后延时3s后关闭，但这样会干扰到本身的时钟运转，所以就设置了一个时钟标志位，将三秒的时间放入到时钟计数当中。但其实这种时钟计时方式应该本身就会不那么准确的。

第十一-十二集 定时计数器打卡 2024-04-25

1.定时器是定时/计数器的统称，定时器是硬件计时或每隔一段时间完成一次操作，可以替代长时间延时，提高CPU运行效率和处理速度，能及时响应某个事件；
2.相关的寄存器：TMOD，使用模式0定时器时，值为0x00;AUXR寄存器，设置分频，默认为12分频；定时器工作模式有模式0-16位自动重载，模式1-16位不自动重载，模式2-8位自动重载，模式3-不可屏蔽中断的16位自动重载，其中断优先级最高；
3.定时器初始化步骤：设置模式TMOD→设置分频AUXR→设置时间TH，TL→启动定时器TR0→使能定时器中断ET0→使能总中断EA

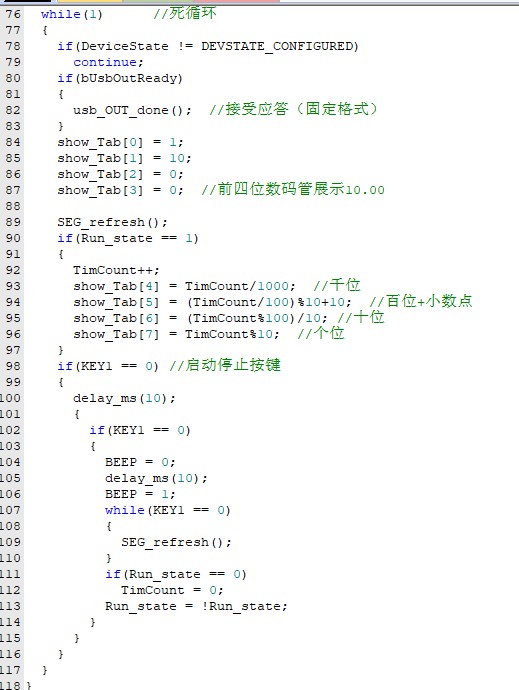

4.作业：用定时器驱动时钟并设置启动暂停按键
主函数

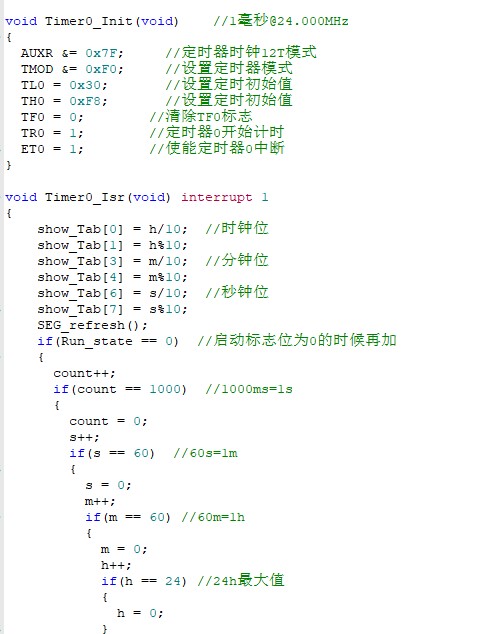

定时器函数；
5.计数器：计数器用途有电机测速等，输出信号带高低电平变化都可以用计数器；

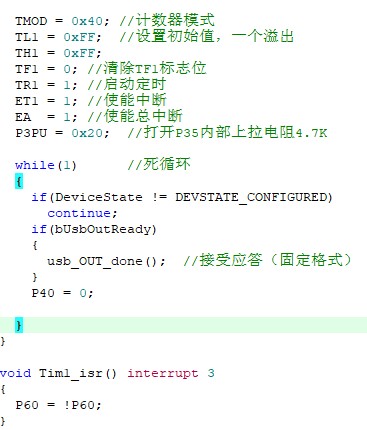

6.计数器的配置：

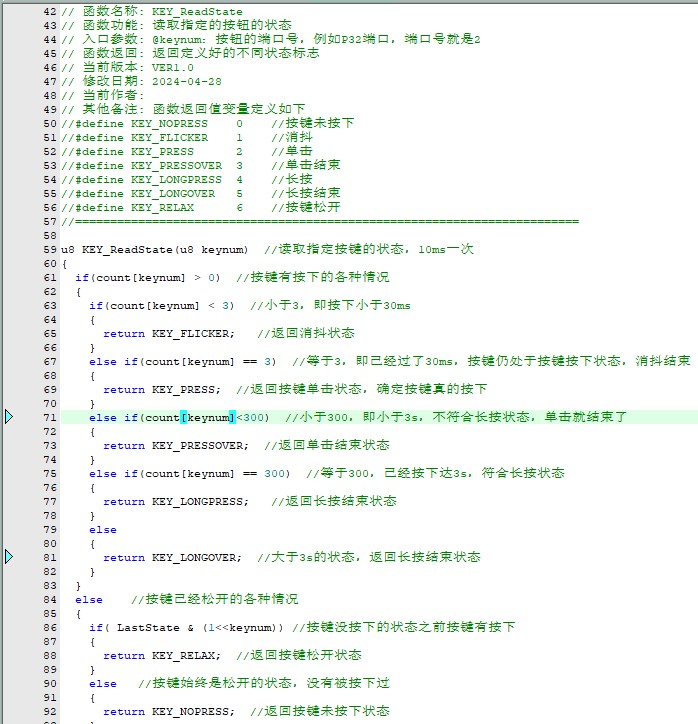

按键P35每按下一次，led灯P60状态取反一次；

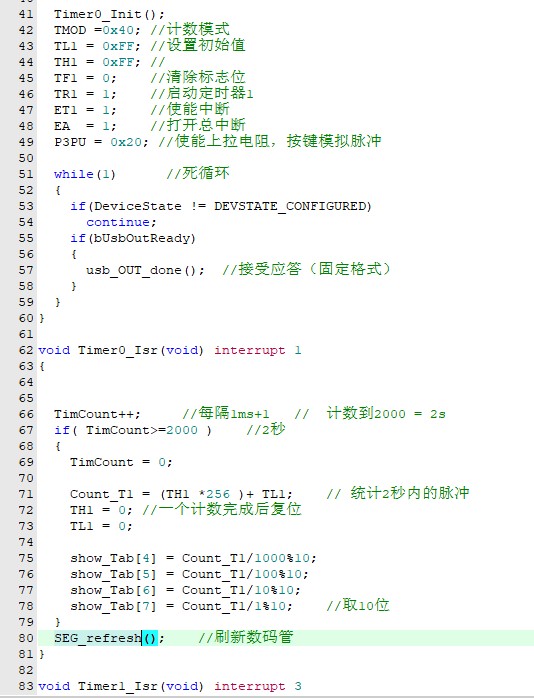

7.例程：电机测速模拟，用按键模拟脉冲


8.作业：2s周期改为每分钟：


9.思考：如果计数器溢出了程序要怎么写？ 答：说实话这节课还有点云里雾里。

第十三集 TIM多任务处理打卡 2024-04-26

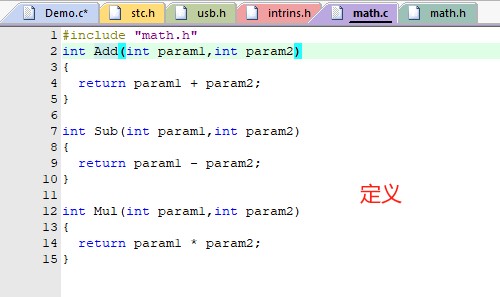

1.创建程序文件三步；程序定义三步，函数定义三步；这里前面的课程都有提到过。
2.extern：在a文件里要使用b文件的变量时，用extern在b的库文件中定义该变量，再在a.c中包含b的库文件；
3.bdata位寻址变量定义，例如定义一个八位变量使用bdata，可以分别定义八位的每一位，单独赋值。
4.static静态变量，静态变量时的赋值只一次有效；

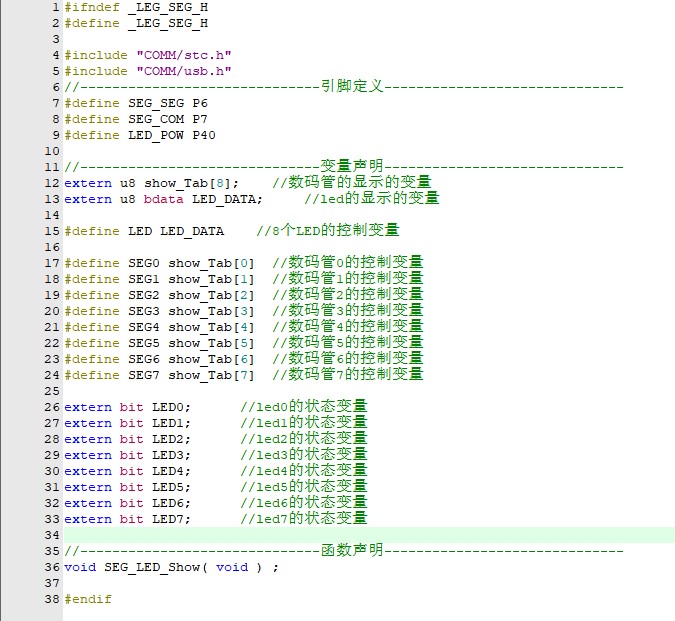

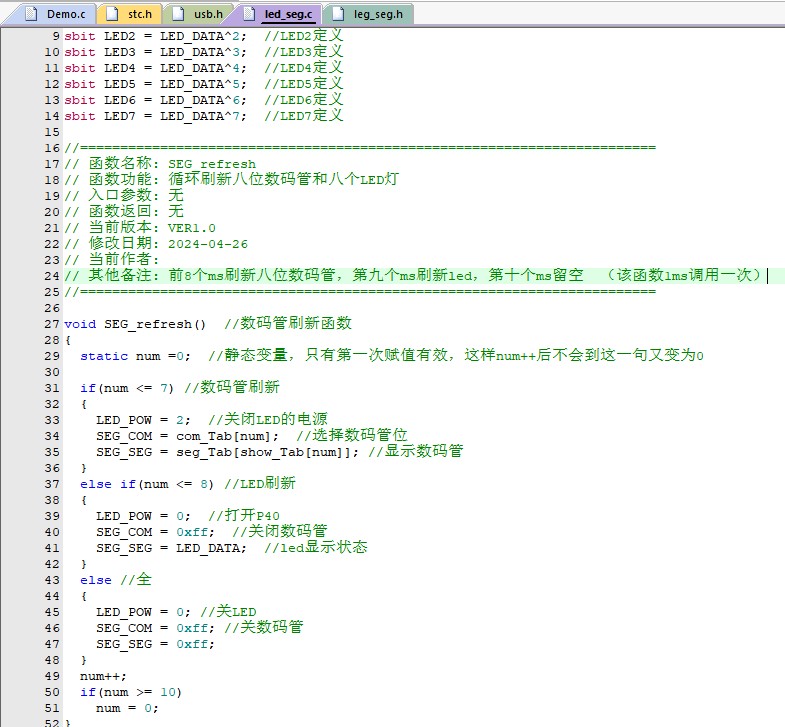

5.数码管LED的程序文件：

2024-04-28接上文

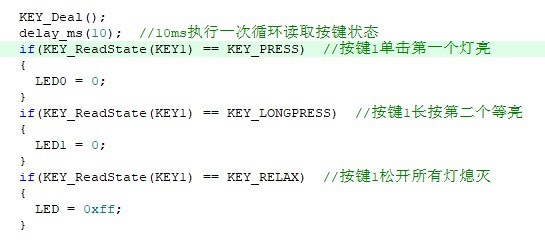

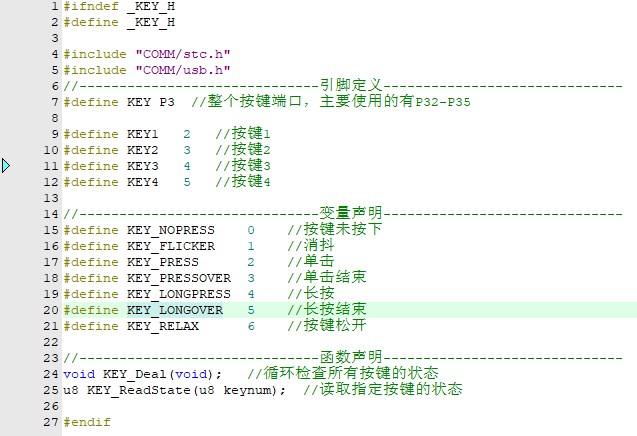

6.按键的函数文件，不使用while循环，改用状态机的模式，在主函数中定时使用循环读取每个按键状态的函数，再在使用到某个按键时，使用另一个函数直接读取该按键的状态，返回定义好的状态返回值，有未按下，抖动，按下，按下结束，长按，长按结束这些状态，再在主函数当中通过判断该按键状态来书写功能函数：

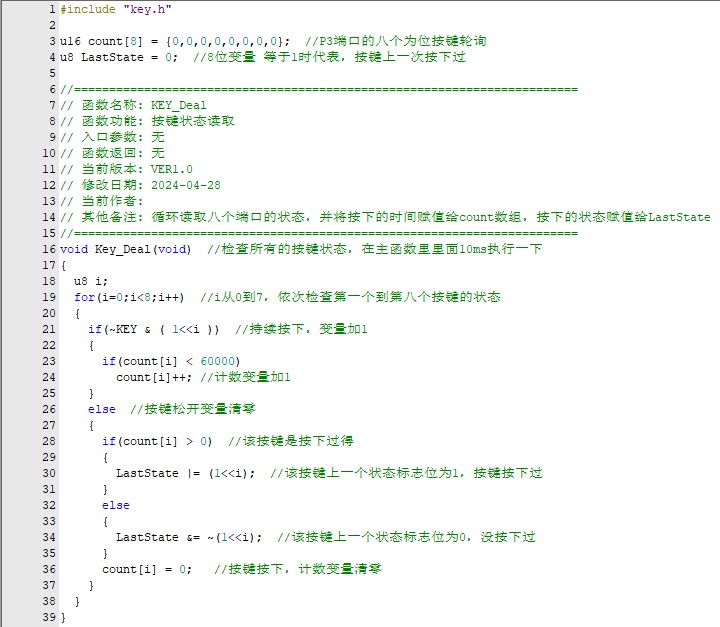

key.h
key.c
主函数中功能实现

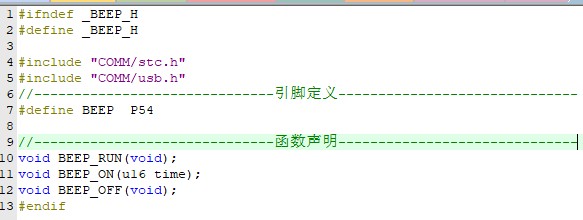

7.蜂鸣器的函数文件，通过设置蜂鸣器鸣叫时间的函数来决定蜂鸣器要不要叫，要叫多久，再在主函数中10ms循环运行蜂鸣器运行函数，当设置的时间等于0，蜂鸣器不鸣叫，大于0，则鸣叫该时间后关闭。
beep.h

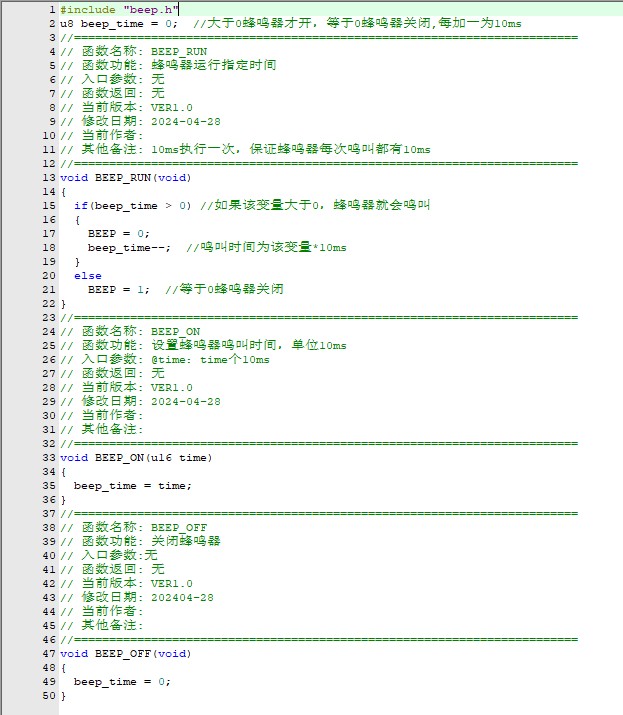

beep.c

beep在主函数中调用使用。

8.定时器函数文件，只需要将之前在主函数写的定时器初始化移到定时器c文件中，在主函数里调用函数使用；而中断函数最好仍在主函数中书写，因其需要调用不同的功能函数，所以放在主函数更佳。
9.课后作业：

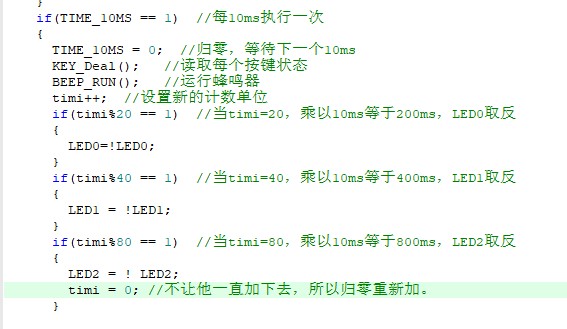

LED0每200ms取反一次；LED1每400ms取反一次；LED2每800ms取反一次
感觉这个方法不是那么聪明的样子；

改写电磁炉程序：


10.体会：主要是将程序都结构化，让看代码的人也能清晰易懂，修改优化程序时更方便。

第十四集 矩阵按键打卡 2024-04-29

1.矩阵按键：每行由一个IO口控制，每列由一个IO口控制，不同于独立按键的一对一IO口，可以大大节省硬件资源；
2.控制原理：通过扫描行和列，判断按键按下位置，类似二维坐标；先将行IO都置低电平，列置高电平，确定哪一列；再将行置高电平，列置低电平，确定哪一行；通过二者确定按键位置；


3.实践程序：电子门锁----矩阵按键输入八位密码，密码正确门开则LED亮，密码错误蜂鸣器鸣叫2s后关闭；每次按键输入蜂鸣器鸣叫20ms。
+课后作业：门锁打开5s后自动关闭，切回锁定状态，设置门内手动开门按钮，使用独立按键，可以一键直接开门；10s内无操作数码管熄灭，有操作即点亮。

#include "COMM/stc.h"
#include "COMM/usb.h"
#include "led_seg.h"
#include "key.h"
#include "beep.h"
#include "time0.h"

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";                      //设置自动复位到ISP区的用户接口命令
bit TIME_10MS = 0; //10ms标志位


void delay_ms(u16 ms);
void sys_init(void);
#define MAIN_Fosc    24000000UL
u16 timi = 0;

void main()  //程序开始运行的入口
{
  u8 key_num = 0; //矩阵按键键值
        u8 key_str = 0; //密码输入数量
        u8 i;
        u32 count = 0;  //计时单位
        bit flag = 0;  //门锁是否开启标志
        sys_init();  //USB功能+IO初始化
        usb_init();  //USB CDC 接口配置

        Timer0_Init();
        EA = 1;  //打开总中断

        SEG0 = SEG1 = SEG2 = SEG3 = SEG4 = SEG5 = SEG6 = SEG7 =22;  //初始显示--------
        LED = 0xff;  //数码管和LED显示

        while(1)      //死循环
        {
                if(DeviceState != DEVSTATE_CONFIGURED)
                        continue;
                if(bUsbOutReady)
                {
                        usb_OUT_done();  //接受应答（固定格式）
                }
                if(TIME_10MS == 1) //10ms刷新一次
                {
                        TIME_10MS =0;
                        count++;
                        BEEP_RUN(); //蜂鸣器运行
                        KEY_Deal(); //读取按键状态

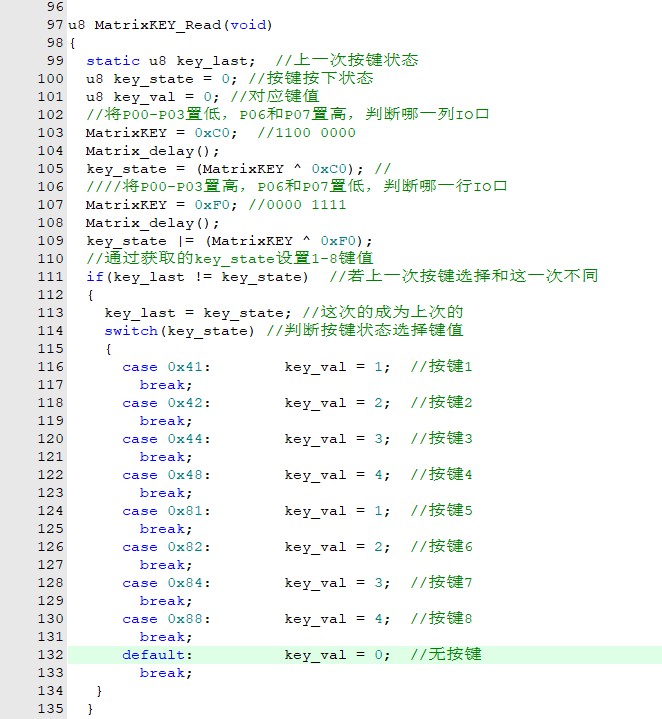

                        key_num = MatrixKEY_Read(); //获取键值
                        if(count == 100) //10s时数码管全都关闭
                        {
                                count = 0;
                                SEG0 = SEG1 = SEG2 = SEG3 = SEG4 = SEG5 = SEG6 = SEG7 =21;
                        }
                        if(key_num > 0)  //有按键按下
                        {
                                count = 0; //有按键按下时，重新计算10s
                                BEEP_ON(2); //每次按键按下蜂鸣器叫20ms
                                key_str++; //密码位数++
                                show_Tab[key_str] = key_num; //数码管显示输入值
                                if(key_str > 8) //输入密码已达八位
                                {
                                        key_str = 0; //初始化密码位数
                                        for(i = 0; i < 8; i++)
                                        {
                                                if(show_Tab[i] == 1) //判断每一位都等于1否
                                                {
                                                        flag = 1; //密码一致
                                                }
                                                else
                                                {
                                                        flag = 0; //有任何一位不一致，返回门锁未开标志，退出循环
                                                        break;
                                                }
                                        }
                                        if(flag == 1 )  //门锁已开，灯亮
                                        {
                                                LED0 = 0;
                                                delay_ms(5000); //门开后5s，继续上锁，返回门锁上标志
                                                flag = 0;
                                        }
                                        else if(flag == 0) //门锁关闭，蜂鸣器鸣叫2s，灯灭
                                        {
                                                BEEP_ON(20);
                                                LED0 = 1;
                                        }
                                        SEG0 = SEG1 = SEG2 = SEG3 = SEG4 = SEG5 = SEG6 = SEG7 =22;
                                }
                                key_num = 0;
                        }
                }
                if(KEY_ReadState(KEY1) == KEY_PRESS) //按下按键1，门直接打开
                {
                        flag = 1;
                }
        }
}

void Timer0_Isr(void) interrupt 1
{
        static time_count = 0;
        SEG_refresh();                //刷新数码管
        time_count++;
        if(time_count >= 10)
        {
                TIME_10MS = 1;  //10ms时间到
    time_count = 0;
        }
}

void Timer1_Isr(void) interrupt 3
{

}
void sys_init()
{
    WTST = 0;  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1; //扩展寄存器(XFR)访问使能
    CKCON = 0; //提高访问XRAM速度

    P0M1 = 0x00;   P0M0 = 0x00;   //设置为准双向口
    P1M1 = 0x00;   P1M0 = 0x00;   //设置为准双向口
    P2M1 = 0x00;   P2M0 = 0x00;   //设置为准双向口
    P3M1 = 0x00;   P3M0 = 0x00;   //设置为准双向口
    P4M1 = 0x00;   P4M0 = 0x00;   //设置为准双向口
    P5M1 = 0x00;   P5M0 = 0x00;   //设置为准双向口
    P6M1 = 0x00;   P6M0 = 0x00;   //设置为准双向口
    P7M1 = 0x00;   P7M0 = 0x00;   //设置为准双向口

    //====== USB 初始化 ======
    P3M0 &= ~0x03;
    P3M1 |= 0x03;

    IRC48MCR = 0x80;
    while (!(IRC48MCR & 0x01));

    USBCLK = 0x00;
    USBCON = 0x90;
    //========================
}

void delay_ms(u16 ms)
{
        u16 i;
        do
        {
                i=MAIN_Fosc/6000;
                while(--i);
        }
        while(--ms);
}
复制代码

第十五集 外部中断打卡 2024-04-29

1.中断系统：ＣＰＵ处理紧急事件的功能部件。优点：ａ．总是响应优先级最高的中断请求；ｂ．每个中断源都可以独立控制开关；ｃ．低优先级中断处理中可以被高优先级中断打断；ｄ．部分中断源优先级可以通过软件改变。
2.外部中断:单片机的一个引脚上由于外部因素造成的电平变化(如按键按下),引起的中断就是外部中断.单片机原理图标了INTx的就是外部中断口.
3.外部中断使用:

void INT0_init(void)  //外部中断初始化函数
{
        IT0 = 1;  //1为下降沿有效，0为上升沿下降沿均可触发
        EX0 = 1;  //中断允许
        IE0 = 0;  //清楚中断标志
}
复制代码

//外部中断0初始化


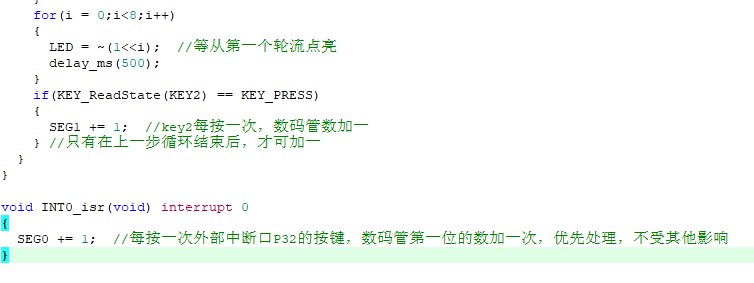

//中断功能函数
弄清中断使用的寄存器的每个标志位的高低电平分别是什么功能.
4.课后作业:写外部中断1和中断2-4的函数

void INT1_init(void)  //外部中断1
{
  IT1 = 1;  //1为下降沿有效，0为上升沿下降沿均可触发
        EX1 = 1;  //中断允许
        IE1 = 0;  //清楚中断标志
}

void INT1_isr(void) interrupt 2
{
        //功能
}


void INT2_init(void)  //外部中断2
{
  //只能下降沿触发
        EX2 = 1;  //中断允许
}

void INT2_isr(void) interrupt 10
{
        //功能
}

void INT3_init(void)  //外部中断3
{
  //只能下降沿触发
        EX3 = 1;  //中断允许
}

void INT3_isr(void) interrupt 11
{
        //功能
}

void INT4_init(void)  //外部中断4
{
  //只能下降沿触发
        EX4 = 1;  //中断允许
}

void INT4_isr(void) interrupt 16
{
        //功能
}
复制代码

思考:什么时候用外部中断?
之前学的定时器中断使用在周期性中断,一定时间才会处理一次事件,而外部中断,只要有外部触发就可以产生中断,优先处理,且执行完以后会自己继续执行主程序。可以用外部中断来写之前按键的功能函数。


第十六集 IO中断打卡 2024-04-30

1.IO中断：普通IO口均可中断，有四种触发方式，低电平、高电平、上升沿、下降沿；stc32暂时别用上升沿和下降沿触发方式；
2.IO中断和外部中断的区别：外部中断只能单次触发，用下降沿触发；IO口使用高电平，低电平触发，可以持续进入中断，例如按键按住不放，持续低电平，按下有效，松开无效；
3.IO中断相关寄存器： PnIM1 PnIM0 --设置触发方式；INTE -- 中断使能，0关1开；INTF -- 中断标志寄存器 0无中断请求，1有中断请求，若使能中断了，标志位需软件清零；PnIPH PnIP -- 设置中断优先级 00-11,00是最低的11是最高的；

void P3EXIT_init(void)
{
        P3IM0 = 0X00;
        P3IM1 = 0XFF;                                        //M1 M0 = 10 低电平中断
        P3INTE = 0X20;                                        //p35中断  0010 0000
}
复制代码

//IO中断初始化程序
4.实践：八个按键对应八个LED灯，按键按下灯亮门开，灯灭门锁；一个独立按键模拟应急按钮，按下门全开，且不能用按键解锁，再次按下应急按钮则五秒后解锁：

void main()  //程序开始运行的入口
{
  u8 key_num = 0; //矩阵按键键值
        u8 key_str = 0; //密码输入数量
        bit flag = 0;  //门锁是否开启标志
        sys_init();  //USB功能+IO初始化
        usb_init();  //USB CDC 接口配置

        Timer0_Init();
        EA = 1;  //打开总中断

        SEG0 = SEG1 = SEG2 = SEG3 = SEG4 = SEG5 = SEG6 = SEG7 =22;  //初始显示--------
        LED = 0xff;  //数码管和LED显示

        while(1)      //死循环
        {
                if(DeviceState != DEVSTATE_CONFIGURED)
                        continue;
                if(bUsbOutReady)
                {
                        usb_OUT_done();  //接受应答（固定格式）
                }
                if(TIME_10MS == 1)
                {
                        TIME_10MS = 0;
                        if( Tcount ==0 )                                                                //如果没有按下过应急按钮
                        {
                                key_num = MatrixKEY_Read();                                                //当前矩阵按键的键值  1-8
                                BEEP_RUN();                                                                                //蜂鸣运行
                                if( key_num > 0 )                                                                        //如果有按键拿下
                                {
                                        BEEP_ON(2);
                                        flag ^=  (1<<(key_num-1));                        //获取当前是第几个按钮按下，{1-8}-》
                                }
                                LED = flag;                                                                //初始状态熄灭所有LED
                                SEG0 = 21;                                                                                //熄灭数码管
                        }
                        else                                                                                                //按下了应急按钮
                        {
                                Tcount--;
                                SEG0 = (Tcount/100+1);                                        //500/100 499
                        }
                }

        }
}
复制代码

//主程序

void P3EXIT_isr(void) interrupt 40
{
        u8 intf;
        intf = P3INTF ;  //中断标志寄存器
        if (intf)
        {
                P3INTF = 0x00;  //清零标志位
                if(intf & 0x20)
                {
                        LED = 0x00;                        //打开所有门锁
                        SEG0 = 5;                        //数码管持续显示5
                        Tcount = 500;//5秒倒计时的一个变化
                }
        }
}
复制代码

//中断功能函数
5.课后作业：
按下P35四位秒表50s倒计时，最小单位10ms；P54中断，低电平触发，按下SEG1从0-9计数；设置P54优先级高于P35，可以中断秒表计时

void P3EXIT_init(void)
{
        P3IM0 = 0X00;
        P3IM1 = 0XFF;                                        //M1 M0 = 10 低电平中断
        P3INTE = 0X20;                                        //p35中断  0010 0000
}

//void P3EXIT_init(void) interrupt 31 写在主函数

void P5EXIT_init(void)
{
        P5IM0 = 0X00;
        P5IM1 = 0XFF;                                        //M1 M0 = 10 低电平中断
        IPH = 0;
        IP  = 1;  //优先级设为1，这样就高于P3
        P5INTE = 0X20;                                        //p54中断  0001 0000
}
复制代码

//初始化中断函数

void main()  //程序开始运行的入口
{
  u8 key_num = 0; //矩阵按键键值
        u8 key_str = 0; //密码输入数量

        sys_init();  //USB功能+IO初始化
        usb_init();  //USB CDC 接口配置

        Timer0_Init();
        EA = 1;  //打开总中断

        SEG0 = SEG1 = SEG2 = SEG3 = SEG4 = SEG5 = SEG6 = SEG7 =21;  //初始显示--------
        LED = 0xff;  //数码管和LED显示

        while(1)      //死循环
        {
                if(DeviceState != DEVSTATE_CONFIGURED)
                        continue;
                if(bUsbOutReady)
                {
                        usb_OUT_done();  //接受应答（固定格式）
                }
                if(TIME_10MS == 1)
                {
                        TIME_10MS = 0;                        if(flag != 1)
                        {
                                if(Tcount > 0)
                                {
                                        Tcount--;
                                        SEG4 = 0;  //ms
                                        SEG5 = Tcount/10; //10ms
                                        SEG6 = Tcount/100;  //1s
                                        SEG7 = Tcount/1000;  //10s
                                }
                        }
                        else
                        {
                                SEG1 += 1;  //数码管1数字加一
                        }
                }

        }
}void P3EXIT_isr(void) interrupt 31
{
        u8 intf;
        intf = P3INTF ;  //中断标志寄存器
        if (intf)
        {
                P3INTF = 0x00;  //清零标志位
                if(intf & 0x20)
                {
//                        LED = 0x00;                        //打开所有门锁
//                        SEG0 = 5;                        //数码管持续显示5
//                        Tcount = 500;//5秒倒计时的一个变化
                        Tcount = 5000; //50s
                        SEG4 = 0;  //ms
                        SEG5 = 0; //10ms
                        SEG6 = 0;  //1s
                        SEG7 = 5;  //10s

                }
        }
}

void P5EXIT_isr(void) interrupt 42
{
        u8 intf;
        intf = P5INTF ;  //中断标志寄存器
        if (intf)
        {
                P5INTF = 0x00;  //清零标志位
                if(intf & 0x10)  //P54
                {
                        flag = 1;
                   SEG1 = 0;  //数码管1循环显示0-9
                }
        }
}
复制代码

//主函数和中断功能函数
感觉我这个代码还是有很大问题的，没关系等我实验箱到了我就可以根据一一调试了，我实验箱后天就要到了哈哈哈哈哈哈哈哈哈哈

第十七集 ADC采集打卡 2024-05-06

1.ADC：analog to digital converter 模数转换器
2.12位高速A/D转换器：ADC数值占十二位；

3.ADC相关寄存器：ADC控制寄存器（ADC_CONTR）包括ADC电源开关位，ADC转换启动位，ADC转换结束标志位，ADCPWM使能标志位，ADC模拟通道选择位；ADC配置寄存器（ADCCFG）；ADC时序控制寄存器（ADCTIM）
4.ADC查询功能初始化

//========================================================================
        // 函数名称: ADC_init()
        // 函数功能: ADC查询初始化
        // 入口参数: 无
        // 函数返回: 无
        // 当前版本: VER1.0
        // 修改日期: 2024-05-06
        // 当前作者:
        // 其他备注:
        //========================================================================
        void ADC_init(void)
        {
                P1M0 = 0x00;
                P1M1 = 0x01;   //设置P1.0为ADC口，高阻输入
                ADCTIM = 0x3F; //设置ADC内部时序
                ADCCFG = 0x2F; //设置ADC系统时钟为fosc/2/16，右对齐
                ADC_POWER = 1; //使能ADC模块
        }
        //========================================================================
        // 函数名称: ADC_Read
        // 函数功能: 读取指定通道的adc电压
        // 入口参数: @no:通道0-15
        // 函数返回: 当前的12位adc数值
        // 当前版本: VER1.0
        // 修改日期: 2024-05-07
        // 当前作者:
        // 其他备注:
        //========================================================================

        u16 ADC_Read(u8 no)
        {
                u16 adcval;     //adc数值保存变量
                ADC_CONTR &= 0xf0;  //清空通道选择
                ADC_CONTR |= no;    //选择通道
                ADC_START = 1;      //开启ADC转化
                _nop_();       //空操作指令，延时作用
                _nop_();
                while(!ADC_FLAG);   //等待ADC转换结束，结束flag会变成1，1取反变成0,0退出循环
                ADC_FLAG = 0;   //ADC转换结束标志位置0，以便下次转换
                adcval = (ADC_RES << 8) + ADC_RESL;  //高四位左移八位再与低八位相加得出adc数值
                adc_val = adcval;  //
                return adcval;
        }
        //ADC查询相关定义
复制代码

ADC中断功能初始化

#elif ADC_FUNC == ADC_isr
        //========================================================================
        // 函数名称: ADC_init()
        // 函数功能: 中断ADC初始化
        // 入口参数: 无
        // 函数返回: 无
        // 当前版本: VER1.0
        // 修改日期: 2024-05-06
        // 当前作者:
        // 其他备注:
        //========================================================================
        void ADC_init(void)
        {
                P1M0 = 0x00;
                P1M1 = 0x01;   //设置P1.0为ADC口，高阻输入
                ADCTIM = 0x3F; //设置ADC内部时序
                ADCCFG = 0x2F; //设置ADC系统时钟为fosc/2/16，右对齐
                ADC_POWER = 1; //使能ADC模块

                EADC = 1;      //打开ADC中断
                ADC_START = 1; //开启ADC转化
        }
        //========================================================================
        // 函数名称: ADC_isr
        // 函数功能: ADC中断函数
        // 入口参数: 无
        // 函数返回: 无
        // 当前版本: VER1.0
        // 修改日期: 2024-05-09
        // 当前作者:
        // 其他备注:
        //========================================================================
        void ADC_isr() interrupt 5  //ADC中断函数
        {
                ADC_flag = 0;  //清空读取标志位
                adc_val  = (ADC_RESL　<< 8) + ADC_RESL; //读取ADC数值
                ADC_START = 1; //开启ADC转化
        }
        //ADC中断的相关定义
复制代码

用到if预定义，来选择中断或查询功能。
ADC数值转换成电压值函数：

u16 ADC_CAL_VOLTAGE(u16 num)
{
        return num*2.5*1000 / 4096;  //ADC值*2.5v*0.001V（转成mv）/4096（最大数值）
}
复制代码

5.作业 ：前四位显示数值，后四位显示电压，超过2.2V蜂鸣器常响（我改成LED0常亮）
代码

if(TIME_10MS == 1)
                {
                        TIME_10MS = 0;
                        ADC_Read(0);  //读取ADC0的值，也就是ADC16个按键，0-F分别为256,..，4095,加256一级
                        SEG0 = (int)adc_val/1000;
                        SEG1 = (int)adc_val/100%10;
                        SEG2 = (int)adc_val/10%10;
                        SEG3 = (int)adc_val%10;
                        SEG4 = (int)ADC_CAL_VOLTAGE(adc_val)/1000;
                        SEG5 = (int)ADC_CAL_VOLTAGE(adc_val)/100%10;
                        SEG6 = (int)ADC_CAL_VOLTAGE(adc_val)/10%10;
                        SEG7 = (int)ADC_CAL_VOLTAGE(adc_val)%10;
                        //printf("当前ADC数\xfd值：%d\t%dmv\r\n",(int)adc_val,(int)ADC_CAL_VOLTAGE(adc_val));
                        if((int)ADC_CAL_VOLTAGE(adc_val) > 2200)
                        {
                                LED0 = 0;
                        }
                        else
                                LED0 = 1;
                }
复制代码

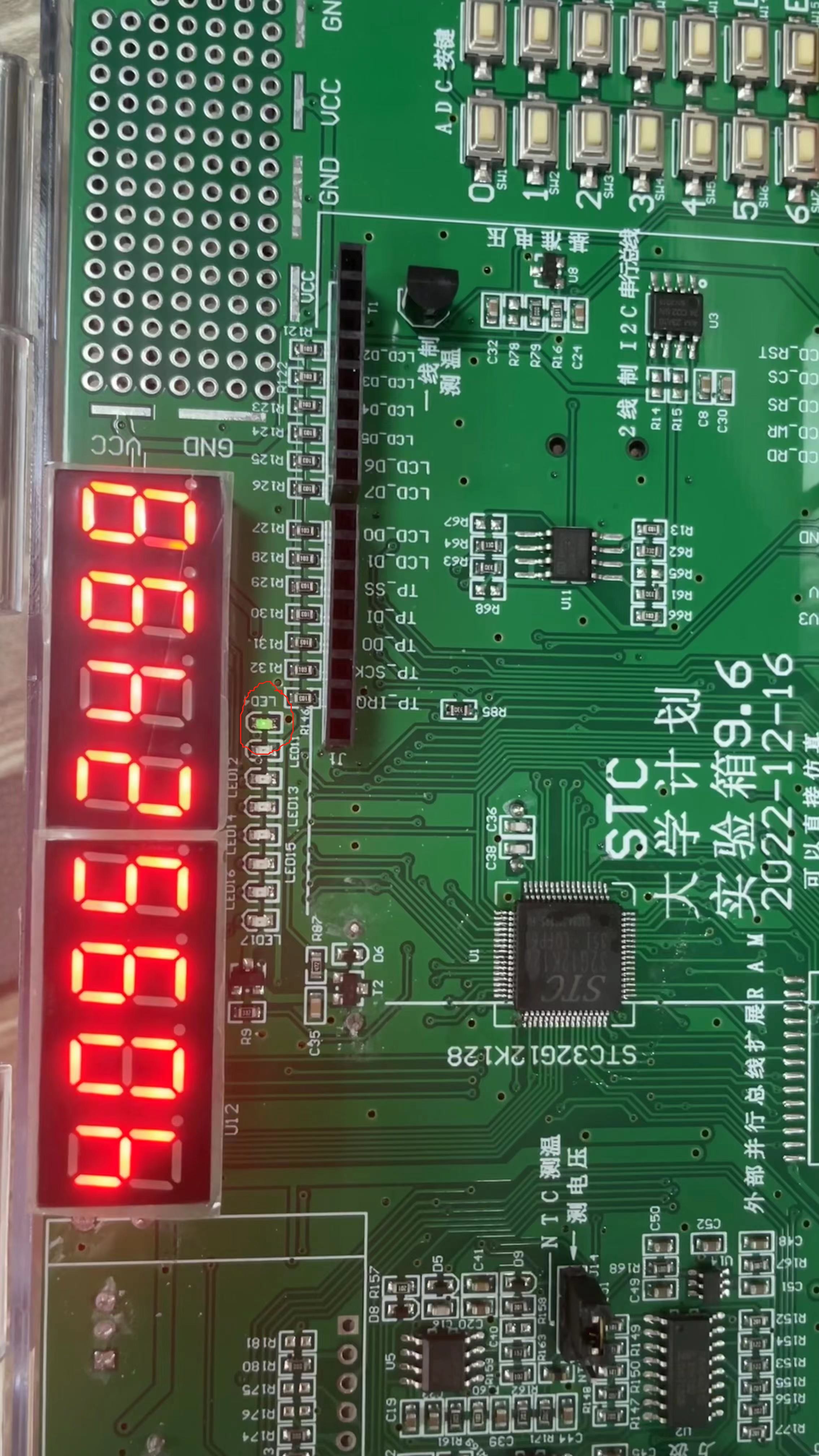

效果


看了两遍终于结束这一课了，

第十八集 ADC应用打卡 2024-05-07~14 拖拖拉拉
1.用ADC15通道反推电源电压：外部通道输入电压=内部参考信号源电压/内部参考信号源ADC测量值*外部通道输入ADC测量值

u16 ADC_VrefCal(void)
        {
                u8 i;
                int res;
                int vcc;
                BGV = ((VREFH_ADDR << 8) + VREFL_ADDR);  //从CHIPID中读取内部参考电压值
                ADC_init();    //ADC初始化,ADC15内部参考信号源1.19V，不用设置端口高阻输入，所以可以直接使用初始化函数
                ADC_Read(15);  //丢弃前几次数据，刚上电读取数值不稳定
                ADC_Read(15);
                ADC_Read(15);
                ADC_Read(15);
                for(i=0;i<8;i++)  //读取八次数据，保证数据准确
                {
                        res += ADC_Read(15);  //内部参考信号源ADC数值
                }
                res >>=3;  //右移3位，除以8取平均值
                vcc = (int)(4096L * BGV/res);   //（12位ADC算法）计算VREF管脚电压，即电池电压；4096L是外部通道输入电压ADC测量值
                return vcc;   //返回电压值
        }
复制代码

2.ADC扫描按键（自动循环）：

#define ADC_OFFSET 64  //ADC误差允许

u8 ADC_keyread(u16 adc)
{
        u8 i;
        u16 adc_cmp;   //当前adc数值和每个按键代表adc数值adc_cmp比较
        static u8 key_last = 0;   //按键上一次的状态
        static u16 key_downtime;  //按下时间（长按/短按）

        //按钮有无按下，第一个按键按下adc是256
        if(adc < (256 - ADC_OFFSET))   //adc数值小于256-误差允许，没有按键按下，值为0
        {
                key_downtime = 0;     //没有按键按下，按下时间为0
                key_last = 0;         //上一次按键状态清零
        }
        adc_cmp = 256;   //有按键按下时，从第一个按键初始值开始比较，依次加256判断是第几个按键
        for(i=1;i<=16;i++)  //循环16次，依次与16个按键比较，键值i从1开始
        {
                if((adc >= (adc_cmp - ADC_OFFSET)) && (adc <= (adc_cmp + ADC_OFFSET)))  //检测到adc数值跟每个按键数值比较，误差±64
                {
                        //return i;  //满足本次判断，返回该减值，并退出循环，不执行后面
                        break;
                }
                else
                        adc_cmp += 256;  //不满足单次判断，adc_cmp+256，继续比较
        }

        if(i>16)  //循环都执行完了，没有键值满足
        {
                key_downtime = 0;  //即没有按键按下，这个变量清零
                key_last = 0;      //上一次按键状态清零
        }
        else  //有按键按下，判断按下时间
        {
                if(key_last == i)  //上一次按键等于这一次按键状态，说明按键是一直按下的
                {
                        key_downtime ++;  //按下时间加1
                        if(key_downtime == 3)  //主函数每10ms扫描一次，当按下时间等于3时，即30ms
                        {
                                return i;  //还是返回该键值
                        }
                        else if(key_downtime == 300)  //长按3秒
                        {
                                key_downtime = 290; //长按3秒后每10ms触发一次长按功能
                                return i+0x80;
                        }
                        else
                                return 0;
                }
                else
                {
                        key_downtime = 0;  //刚按下按下时间还未加
                        key_last = i;   //保留按键状态，以便开始按键时间计数
                }
        }
        return 0; //
复制代码

3.实战小练（简易时钟）+课后作业（闹钟设置）：
Demo.uvproj (13.53 KB, 下载次数: 149)

2024-5-14 10:06 上传

点击文件名下载附件

虽然描述很简单，思考的过程很漫长，花了很多的时间去理解老师的代码，又花了很多时间想闹钟设置，一步一步调试代码，再加上自己遇难则退，就拖拖拉拉了一个礼拜了。后面要抓紧了，毕竟还有活要干叻。。


第十九集 NTC温度测温打卡 2024-05-14~05-16

1.NTC原理：Negative Temparature Coefficient，热敏电阻的特性温度越高，电阻的阻值呈指数下降
2.NTC测温程序：单片机的ADC3通道接的NTC电路，通过读取ADC2的adc数值来对照不同等级adc值获取对应温度；

//========================================================================
// 函数名称: temp_cal
// 函数功能: 通过读取的adc数值计算出温度。
// 入口参数: @adc
// 函数返回: 当前的温度值，保留一位小数，-40到150度的温度对应数值-400~1500
// 当前版本: VER1.0
// 修改日期: 2024-05-14
// 当前作者:
// 其他备注: int -32678~32767
//========================================================================
int temp_cal(u16 adc)
{
        u8 i;  //循环比较变量
        float temp;  //温度中间变量

        if(adc > adc_table[0])  //比-40温度对应adc值还要大，超出范围
                return -32678;    //超出返回值
        else if (adc < adc_table[190])   //比150度对应adc值还要小，超出范围
                return 32767;    //超出返回值
        else  //adc值在NTC范围内
        {
                for(i=0;i<190;i++)   //遍历ADC值对应温度表，从-40度开始比较
          {
                        if(adc == adc_table[i])  //正好等于该等级adc数值
                        {
                                return (i-40)*10; //序号减去40，加一位小数乘以10
                        }
                        else if(adc<adc_table[i])  //小于，不处理
                        {

                        }
                        else   //大于adc_table[i]，adc_table[i-1]的值加上算出小数点值
                        {
                                i = i - 1; //
                                temp = adc_table[i] - adc; //adc-标准值的余量即为小数部分adc值
                                temp = temp*10/(adc_table[i] - adc_table[i+1]);  //adc转温度值
                                temp += (i-40)*10; //小数部分加上整数部分
                                return temp;
                        }
                }
        }
}
复制代码

3.实战小练加课后作业：简易温度计，数码管显示温度保留小数点后一位，开关机按键，按一下取反；测量按键，按下读取温度20次后取平均值显示，测量完成LED亮3s；30s不操作自动关机；
Demo.uvproj (13.71 KB, 下载次数: 137)

2024-5-16 10:23 上传

点击文件名下载附件

温度读取老师教的没有花多少时间；功能处理花了很多时间，感觉自己逻辑很差，每次第一次从头顺下来的逻辑都是错的，基本上要从头到尾全部改一遍；再加上粗心导致的问题，有时候系统不会报错就会花很多时间才能发现问题，可能就是变量的名字取得很相似，搞混了，还有一些时间计数变量，太多了导致弄混了，都要花很多时间找出来。

第二十-二十一集 串口通信打卡 2024-05-16~05-18

1.通信：串口通信（每次发送一位数据），并行通信（多位数据一起发）
2.串口通信：外设和计算机之间通过数据信号线、地线、控制线等，按位传输数据；传输双方波特率、校验位、停止位、数据位都要一致；
3.STC32串口通信：全双工（可以同时收发），异步通信（）
4.串口通信代码实现：

#define BRT   (65536-(MAIN_FOSC/115200+2)/4)   //加2操作是为了让keil编译器自动实现四舍五入运算

bit busy;   //忙碌标志位
char wptr;  //发送计数
char rptr;  //接收计数
char buffer[16];  //接收缓冲

void usart2_init(void)
{
        P_SW2 = 0x80;   //串口2功能脚切换寄存器
        P_SW2 |= 0x01;  //将串口2的引脚切换到P46 P47，且不改变第一步的设置

        S2CFG = 0x01;   //串口2配置寄存器   要用串口2必须设置该寄存器最后一位W1为1，不用可不特别设置
        S2CON = 0x50;   //串口2控制寄存器   选择模式2工作方式，固定波特率9位数据方式
        T2L   = BRT;    //
        T2H   = BRT >> 8;
        T2x12 = 1;
        T2R   = 1;
        wptr  = 0x00;
        rptr  = 0x00;
        busy  = 0;
}

void usart2_isr() interrupt 8
{
        if(S2TI)
        {
                S2TI = 0;
                busy = 0;
        }
        if(S2RI)
        {
                S2RI = 0;
                buffer[wptr++] = S2BUF;
                wptr &= 0x0f;
        }
}

void usart2_send(char dat)
{
        while(busy);
        busy = 1;
        S2BUF = dat;
}

void usart2_sendstr(char *p)
{
        while(*p)  //到停止位结束
        {
                usart2_send(*p++);
        }
}
复制代码

主程序

usart2_sendstr("Uart Test!\r\n");
复制代码

5.串口通信应用：copy实例里的串口设置函数。二十集的作业独立思考完成不了。。

/*
项目名称：简易串口控制器。

1.串口发送字符        Ax\r\n，（x表示0-7）板子点亮对应LED
2.串口发送                Bxxxx\r\n，xxxx表示一个四位数，四位数码管显示这个4位数
2.串口发送                Z\r\n，板子给电脑发送“Hello STC”;
3.串口发送字符        Cx\r\n，（x表示0-1）板子打开/关闭蜂鸣
4.串口发送字符        D\r\n，板子通过串口发送当前温度给电脑。

*/temp = temp_cal(ADC_Read(3));
                if(Rec_Flag == 1)
                {
                        switch(RX2_Buffer[0])
                        {
                                case 'A':
                                        if((RX2_Buffer[1] >= 48) && (RX2_Buffer[1] <= 55))  //0-9的ASCII码
                                        {
                                                LED = ~(1<<(RX2_Buffer[1]-48));
                                        }
                                        break;
                                case 'B':
                                        SEG0= RX2_Buffer[1]-48;SEG1= RX2_Buffer[2]-48;SEG2= RX2_Buffer[3]-48;SEG3= RX2_Buffer[4]-48;
                                        break;
                                case 'C':
                                        if(RX2_Buffer[1] == 48)
                                                BEEP = 0;
                                        else
                                                BEEP = 1;
                                        break;
                                case 'D':
                                        sprintf(str,"当前温度：%d\r\n",temp);                                  PrintString2(str);
                                        break;
                                case 'Z':
                                        PrintString2("Hello STC!");
                                        break;
                                default:
                                        break;
                        }
                        Rec_Flag = 0;
                }
复制代码

6.课后作业：串口控制PC（ADC按键配合）
按下按钮0-7，发送“Ax\r\n”，x：0-7；
按下8，发送“B0000\r\n”；
按下9，发送“Z\r\n”;
按下A，发送“C0\r\n”;按下B，发送“C1\r\n”；
按下C，发送“Dx\r\n”;

keynum = ADC_keyread(ADC_Read(0));
                switch(keynum)
                {
                        case 1:
                        case 2:
                        case 3:
                        case 4:
                        case 5:
                        case 6:
                        case 7:
                        case 8:
                                sprintf(str,"A%d\r\n",keynum-1);
                                PrintString2(str);
                          break;
                        case 9:
                                PrintString2("B0000\r\n");
                          break;
                        case 10:
                                PrintString2("Z\r\n");
                          break;
                        case 11:
                                PrintString2("C0\r\n");
                    break;
                        case 12:
                                PrintString2("C1\r\n");
                                break;
                        case 13:
                                PrintString2("Dx\r\n");
                          break;
                        default:
                                break;
                }
复制代码

终于终于学到串口通信，就是因为学习研发卡死在串口通信第一步，才开始重头学单片机哈哈，希望这次不要忘得太快


第二十二集 CDC串口通信打卡 2024-05-20

CDC串口通信和传统串口通信区别：
可以不断电下载；
串口通信波特率随便选也不会出错；
传统打印字符要通过sprintf转化变量为字符，CDC可以直接使用printf；
使用简单可能是可以直接用例程里的代码；
只需要一根线，usb线又供电又通信。

void main()  //程序开始运行的入口
{
        int temp;     //温度
        sys_init();  //USB功能+IO初始化
        usb_init();  //USB CDC 接口配置
        EUSB = 1;

        Timer0_Init();
        ADC_init();
        P1M0 = 0x00; P1M1 = 0x08;
        EA = 1;  //打开总中断
        while(DeviceState != DEVSTATE_CONFIGURED);

        while(1)      //死循环
        {
                delay_ms(2);
                temp = temp_cal(ADC_Read(3));
                if(bUsbOutReady)
                {
                        usb_OUT_done();  //接受应答（固定格式）
                        switch(UsbOutBuffer[0])
                        {
                                case 'A':
                                        if((UsbOutBuffer[1] >= 48) && (UsbOutBuffer[1] <= 55))  //0-9的ASCII码
                                        {
                                                LED = ~(1<<(UsbOutBuffer[1]-48));
                                        }
                                        break;
                                case 'B':
                                        SEG0= UsbOutBuffer[1]-48;SEG1= UsbOutBuffer[2]-48;SEG2= UsbOutBuffer[3]-48;SEG3= UsbOutBuffer[4]-48;
                                        break;
                                case 'C':
                                        if(UsbOutBuffer[1] == 48)
                                                BEEP = 0;
                                        else
                                                BEEP = 1;
                                        break;
                                case 'D':
                                        printf("当前温度：%d\r\n",temp);
                                        break;
                                case 'Z':
                                        printf("Hello STC!");
                                        break;
                                default:
                                        break;
                        }
                        Rec_Flag = 0;
                        //USB_SendData(UsbOutBuffer,OutNumber);
                        usb_OUT_done();
                }
                if(TIME_10MS == 1)
                {
                        TIME_10MS = 0;
                }
        }
}
复制代码

之前也是一直在使用CDC，不过还是云里雾里的，多应用试试看吧。


第二十三集 看门狗打卡 2024-05-20

1.系统复位方式：上电复位；低压复位；复位脚复位（低电平）；看门狗复位。
2.看门狗：是一个计数器，其基本功能是在软件问题和程序跑偏后重启系统，看门狗正常工作时会自动计数，程序进程会定时将其归零。如系统在某个地方卡住或者跑了，定时器就会溢出，系统强制复位。使用有看门狗的芯片时要注意清理看门狗。看门口是独立的计数器，普通的计数器不可代替。
3.看门狗控制寄存器WDT_CONTR：WDT_FLAG溢出标志；EN_WDT使能标志；CLR_WDT定时器清零（喂狗）；IDL_WDT，空闲时是否计数；WDT_PS[2:0]时钟分频系数；
4.实现代码：

void WDT_init(void)  //初始化WDT设置
{
        WDT_CONTR = 0x24;  //EN_WDT = 1;使能看门狗，WDT_PS[2:0]=100,分频系数32
}

void WDT_feed(void)  //看门狗喂狗
{
        WDT_CONTR = 0x34;  //EN_WDT=1，使能看门狗；CLR_WDT=1,看门狗定时器清零；WDT_PS[2:0]=100,分频系数32
}
复制代码

void main()  //程序开始运行的入口
{
复制代码

注意：等待喂狗的时间要大于代码需要执行的时间，留有余量；

第二十四集 比较器打卡 2024-05-21

1.作用：通过比较两端的电压大小，来及时响应某些动作；
2.原理：比较运放的正端电压和负端电压；若V+>V-,输出1，反之为0；
3.比较器初始化函数：

void CMP_init(void)  //初始化CMP设置
{
        CMPEXCFG = 0x00;
        CMPEXCFG |= 0xc0;                           //比较器DC迟滞输入选择，0:0mV; 0x40:10mV; 0x80:20mV; 0xc0:30mV(一般选最大)

//  CMPEXCFG &= ~0x04;                          //P3.6为CMP-输入脚
        CMPEXCFG |= 0x04;                           //内部1.19V参考电压为CMP-输入脚

        CMPEXCFG &= ~0x03;                          //P3.7为CMP+输入脚
//  CMPEXCFG |= 0x01;                           //P5.0为CMP+输入脚
//  CMPEXCFG |= 0x02;                           //P5.1为CMP+输入脚
        CMPEXCFG |= 0x03;                           //ADC输入脚为CMP+输入脚


        CMPCR2 = 0x00;
        INVCMPO = 0;                                //比较器正向输出
//  INVCMPO = 1;                                //比较器反向输出
        DISFLT = 0;                                 //使能0.1us滤波
//  DISFLT = 1;                                 //禁止0.1us滤波
//  CMPCR2 &= ~0x3f;                            //比较器结果直接输出
        CMPCR2 |= 0x10;                             //比较器结果经过16个去抖时钟后输出

        CMPCR1 = 0x00;
//  PIE = 0;                                    //禁止比较器上升沿中断
        PIE = 1;                                    //使能比较器上升沿中断
//  NIE = 0;                                    //禁止比较器下降沿中断
        NIE = 1;                                    //使能比较器下降沿中断

//  CMPOE = 0;                                  //禁止比较器输出
        CMPOE = 1;                                  //使能比较器输出

        CMPO_S = 0;                                 //选择P3.4作为比较器输出脚
//  CMPO_S = 1;                                 //选择P4.1作为比较器输出脚
        CMPEN = 1;                                  //使能比较器模块
}
复制代码

4.作业：用ADC按键和比较器的方式控制数码管显示当前比较结果，电压大于1.19V显示“On”，否则显示“OFF”；

bit temp = 0;while(1)      //死循环
        {
                delay_ms(2);
                if(bUsbOutReady)
                {
                        //USB_SendData(UsbOutBuffer,OutNumber);
                        usb_OUT_done();
                }
                if(TIME_10MS == 1)
                {
                        TIME_10MS = 0;
                        //ADC_Read(0);
                        if(temp)
                        {
                                SEG0 = 0;     //O
                                SEG1 = 22;  //
                                SEG2 = 20;  //n
                        }
                        else
                        {
                                SEG0 = 0;     //O
                                SEG1 = 23;  //F
                                SEG2 = 23;  //F
                        }
                }void CMP_isr() interrupt 21
{
        CMPIF = 0;    //清除中断标志
        if(CMPRES)         //为1，正端电压大于负端电压
        {

        }
        else               //为0，正端电压小于负端电压
        {

        }
        temp = CMPRES;     //中断方式读取比较器比较结果
}
复制代码

注意变量定义的位置；


第二十五集 flash模拟EEprom ，跌在坑底躺平了 不知道为什么就是没看懂 ， 先接着学之后再回过头来，总要继续的吧，不然就一点事也没得做 ，还是入门级

第二十六集 DS18B20温度传感器打卡  2024-05-28~05-30

1.DS18B20简介：数字温度传感器，输出数字信号；单线发送温度信息，三个引脚，正极和负极和DQ脚
2.DS18B20代码过程：

国学***

咋了，前面发的贴 看不到了吗

好学***

国学*** 发表于 2024-4-17 13:25
咋了，前面发的贴 看不到了吗

没有啊 只是之前是回复在视频教学帖子下面，工作人员建议我开个新帖记录打卡

好学***

这图片排列这么混乱的吗

好学***

怎么又突然冒出bug

好学***

原来是因为我没有选择那个图片他就跑到最末尾去了

好学***

哟西粘代码比粘截图好多了，又学到了

小涵***

组织***

好学*** 发表于 2024-4-17 13:38
没有啊 只是之前是回复在视频教学帖子下面，工作人员建议我开个新帖记录打卡 ...

我也是搞错了

好学***

eeprom真的没搞懂，改写CDC也没搞清楚，又要跌在坑里躺下了
