有关低压检测的问题

打卡等级：以坛为家II
打卡总天数：455
最近打卡：2025-06-10 13:10:51

已绑定手机

236 主题	340 回帖	1650 积分

积分: 1650

发表于 2024-4-13 08:38:36 | 显示全部楼层 |阅读模式

单片机配置成3V低压中断，电压在3V以下浮动会不会一直触发低压中断

回复

使用道具举报送花

打卡等级：偶尔看看III
打卡总天数：59
最近打卡：2025-06-16 09:28:41

1 主题	95 回帖	830 积分

积分: 830

发表于 2024-4-13 11:04:44 | 显示全部楼层

会一直触发
直到电压低于POR电压产生复位
或者电压高于LVD电压

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：422
最近打卡：2025-06-16 00:53:18

0 主题	336 回帖	1628 积分

积分: 1628

发表于 2024-4-13 11:39:26 | 显示全部楼层

你打开了全局中断和低压中断允许位，发生了低压中断就会置位低压中断标志位，单片机响应中断后会先清零中断标志位，然后调用相应的中断函数，退出中断函数后，低压一直存在，中断也一直会产生，具体怎么操作看你的需求了

回复支持反对

使用道具举报送花

打卡等级：常住居民II
打卡总天数：99
最近打卡：2025-06-16 09:28:47

733 主题	1万回帖	1万积分

积分: 16649

发表于 2024-4-13 18:24:35 | 显示全部楼层

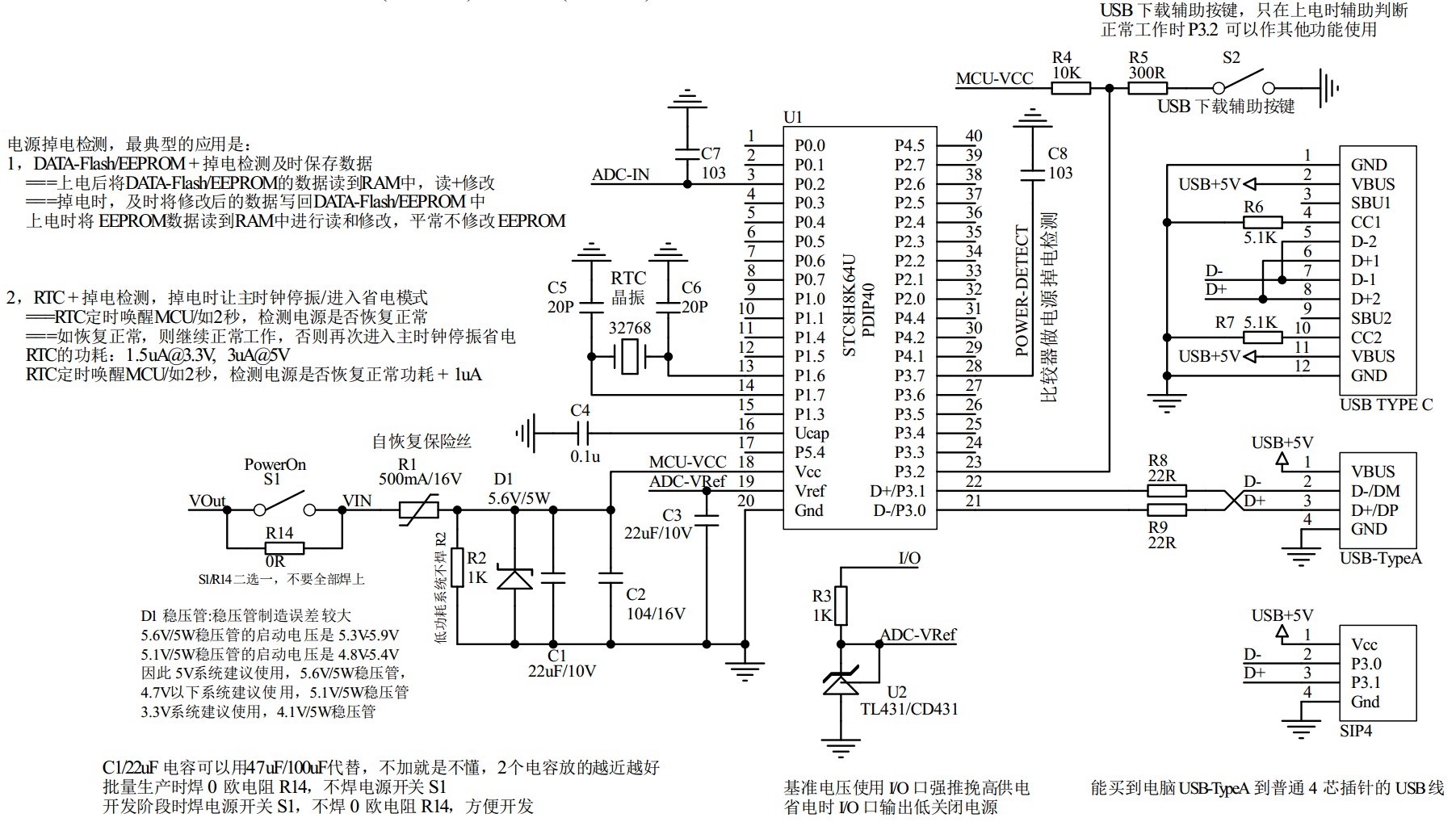

用比较器做外部低压检测，看这篇文章


完整的系统设计参考原理图@STC8H8K64U, @STC32G12K128 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)



回复支持反对

使用道具举报送花
