100%直插风格的 8H/32G最小系统板

晓***

ACL*** 发表于 2024-4-12 14:31
引脚丝印旋转 180° 的话，或许会好看一点儿

很有道理啊，我也考虑过这个问题，考虑到STC单片机的下载口都在屁股附近，又不太想把D+D-拉太远，就成现在的样子了，下次改一版转180°的

晓***

王子*** 发表于 2024-4-12 20:42
晶振的固定方法讲究啊

一些比较古老的板子都这样固定晶振的，个人觉得比较合理，不会加热到晶振外壳，也能有比较好的固定效果。

社区***

既然画了板子，就应该焊个LQFP48。DIP40封装的片子，我是配个座子直接引线用。

晓***

社区*** 发表于 2024-4-13 09:04
既然画了板子，就应该焊个LQFP48。DIP40封装的片子，我是配个座子直接引线用。 ...

画板子并不是什么大费周章的事情，玩直插也就是纯粹的情怀，我大部分产品都是优先选择QFN封装，LQFP都嫌大。

神***

C5，错误，改成 22uF

C5用 0.1uF 会自激，C5要大于 10uF
===理由，看对方的数据手册，我是听的汇报结果


R6 改成 2K

R6 太小，启动时冲击电流太大，容易烧 S8550
===我是听的汇报结果

所以跟着我们专业的推荐走，我们也是走了弯路才成为老师的老师的
===大家少抄哪些没经验的外行电路，还不知道错在哪
===在我们这个不留情面的纯技术论坛，是一种走在大师道路上的幸福
===毫无保留的指出你错了，请前进

晓***

神*** 发表于 2024-4-13 21:37
C5，错误，改成 22uF

您好，对于这两处错误我不太明白，您可以解释一下我的选型参数有什么不妥吗？

神***

另外多学习我老师的电路

【新提醒】完整的系统设计参考原理图@STC8H8K64U, @STC32G12K128 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

晓***

神*** 发表于 2024-4-13 21:37
C5，错误，改成 22uF

C5用 0.1uF 会自激，C5要大于 10uF

好的，谢谢您的指导

神***

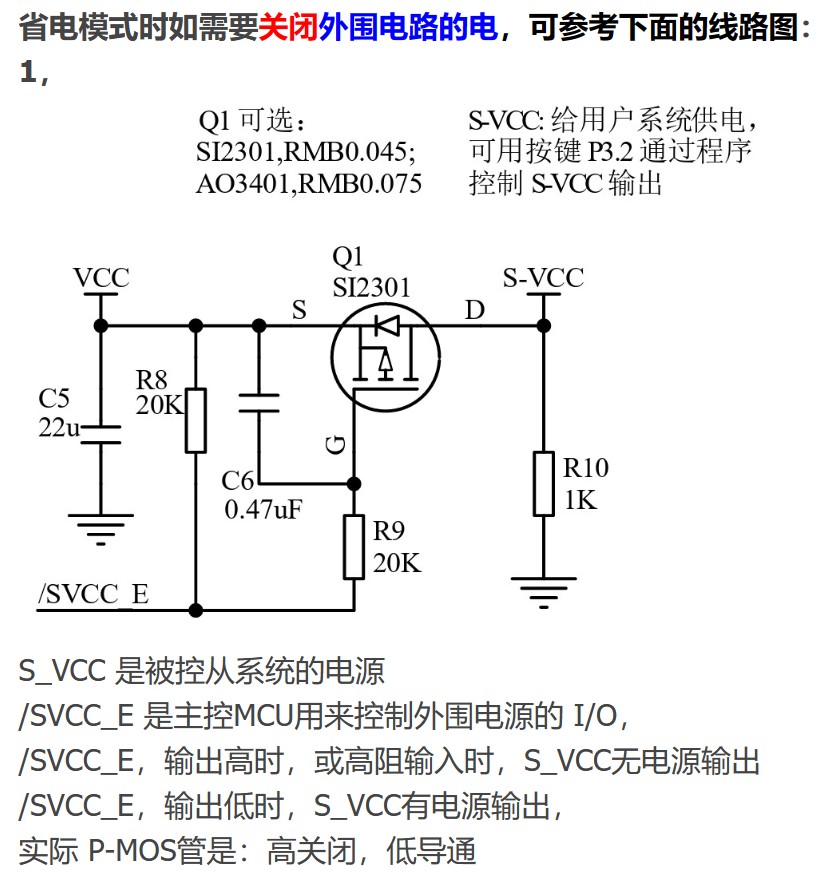

电源开关参考我们下面的电路来改成你需要的

神***

上面这2处特别加的电容，是让管子缓慢导通，关后开时，
防导通瞬间电流太大，烧了管子，或者把源头的电脑的电源挂了

这也是你要抄官方最新无保留最高水平电路，否则成为大师的道路会很漫长





此处 4.7uF 电容，是防导通瞬间冲击电流太大，部分电脑USB供电的电源会挂了
让管子缓慢导通，平稳过渡下


我们战斗在第一线，经验多，先模仿我们的千锤百炼的正确电路
那种没量的电路，他们不知到他们的正确电路，为啥专家会讲是错误电路
