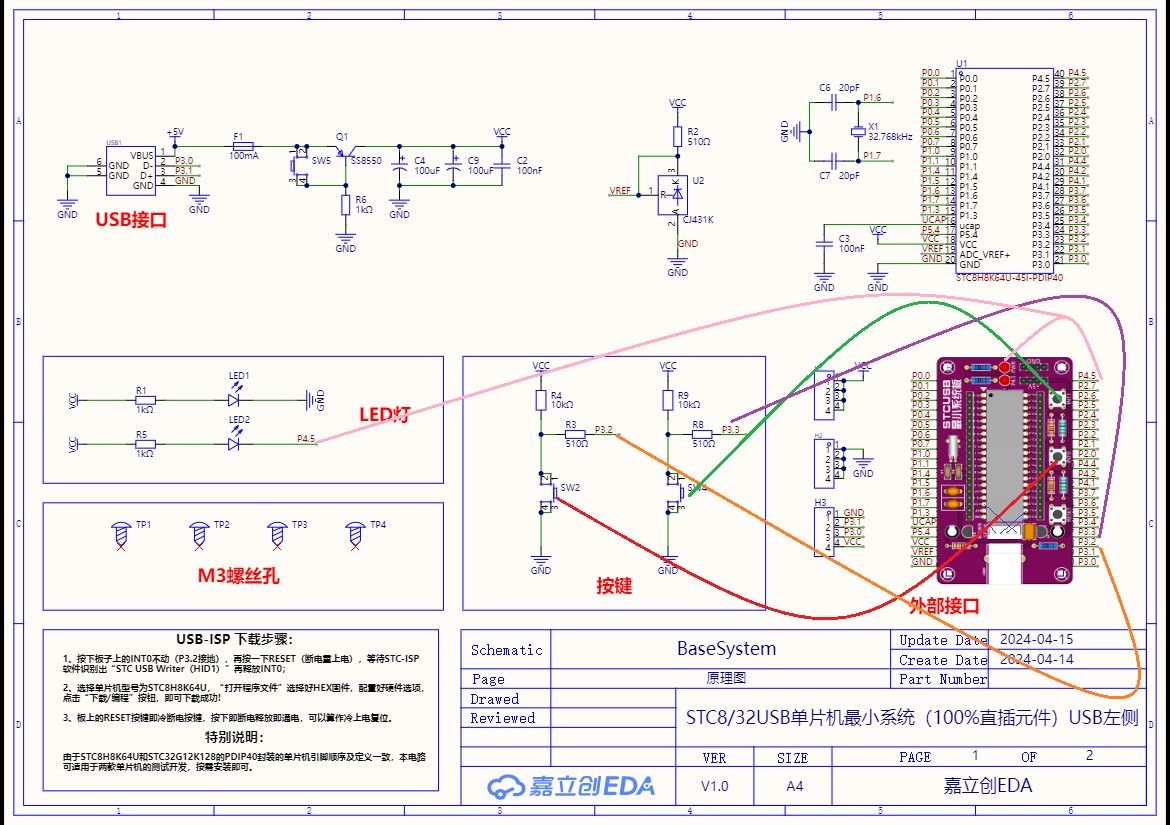

100%直插风格的 8H/32G最小系统板

men*** · 发表于 2025-10-24 20:07:59

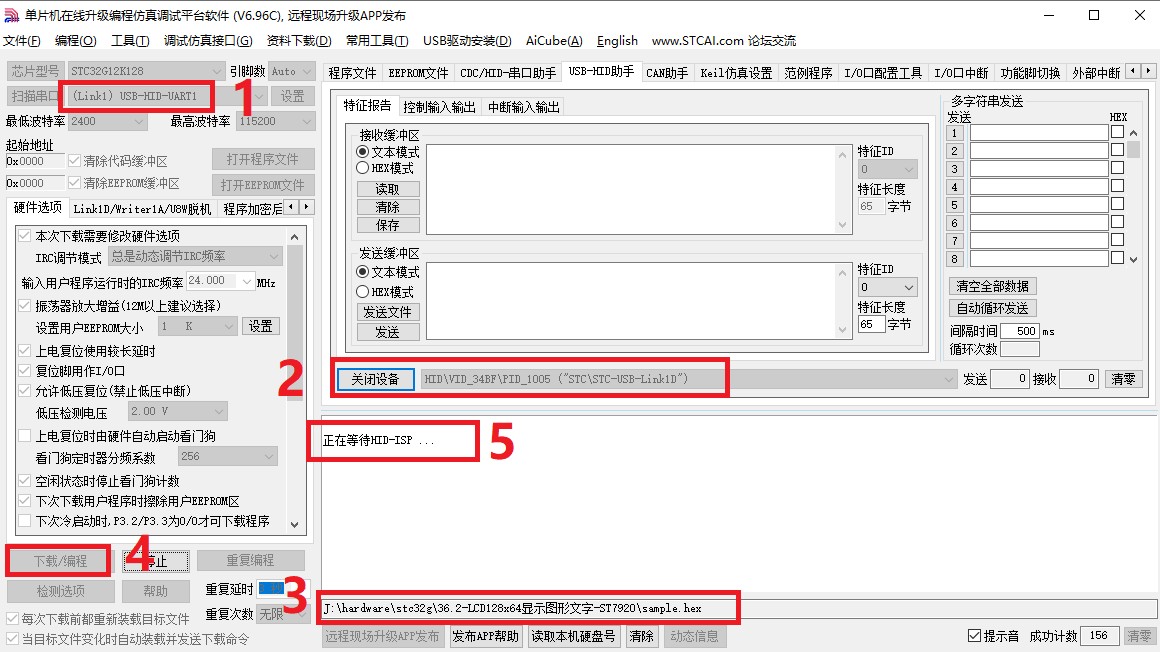

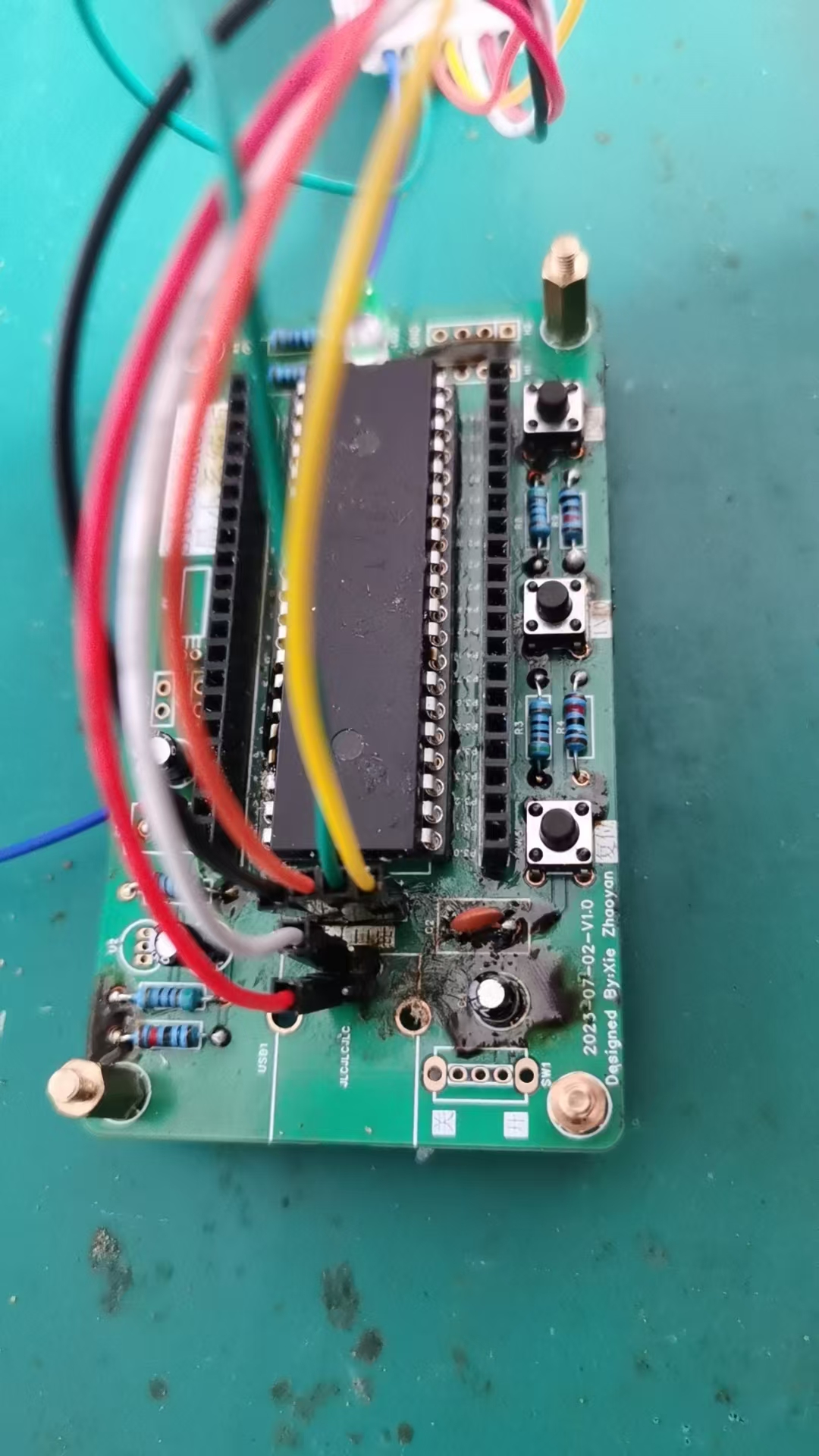

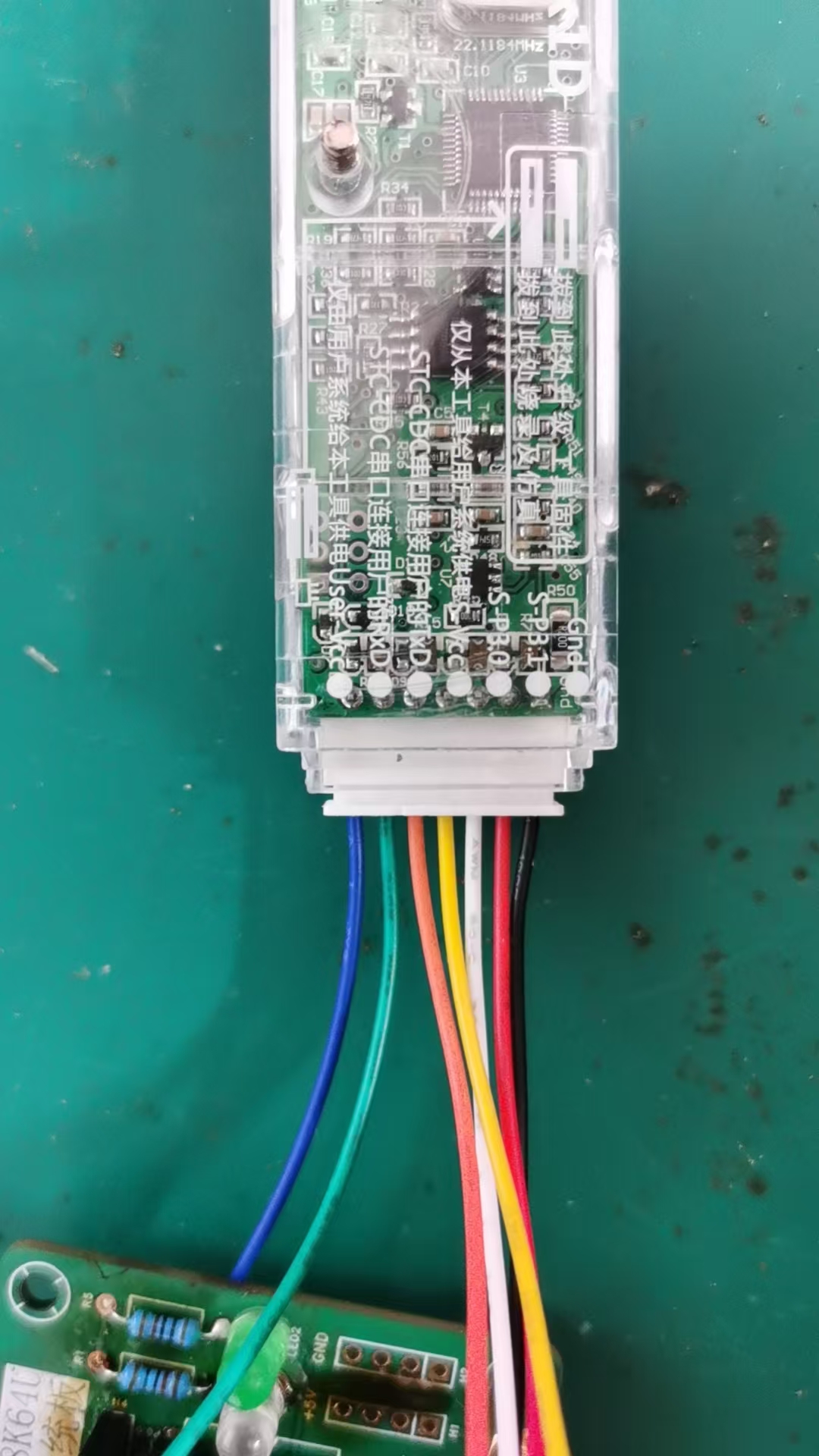

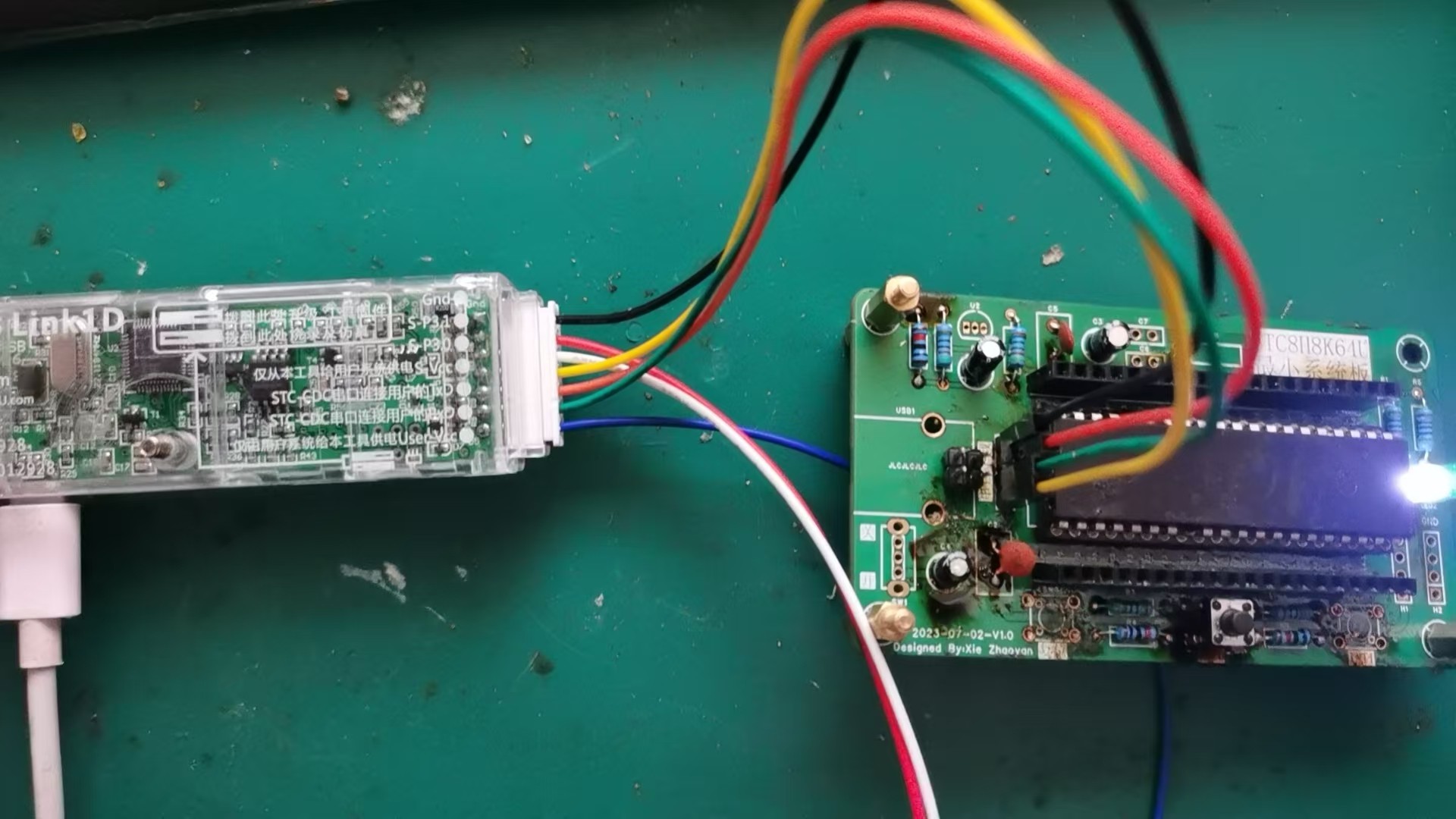

为什么不用USB-Link1D原装的转接线呢。即清晰，又不容易出错

xie2*** · 发表于 2025-10-25 12:44:07

xie2*** · 发表于 2025-10-25 12:46:59

xie2*** · 发表于 2025-10-25 13:52:49

bazc*** · 发表于 2025-11-1 22:07:43

还是蛮好看的

xie2*** · 发表于 2025-11-5 11:34:25

神*** 发表于 2024-4-13 21:37

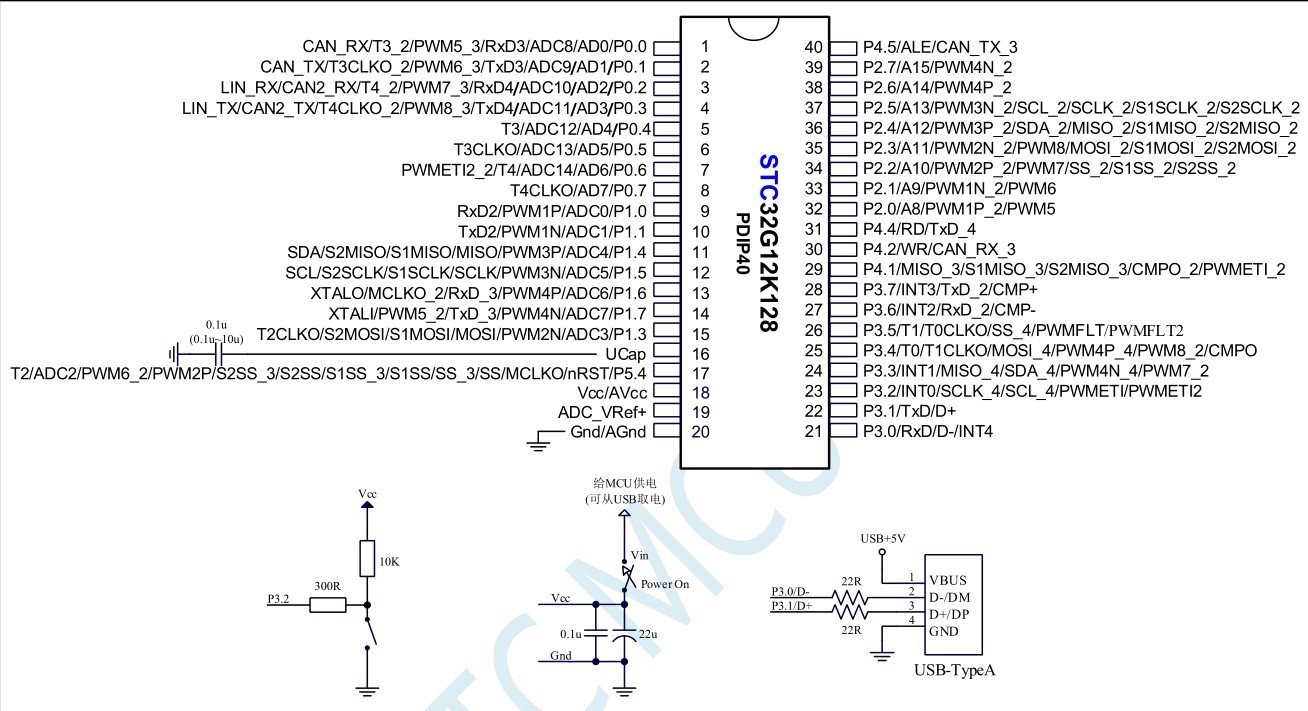

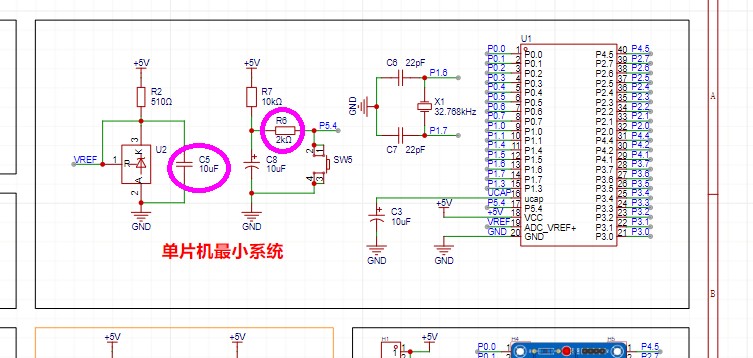

C5，错误，改成 22uF

C5用 0.1uF 会自激，C5要大于 10uF

大佬你说的C5 用0.1uF 会自激，这里发生自激的表现是啥呢？是不是无法进入usb writer 模式?

我心*** · 发表于 2025-12-15 22:18:00

今天看到此帖，觉得板子做得挺漂亮。
从嘉立创开源广场上也看了你参考的项目，上面没改相关的不足之外。
你的项目设计文件能分享一下吗？

晓*** · 发表于 2025-12-15 23:07:56

xie2*** 发表于 2025-11-5 11:34
大佬你说的C5 用0.1uF 会自激，这里发生自激的表现是啥呢？是不是无法进入usb writer 模式? ...

自激就是TL431两端的电压会产生强烈的有规律的噪声，影响ADC采集。
