PCB板线路宽度与载流量匹配关系

网***

PCB走线理论载流量是建立在几种条件下给出的,只做参考不能生搬硬套,要看具体使用条件和需求.
通常导线截面积选择是从两个角度确定的,温升限制原则和电压跌落原则.
满足最高温升条件下,如果对电压跌落无特殊要求,导线截面积可能不需要很大就能满足,
如果对电压跌落有要求,即使温升不高可能也需要很大截面积导体.
如果导线长度短,并且连到其他散热良好的元件上,那么即使比较小的截面积铜皮也不会引起过热.
所以,实际电路选多宽的PCB走线,要根据实际情况处理,以实际测试满足要求为准

小***

网*** 发表于 2024-4-11 11:34
PCB走线理论载流量是建立在几种条件下给出的,只做参考不能生搬硬套,要看具体使用条件和需求.
通常导线截面 ...

zhude***

网*** 发表于 2024-4-11 11:34
PCB走线理论载流量是建立在几种条件下给出的,只做参考不能生搬硬套,要看具体使用条件和需求.
通常导线截面 ...

您说的有道理。回头还得向您请教。谢谢指点！

zhude***

小*** 发表于 2024-4-11 07:29
载流量不够可以线路上锡处理

您好！你在工程中做个在线路上上锡的实际应用么？我想知道上锡处理后线路的载流量如何计算，也就是上锡后线路的截面积能精确控制么？我看一些PCB板上锡后并不是很均匀

小***

不可能做到很均匀，你可以拆一个电脑的开关电源，里边就有铜皮上锡来加大电流的

小***

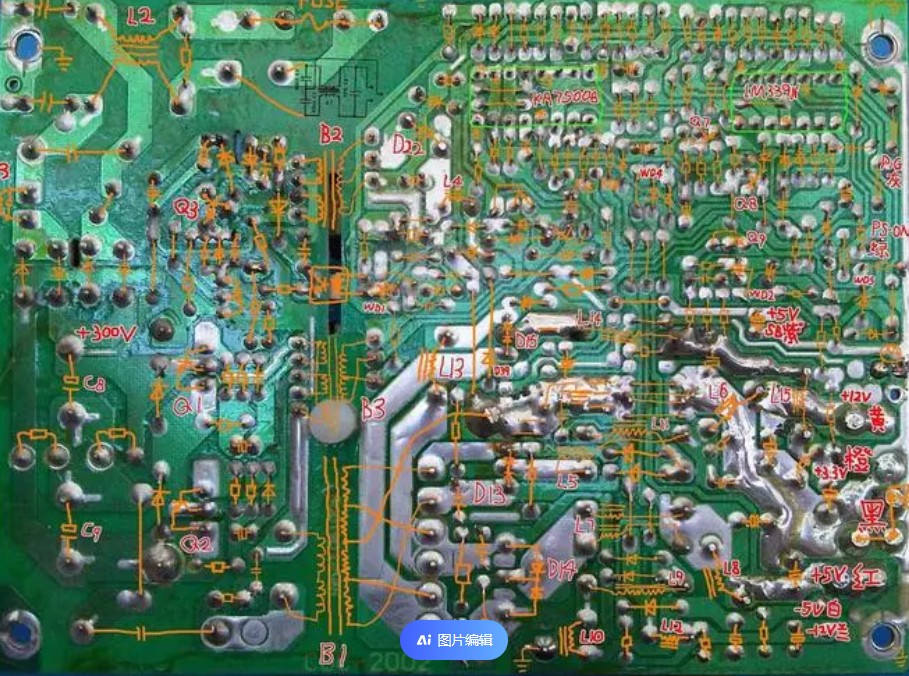

这是一个网上找的照片

小***

可以参考一下

zhude***

zhude*** 发表于 2024-5-10 12:11
您好！你在工程中做个在线路上上锡的实际应用么？我想知道上锡处理后线路的载流量如何计算，也就是上锡后 ...

是的，我就是看到一些实物后觉得它不是很均匀。我们做的产品中要求线路的横截面积很精确，所以烫锡可能够呛

zhude***

小*** 发表于 2024-5-10 15:05
可以参考一下

十分感谢您的帮助
