关于用STC-USB Link1D进行硬件仿真的疑问

newl***

8051*** 发表于 2024-4-8 17:24
STC32G12K128系列芯片制作成串口和USB仿真芯片后, 必须使用USB下载才能恢复正常下载
否则会出现"硬件选项 ...

谢谢你您的回复，按照这个办法，现在可以了

newl***

国学*** 发表于 2024-4-7 17:05
你的表述不够详细，可以打包传上来，大家一起帮你分析

试验箱重新设置成硬件仿真后，我把一些不必要的程序删除后，硬件仿真可以对P2口操作了，因为这是程序的开始，前边只是执行了定时器的初始化，我怀疑是定时器的运行影响了P2口的操作，我回头再试下，谢谢。

newl***

国学*** 发表于 2024-4-7 17:05
你的表述不够详细，可以打包传上来，大家一起帮你分析

版主您好：程序我只取了重点部分，现在又出现新的问题，程序乱跑，也请大家一起看看，谢谢。

                                $include (STC32G.INC)
                                ORG                0000H
                                LJMP        INIT
                                ORG                0100H
INIT:
                                MOV                20H,#0
                                MOV                21H,#0
                                MOV                22H,#0
                                MOV                23H,#0
                                MOV                24H,#0
                                MOV                25H,#0
                                MOV                26H,#0
                                MOV                27H,#0
                                MOV                28H,#0
                                MOV                P0,#10100110B
                                MOV                P1,#00000011B
                                MOV                P2,#11100001B
                                MOV                P3,#00111100B
                                MOV                P4,#00000000B
                                MOV                P5,#00001111B
MAIN:                        INC                A
                                LJMP         MAIN
                                END

设置实验板为硬件模式后，在Keil C中进入硬件仿真模式，这是刚进入仿真模式的图片，可以看到指示要执行的语句箭头在第3行，这时对的

newl***

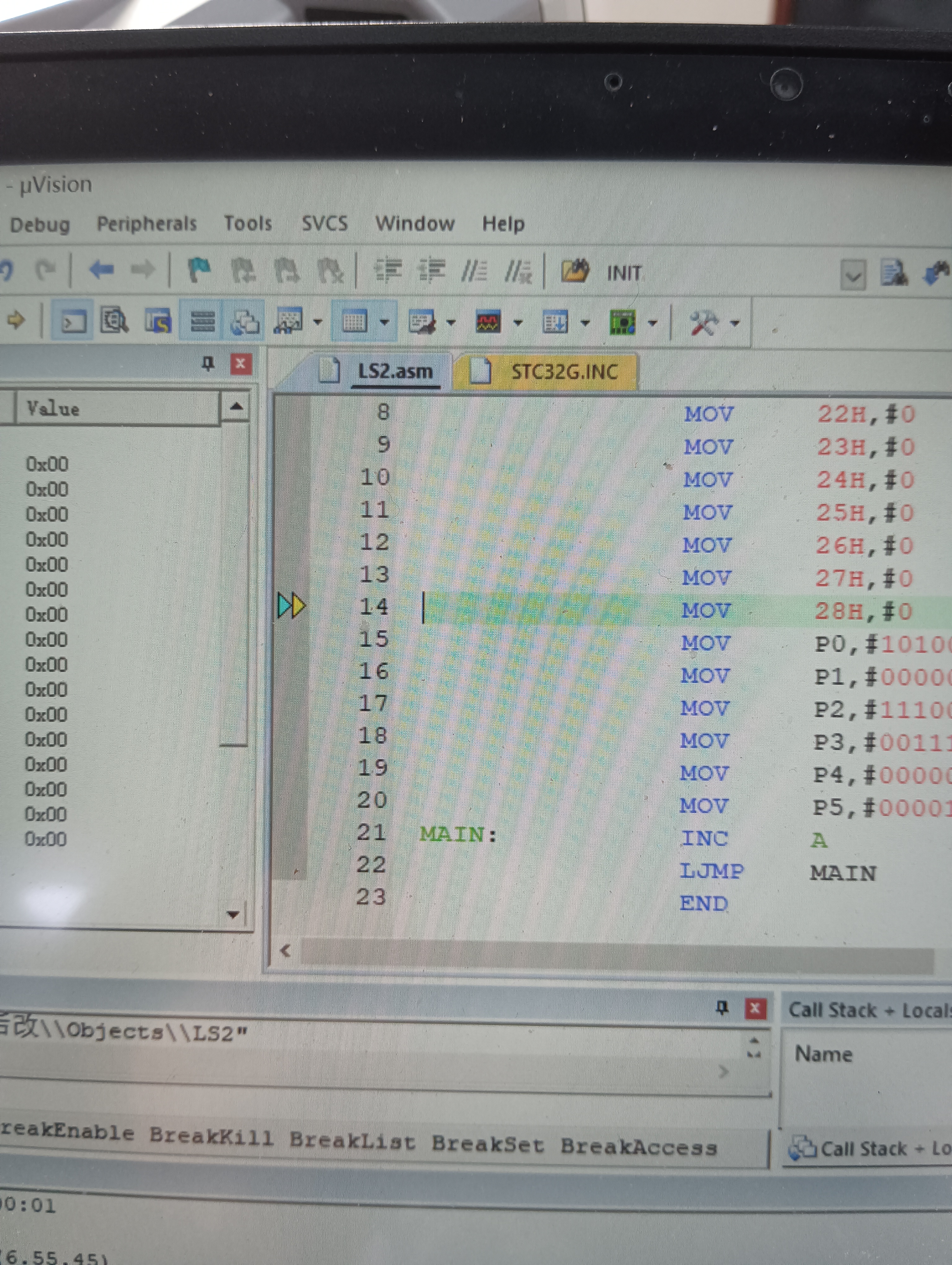

点击单步执行一次后，我以为指示运行语句的箭头应该在第6行，却跑到了第14行，如下图

newl***

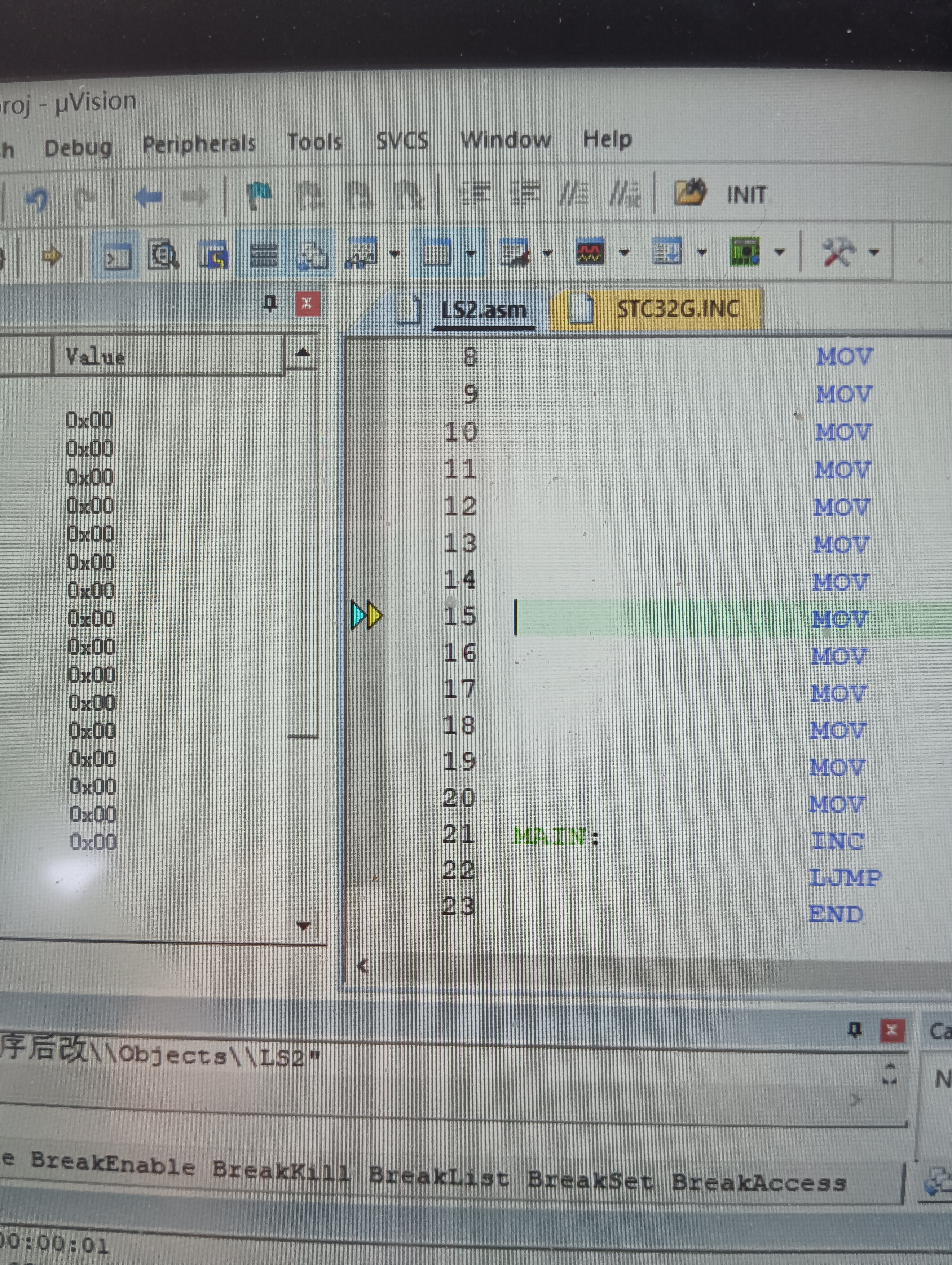

再按一次单步执行，到第15行，这应该是对的

newl***

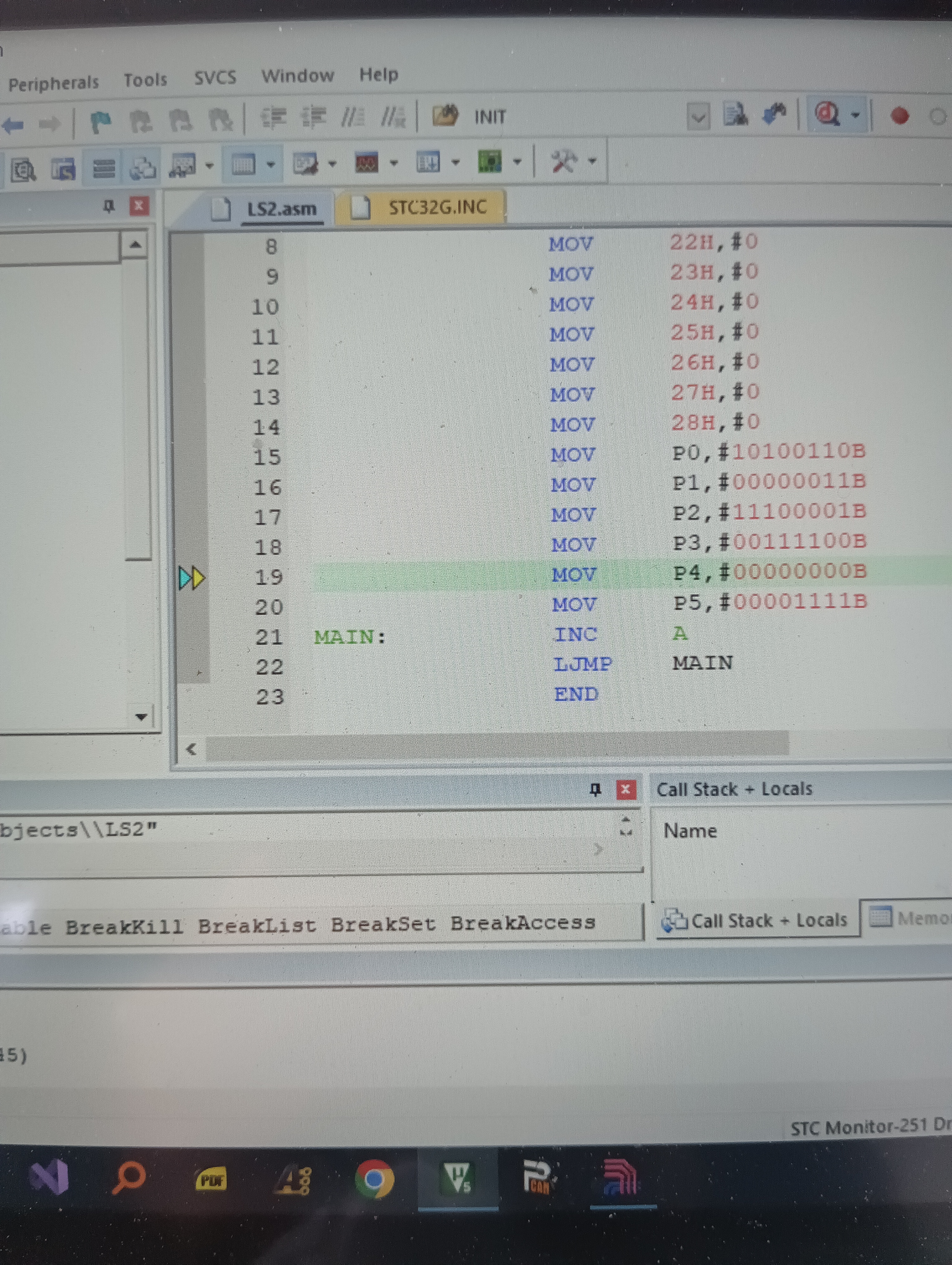

再按一次单步执行，箭头就停在15行不动了，大约过了1分钟，箭头跑到了第19行

newl***

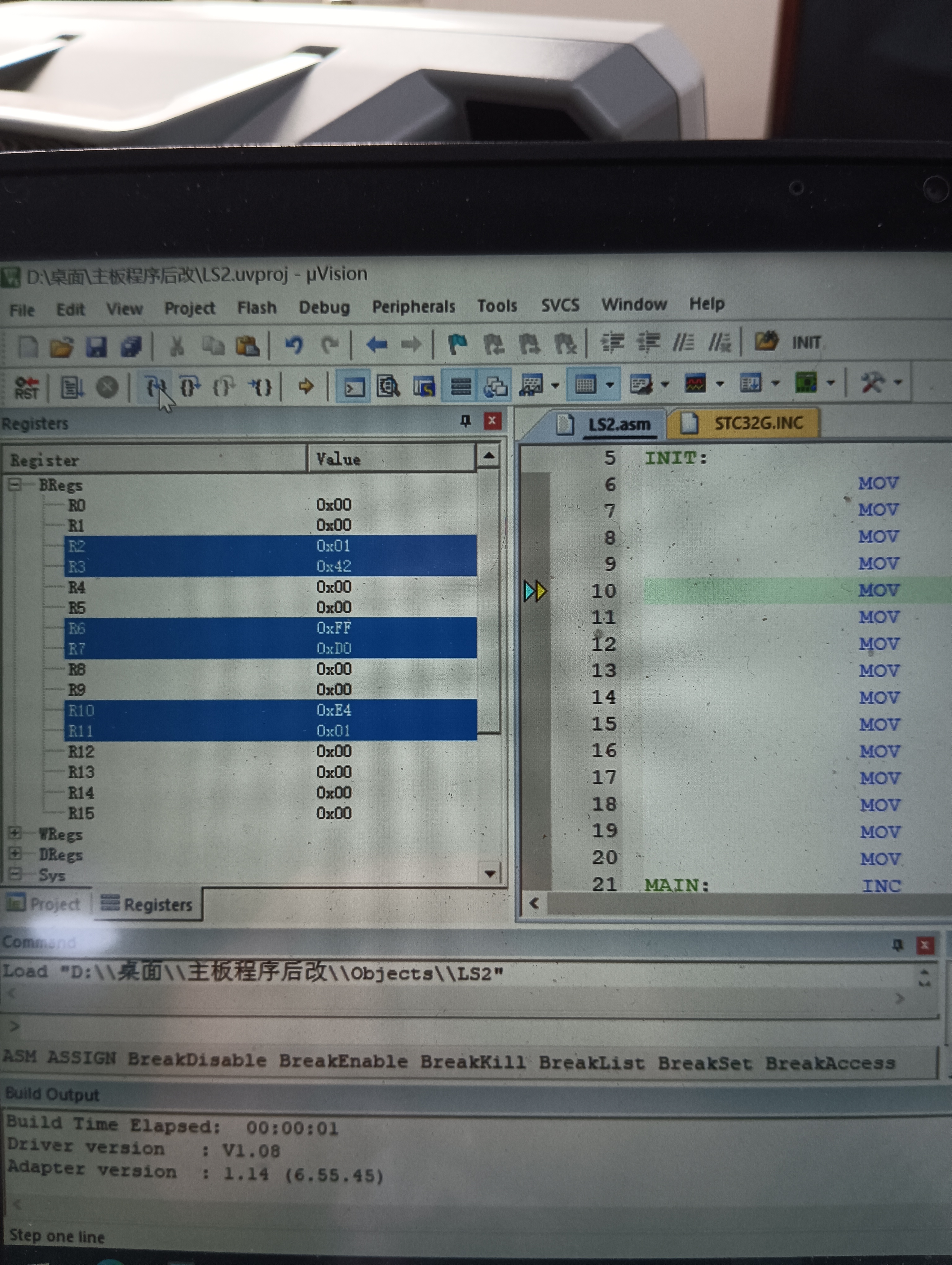

再按单步执行，好像跑到了第10行，左边的一些寄存器的值也变了，再按单步执行，程序好像就乱跑了。

newl***

硬件仿真以前没有认真用过，请大家看看问题出在哪里？谢谢。

AI***

【仿真】仿真注意事项总结 | 大家帮继续总结

鉴于部分坛友在仿真过程中会遇到仿真失败的问题，总结可能导致的原因如下：
1.  制作完仿真芯片后没有重新给 MCU 进行上电复位，就开始仿真。
     制作完仿真芯片后必须停电再上电，新的设置项[仿真芯片]才会生效
2.  如果使用 U8W/U8W -Mini 进行仿真的话，需要先设置“直通模式” ，
     具体方法参考官网https://www.stcai.com/gjrj 工具使用说明5.9 章节介绍。
3.  仿真程序不能使用 P3.0/P3.1 口。仿真监控程序占用 P3.0/P3.1 口，但不占用串口 1，用户可以将串口 1 切换到其它通道再使用。
4.  仿真监控程序占用内部扩展 RAM(XDATA)的最后 768 字节，如果程序使用 XDATA+768 字节大于芯片 XDATA 的上限，也会出错。
5.  不能仿真时钟/复位相关的功能。例如程序里面不能修改系统时钟频率，不能开启看门狗，不能进入休眠/空闲模式。
6.  P3.0/P3.1 口数据受到干扰。 仿真通过 P3.0/P3.1 口与 KEIL 驱动进行通信， 如果数据受到干扰会导致仿真出错。故障排查参考：
1)  使用优质的 USB 线、串口工具与目标板连接线；
2)  P3.0/P3.1 口外围电路上不要接影响通信的元器件;
3)  如果使用台式机的话，连接机箱背后的 USB 接口，尽量不要使用延长线；
4)  板子上如果有电机等干扰比较大的器件，仿真之前先断开。
7.   如果不是用STC-USB Link1D进行SWD仿真 ，那么不能进行 单步仿真 DPTR。
8. 使用串口或USB仿真时，当停止运行用户代码时，定时器0~4会全部停止。此时和定时器相关的硬件都会停止，
   包括串口时钟、定时器中断、定时器时钟输出等。
9.芯片的时钟不能在仿真的时候（Keil中）修改，如果需要设置时钟的话，可以在烧录时通过硬件选项进行设置。

newl***

我用试验箱的例程10，仿真，看起来程序不乱跑，难道那个小程序有问题吗？
