三极管的直插型封装问题，ebc和bec

pluto*** · 发表于 2024-4-6 08:33:56

本帖最后由 pluto1000 于 2024-4-6 08:44 编辑

各位大佬，小功率三极管常见直插型封装定义的1,2,3脚为e b c（字面朝人，管脚朝下）,

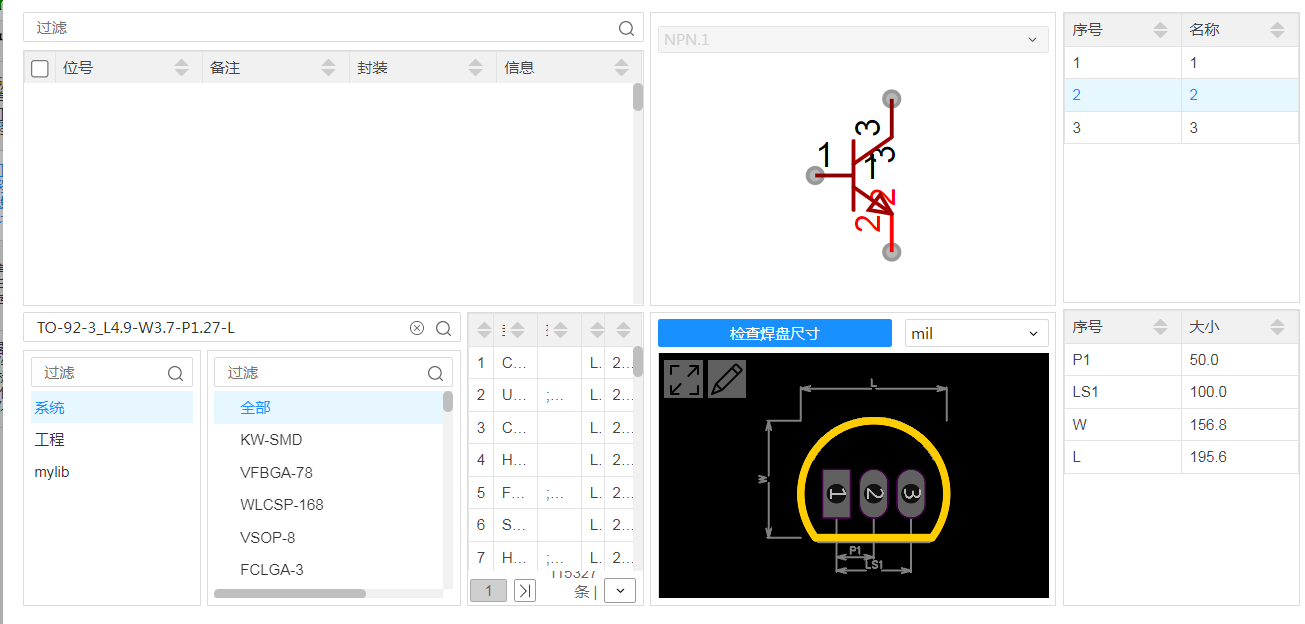

但有时会遇到b e c（字面朝人，管脚朝下）封装定义，请问市面上哪种npn或者pnp三极管是这种封装？如下图：

wan12*** · 发表于 2024-4-6 09:24:51

具体看器件手册…

一笔*** · 发表于 2024-4-6 10:08:10

我以前就吃过亏，以为封装一样引脚定义也一样，结果打板后发现C,E是反的，晕

hai*** · 发表于 2024-4-6 10:16:47

封装必须看具体手册，有时候同一个厂家，后缀不一样引脚排列也不一样

pluto*** · 发表于 2024-4-6 10:24:33

淘宝上买的三极管大部分没有手册，没法判断引脚排列，一般都是常见排列。

xxxe*** · 发表于 2024-4-6 13:15:27

情况很复杂，还是看具体元件，不要犯经验主义

大*** · 发表于 2024-4-6 15:10:11

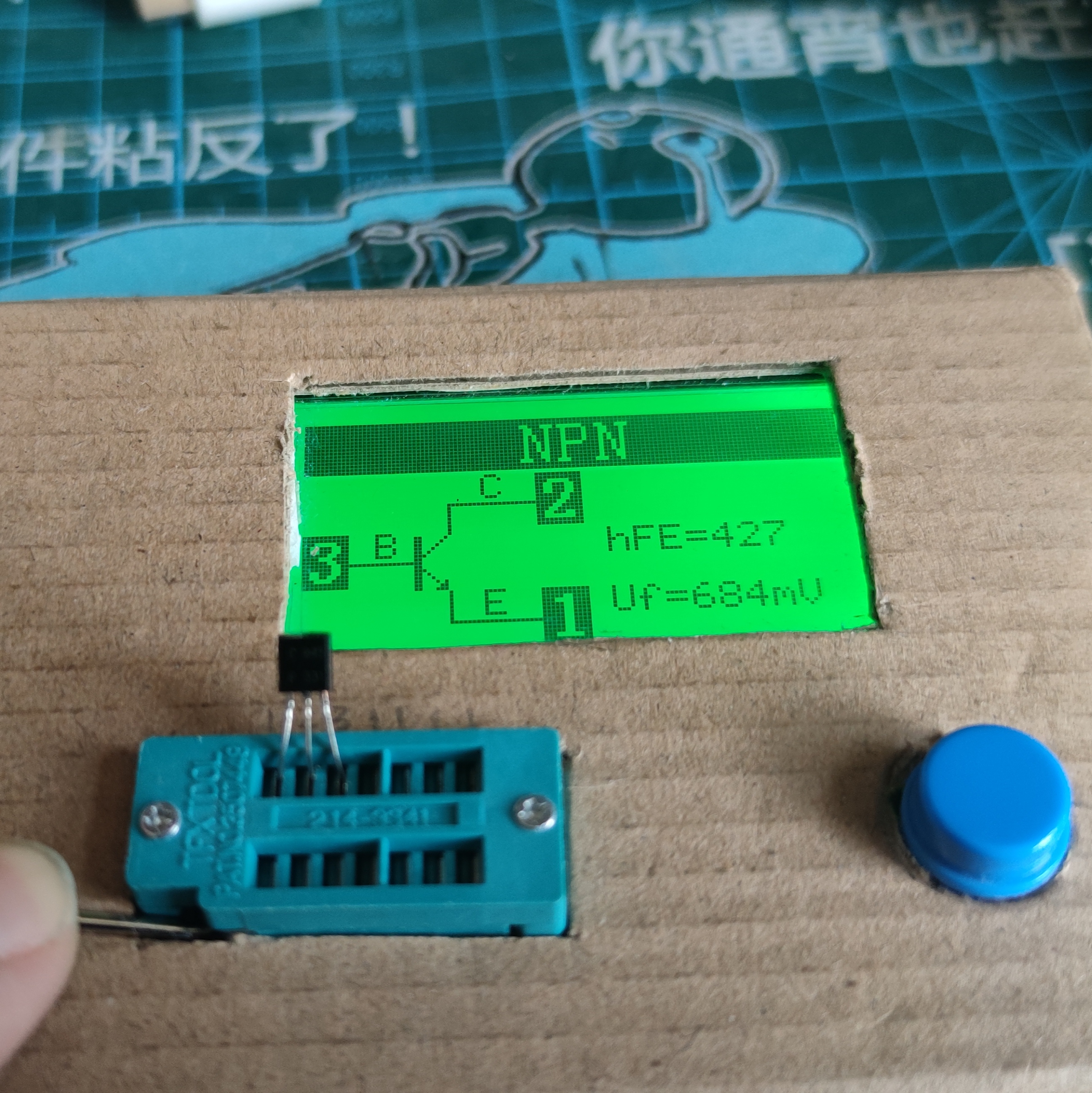

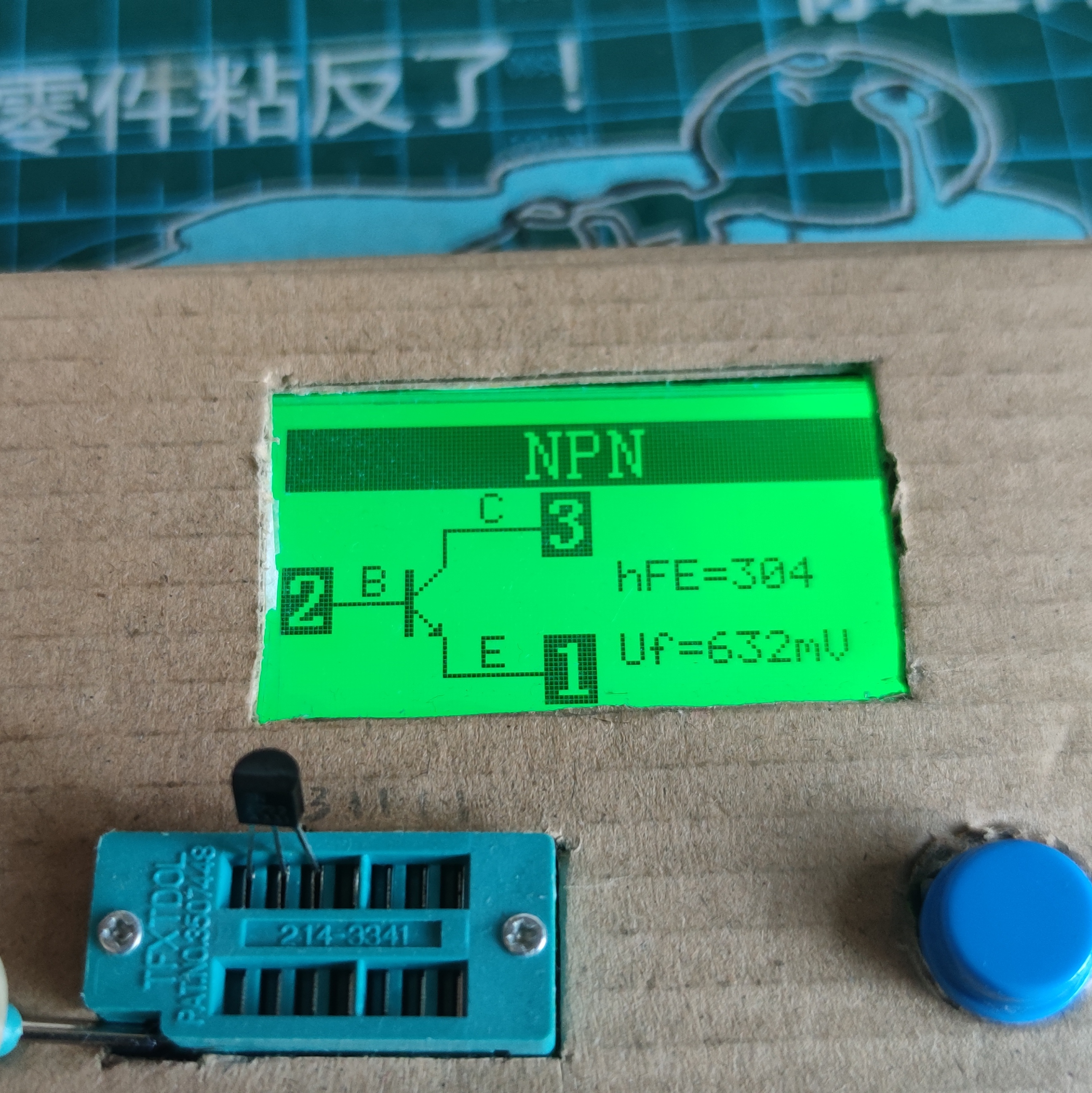

网上淘的小检测仪挺方便的。可以用之前先看一眼。

2N2222和C945

so*** · 发表于 2024-4-6 23:33:22

看数据手册

lez*** · 发表于 2024-4-7 07:48:08

PCB的封装不建议这种一排的，换一个把中间的引脚往后掰一点的三角形，好焊接，

小涵*** · 发表于 2024-4-7 08:04:45

最好还是实测一下才放心
