STC8H规格书PWMB的描述错误

wei***

        菜鸟一枚，最近需要使用STC8H1K17T的PWMB测量输入PWM波形的高电平时间。

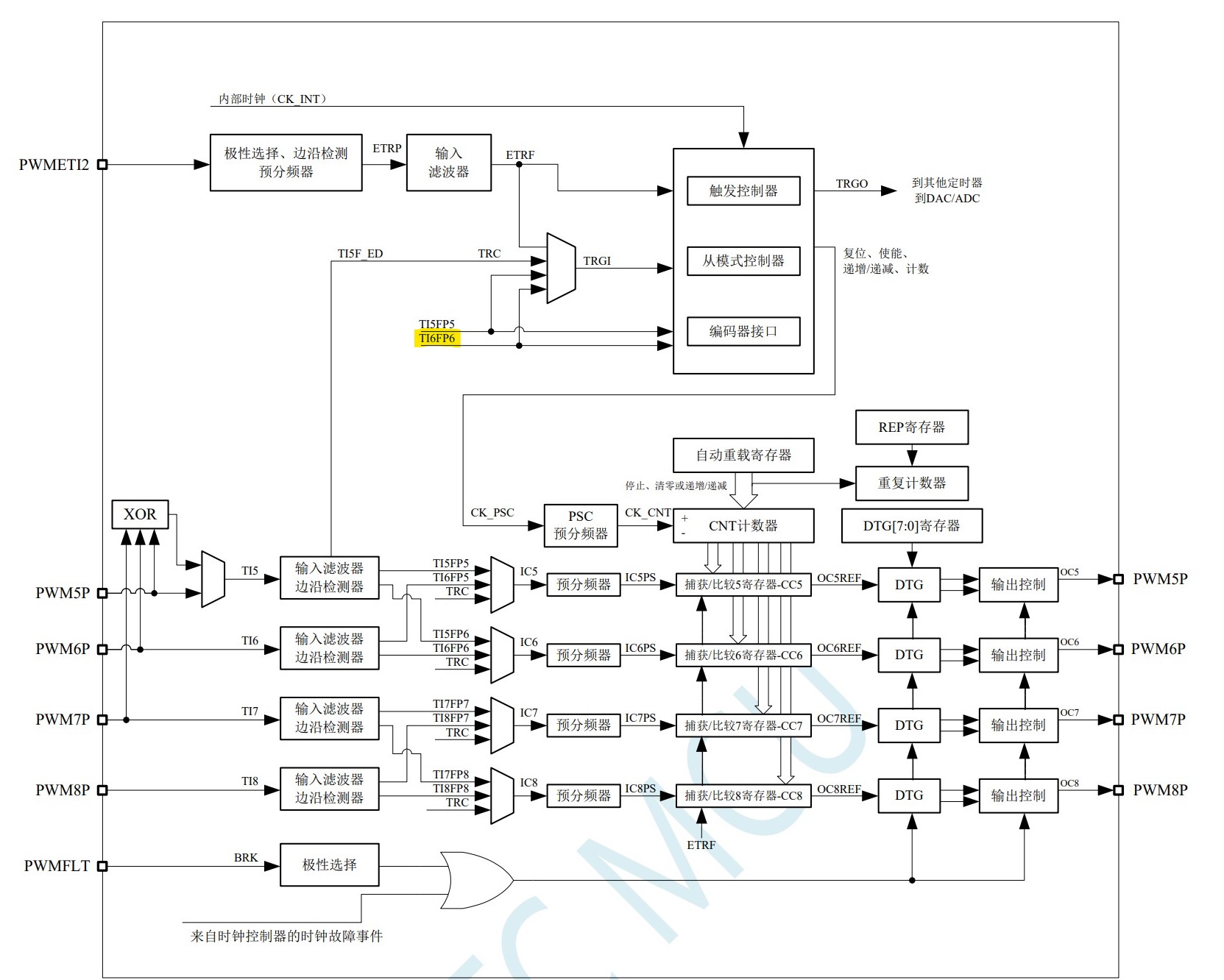

在20240202版本的STC8H数据手册中，第1064页有对从模式控制器的描述。如图所示：



图中显示TI6FP6可被设置为触发源（TRGI）。但是在手册第1103页，从模式的触发源只能

设置为TI5FP5和TI5FP6，如下图。



两者是冲突的。实际实验后发现是后者出错。相关的初始化和中断代码如下：

u8 dshot_packet[16]; // 存储dshot协议中传输的16位占空比数据
u16 dshot_packet_idx = 0;
bit dshot_ready = 0;

void pwmb_init()
{
    PWMB_PS       = 0x04; // 使能输入脚为PWM6 -> P5.4
    SET_BIT(P5M1, 4);
    RESET_BIT(P5M0, 4);
    PWMB_CCER1 = 0x00; // 关闭所有输出通道
    PWMB_CCMR1 = 0x02; // 配置PWM5为输入模式，IC5映射到TI6FP5上，进入CC5
    PWMB_CCMR2 = 0x01; // 配置PWM5为输入模式，IC6映射到TI5FP6上，进入CC6
    PWMB_CCER1 = 0x13; // 使能CC5/CC6输入捕获，CC6捕获上升沿，CC5捕获下降沿
    PWMB_PSCRH = 0x00;
    PWMB_PSCRL = 0x00;
    PWMB_IER     = 0x02; // 使能CC5中断
    PWMB_CCR6 = 0;
    PWMB_SMCR  = 0x64; // 从模式触发源为TI6FP6，触发模式为复位模式
    PWMB_CR1   = 0x01;
}

void pwmb_isr() PWMB_VECTOR
{
    if( PWMB_SR1 & 0x02 ) // CC5中断，接收DSHOT数据包
    {
        PWMB_SR1 &= ~0x02;
        dshot_packet[dshot_packet_idx++] = PWMB_CCR5;
        if( dshot_packet_idx >= 16 )
        {
            dshot_packet_idx = 0;
            dshot_ready = 1;
        }
    }
}
复制代码

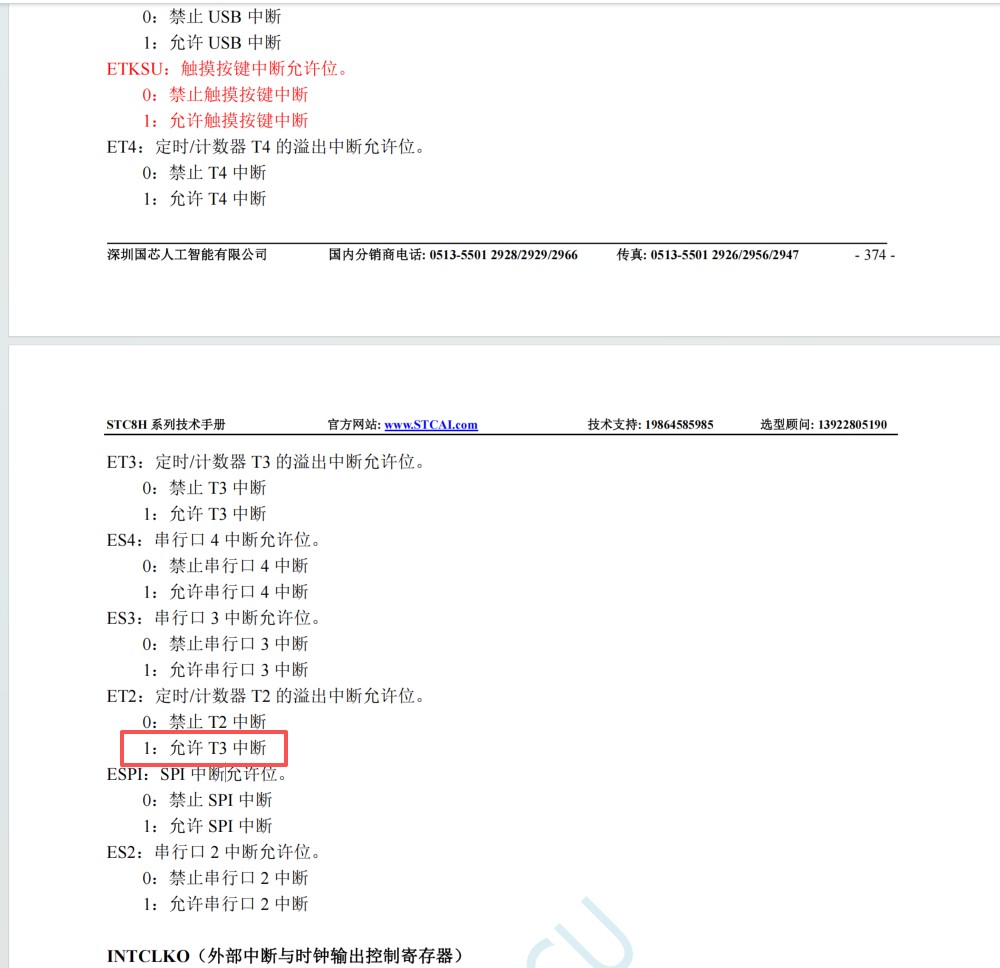

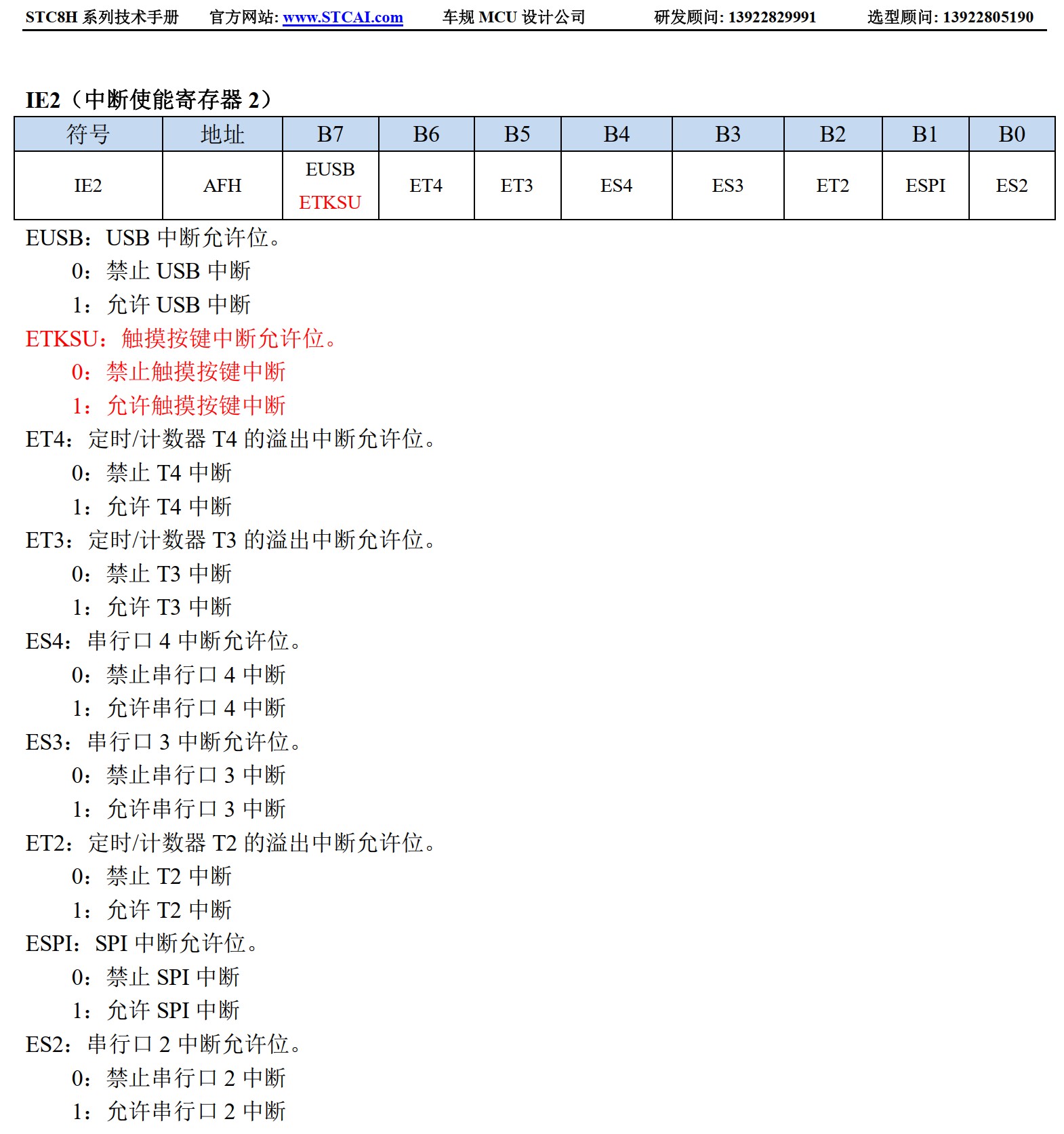

此外，第1111页最后一行红字的PWM5_CCER1应当为PWMB_CCER1。

国学***

收到，马上反馈给我同事

乘风***

编码器模式设置参考后面的SMSA/SMSB介绍

PWM5_CCER1应该是笔误，后续版本进行修改。

wei***

乘风*** 发表于 2024-4-7 09:33
编码器模式设置参考后面的SMSA/SMSB介绍

PWM5_CCER1应该是笔误，后续版本进行修改。 ...

您好，不是编码器模式，而是触发源选择TSB[2:0]中，说明触发源TRGI可以选择为TI5FP5和TI5FP6，而框图中却是TI5FP5和TI6FP6。可以看我1楼红箭头标出来的路线。至于编码器模式，我没有实际进行测试。
