8G系列的PCA/CCP/PWM, 10位PWM

leit***

leit*** 发表于 2024-4-5 20:47
大佬，我这个不是单纯的只要发10位pwm波，这个我已经验证过了，是完全可行的，我前面还有一个AD采样，我 ...

还有一点就是10位的重装值改写时必须要先关了pwm使能，然后写，再打开pwm使能，这样才能让其跟着采样值走

神***

等我同事上班后，请他们看下

leit***

神*** 发表于 2024-4-5 21:08
等我同事上班后，请他们看下

好的，感谢大佬

leit***

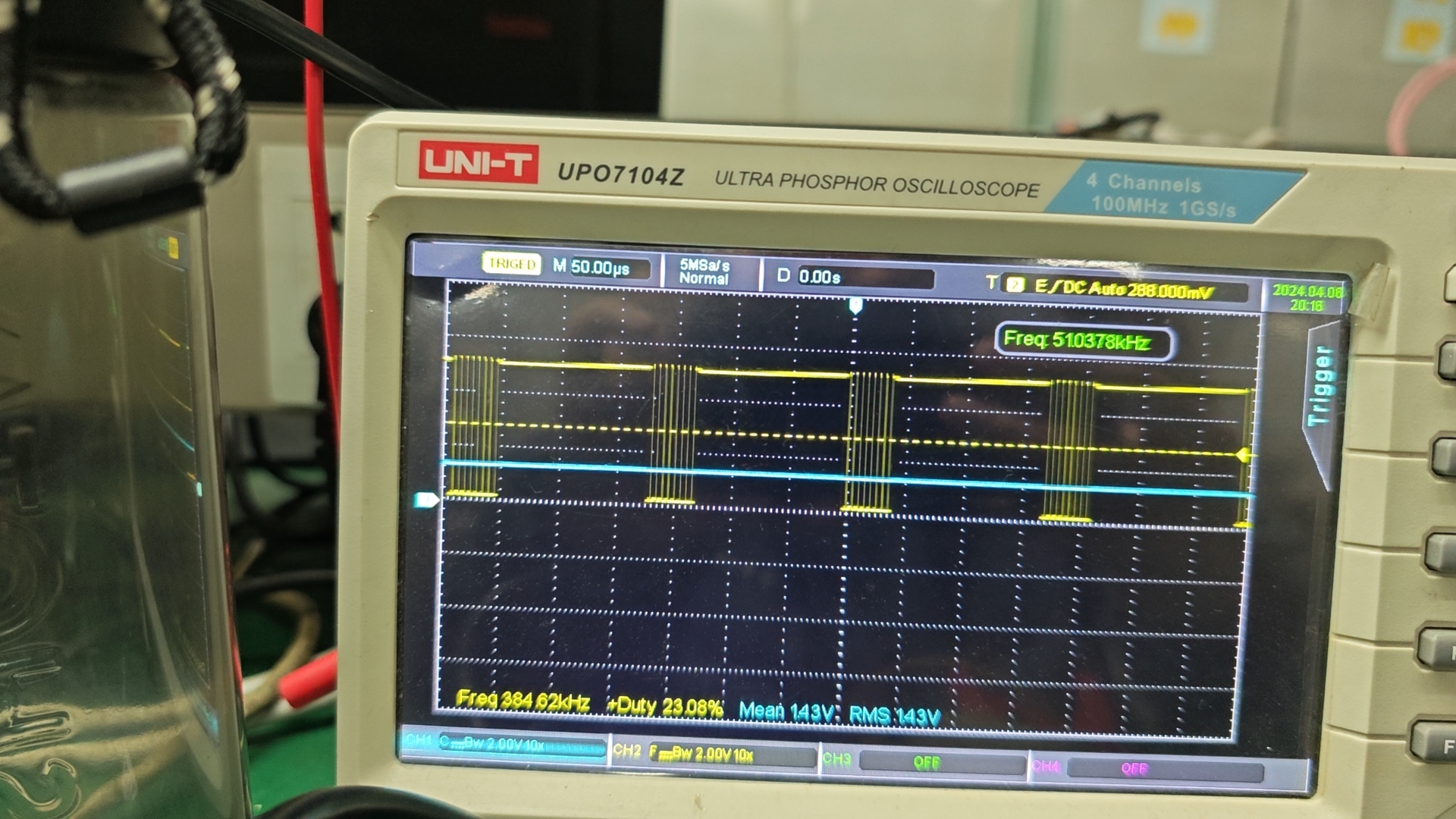

我好像知道我的问题了，应还是把 CCAPM2   &= 0x40;      //使能PCA模块2_PWM输出  这句打开，但是我打开的波形就乱了，频率也不对，就像下面这张图所看到的

所以我这个到底是什么问题

电子DI***

用这个测试

STC8G_CCP输出PWM.rar (18.44 KB, 下载次数: 104)

2024-4-7 10:07 上传

点击文件名下载附件

leit***

电子DI*** 发表于 2024-4-7 10:07
用这个测试

冲哥，你这个程序是好的，但是我加上ad采样就不对了


#include "stc8g.h"
#include "intrins.h"

//sfr     CCON    =   0xd8;
//sbit    CF      =   CCON^7;
//sbit    CR      =   CCON^6;
//sbit    CCF2    =   CCON^2;
//sbit    CCF1    =   CCON^1;
//sbit    CCF0    =   CCON^0;
//sfr     CMOD    =   0xd9;
//sfr     CL      =   0xe9;
//sfr     CH      =   0xf9;
//sfr     CCAPM0  =   0xda;
//sfr     CCAP0L  =   0xea;
//sfr     CCAP0H  =   0xfa;
//sfr     PCA_PWM0 =  0xf2;
//sfr     CCAPM1  =   0xdb;
//sfr     CCAP1L  =   0xeb;
//sfr     CCAP1H  =   0xfb;
//sfr     PCA_PWM1 =  0xf3;
//sfr     CCAPM2  =   0xdc;
//sfr     CCAP2L  =   0xec;
//sfr     CCAP2H  =   0xfc;
//sfr     PCA_PWM2 =  0xf4;

//sfr     P0M1    =   0x93;
//sfr     P0M0    =   0x94;
//sfr     P1M1    =   0x91;
//sfr     P1M0    =   0x92;
//sfr     P2M1    =   0x95;
//sfr     P2M0    =   0x96;
//sfr     P3M1    =   0xb1;
//sfr     P3M0    =   0xb2;
//sfr     P4M1    =   0xb3;
//sfr     P4M0    =   0xb4;
//sfr     P5M1    =   0xc9;
//sfr     P5M0    =   0xca;

//sfr     P_SW1   =   0xa2;

#define u16 unsigned int
#define u8 unsigned char
u16 val;
void Delay100ms()                //@11.0592MHz
{
        unsigned char i, j, k;

        _nop_();
        i = 6;
        j = 157;
        k = 59;
        do
        {
                do
                {
                        while (--k);
                } while (--j);
        } while (--i);
}
/*------------------------AD采样-----------------------------*/
void Get_ADC(unsigned char channel)  //channel =2~3
{
    P_SW2 |= 0x80;                              //使能访问XFR
    ADCTIM = 0x29;                              //设置ADC内部时序,达到该单片机的采样转换速率的极限500k
    P_SW2 &= 0x7f;
    ADCCFG = 0x20;                              //设置ADC时钟为内部时钟的1/2,转换右对齐

    ADC_CONTR = 0x80;                           //使能ADC模块

    ADC_RES = 0;
    ADC_RESL = 0;

    ADC_CONTR = (ADC_CONTR & 0xF0) | 0x40 | channel;    //启动AD转换和adc通道选择

    _nop_();
    _nop_();
    _nop_();
    _nop_();

    while((ADC_CONTR & 0x20) == 0);   //wait for ADC finish
    ADC_CONTR &= ~0x20;     //清除ADC结束标志

}

void PWM_SET(u16 val)   //val 取值 0-1023
{
    u8 dat = ((val>>8));

    PCA_PWM2 =  0xc0|(dat<<4);
    CCAP2H = (u8)(val);

}

void main()
{
//    u16 PWM = 10;
    P3M0 &= ~0x0c; P3M1 |= 0x0c;    //IO口初始化
    P5M0 |= 0x30; P5M1 &= ~0x30;

    P_SW1 &= 0XCF;
    CCON = 0x00;
    CMOD = 0x08;                                //PCA时钟为系统时钟
    CL = 0x00;
    CH = 0x00;

//－－10位PWM－－
    CCAPM2 = 0x42;                              //PCA模块2为PWM工作模式
    PCA_PWM2 = 0xc0;                            //PCA模块2输出10位PWM

//    PWM_SET(PWM);

    CR = 1;                                     //启动PCA计时器

    while (1)
    {
       Get_ADC(0x02);                      //启动AD采样，打开采样通道2
                         val = ~(ADC_RES << 8| ADC_RESL);    //将AD采样的值付给a，并取反，使其占空比随着采样电压的增大而变大
                         PWM_SET(val);                 //跟随AD采样值打占空比
    }
}

电子DI***

leit*** 发表于 2024-4-7 10:51
冲哥，你这个程序是好的，但是我加上ad采样就不对了

P_SW2 &= 0x7f;这句去掉看看

leit***

电子DI*** 发表于 2024-4-7 10:52
P_SW2 &= 0x7f;这句去掉看看

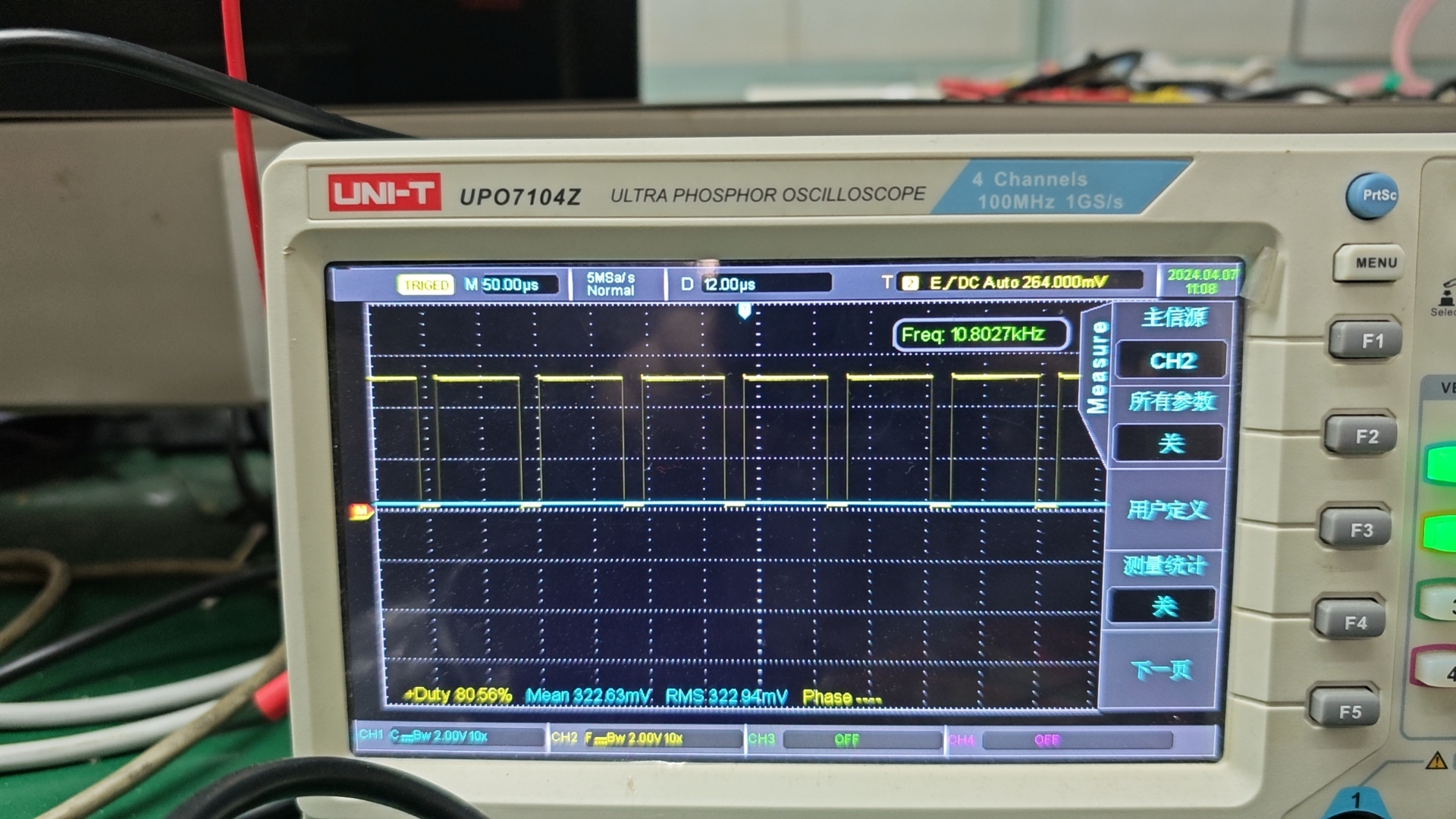

试过，还是不太行，现在波形是这个

leit***

leit*** 发表于 2024-4-7 11:08
试过，还是不太行，现在波形是这个

按我现在的程序，应该是0v，出占空比0%

电子DI***

串口打印一下val的数值，看下到底adc的问题还是pwm的问题
