STC8H1K08下载程序失败

maj***

1，板子焊接最小系统，使用串口下载程序，TB购买的USB转串口工具下载可以下载程序。

2，将板子供电部分器件焊接上去之后出现下载程序失败，如图：

经测量5V电压正常，后经由板载线路提供5V供电，故障依然存在。
3，将此芯片拆卸后装在空白板子上进行下载正常，说明芯片未损坏。

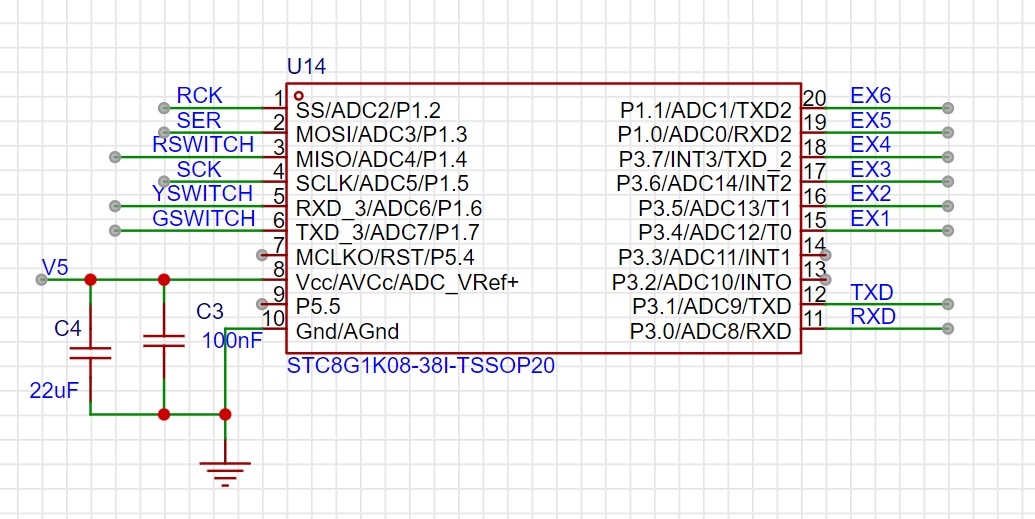

不清楚为何加上供电部分器件后会下载失败，部分原理图如下,请教大神我这个是哪里出现的问题。

晓***

STC单片机下载程序需要冷启动的，也就是说先给板子断电，ISP软件里面点了下载以后再给板通电。

国学***

联系你的销售经理，申请一套专业工具STC-USB Link1D，免费+包邮送

8051***

申请官方专业下载仿真工具STC-USB Link1D6
联系对应地区业务经理
【免费+包邮】 送/申样热线：0513-55012928、0513-55012929、0513-55012966
工作时间:  8:30-12:00  13:00-17:30（周一 到 周五, 法定节假日除外），也可加如下 QQ 或 微信 申请
加STC华南区客服刘经理QQ: 3398500488 ;微信：18106296592  要求 【免费+包邮】 送, 还免费教你仿真
加STC华南区客服曹经理QQ:1933892258 ；微信：18106296595 要求 【免费+包邮】 送, 还免费教你仿真
加STC华东区客服聂经理QQ:2593903262；微信：18106296598  要求 【免费+包邮】 送, 还免费教你仿真
加STC西北区客服孙经理QQ: 1347154513 ;微信：18106296593  要求 【免费+包邮】 送, 还免费教你仿真
加STC华北区客服石经理QQ: 1638975601 ;微信：19952583876  要求 【免费+包邮】 送, 还免费教你仿真
加STC华中区客服唐经理QQ：2571301708 ;微信：18106296589 要求 【免费+包邮】 送, 还免费教你仿真
加STC东北区客服张经理QQ:3141888640 ;微信：19952583265   要求 【免费+包邮】 送, 还免费教你仿真
加STC西南区客服张经理QQ:3141888640 ;微信：19952583265   要求 【免费+包邮】 送, 还免费教你仿真

so***

又是断电不完全的情况。

神***

他可能用了省电模式，STC8 功耗确实低

21cns***

电源侧的电容偏大，680+220+20=920uF了，断开电源后电容存电较大，单片机还在工作，电容上的电可能还没来得及放完又打开了电源，这就导致单片机一直没有断电。

是否这种原因很好检测，万用表一直测量V5的电压，电源断开后看要多久才能掉到2V以下。

xiangz***

21cns*** 发表于 2024-4-2 20:10
电源侧的电容偏大，680+220+20=920uF了，断开电源后电容存电较大，单片机还在工作，电容上的电可能还没来得 ...

正解~,
很早以前用普通的串口线就遇到过这个问题,后来好像用stc的下载工具后,貌似再也没有碰到过了.

神***

现在 STC8H的功耗太低了，全是优点啊

maj***

21cns*** 发表于 2024-4-2 20:10
电源侧的电容偏大，680+220+20=920uF了，断开电源后电容存电较大，单片机还在工作，电容上的电可能还没来得 ...

感谢指点！经过检查问题确实是MCU没有完全断电，我将板子上电容全部拆除后发现还存在有2.7V左右电压，应该是TB购买的串口工具过来的电压。
串口工具在连接了TXD,RXD和GND三根线的情况下板子上即有2.7V电压，芯片已开始工作，每次写程序必须把5V和GND同时断开芯片才能复位。
