【整个小活】基于STC8H内部RC时钟温飘的温度计，0外设测量温度

lzy***

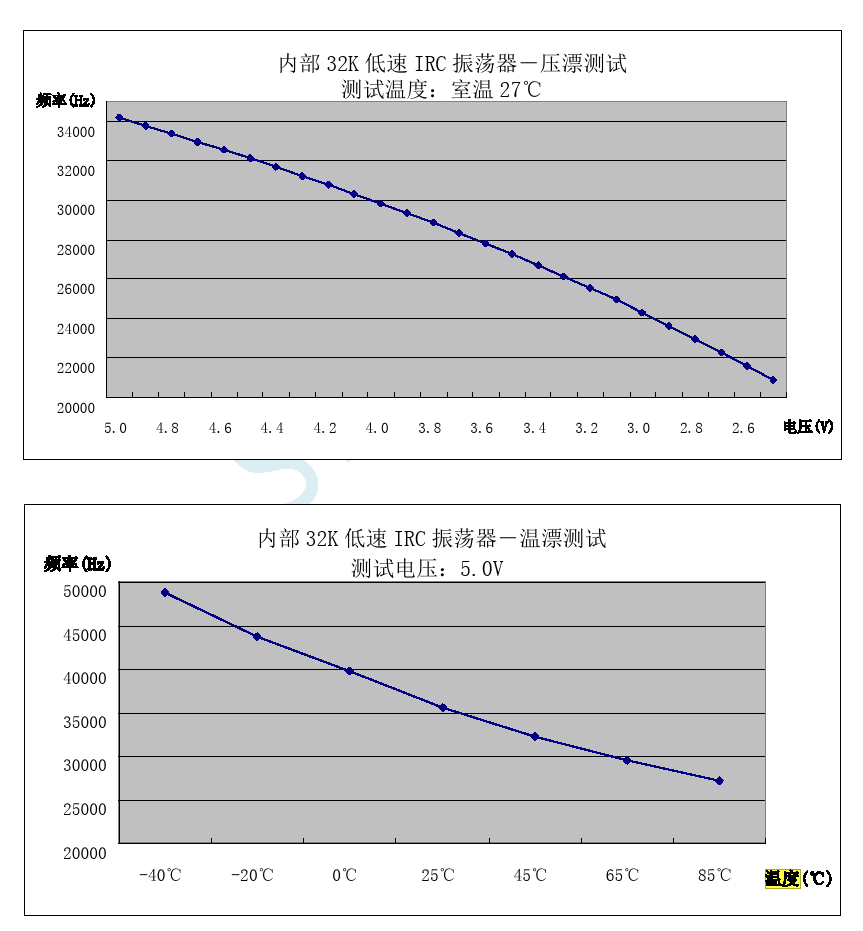

众所周知，STC8H系列内部32K时钟温飘特别大，频率温飘基本相当于一个NTC电阻的阻值。




把系统时钟调低，比如11.0592MHz，这样内部16位计时器就能充分的测量一个1/32的RTC中断，即可从计时器值估测内部RTC频率；
再根据温飘映射到文档数值，就知道此时单片机的温度了。

void init_rtc() {
    // 选择内部 32K
    IRC32KCR = 0x80; // 启动内部 32K 振荡器
    while (!(IRC32KCR & 0x01))
        ;           // 等待时钟稳定
    RTCCFG |= 0x02; // 选择内部 32K 作为 RTC 时钟源

    // 设置 RTC 时间
    INIYEAR = 00;
    INIMONTH = 1;
    INIDAY = 15;
    INIHOUR = 15;
    INIMIN = 30;
    INISEC = 0;
    INISSEC = 0;
    RTCCFG |= 0x01; // 触发 RTC 寄存器初始化

    RTCIF = 0;     // 清中断标志
    RTCIEN = 0x01; // 使能 RTC 1/32秒中断
    RTCCR = 0x01;  // RTC 使能
}

// @11.0592MHz
void init_tm0(void) {
    AUXR &= 0x7F; // 定时器时钟12T模式
    TMOD &= 0xF0; // 设置定时器模式
    TMOD |= 0x01; // 设置定时器模式
}

uint8_t data temp_tl = 0;
uint8_t data temp_th = 0;

void isr_rtc() interrupt(RTC_VECTOR) using(1) {
    RTCIF = 0; // 清中断标志
    TR0 = 0;
    temp_tl = TL0;
    temp_th = TH0;
    TL0 = 0xff;
    TH0 = 0xff;
    TF0 = 0;
    TR0 = 1;
}

void main() {
    init_sys();
    init_uart();
    init_tm0();
    init_rtc();

    while (1) {
        uint16_t c = 0xffff - (temp_th << 8 | temp_tl);
        int16_t t = (650 * ((int32_t)33563 - c)) / 7900;
        printf("t: %d\r\n", t);
        delay_ms(1000);
    }
}
复制代码

量程0 ~ 65度，上面的简单线性映射是我用冰块和热水校准的。
其中映射关系因为每个芯片的体制不一样，必须校准。
为了避免计算浮点数，温度t的数值单位是10摄氏度，既24.3C => 243。
假定电压和主时钟是稳定的。

测量精度在室温还说的过去

// 室温输出
t: 242
// 手按上去加热
t: 271
// 冰块贴到芯片上
t: 18
复制代码

各位愚人节快乐

lzy***

测试用的芯片是stc8h8k64u，实测。

yja***

未曾设想的逆向思维

kk***

很有趣的想法

社区***

楼主的想象力很丰富。

小***

奇思妙想

lez***

还能这么搞啊

小涵***

佩服楼主的思维

wangxi***

可以，用MATLAB拟合一下可以比较准确的获取当前温度

_奶***

是不是还可以将ADC参考电压和MCU电源接起来，根据ADC15通道 测量单片机的供电电压再根据电压图修正一下。。
