仿真STC8，【USB Link1D】支持32G/8H/8G/8A系列仿真及下载 ！视频讲解

32G12***

仿真 STC8 系列 MCU，有视频讲解

用 【STC-USB Link1D】全自动仿真/脱机下载 工具 ！有视频讲解

先简单介绍下STC-USB Link1D工具：

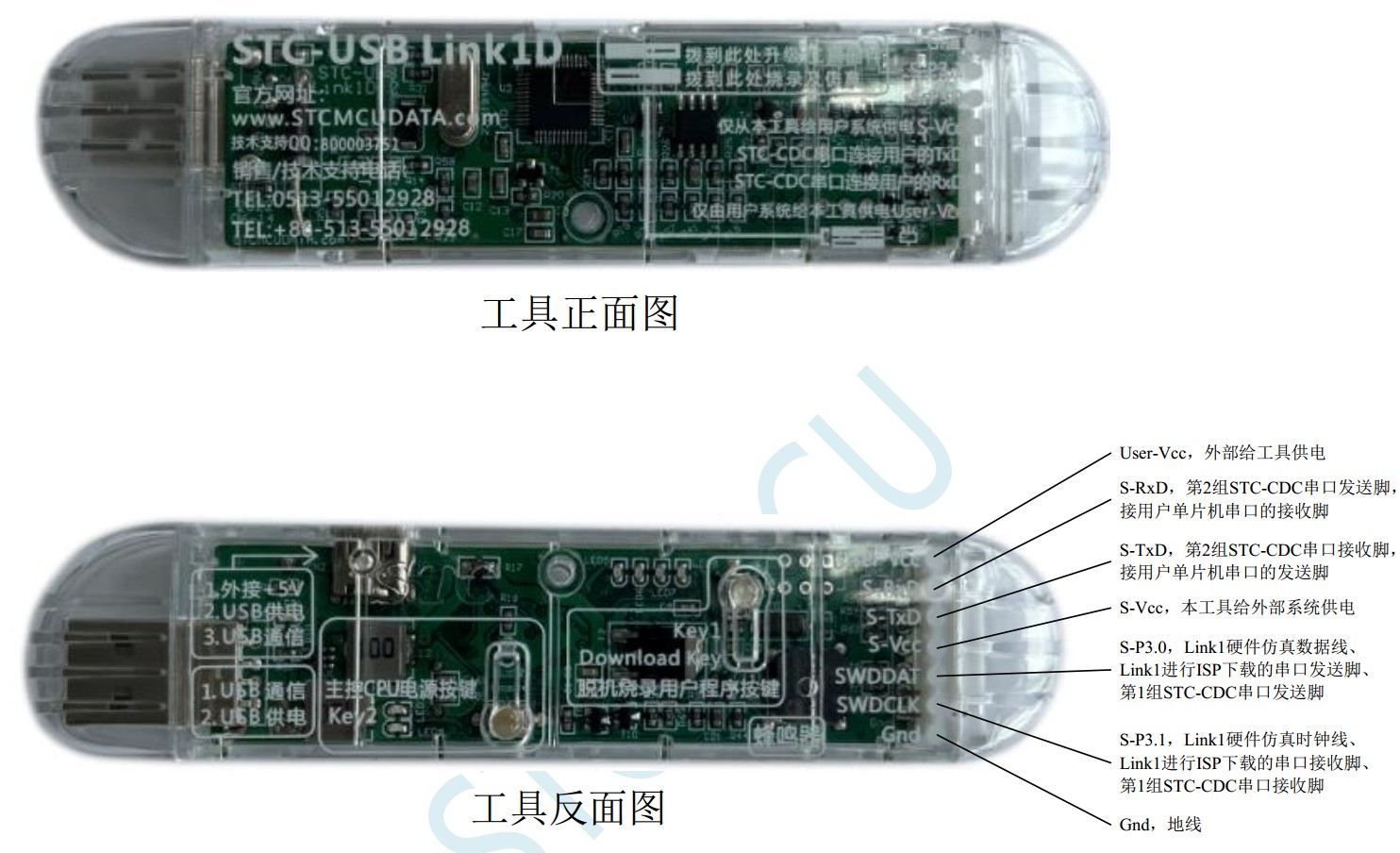

1.STC-USB Link1D工具外观图：

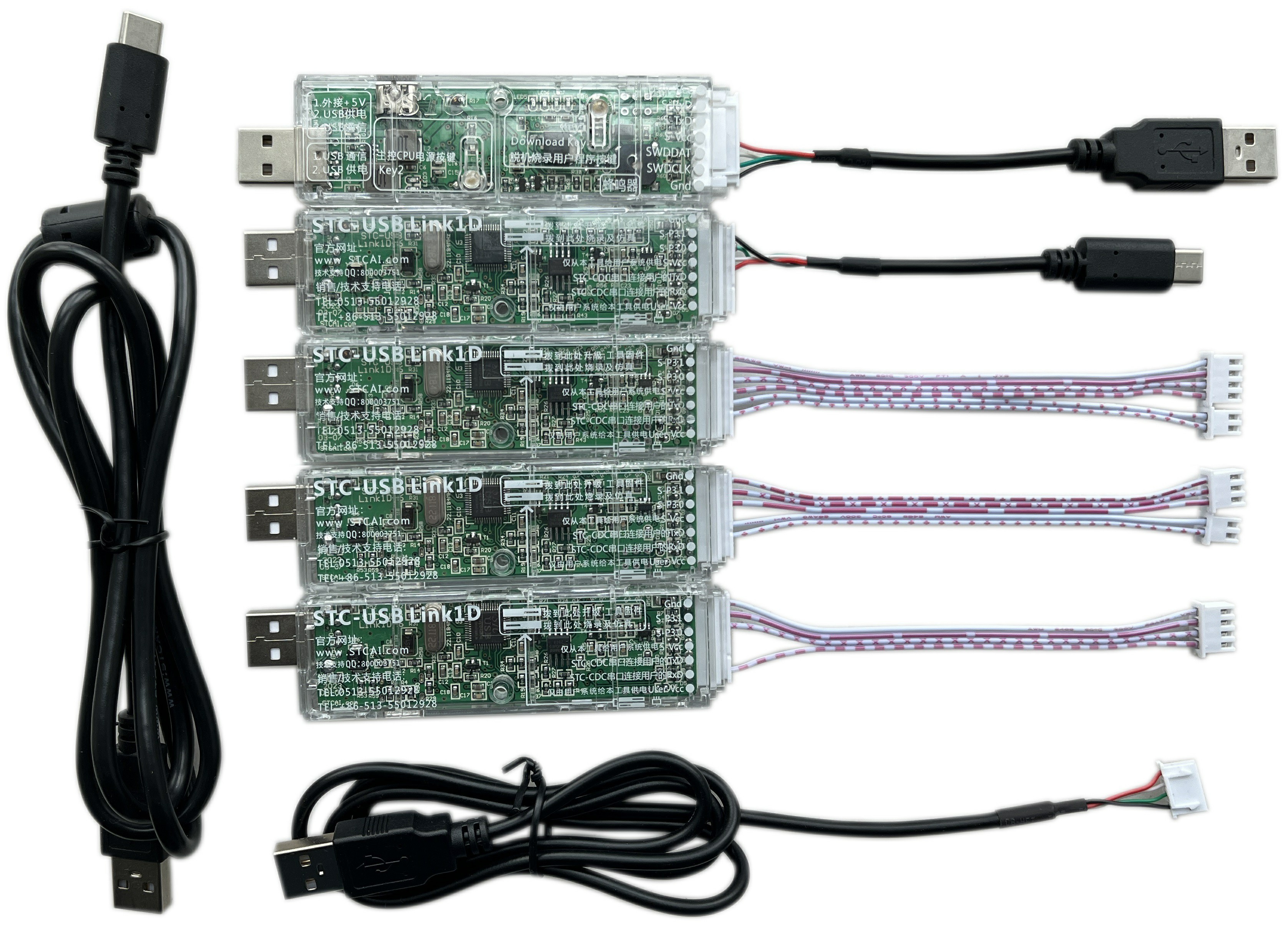

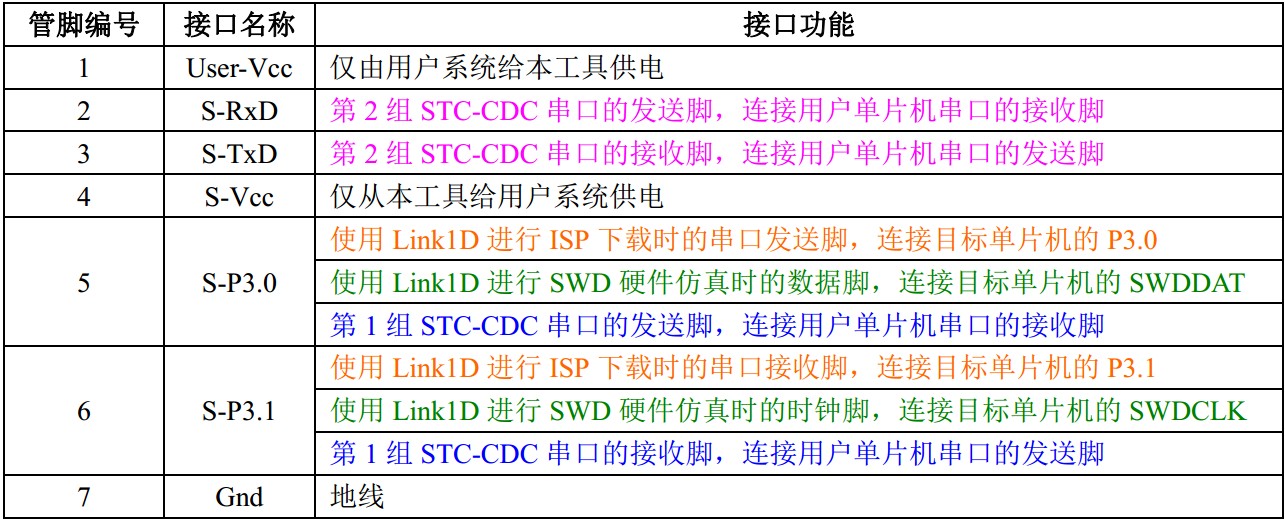

2.STC-USB Link1D工具各种连接线：

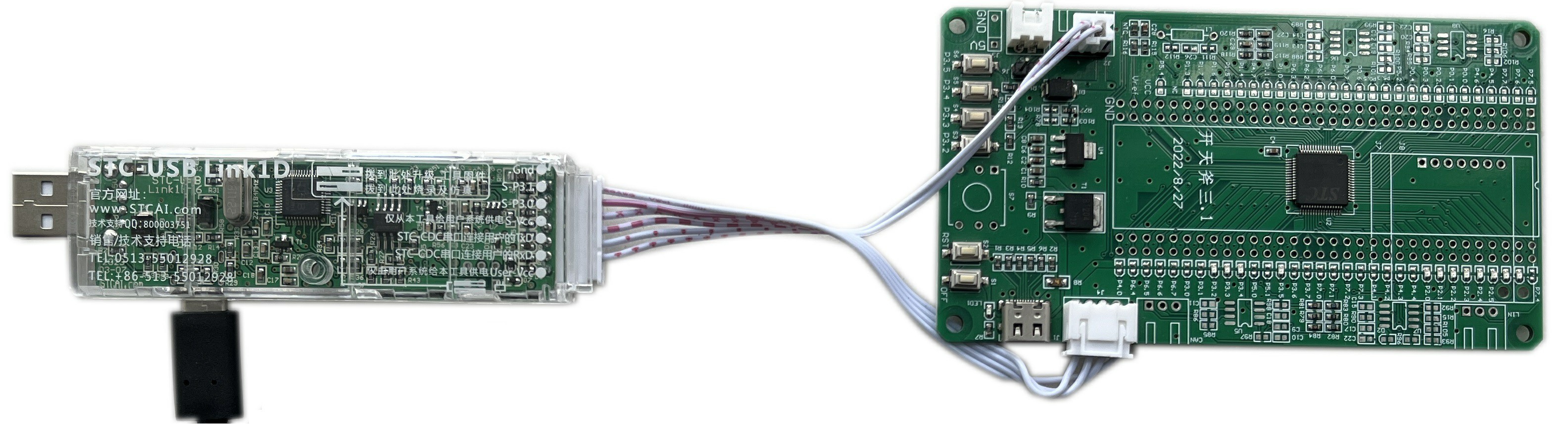

3.STC-USB Link1D工具通过SIP7-USB-TypeC对STC的核心板进行仿真/烧录，

硬件连接图如下：

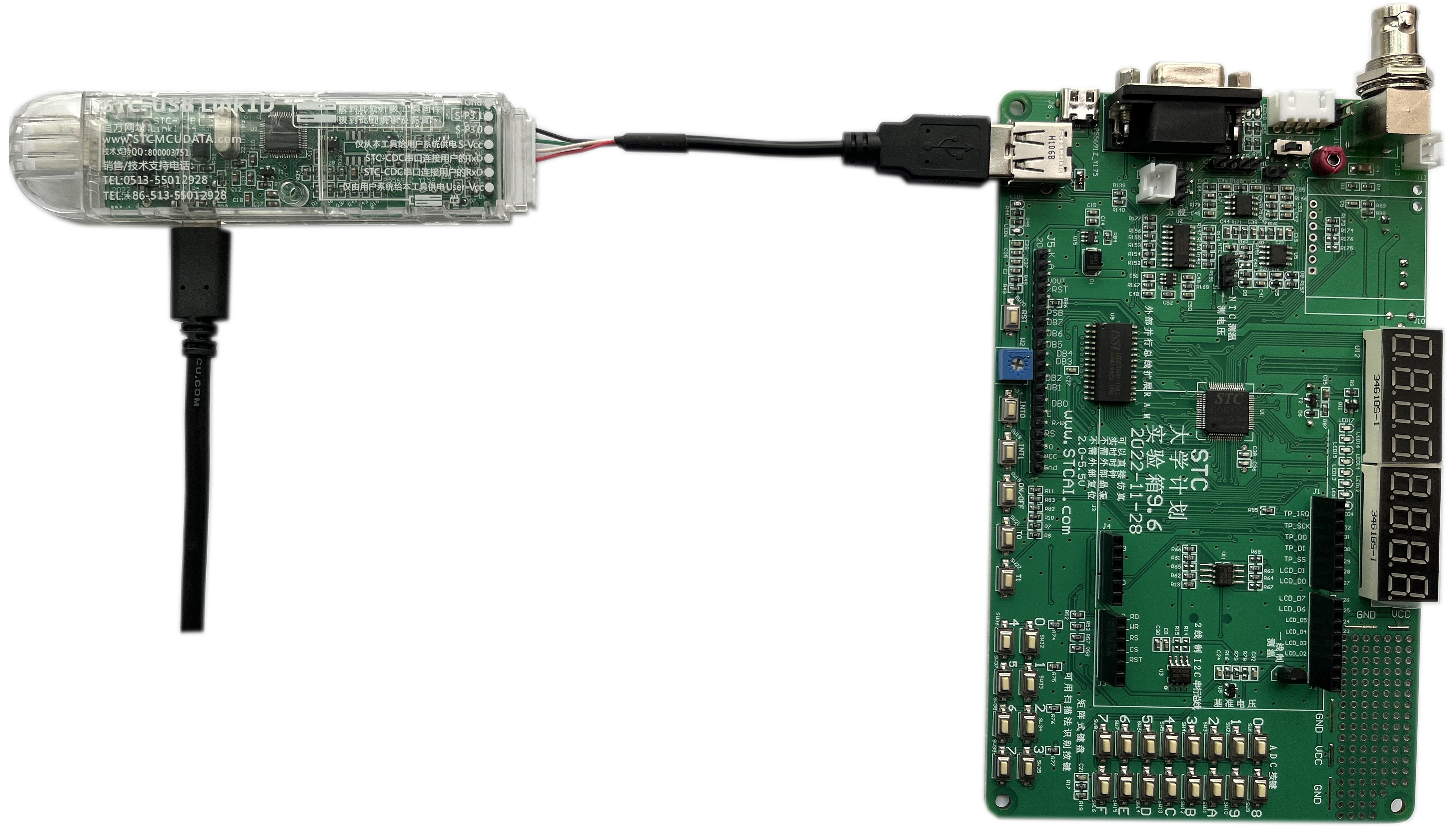

4.STC-USB Link1D工具通过SIP7-USB-TypeA对STC的实验箱进行仿真/烧录，

硬件连接图如下：

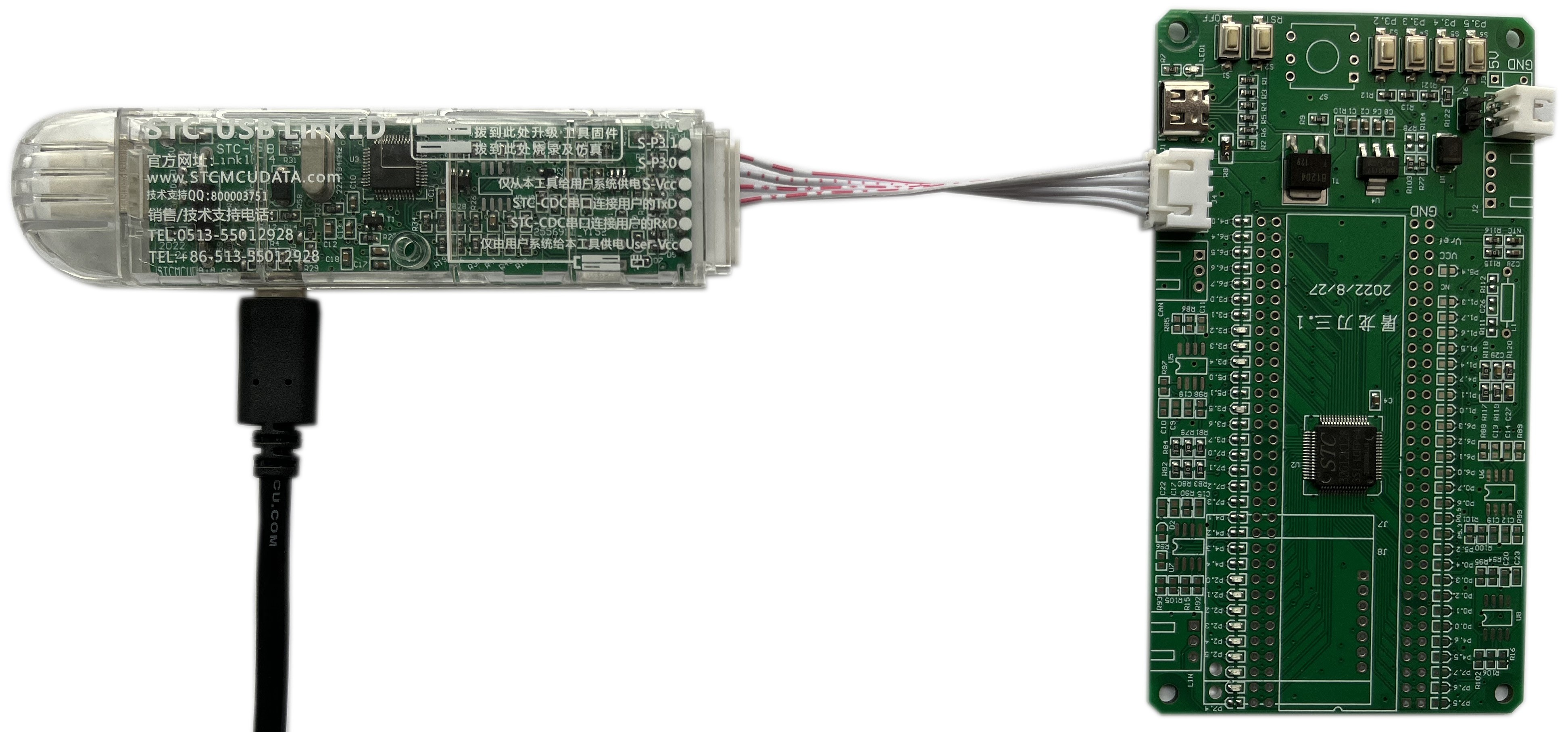

5.STC-USB Link1D工具通过SIP7-SIP4/2.54mm普通插座对STC的核心板进行仿真/烧录，

硬件连接图如下：

6.仿真步骤：

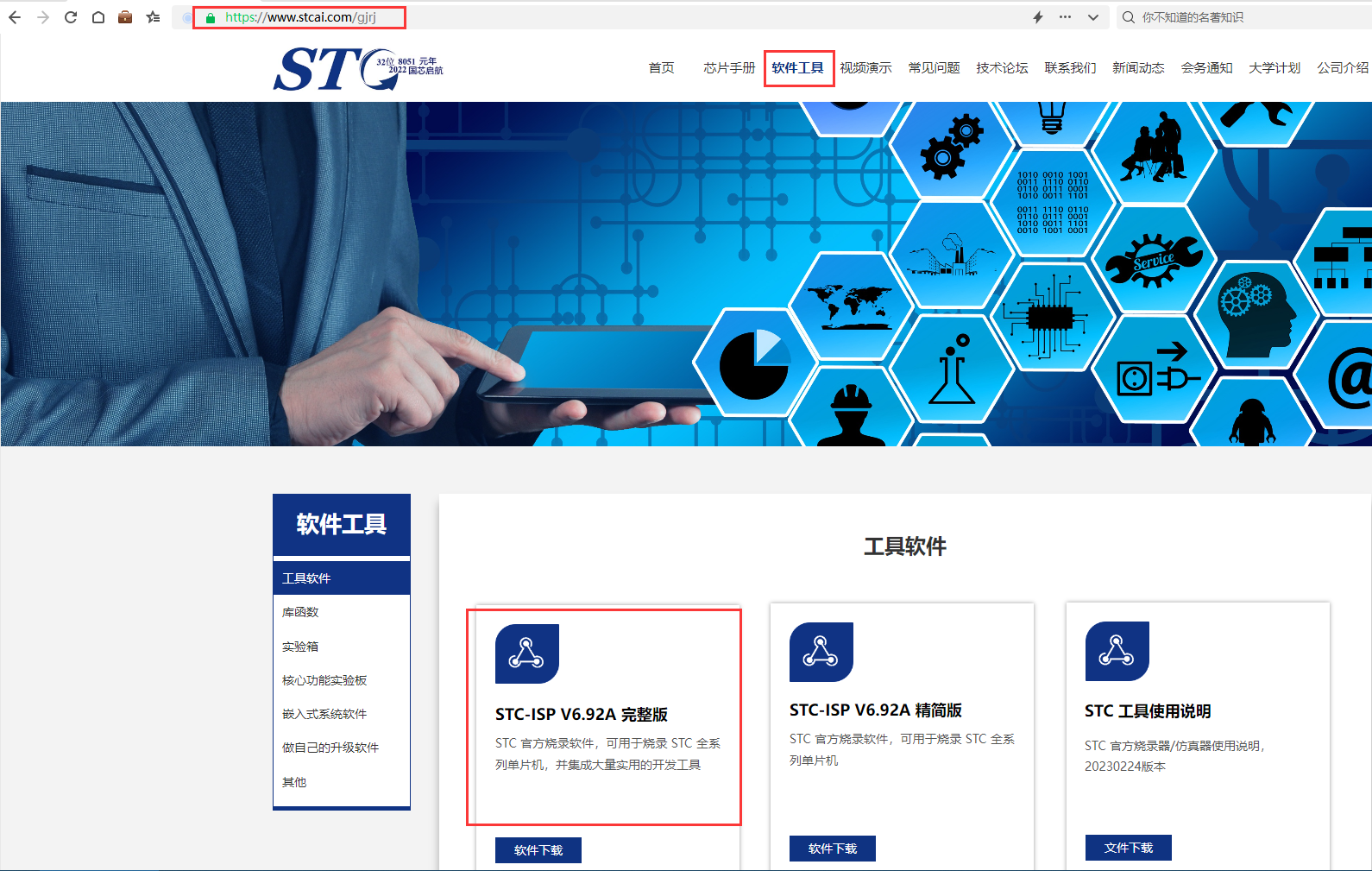

先去官网下载最新的STC-ISP软件,新版会增加很多新的功能，建议用最新的版本。

（下载地址：https://www.stcai.com/）

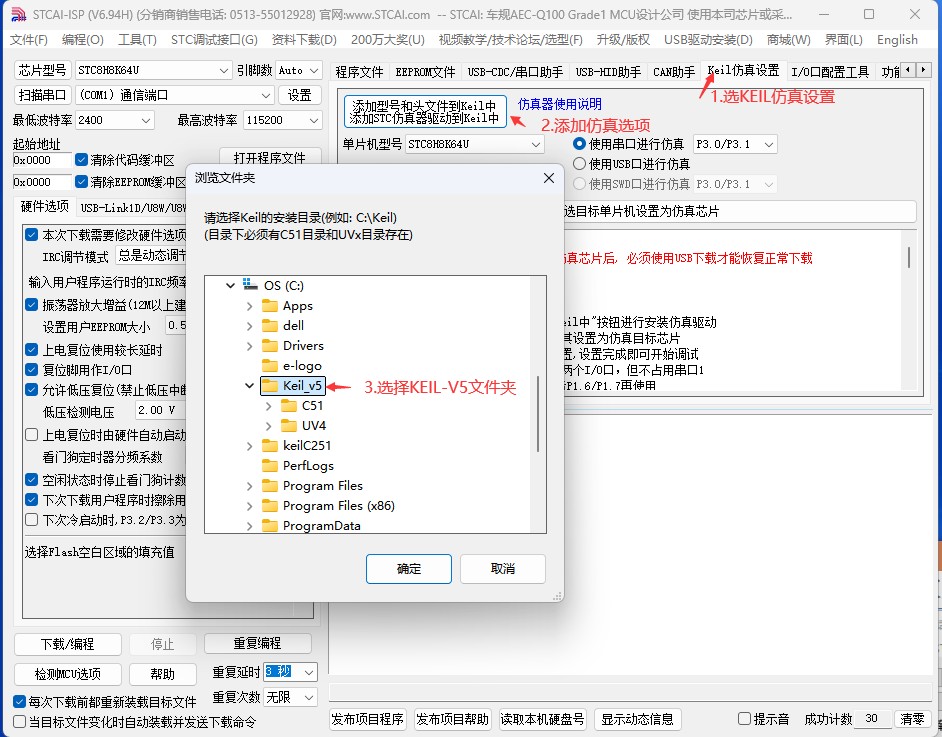

7.添加STC仿真器的固件和芯片型号到KEIL中。

（此步建议在每次ISP下载软件更新时都重新添加一次，以免仿真驱动更新）

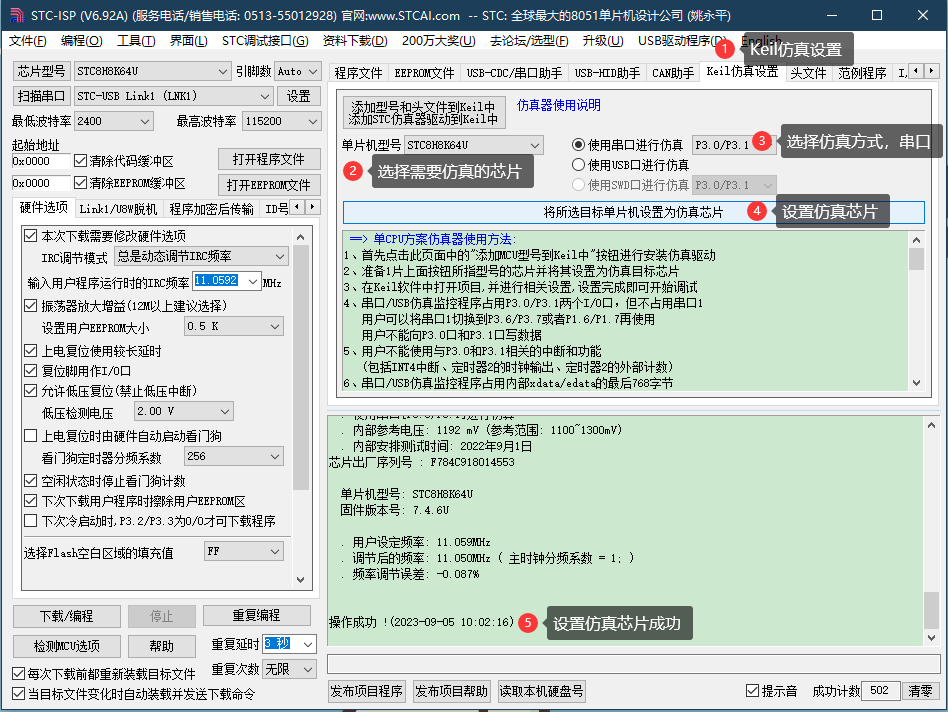

8.STC-USB Link1D连接上需要仿真的STC8的单片机，将STC8的单片机设置成仿真芯片。

（注意一下这里的IRC频率一定要和程序里设置的主时钟一样！！）

9.STC-USB Link1D会有2个虚拟的CDC串口，

请用STC-USB Link1D的CDC1虚拟的串口来仿真STC8/IAP15系列MCU!

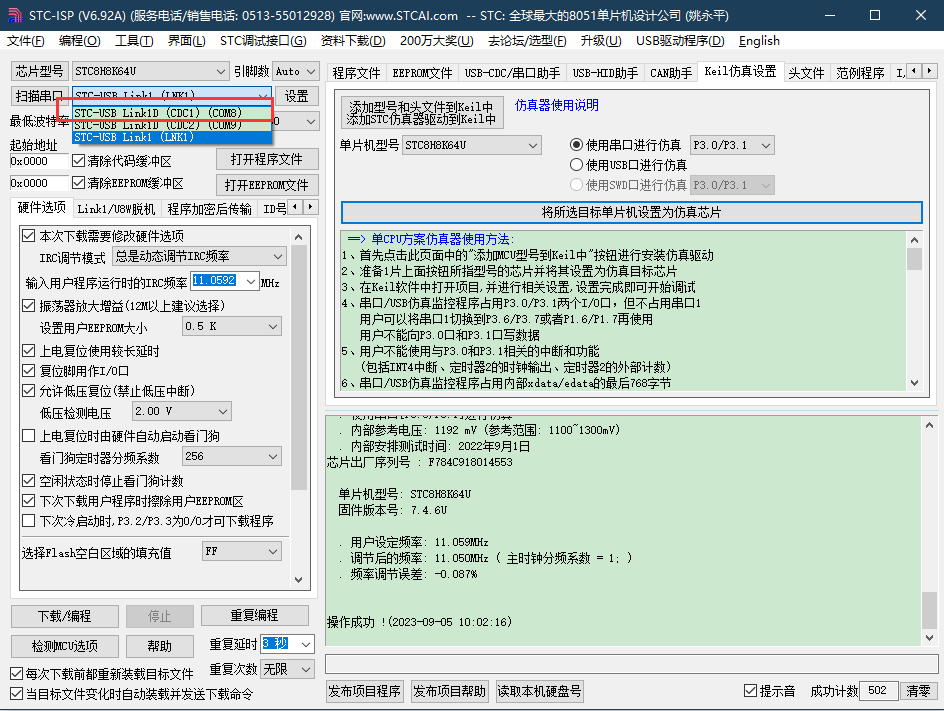

此下载软件上找下STC-USB Link1D （CDC1）的COM编号，我这台电脑看到的是（COM8）

备注：本文档硬件上将LINK1D连接到需要仿真的STC8/IAP15-MCU的仿真口P3.0/P3.1。

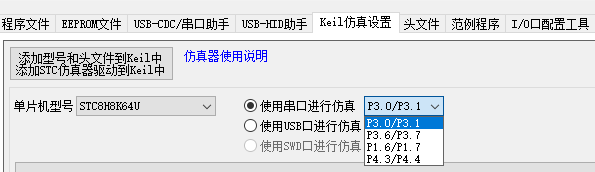

部分芯片仿真口还可以设置成用其他的串口，

如下图，在你将其设置成其他的口后，请根据你的实际情况连接硬件。

10.本次仿真点亮一个LED的程序进行测试，比较容易观察结果！

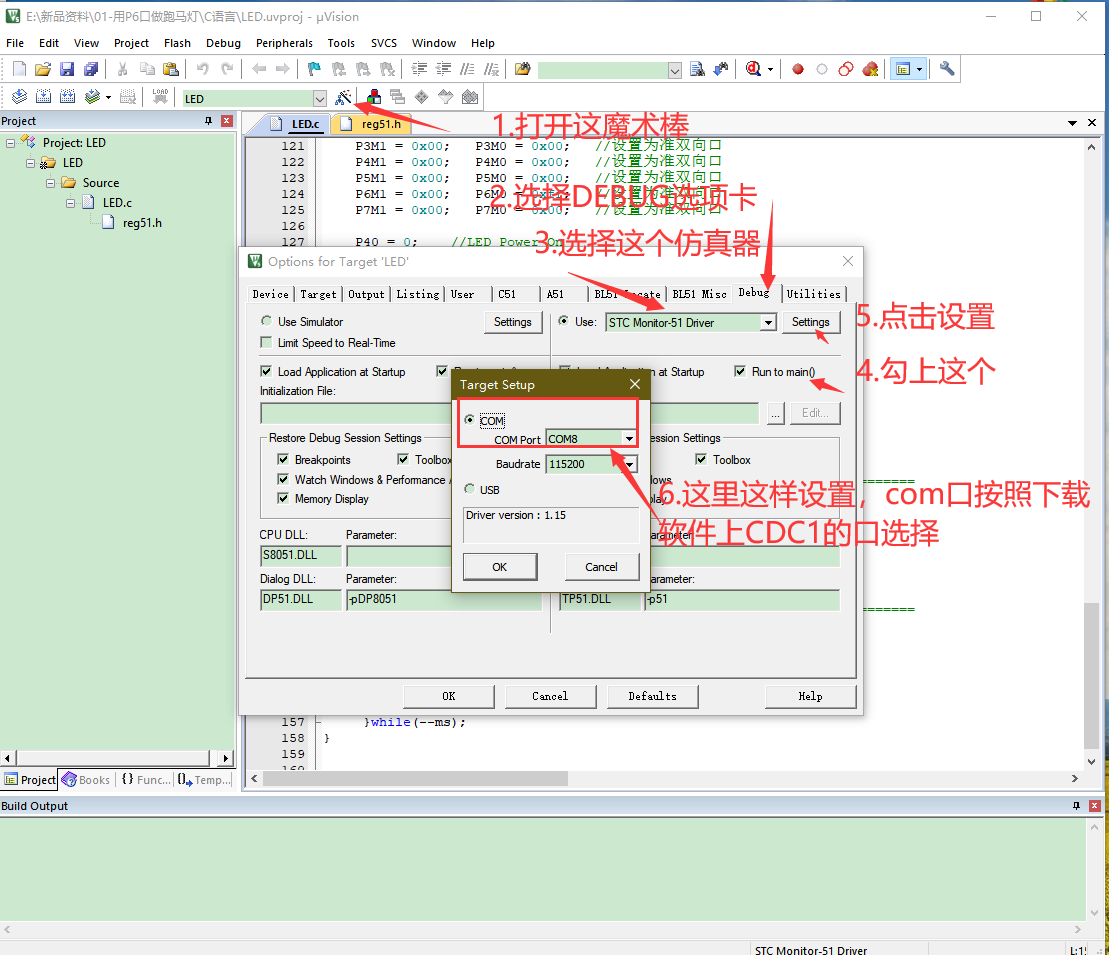

打开之前建好的Keil项目，按照下图方式进行Keil里的仿真设置：

（如何在keil中创建工程不在此贴详述）

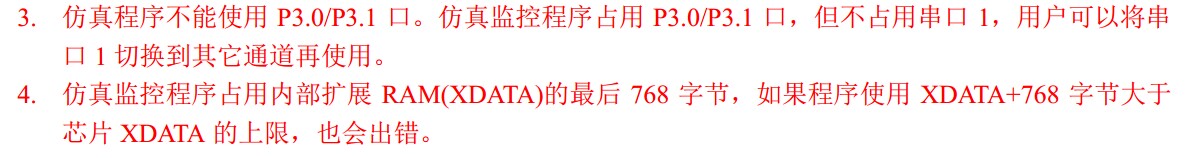

仿真注意事项：串口/USB仿真监控程序占用P3.0/P3.1两个I/O口，

但不占用串口1用户可以将串口1切换到P3.6/P3.7或者P1.6/P1.7再使用

用户不能向P3.0口和P3.1口写数据，用户不能使用与P3.0和P3.1相关的中断和功能

(包括INT4中断、定时器2的时钟输出、定时器2的外部计数)
串口/USB仿真监控程序占用内部xdata/edata的最后768字节

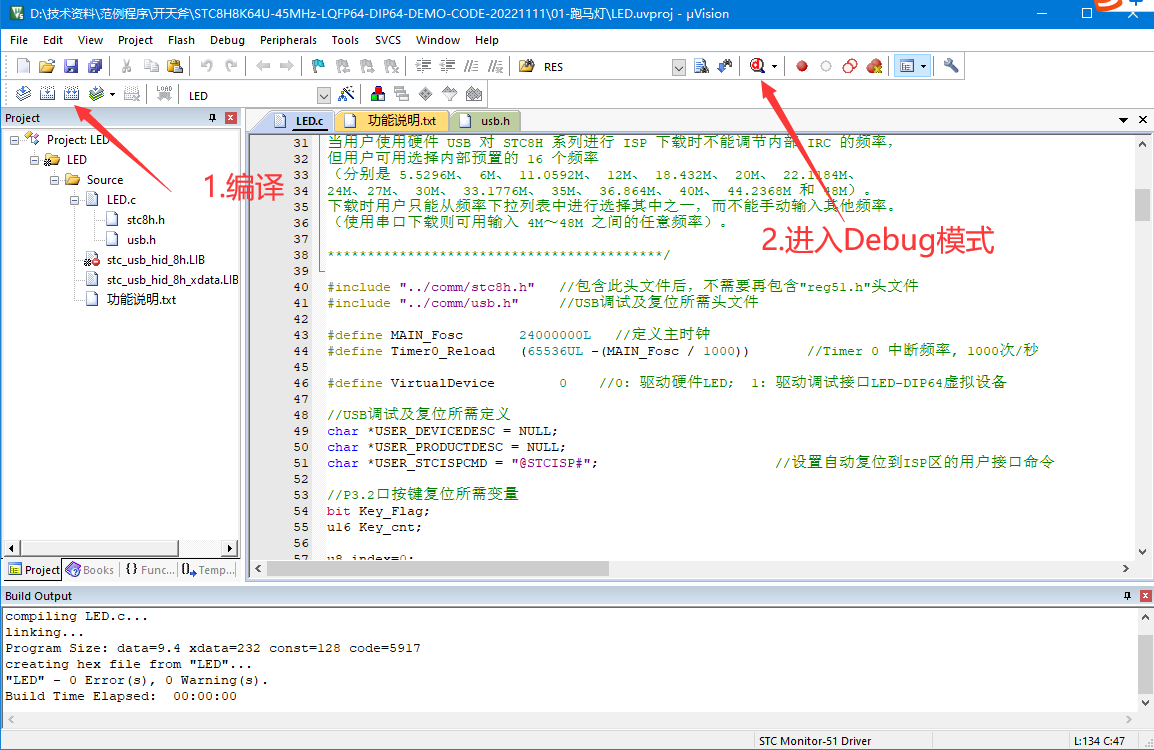

11.按照上图设置好后，如下图可以先编译下,再进入仿真调试。

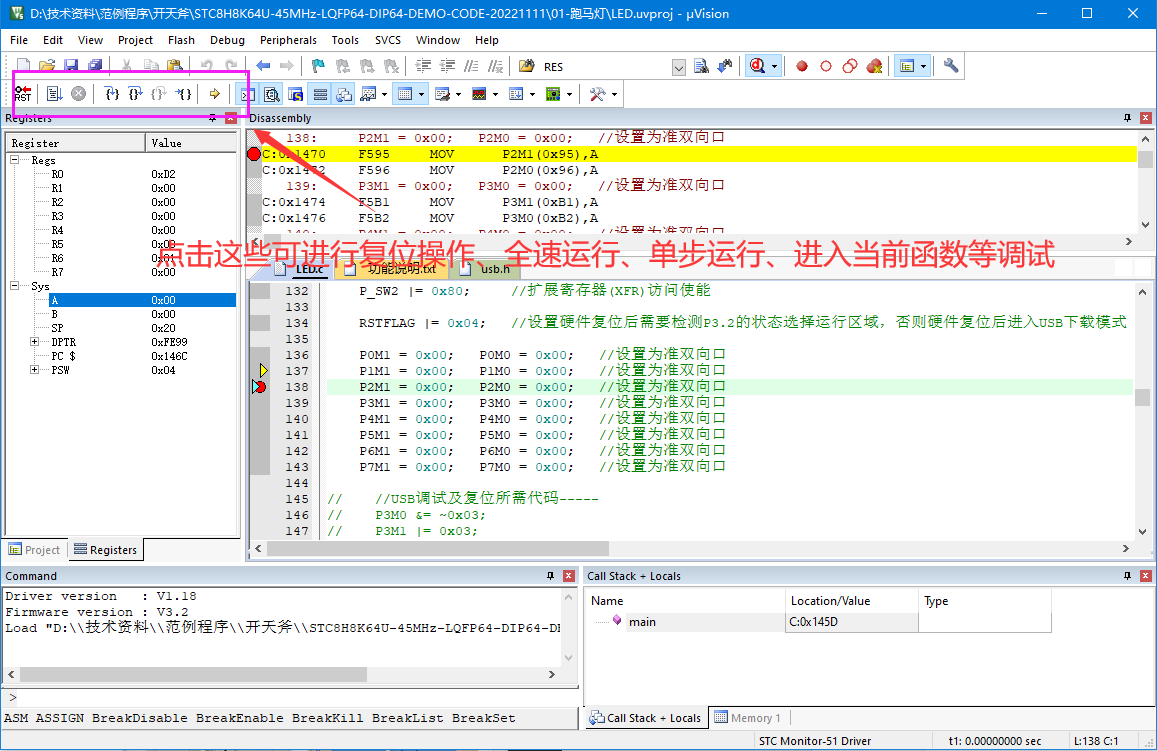

12.出现下面这个界面，说明已经成功的进入了仿真模式，

然后就可以执行复位、全速运行、单步运行、变量监测、断点设置等功能。

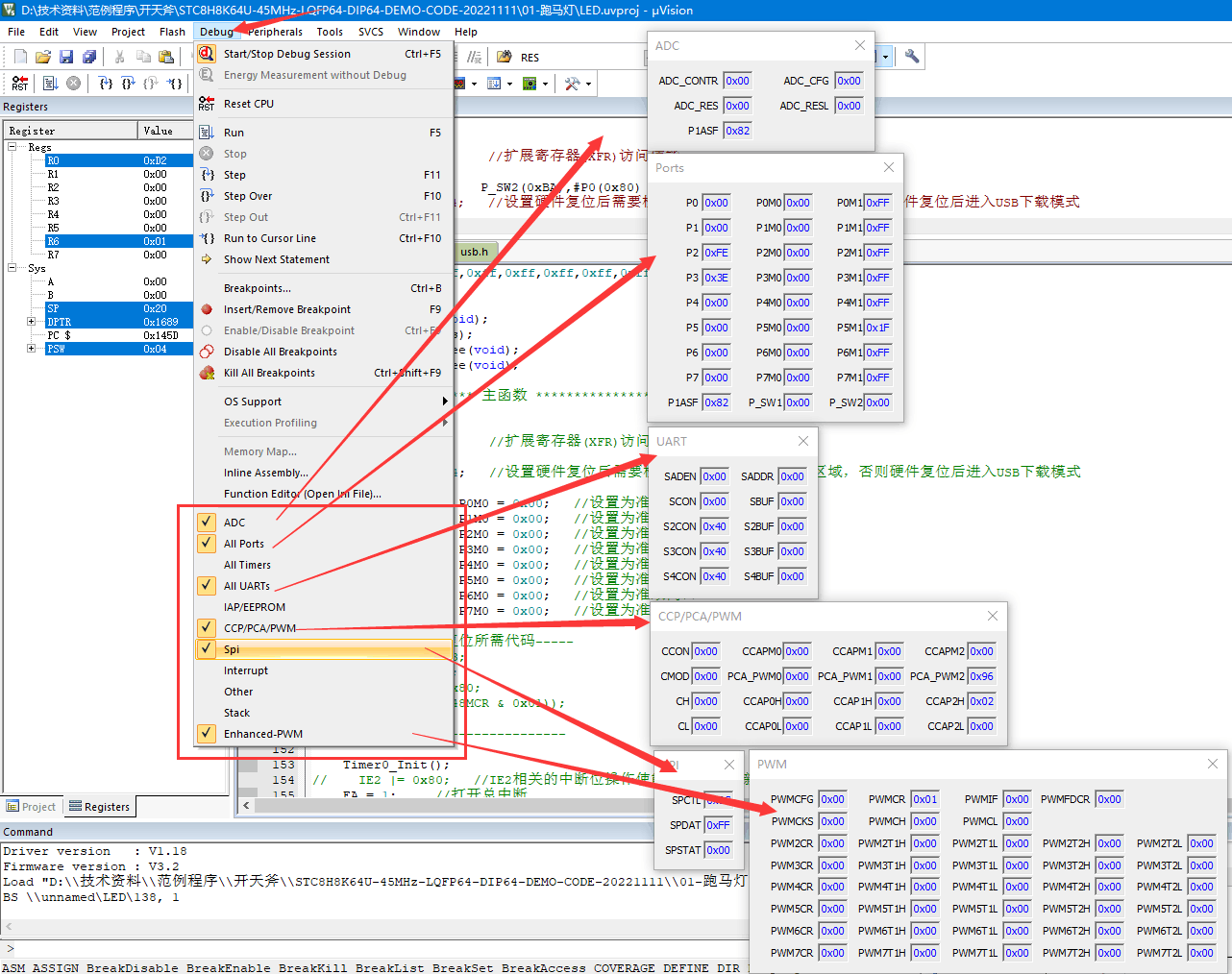

13.除Keil自带的外围接口来监测IO口、中断、定时器/计数器外，

STC还增加了另外一些外围设备接口的变量监测，

例如ADC、串口、PWM以及SPI等，更方便调试观测。

除Keil自带的外围接口来监测IO口、中断、定时器/计数器外，

STC还增加了另外一些外围设备接口的变量监测，

例如ADC、串口、PWM以及SPI等，更方便调试观测。

神***

视频讲解在下面的链接中：


【新提醒】如何仿真演示视频，STC单片机硬件仿真演示视频 合集 - 仿真/ISP下载/做自己的ISP/编译器/头文件 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

国学***

STC32G12K128仿真可以查看变量，很好用
建议IIC和PWM的寄存器

高山***

请教：
ISP里，能够下载，点击设置为仿真芯片后，也提示操作成功，在uv4按帖子说明Debug也设置过STC51 MONITOR DIEVER.但是在点击仿真时里提示“Connection to target system lost!  Please reset target system and try again”。不能连接仿真，是什么原因？

32G12***

可以拔掉LINK1D工具，再设置下KEIL选项,试下。
另外再关注下这2项：

jw***

高山*** 发表于 2023-3-14 01:50
请教：
ISP里，能够下载，点击设置为仿真芯片后，也提示操作成功，在uv4按帖子说明Debug也设置过STC51 MONI ...

你先看看你这里的串口号（是CDC1的那个用于仿真），再在keil里面仿真配置同样的串口号才行

高山***

jw*** 发表于 2023-3-15 10:45
你先看看你这里的串口号（是CDC1的那个用于仿真），再在keil里面仿真配置同样的串口号才行

...

后来重启就好了ey

WH***

解释详细、耐心，致敬STC！！

za***

神*** 发表于 2023-1-18 13:37
USB-CDC 驱动，如是WIN10以前的版本，请使用最新的 STC-ISP V6.91M 来安装，还不行，见下文：
https://www. ...

支持stc8的仿真、下载么

8051***

za*** 发表于 2023-4-20 09:50
支持stc8的仿真、下载么

STC-USB Link1D 是【专业仿真器，全自动在线下载器/自动停电上电，脱机烧录器，USB转双串口工具】，支持STC所有型号的下载和可仿真型号的仿真。
