STC单片机怎生成38K PWM

yao眼***

我要用STC单片机做个遥控器，试来试去PCA生成的PWM只能到37K或39K，怎么生成38K PWM

32G12***

PCA的分辨率是固定的，就不好调，只能通过调整PCA输入时钟周期，修改系统时钟，或者使用定时器作为PCA的输入时钟。
如果用8H的高级PWM，或者8G/8A系列的15位增强型PWM，调节频率的精度就会更高些。

神***

STC8A8K64D4, 内部时钟可以到45MHz, PCA 工作在10位模式，38K = 38000; 38000 * 1024 = 38912000 = 38.912MHz, 用内部时钟 工作在  38.912MHz， 烧录时，在 时钟频率框中手工输入 38.912

神***

STC8A8K64D4/STC8G系列的 PCA/PWM  可以设置 是10位/8/7/6位的分辨率

梁***

红外遥控38KHz载波建议使用1/3占空比的。
通用遥控器使用的晶振时455KHz，载波为455/12=37.917KHz。接收端是有一定带宽的，发射端一般36~40KHz都没有明显的缩短距离。
MCU的8位PWM要产生38KHz的PWM，则主频=38*256=9728KHz=9.728MHz，可以有几种方法实现：
1、调整MCU频率，下载时输入9.728MHz。使用10MHz的时是39KHz，其实基本不影响接收距离的。
2、使用高级PWM或增强型PWM，设置合适的周期，比如11.0592MHz时，周期为291个时钟，则PWM频率=11059200/291=38004MHz。
3、如果MCU只做遥控器，除了读键和发射，没别的事可做，则可以使用软件延时的方产生，可以适应6~48MHz的频率。

梁***

神*** 发表于 2022-11-21 16:21
STC8A8K64D4, 内部时钟可以到45MHz, PCA 工作在10位模式，38K = 38000; 38000 * 1024 = 38912000 = 38.912M ...

STC8A8K64D4的话，直接使用增强型15位PWM，设置合适的周期，比如11.0592MHz，则PWM周期=11059200/38000=291。

神***

STC8A8K64D4 是 传统的 CCP/PCA/PWM, 再 增加了 15位的增强型 PWM, STC8H/STC32G的 是 16位高级 PWM

一轮***

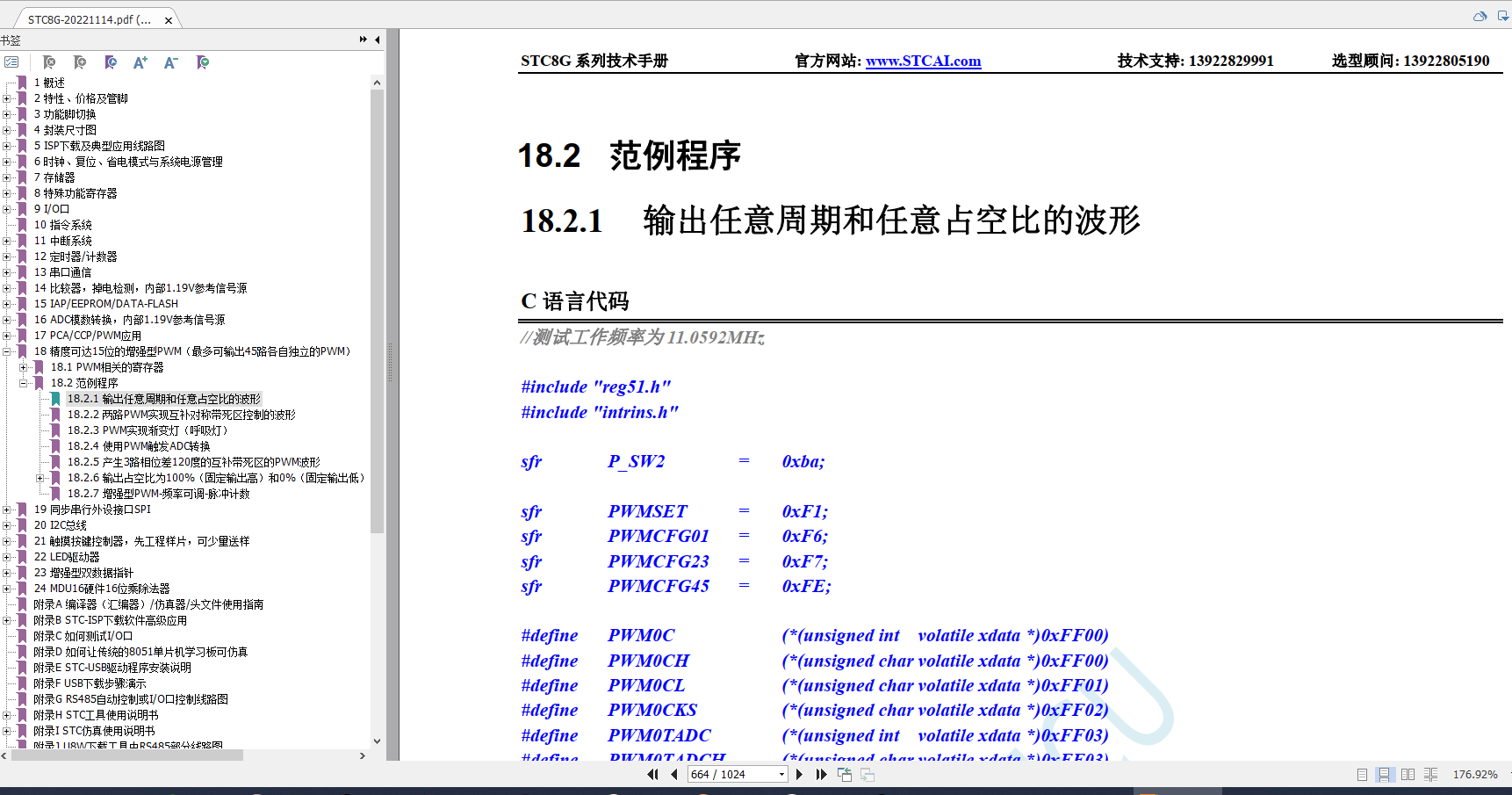

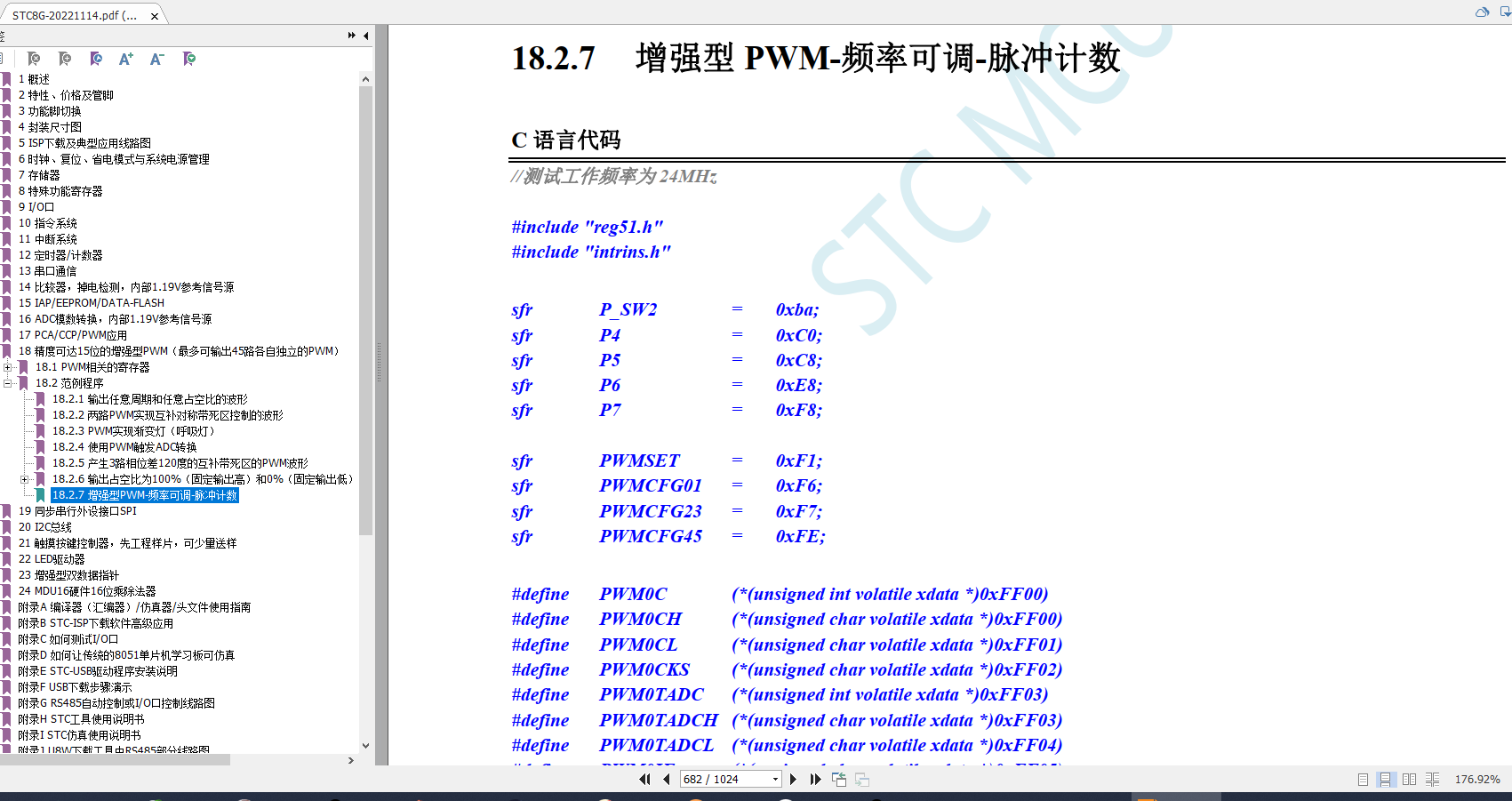

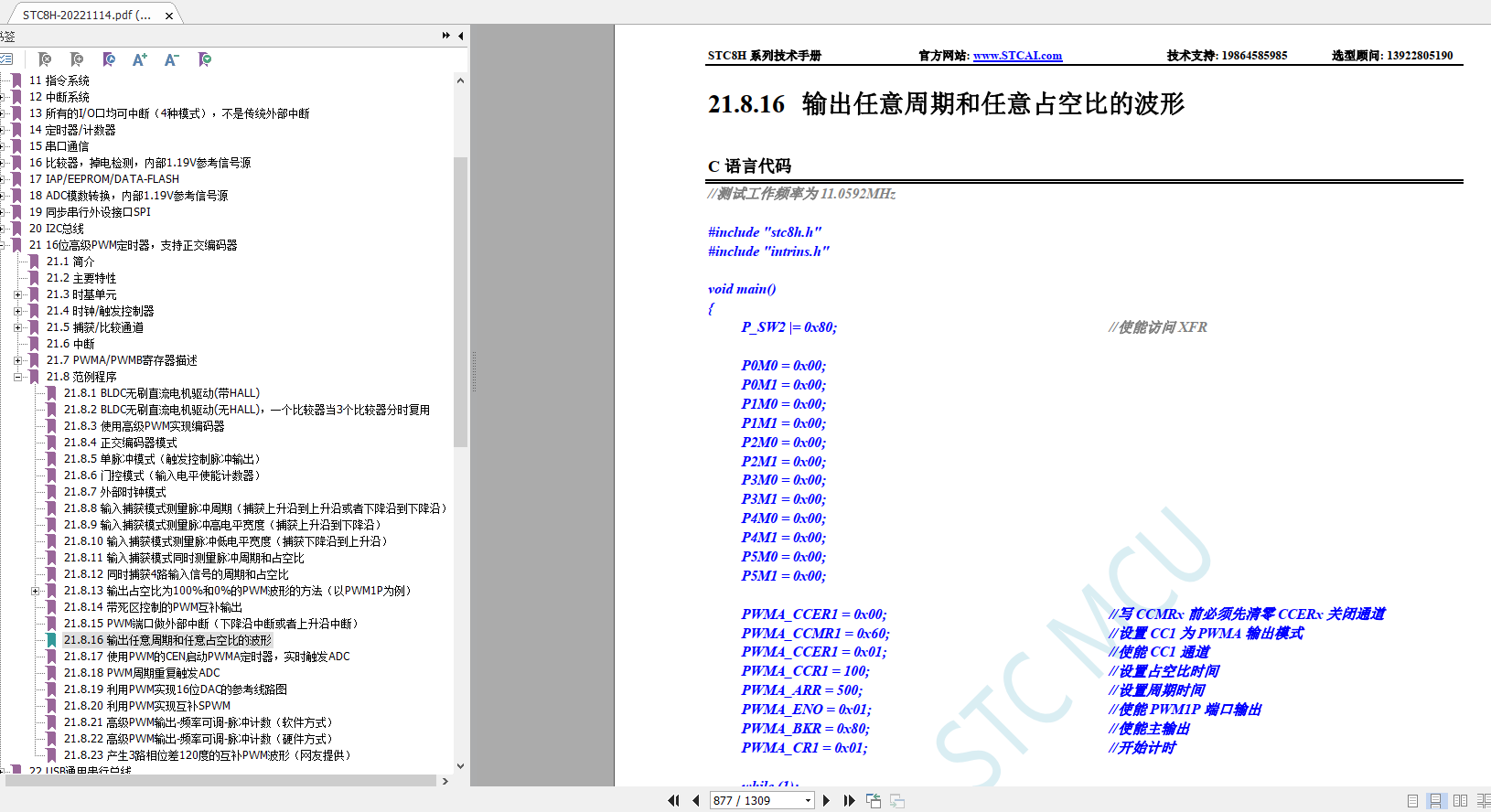

可以用我们的STC8H系列和STC8G系列，如下参考图：

一轮***

STC8H系列数据手册：https://www.stcai.com/filedownload/631007
STC8G系列数据手册：https://www.stcai.com/filedownload/631009
