显示数字0是0x7E与七段数码管是怎么对应的?

[复制链接]
已绑定手机

176

主题

619

回帖

1601

积分

金牌会员

积分
1601
发表于 2024-3-28 09:08:36 | 显示全部楼层 |阅读模式
单片机通过ULN2003AS16直接驱动LED数码管,把十进制的数除以10得到十位数,放到显示部分去显示,数字0是0x7E与七段数码管是怎么对应的?


                /*0   1     2   3    4    5    6    7     8    9  */
u8 code num[10]={0x7E,0x30,0x6D,0x79,0x33,0x5B,0x5F,0x70,0x7F,0x7B};

回复

使用道具 举报 送花

已绑定手机

872

主题

1万

回帖

2万

积分

管理员

积分
25474

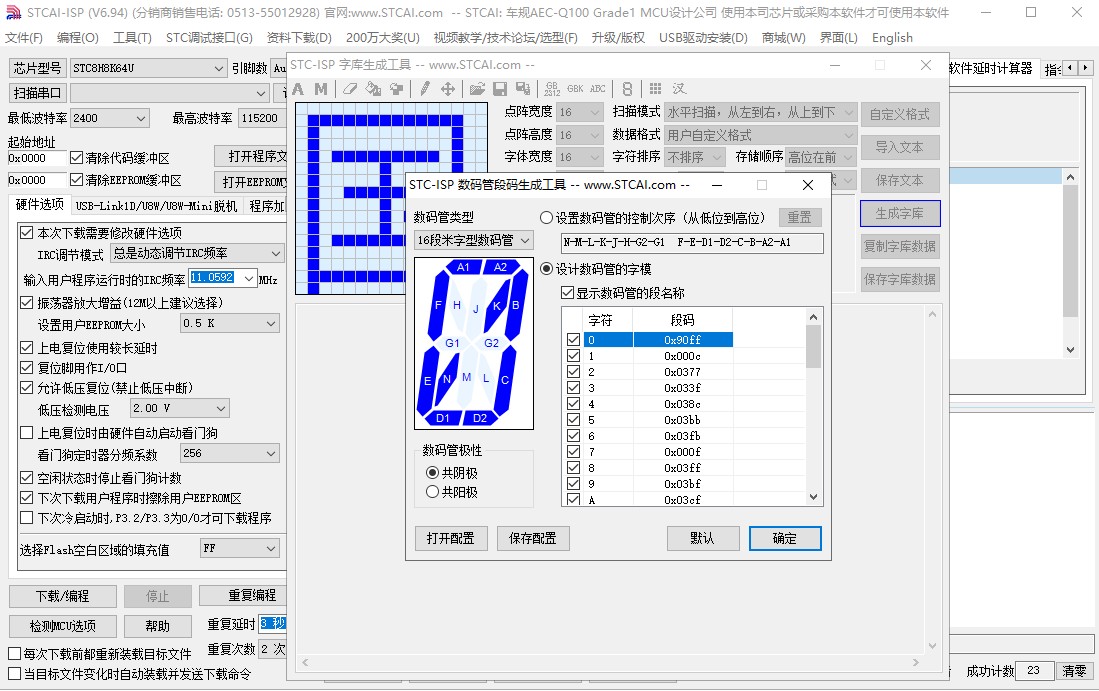

发表于 2024-3-30 23:33:23 | 显示全部楼层
回复

使用道具 举报 送花

33

主题

3086

回帖

7256

积分

论坛元老

积分
7256
发表于 2024-3-28 09:28:01 | 显示全部楼层
7段数码管的话 你得看你 数码管和驱动芯片怎么接的,,一般来说 seg1 到seg7 对应 a—g管

这得上原例图啦 seg引脚与数码管的对应关系 直接影响了码值
参考例程并不是对技术参 考手册的补充,而是对技术参 考手册的解释。
技术参 考手册不应该需要参考例程作为补充,而是解释成了参考例程的样子
回复

使用道具 举报 送花

33

主题

3086

回帖

7256

积分

论坛元老

积分
7256
发表于 2024-3-28 09:28:40 | 显示全部楼层
光看程序是不太好看出来什么东西。
参考例程并不是对技术参 考手册的补充,而是对技术参 考手册的解释。
技术参 考手册不应该需要参考例程作为补充,而是解释成了参考例程的样子
回复

使用道具 举报 送花

22

主题

290

回帖

2237

积分

金牌会员

积分
2237
发表于 2024-3-28 09:28:55 | 显示全部楼层
这个得看数码管具体怎么接线的吧
回复

使用道具 举报 送花

已绑定手机

176

主题

619

回帖

1601

积分

金牌会员

积分
1601
 楼主| 发表于 2024-3-28 09:58:44 | 显示全部楼层
_奶*** 发表于 2024-3-28 09:28
7段数码管的话 你得看你 数码管和驱动芯片怎么接的,,一般来说 seg1 到seg7 对应 a—g管

这得上原例图啦 ...

感谢老师指点,看懂了,habcdefg格式定义的,
#define Sega    0x40  //数码管显示a段定义
#define Num0    (Sega + Segb + Segc + Segd + Sege + Segf       )  //显示数字0

点评

对 就是这个意思  发表于 2024-3-28 10:13
回复

使用道具 举报 送花

24

主题

546

回帖

2647

积分

荣誉版主

积分
2647
发表于 2024-3-28 10:02:38 | 显示全部楼层
推荐使用宏定义实现数码管显示数组
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=6215
(出处: 国芯论坛-STC全球32位8051爱好者互助交流社区)
回复

使用道具 举报 送花

0

主题

335

回帖

1014

积分

金牌会员

积分
1014
发表于 2024-3-28 11:23:14 | 显示全部楼层
这个还是很好理解的啊
回复

使用道具 举报 送花

已绑定手机

176

主题

619

回帖

1601

积分

金牌会员

积分
1601
 楼主| 发表于 2024-3-28 13:05:00 | 显示全部楼层
社区*** 发表于 2024-3-28 10:02
推荐使用宏定义实现数码管显示数组
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=6215
(出处:  ...

感谢老师推荐,
回复

使用道具 举报 送花

已绑定手机

63

主题

2170

回帖

3569

积分

论坛元老

积分
3569
发表于 2024-3-28 13:47:46 | 显示全部楼层
你就把数码管想成一个个单独的发光二极管
回复

使用道具 举报 送花

已绑定手机

1

主题

844

回帖

2463

积分

金牌会员

积分
2463
发表于 2024-3-30 10:58:35 | 显示全部楼层
学习
靡不有初,鲜克有终
