求助，如何正确使用STC-USB Link1D输出串口信息！！！｜已解决！！！

JimOr***

请参考4楼（地板）解答～
/////////////////////////////////
情况是这样的： 我制作了USB下载开发板，输出串口一直都好好用，但是当我连接STC-USB Link1D下载，发现不能输出串口。

请问高手们，是不是我哪里设置没设置好？（我用4线转Type - C连接开发板的）

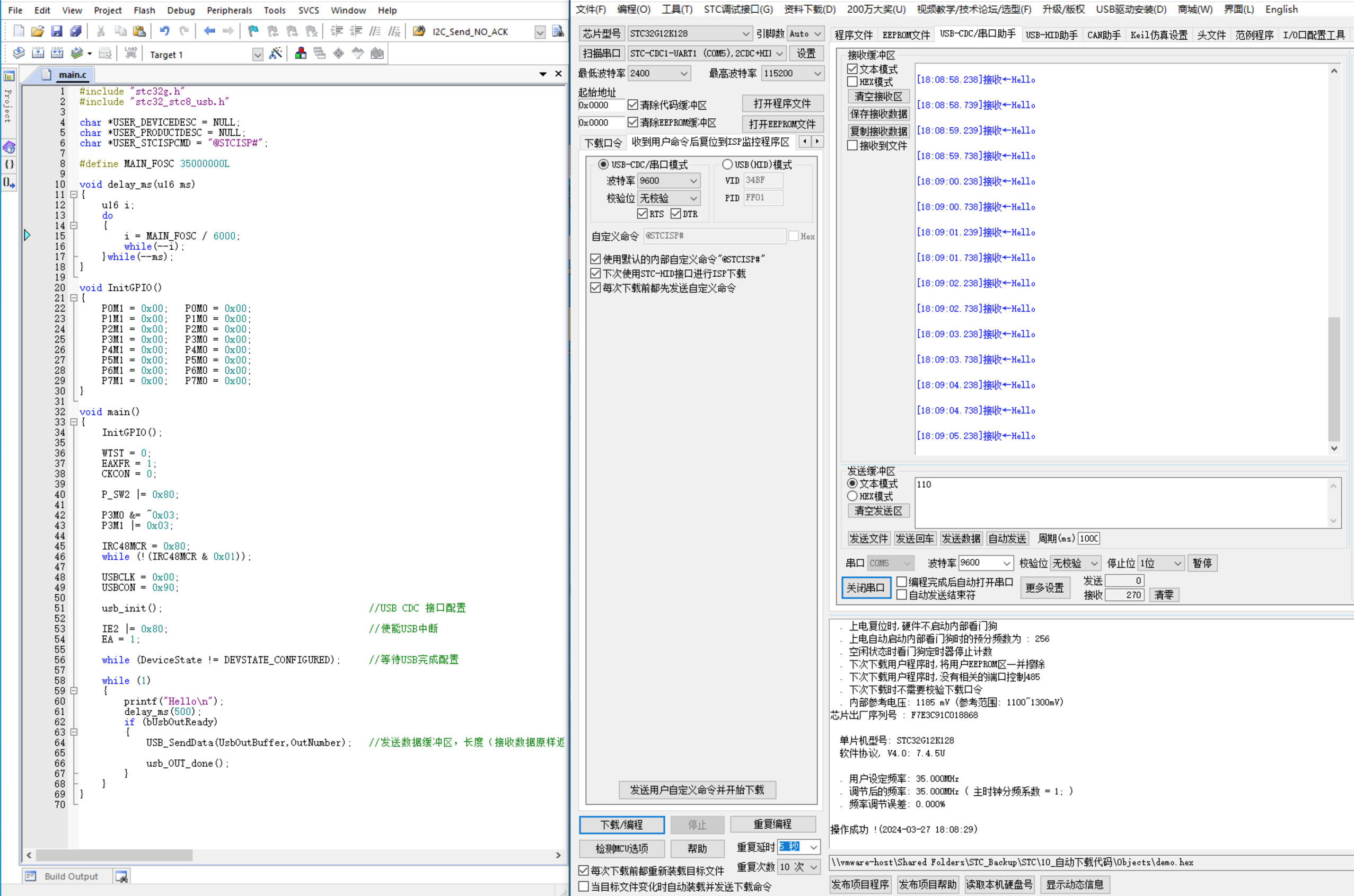

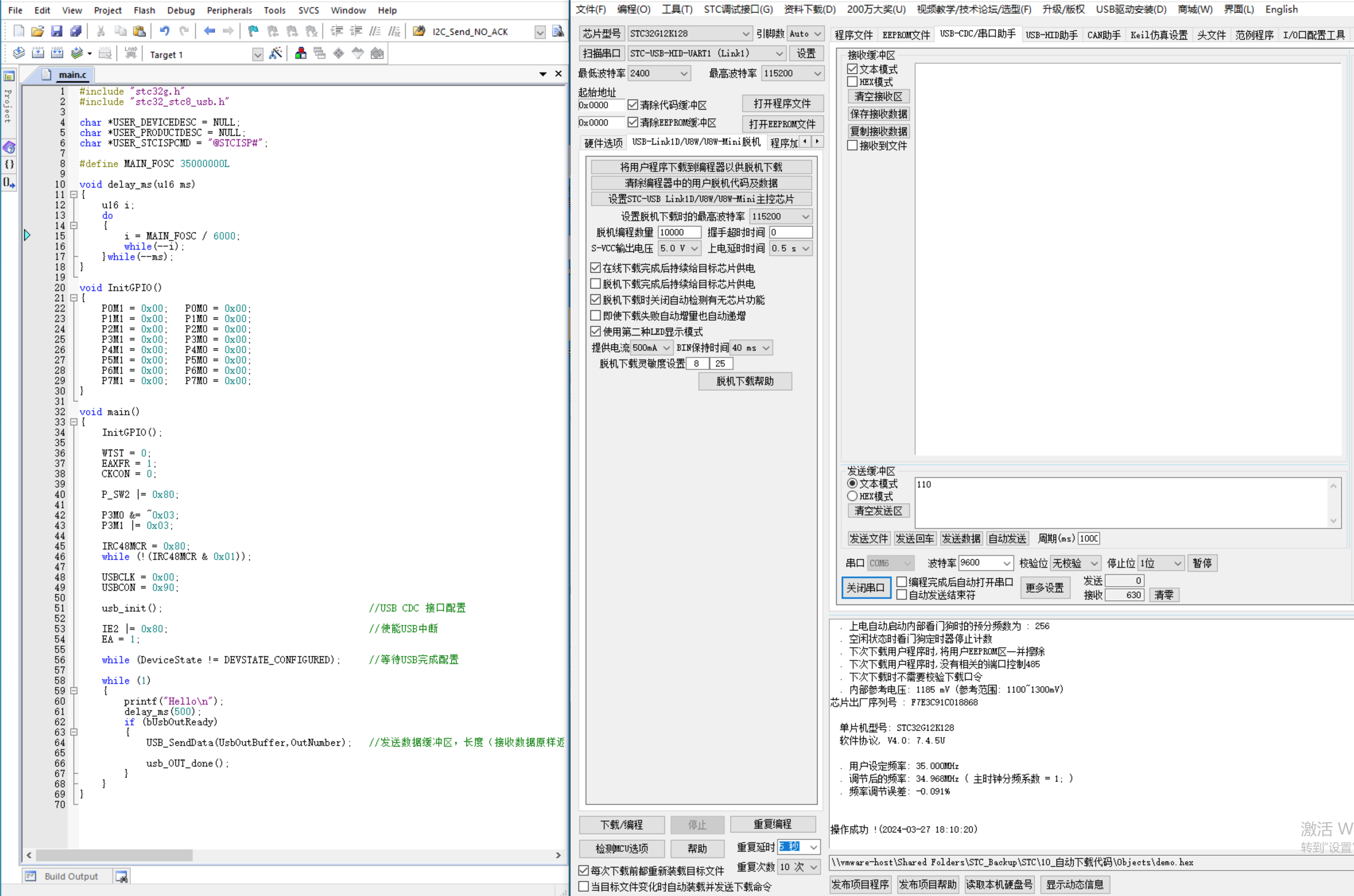

以下是HID直接下载，可以看到串口调试信息。

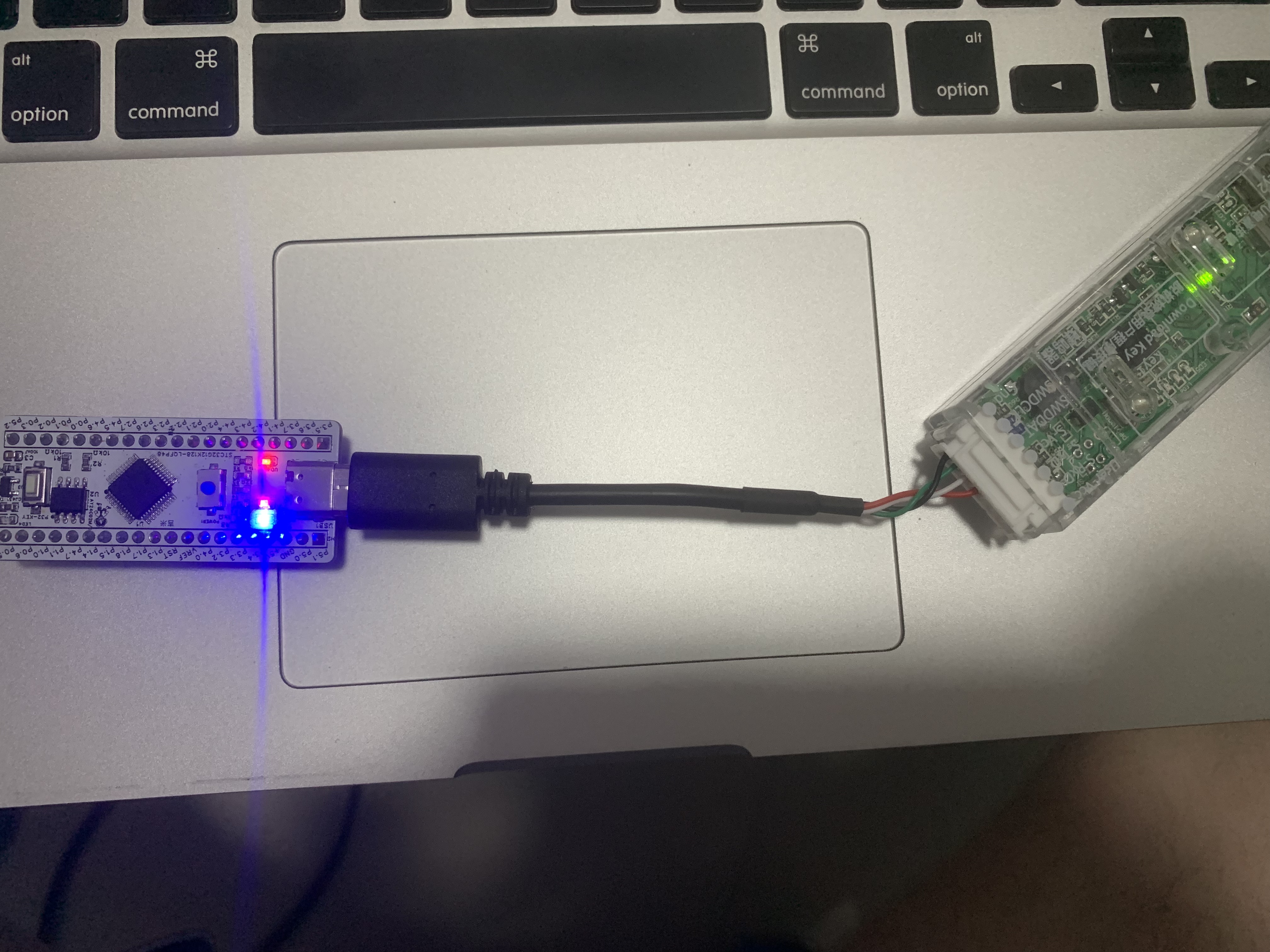

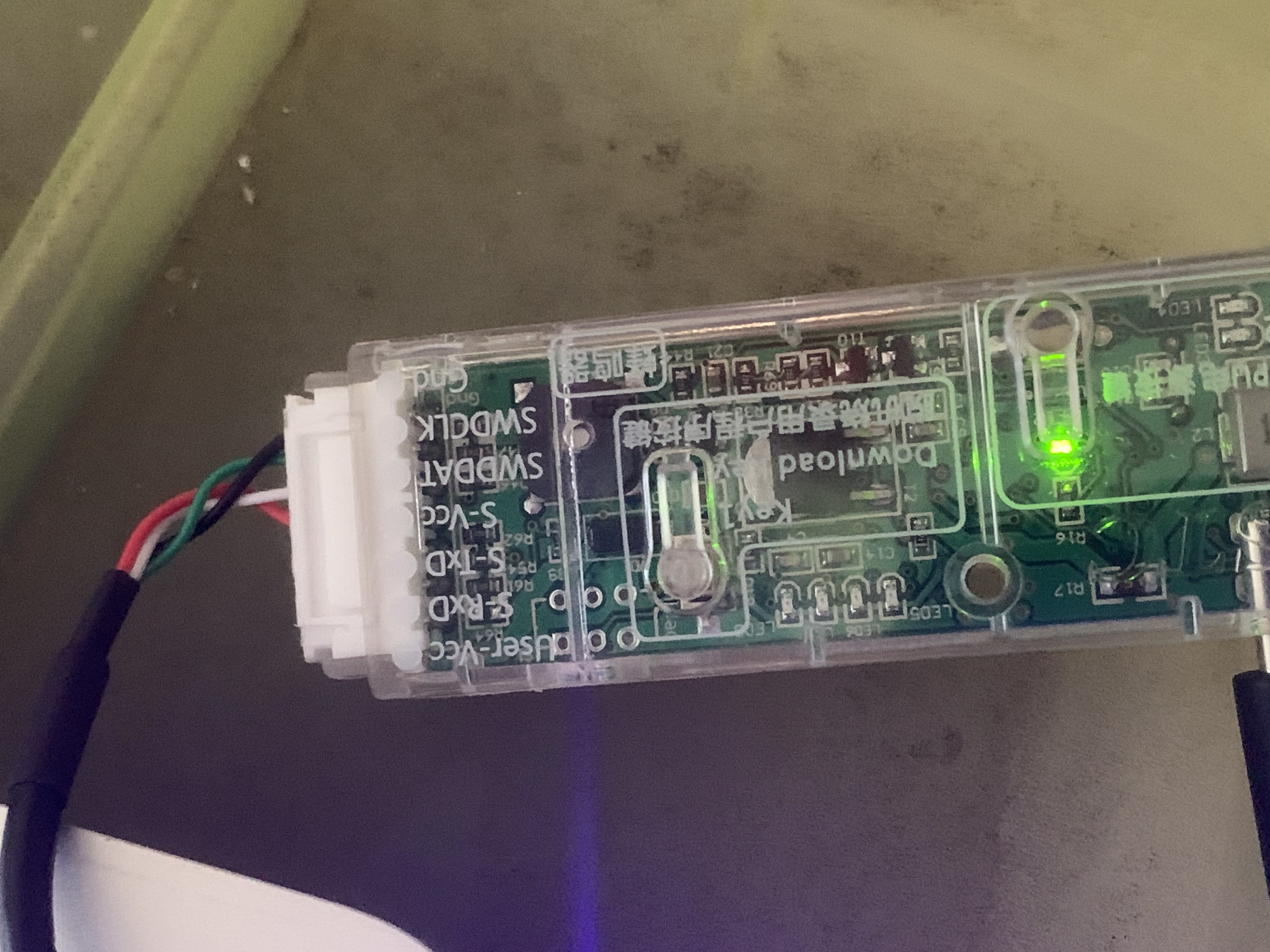

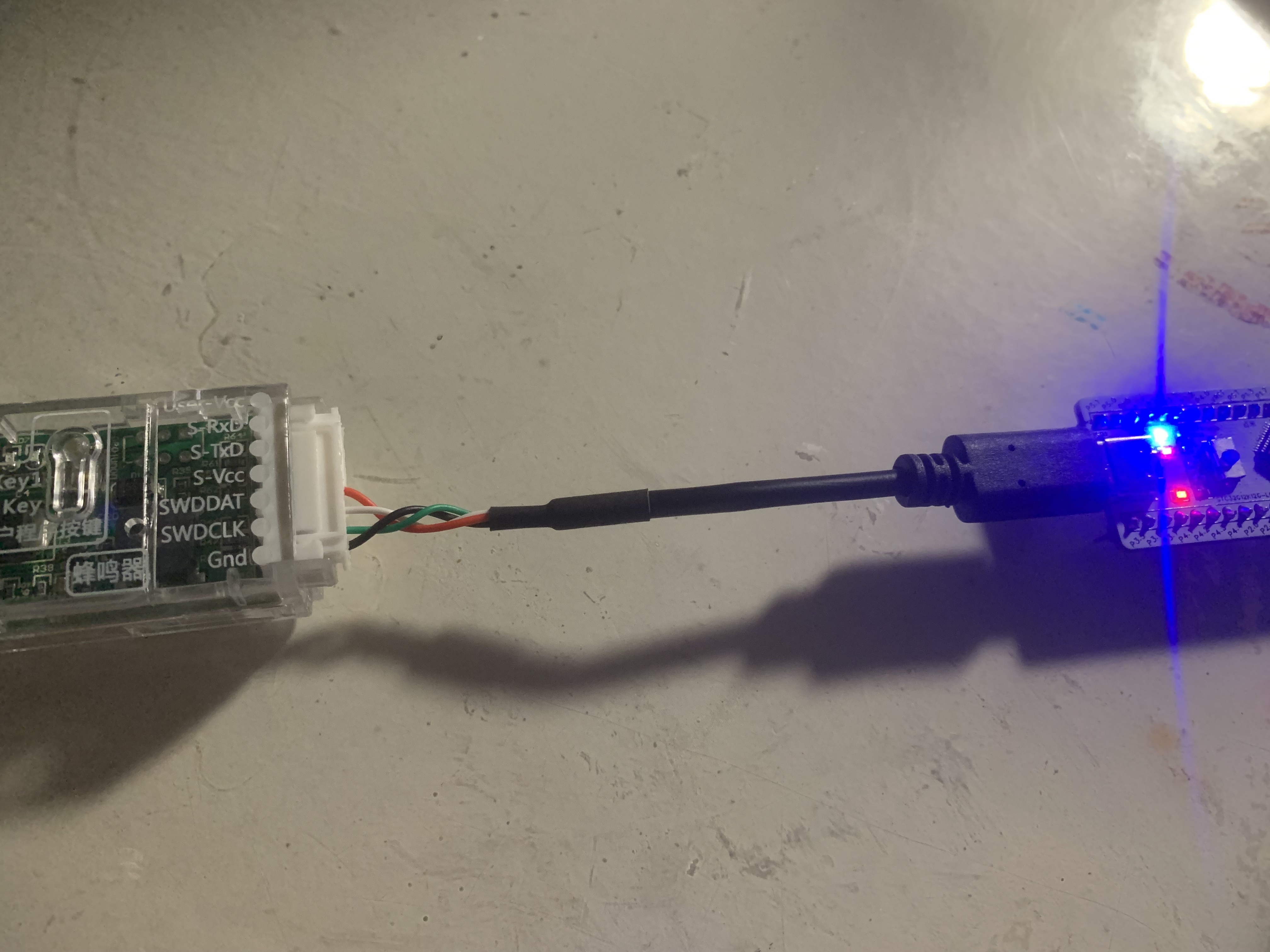

这是连接STC-USB Link1D，通过4线- Type连接开发板，能顺利下载代码，非常好用。

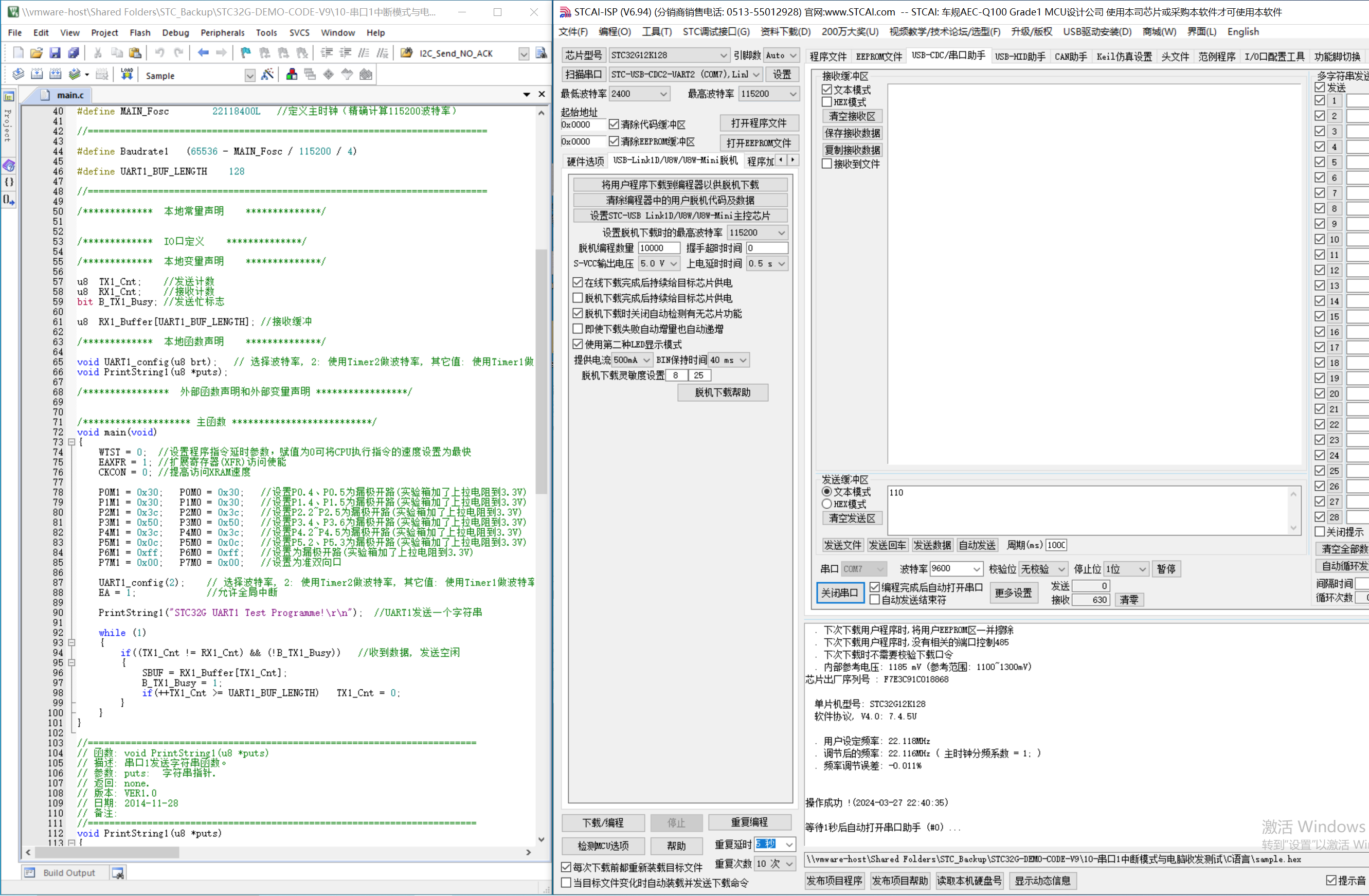

但是发现不能输出串口信息。串口com6、com7都没有反应，不知道如何操作，麻烦大佬们帮手分析分析，谢谢～


串口com6：

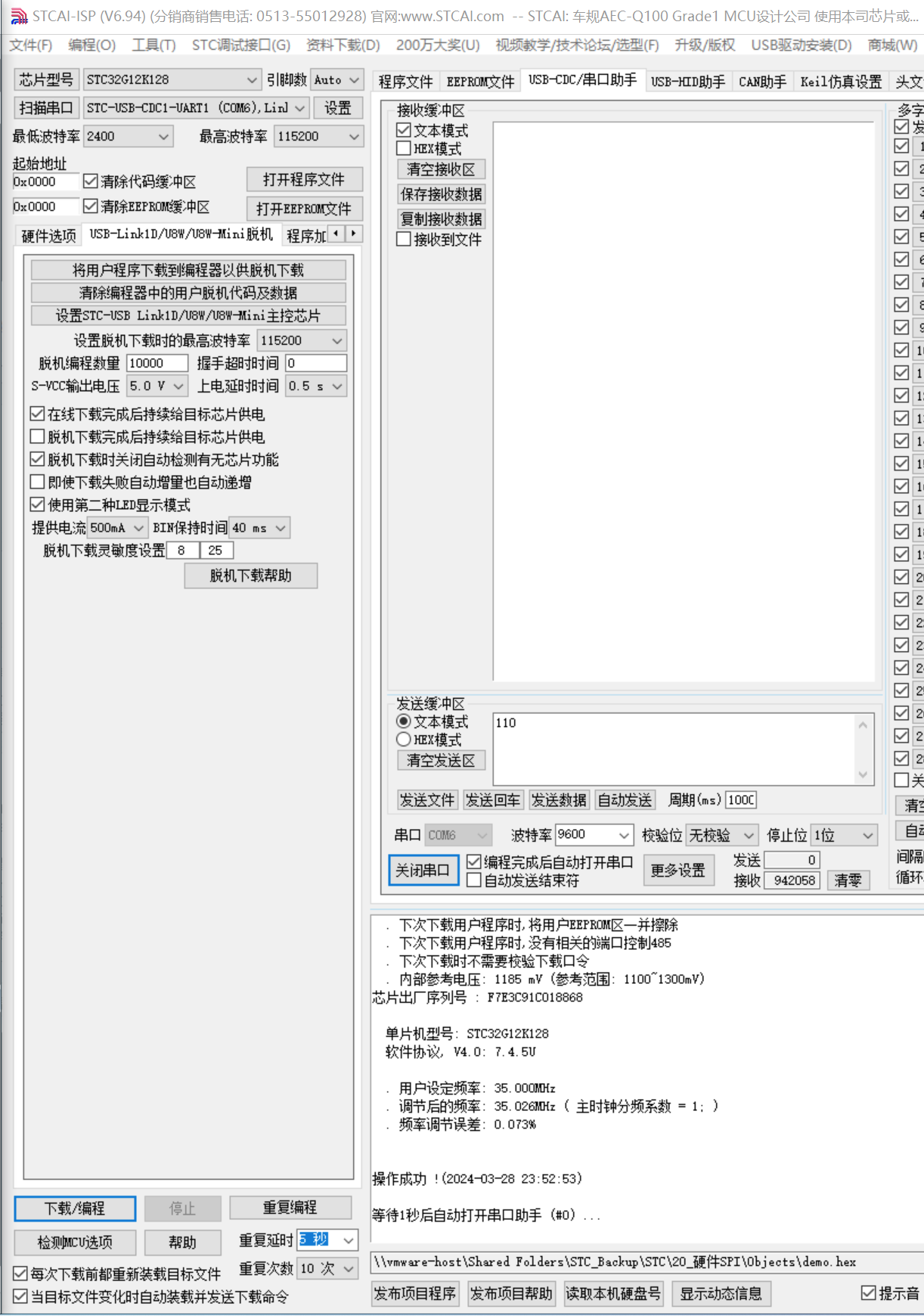

串口com7:

gentl***

你这是usbcdc的程序

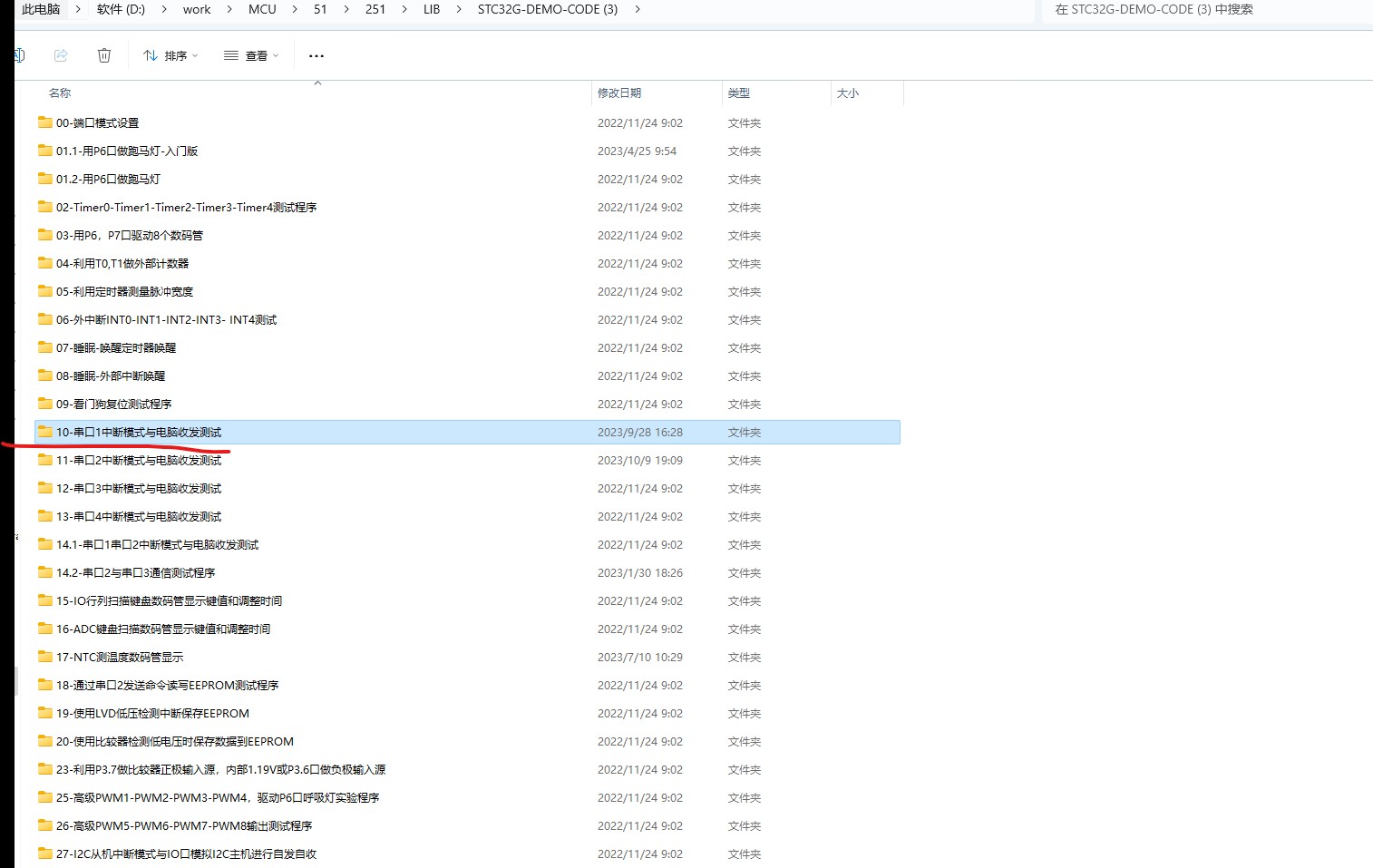

用串口去看串口的例程

JimOr***

gentl*** 发表于 2024-3-27 18:56
你这是usbcdc的程序

用串口去看串口的例程

您好，不好意思，我不太理解～
是连接STC-USB Link1D模式不对吗？ 可以麻烦您详细一点，望指教～

gentl***

JimOr*** 发表于 2024-3-27 21:30
您好，不好意思，我不太理解～
是连接STC-USB Link1D模式不对吗？ 可以麻烦您详细一点，望指教～ ...

你的程序是USBCDC的   直接插usb线连接电脑的
你想用 link1D 做串口通信   用串口的例程

JimOr***

gentl*** 发表于 2024-3-27 21:53
你的程序是USBCDC的   直接插usb线连接电脑的
你想用 link1D 做串口通信   用串口的例程

谢了，刚试了例程，还是不行～

是不是这条4线转Type C占有了3.0、3.1，所以只能下载、仿真，不能进行串口通信。

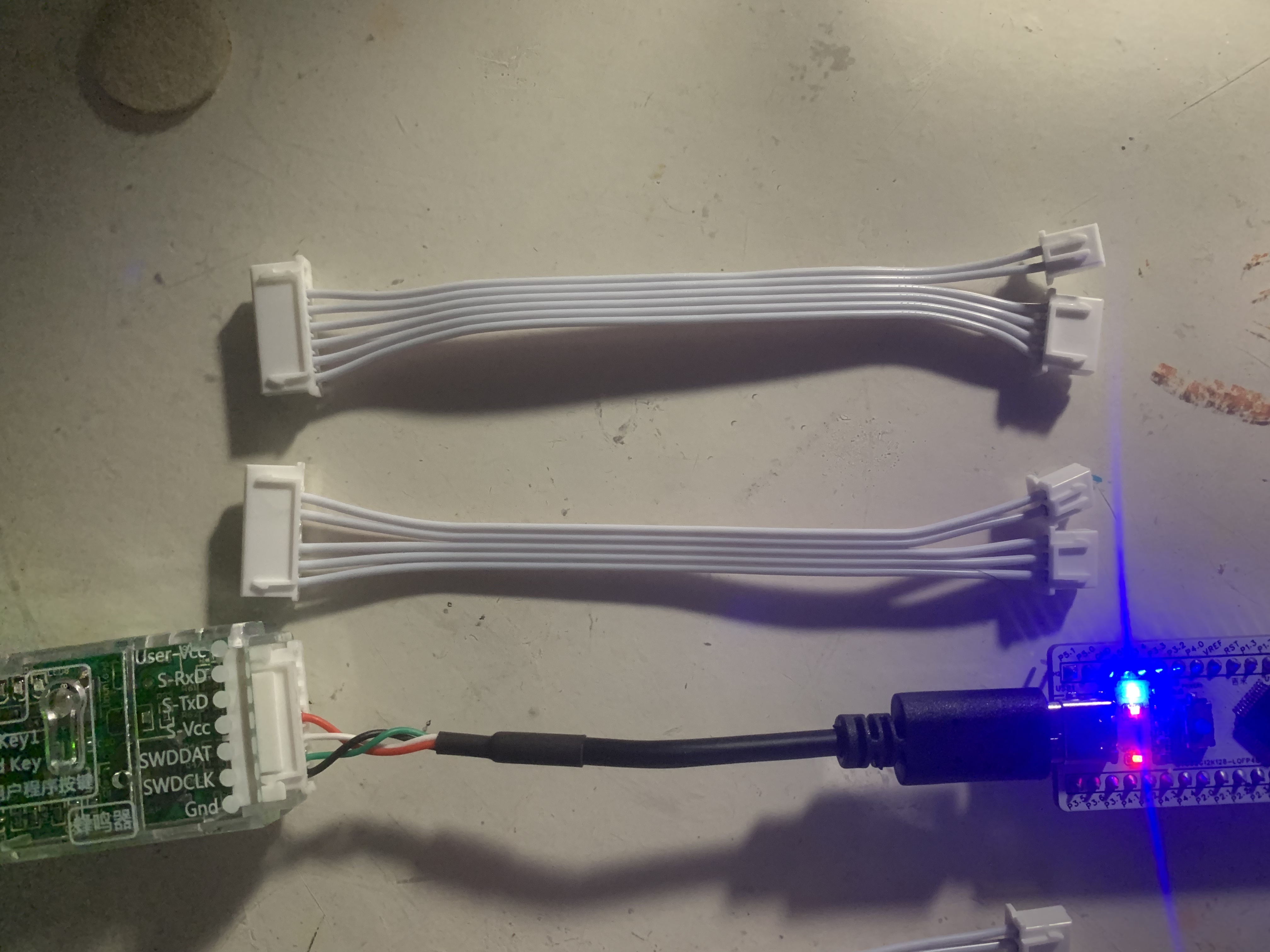

需要额外的一组串口线，也就是下图所示。

晓***

JimOr*** 发表于 2024-3-27 22:54
谢了，刚试了例程，还是不行～

是不是这条4线转Type C占有了3.0、3.1，所以只能下载、仿真，不能进行串 ...

是的，Link1D本质上还是USB转串口，但是你下载的例程是USB转虚拟串口的，单片机的P3.0和3.1已经是USB接口了，需要用普通Type-c线直接连接电脑USB接口和开发板，才能通过虚拟串口收发数据。

神***

用最新的 STCAI-ISP V6.94, 烧录时:
===不用默认的 HID-UART1 烧录;
===使用 CDC-UART1, 就是
       【CDC-UART1，USB-CDC 虚拟串口转串口/就是串口烧录】
===但这时，STC-USB Link1D 不会给 用户系统自动停电上电
===你只接3根线，GnD/S-P3.1/S-P3.0

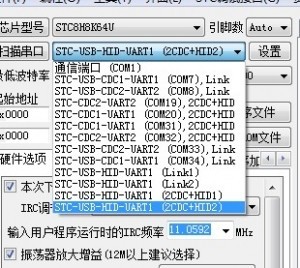

下图是多个
【STC-USB Link1D】 和多个
【普通 USB转双串口】的设备插在电脑上

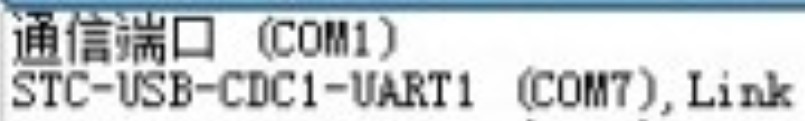

你选择下图 USB-CDC1-UART1 即可


https://www.stcaimcu.com/forum.p ... ptid=6988&pid=61491

如果多个
【STC-USB Link1D】 和多个
【普通 USB转双串口】的设备插在电脑上

第一个
一箭双雕之USB转双串口：
HID+2CDC  复合设备
1, USB-HID 烧录：
     STC-USB-HID-UART1 (2CDC+HID1)
2, USB-CDC, USB转双串口
    STC-CDC1-UART1 (COMa), 2CDC+HID
    STC-CDC2-UART2 (COMb), 2CDC+HID

第二个
一箭双雕之USB转双串口：
HID+2CDC  复合设备
1, USB-HID 烧录：
     STC-USB-HID-UART1 (2CDC+HID2)
2, USB-CDC, USB转双串口
    STC-CDC1-UART1 (COMc), 2CDC+HID
    STC-CDC2-UART2 (COMd), 2CDC+HID

第一个
STC-USB Link1D:
HID+2CDC  复合设备
1, USB-HID 烧录：
     STC-USB-HID-UART1(Link1)
2, USB-CDC, USB转双串口
    STC-USB-CDC1-UART1 (COMe), Link
    STC-USB-CDC2-UART2 (COMf), Link

第二个
STC-USB Link1D:
HID+2CDC  复合设备
1, USB-HID 烧录：
     STC-USB-HID-UART1 ( Link2)
2, USB-CDC, USB转双串口
    STC-USB-CDC1-UART1 (COMg), Link
    STC-USB-CDC2-UART2 (COMh), Link


第三个
STC-USB Link1D:
HID+2CDC  复合设备
1, USB-HID 烧录：
     STC-USB-HID-UART1 ( Link3)
2, USB-CDC, USB转双串口
    STC-USB-CDC1-UART1 (COMi), Link
    STC-USB-CDC2-UART2 (COMl), Link

HID-UART 可以区分是第几个【STC-USB Link1D】
===Link1/Link2/Link3
HID-UART 可以区分是
第几个【2CDC+HID】/【STC的普通USB转双串口+HID复合设备】
===【2CDC+HID1】/【2CDC+HID2】/【2CDC+HID3】


CDC-UART 无法区分是第几个【STC-USB Link1D】
===此处的 Link/Link/Link 无法区分是第几个
同一台电脑上插了 第几个 【STC-USB Link1D】

CDC-UART 无法区分是第几个【2CDC+HID】
===此处的 【2CDC+HID】/【2CDC+HID】/【2CDC+HID】 无法区分是第几个
同一台电脑上插的多个 第几个 【2CDC+HID】无法区分显示，只能自己人为判断

JimOr***

神*** 发表于 2024-3-28 07:44
用最新的 STCAI-ISP V6.94, 烧录时:
===不用默认的 HID-UART1 烧录;
===使用 CDC-UART1, 就是

您好，感谢您的回答，我更换了USB- CDC下载，需要手动断电开发板才能下载，这跟我想通过STC-USB Link1D自动下载有点相背，



然后下载成功后，发现不论用CDC1-UART1，还是CDC2-UART2，都没有收到串口信息，不知道哪里问题。

国学***

JimOr*** 发表于 2024-3-27 22:54
谢了，刚试了例程，还是不行～

是不是这条4线转Type C占有了3.0、3.1，所以只能下载、仿真，不能进行串 ...

这样可以下载 仿真  和串口通信
串口通信，下载程序的时候IRC频率要选22.1184 ，要和程序里一致

乘风***

JimOr*** 发表于 2024-3-29 00:00
您好，感谢您的回答，我更换了USB- CDC下载，需要手动断电开发板才能下载，这跟我想通过STC-USB Link1D自 ...

直接烧录4楼（地板）推荐的例子hex文件到芯片里（默认IRC频率22.1184M），用你的方式连接电脑跟板子，串口助手打开CDC1对应的串口号（默认波特率115200），通过串口助手给MCU发送数据，MCU收到后原样返回。
