楼主: 王昱顺

高性能FOC | 32F12K54-FOC Lite V2 开源!经多天测试,稳定无异常==目前最高水平

  [复制链接]
  • 打卡等级:以坛为家I
  • 打卡总天数:351
  • 最近打卡:2025-05-02 00:50:51
已绑定手机

130

主题

1520

回帖

1859

积分

金牌会员

积分
1859
发表于 2025-3-31 23:27:20 | 显示全部楼层
好想搞一台
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:458
  • 最近打卡:2025-05-01 07:48:22
已绑定手机
已实名认证

110

主题

2219

回帖

5452

积分

版主

积分
5452
发表于 2025-4-1 06:59:35 | 显示全部楼层
北*** 发表于 2025-3-31 21:11
你好,我在带电机上电测试的时候现象为3声自检声音,随后声音一直在蜂鸣,电机没有转动随后电机就过热冒烟 ...

可以检查是否电容虚焊或损坏,MOS的栅极驱动电阻是否阻值一致且联通正常。
正常上电蜂鸣三声后是三路50%占空比的,正常应该是电机没有驱动能力,可以自由转动的
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:102
  • 最近打卡:2025-05-01 15:23:22

0

主题

73

回帖

586

积分

高级会员

积分
586
发表于 2025-4-1 19:29:10 | 显示全部楼层
王工您好!我没接负载的情况下,通电为什么会有1-2A电流,而且MOS发热,是不是互补的两只管子没留死区时间或死区时间不够

点评

没接负载情况下应该是没有电流的,空载电流大概在12V/0.06A这个水平 PWM本身没有配置死区,原电路的死区控制是依靠栅极驱动自带的死区功能实现的,如果发觉MOS发热,可以适当减小栅极电阻以提高驱动能力,或者手动通  详情 回复 发表于 2025-4-1 19:35
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:458
  • 最近打卡:2025-05-01 07:48:22
已绑定手机
已实名认证

110

主题

2219

回帖

5452

积分

版主

积分
5452
发表于 2025-4-1 19:35:33 | 显示全部楼层
haimin*** 发表于 2025-4-1 19:29
王工您好!我没接负载的情况下,通电为什么会有1-2A电流,而且MOS发热,是不是互补的两只管子没留死区时间 ...

没接负载情况下应该是没有电流的,空载电流大概在12V/0.06A这个水平
PWM本身没有配置死区,原电路的死区控制是依靠栅极驱动自带的死区功能实现的,如果发觉MOS发热,可以适当减小栅极电阻以提高驱动能力,或者手动通过PWMA_DTR寄存器设置一下死区
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:2
  • 最近打卡:2025-04-01 20:54:35
已绑定手机

0

主题

2

回帖

20

积分

新手上路

积分
20
发表于 2025-4-1 20:54:35 | 显示全部楼层
王*** 发表于 2025-4-1 06:59
可以检查是否电容虚焊或损坏,MOS的栅极驱动电阻是否阻值一致且联通正常。
正常上电蜂鸣三声后是三路50% ...

你好,我现在已经烧录过程序,没有装无刷电机,纯裸板PCB,摘掉了EG2134,在自检完成后用万用表检测电压,结果是与stc32芯片连通的焊盘PWMU为2.5V,PWMV和PWMW为0V,PWMUN为2.5V,PWMV和PWMW为5V。这是正常现象吗,如果不正常正常的应该是怎么样?(在之前装着电机的的测试中,电机三声自检的声音是能正常响的。)

点评

正常应该是三路50%占空比,需要使用示波器测量,使用万用表相对来说没那么准  详情 回复 发表于 2025-4-2 08:53
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:102
  • 最近打卡:2025-05-01 15:23:22

0

主题

73

回帖

586

积分

高级会员

积分
586
发表于 2025-4-1 21:18:13 | 显示全部楼层

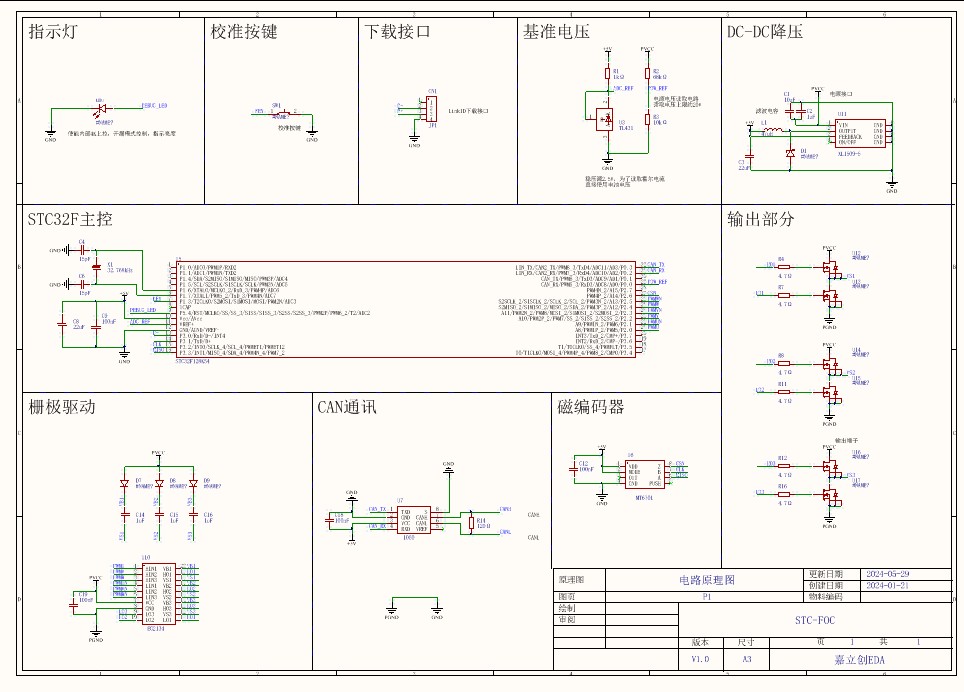

王工您好!不知道怎么回事,我的板子以前烧录了BLDC程序,能正常运行,烧录FOC软件后,不接负载,开机电流就比较大,我是根据这个原理图设计的板子,这个电路对应的软件是V1版还是V2版,您2024年1月8日更新的软件能用吗

点评

对应的是V2版本,找Gitee上最新更新的就能用  发表于 2025-4-2 08:57
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:102
  • 最近打卡:2025-05-01 15:23:22

0

主题

73

回帖

586

积分

高级会员

积分
586
发表于 2025-4-1 21:29:48 | 显示全部楼层
上电24V时没接负载电流最大能有6A-8A,总感觉是两只互补管子有导通现象,我只给板子提供5V供电,看到的波形:PWM1_H,PWM2_H, PWM3_H都是正脉冲,PWM1_L,  PWM2_L, PWM3_L都是负脉冲,而且三相都有输出。

点评

24V的话,我所使用的那个栅极驱动EG2134只能承受最高20V的工作电压。 需要选用其他额外的栅极驱动,其他的栅极驱动如果不自带死区补偿的话,需要在软件内设置死区大小  详情 回复 发表于 2025-4-2 08:56
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:102
  • 最近打卡:2025-05-01 15:23:22

0

主题

73

回帖

586

积分

高级会员

积分
586
发表于 2025-4-1 21:30:55 | 显示全部楼层
折腾这几天,我检查电路硬件没发现问题,我都懵了
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:102
  • 最近打卡:2025-05-01 15:23:22

0

主题

73

回帖

586

积分

高级会员

积分
586
发表于 2025-4-1 21:33:45 | 显示全部楼层

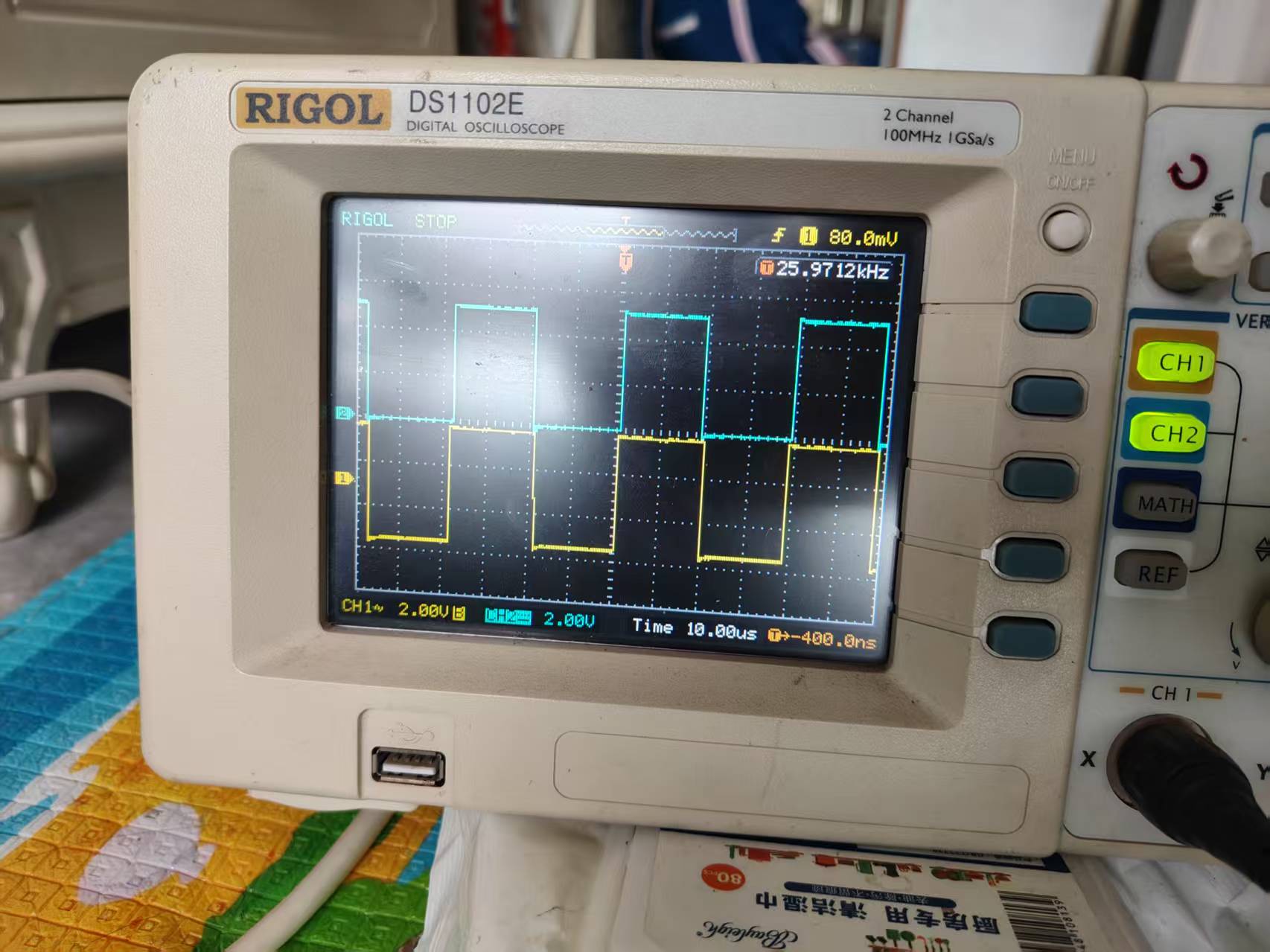

示波器显示的是CPU的PWM1_H,与PWM2_H输出波形
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:458
  • 最近打卡:2025-05-01 07:48:22
已绑定手机
已实名认证

110

主题

2219

回帖

5452

积分

版主

积分
5452
发表于 2025-4-2 08:53:39 | 显示全部楼层
北*** 发表于 2025-4-1 20:54
你好,我现在已经烧录过程序,没有装无刷电机,纯裸板PCB,摘掉了EG2134,在自检完成后用万用表检测电压 ...

正常应该是三路50%占空比,需要使用示波器测量,使用万用表相对来说没那么准
