请教大家，关于STC32G的PWM的使用

newl***

请教大家，我正在用STC32G单片机的PWM功能输出一个方波，我希望用PWMA的第一个通道的PWM1P（管脚选为P2.0）输出方波，,PWM1N（P2.1）关掉输出，另作为普通的IO使用。我看STC32G的手册是这样写的“当使用第一组 PWM 定时器输出 PWM 波形时，可单独使能 PWM1P/PWM2P/PWM3P/PWM4P 输出，也可单独使能 PWM1N/PWM2N/PWM3N/PWM4N 输出。例如：若单独使能了 PWM1P 输出，则 PWM1N就不能再独立输出，除非 PWM1P 和 PWM1N 组成一组互补对称输出。”但是我忘记了是在哪里看到的了，说当使用PWM1P输出时，关掉PWM1N的输出，PWM1N就可以作为一个普通IO口使用，我试了下，没有成功，到底是不能这么用呢还是我设置的不对，谢谢。

乘风***

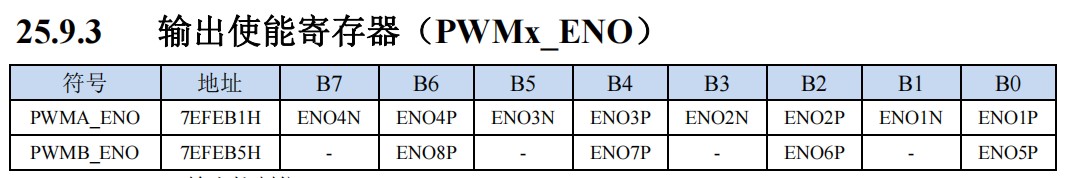

PWMx_ENO寄存器，不作为PWM的通道置0，就可以作为普通IO口使用。设置好IO口模式就可以输入/输出。

newl***

乘风*** 发表于 2024-3-27 13:23
PWMx_ENO寄存器，不作为PWM的通道置0，就可以作为普通IO口使用。设置好IO口模式就可以输入/输出。
...

谢谢乘风老师的回复，我再试试。

newl***

乘风*** 发表于 2024-3-27 13:23
PWMx_ENO寄存器，不作为PWM的通道置0，就可以作为普通IO口使用。设置好IO口模式就可以输入/输出。
...

乘风老师：遇到一个奇怪的现象，当我把第一个通道的PWM1P（管脚选为P2.0）当做普通的IO口使用，PWM1N(P2.0)设置为PWM,可以工作，程序如下：

void PWMA_Init(void)                        //PWMA的初始化
{
        EAXFR = 1;                                                         //扩展寄存器(XFR)访问使能
        PWMA_PSCRH = 0;                                        //1分频
        PWMA_PSCRL = 0;

        PWMA_ARRH  = (u8)(PWM_ARR>>8);
        PWMA_ARRL  = (u8)(PWM_ARR);

        PWMA_CCR1H  = (u8)(PWM_CCR>>8);
        PWMA_CCR1L  = (u8)(PWM_CCR);

        //3.输入输出的引脚配置

        PWMA_ENO         |=         0x01;                                //关PWM1p(P2.0)通道输出，使能PWM1n(P2.1)通道输出

        PWMA_PS         |=         0x01;                                //选择PWM1从P2.0、P2.1引脚输出

        //4.输入输出模式设置
        PWMA_CCER1 = 0x00;
        PWMA_CCMR1 = 0x68;                                //pwm模式1 配置置位输出
        PWMA_CCER1 = 0x04;                                //开启输出比较通道
        PWMA_BKR =         0x80;                                        //使能主输出
        PWMA_CR1 |= 0x01;                                        //启动计数器
}

波形如下：上方是P2.0作为普通IO口输出的一个周期为2mS的方波，下方是P2.1用PWM的方式输出的波形。

newl***

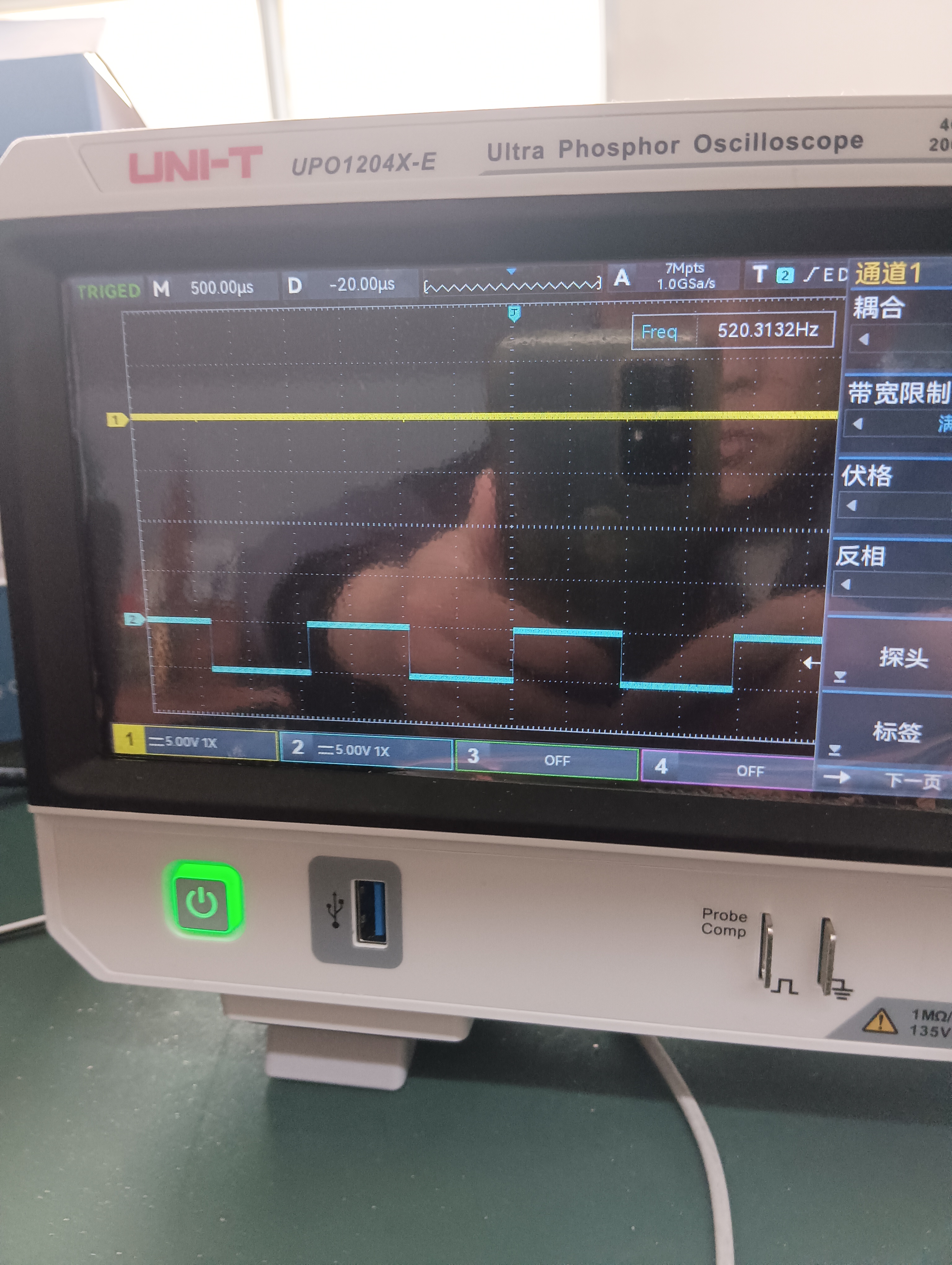

当我把第一个通道的PWM1P（管脚选为P2.0）当做PWM口使用，PWM1N(P2.1)设置为普通的IO口时，就不行了，P2.0（PWM）没有输出，P2.1还有输出。

程序如下：

void PWMA_Init(void)                        //PWMA的初始化
{
        EAXFR = 1;                                                         //扩展寄存器(XFR)访问使能
        PWMA_PSCRH = 0;                                        //1分频
        PWMA_PSCRL = 0;

        PWMA_ARRH  = (u8)(PWM_ARR>>8);
        PWMA_ARRL  = (u8)(PWM_ARR);

        PWMA_CCR1H  = (u8)(PWM_CCR>>8);
        PWMA_CCR1L  = (u8)(PWM_CCR);

        //3.输入输出的引脚配置

        PWMA_ENO         |=         0x01;                                //使能PWM1p(P2.0)通道输出，关PWM1n(P2.1)通道输出

        PWMA_PS         |=         0x01;                                //选择PWM1从P2.0、P2.1引脚输出

        //4.输入输出模式设置
        PWMA_CCER1 = 0x00;
        PWMA_CCMR1 = 0x68;                                //pwm模式1 配置置位输出
        PWMA_CCER1 = 0x04;                                //开启输出比较通道
        PWMA_BKR =         0x80;                                        //使能主输出
        PWMA_CR1 |= 0x01;                                        //启动计数器
}

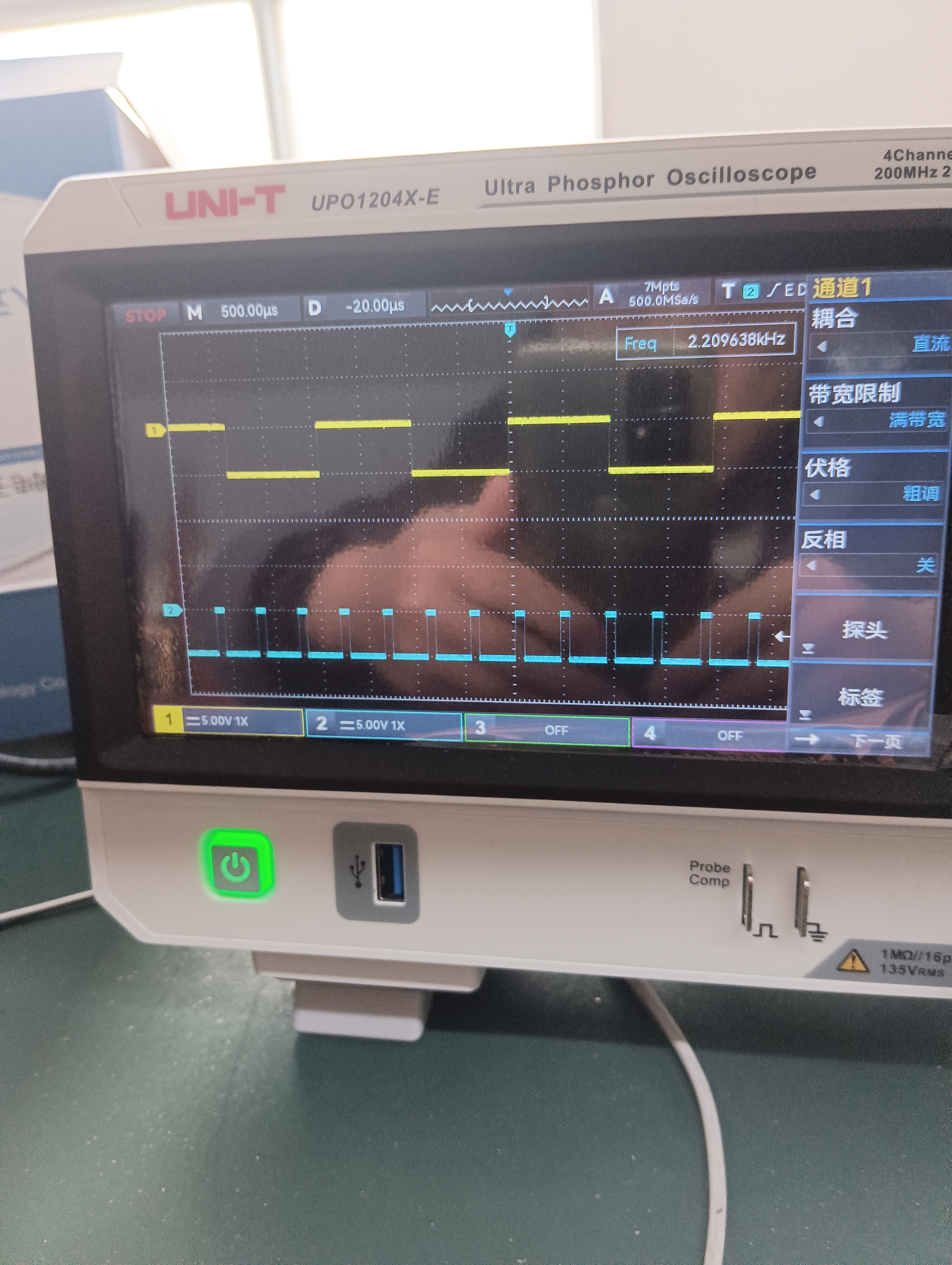

波形如下：上方的P2.0（PWM1P）没有输出，下方作为普通IO口的P2.1有输出。这个问题出在哪里？程序哪里设置的不对吗？

newl***

撤回

梁***

PWMA_ENO设置即可，没有允许输出PWM的IO，就没有PWM功能，可以随意使用其其余功能。

newl***

梁*** 发表于 2024-3-27 16:01
PWMA_ENO设置即可，没有允许输出PWM的IO，就没有PWM功能，可以随意使用其其余功能。 ...

是不是执行：
PWMA_ENO         |=         0x01;     //使能PWM1p(P2.0)通道输出，关PWM1n(P2.1)通道输出
这一句？P2.0有PWM有输出，P2.1作为普通IO口使用？
我不知道为什么不行呢。

newl***

梁*** 发表于 2024-3-27 16:01
PWMA_ENO设置即可，没有允许输出PWM的IO，就没有PWM功能，可以随意使用其其余功能。 ...

梁工您好：您看首贴，P2.0可以作为普通IO口使用，P2.1输出PWM，翻过来就不行了。

梁***

newl*** 发表于 2024-3-27 16:12
梁工您好：您看首贴，P2.0可以作为普通IO口使用，P2.1输出PWM，翻过来就不行了。 ...

随意，P2.1输出PWM，P2.0做IO。

主函数:
void main(void)
{
        u16        i;

        WTST = 0;
        CKCON = 0;
        P_SW2 |= 0x80;                //SFR enable

        PWMA_config();
        P2M0 = 0;

        P2M1 = 0;

        while (1)
        {
                for(i=0; i<100; i++)
                {
                        NOP(10);
                }
                P20 = ~P20;
        }
}

我只是禁止掉P2.0输出PWM，其余P2.1~P2.7继续输出PWM。
        PWMA_CCMR1  = 0x68;                // 通道模式配置, PWM模式1, 预装载允许
        PWMA_CCR1H  = 400/256;        // 比较值, 控制占空比(高电平时钟数)
        PWMA_CCR1L  = 400%256;
        ccer1 |= 0x05;                        // 开启比较输出, 高电平有效
        ps    |= 1;                                // 选择IO, 0:选择P1.0 P1.1, 1:选择P2.0 P2.1, 2:选择P6.0 P6.1,
//        eno   |= 0x03;                        // IO输出允许,  bit7: ENO4N, bit6: ENO4P, bit5: ENO3N, bit4: ENO3P,  bit3: ENO2N,  bit2: ENO2P,  bit1: ENO1N,  bit0: ENO1P
        eno   |= 0x02;                        // IO输出允许,  bit7: ENO4N, bit6: ENO4P, bit5: ENO3N, bit4: ENO3P,  bit3: ENO2N,  bit2: ENO2P,  bit1: ENO1N,  bit0: ENO1P
//        PWMA_ISR_En|= 0x02;                // 使能中断

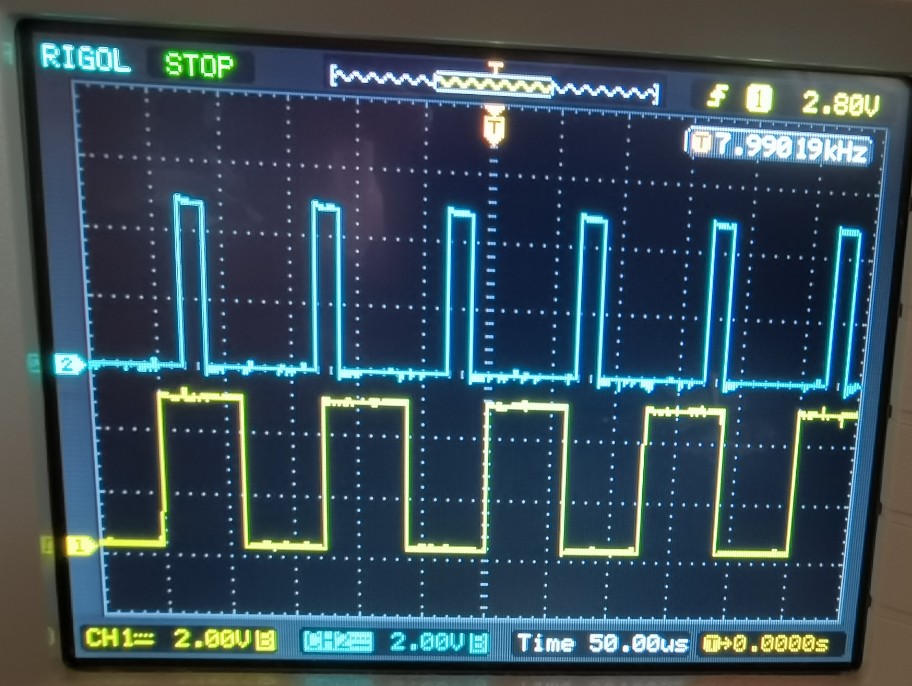

下面就是示波器波形，蓝色的是P2.1输出PWM，黄色是P2.0在主程序取反输出。
