想问一下大神们为什么自己做的最小系统板（stc8h3k64s2））无法被识别

mzat*** · 发表于 2024-3-26 16:50:58

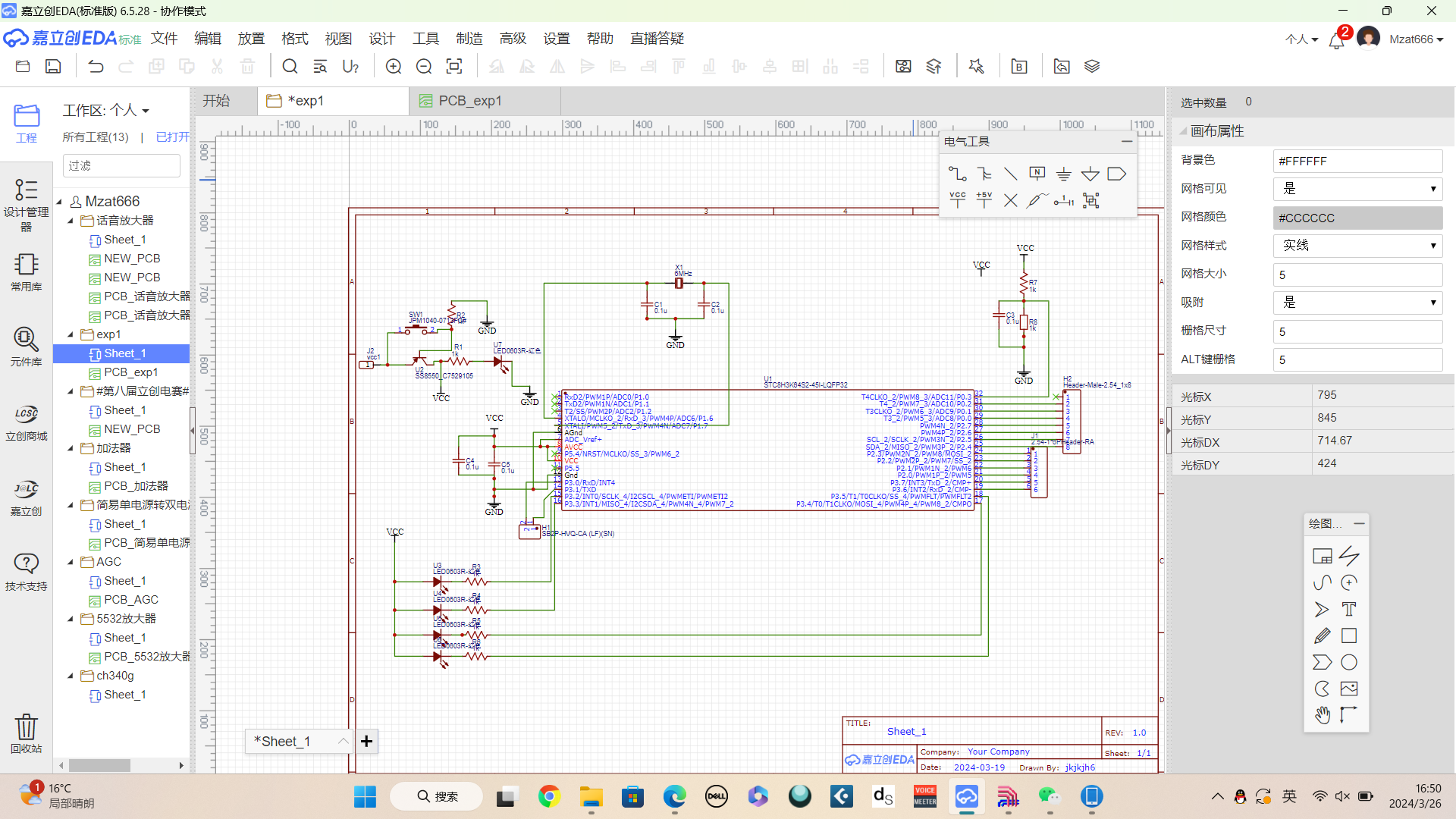

特别奇怪的是，就算只接txd和地，显示电源的led也会亮，pcb和原理图如图所示

AI-32*** · 发表于 2024-3-26 16:58:39

本帖最后由 STCAI-32位8051 于 2024-3-26 17:14 编辑

建议先学习官方完整的系统设计参考原理图，另STC-ISP烧录上位机提示截图也发个完整的过来？烧录器图片？？
【新提醒】完整的系统设计参考原理图@STC8H8K64U, @STC32G12K128 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 https://www.stcaimcu.com/forum.p ... e=0&extra=#pid34484

mzat*** · 发表于 2024-3-26 17:10:29

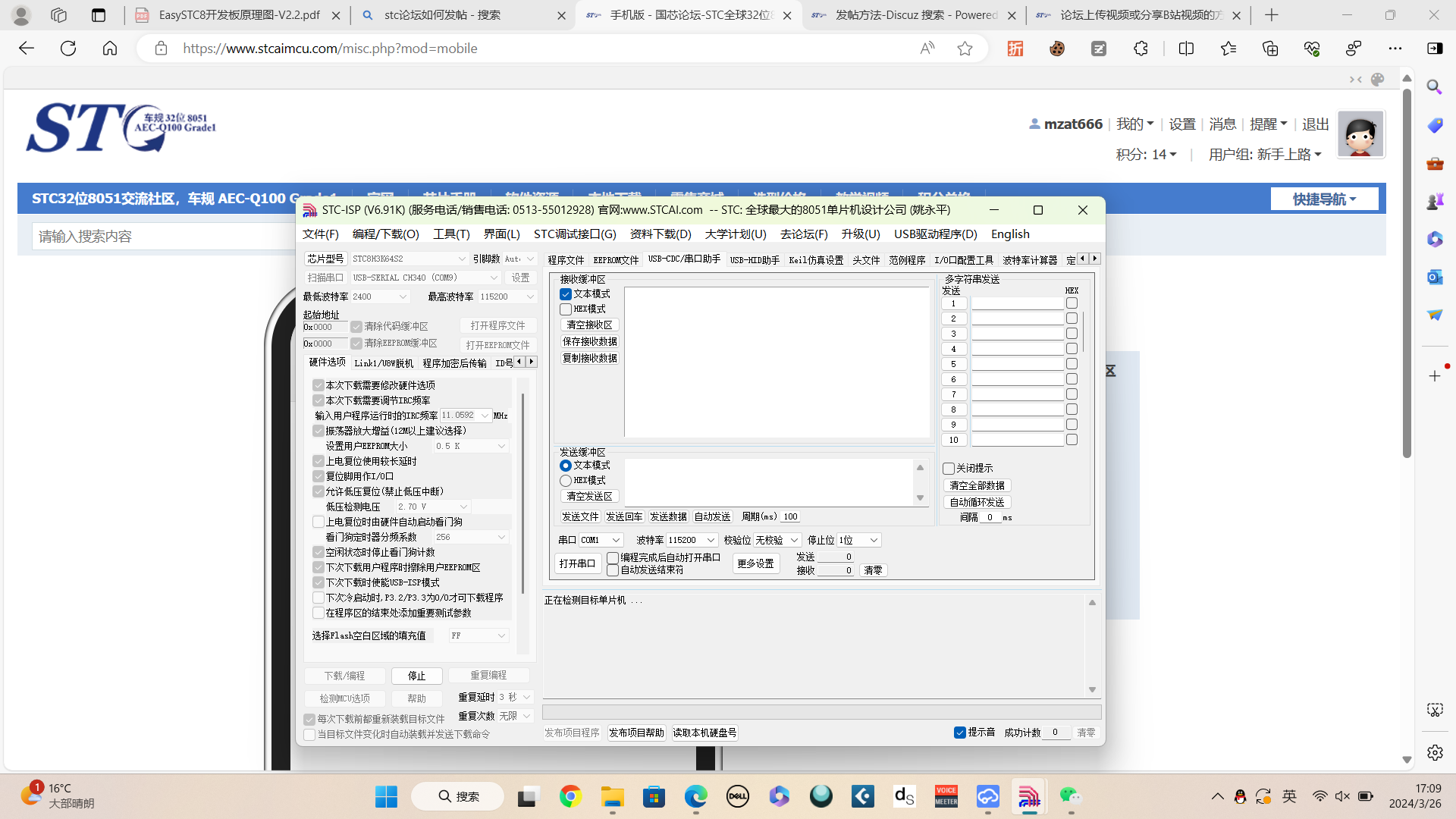

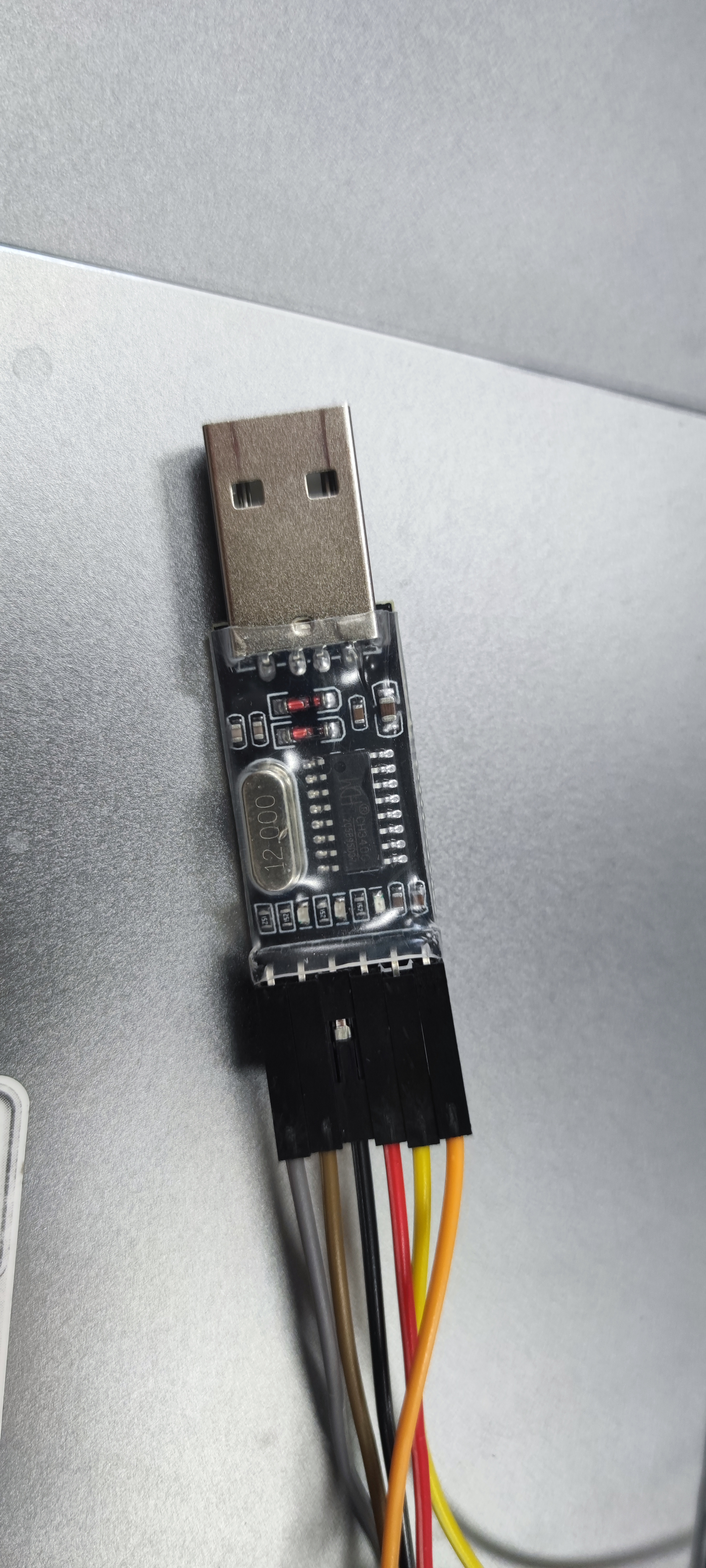

烧录软件的提示和烧录器

AI-32*** · 发表于 2024-3-26 17:19:13

本帖最后由 STCAI-32位8051 于 2024-3-26 17:27 编辑

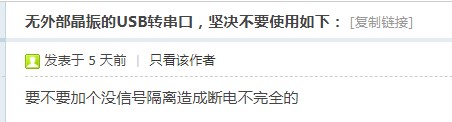

【新提醒】无外部晶振的USB转串口，坚决不要使用如下： - ISP下载/做自己的ISP - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 https://www.stcaimcu.com/forum.p ... ighlight=TTL&page=1


学习下官方STC-USB Link1D仿真器用法：【新提醒】【STC-USB Link1D】仿真器/全自动烧录器，USB转双串口的用法介绍 - 第2页 - 老鸟反刍/吐槽，新手乐园，毕业设计 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 https://www.stcaimcu.com/forum.p ... p;extra=&page=2

so*** · 发表于 2024-3-26 19:17:01

没信号隔离，加个二极管吧。有点串电电源没完全断开

晓*** · 发表于 2024-3-26 23:20:43

严格按照芯片手册里面的最小系统线路图设计，确保单片机能彻底断电。

wangxi*** · 发表于 2024-3-27 08:18:00

还亮就是端点不彻底。
P3.2是接了个灯吗？？？看来你都没看过手册，都没了解到P3.2有啥用

duro*** · 发表于 2024-5-9 00:41:24

问题解决了吗？不能识别和tx没关系吧？

小*** · 发表于 2024-5-9 07:22:03

还是严格按照官方推荐的最小系统的电路设计吧
