新手求教ADC返回值转换方法

lao4ji*** · 发表于 2024-3-25 19:36:43

本帖最后由 lao4jiadian 于 2024-3-25 19:43 编辑

STC8H8K64U核心实验板（开天斧），原板未改动基准参考电压，未改动如何元件
实例例程：08-16路ADC轮询-每路16次ADC转换取中间8次求平均值-串口1返回结果
演示15路ADC和bandgap查询采样

如：接收←ADC08=2785 万用表测量值1.698V。怎么转换啊？关系式是什么啊？返回：41 44 43 30 38 3D 32 37 38 35 20 20
2785------1.698 ？？？？

main.c (10.76 KB, 下载次数: 146)

yja*** · 发表于 2024-3-25 20:03:45

返回值就是ADC位数的比例，然后根据内部参考电压反推实测电压。

NT*** · 发表于 2024-3-25 20:18:04

12位ADC 满量程是 4096，参考电压2.5v, 2785/4096*2.5=1.6998v, 正确啊

lao4ji*** · 发表于 2024-3-25 20:30:56

NT*** 发表于 2024-3-25 20:18
12位ADC 满量程是 4096，参考电压2.5v, 2785/4096*2.5=1.6998v, 正确啊

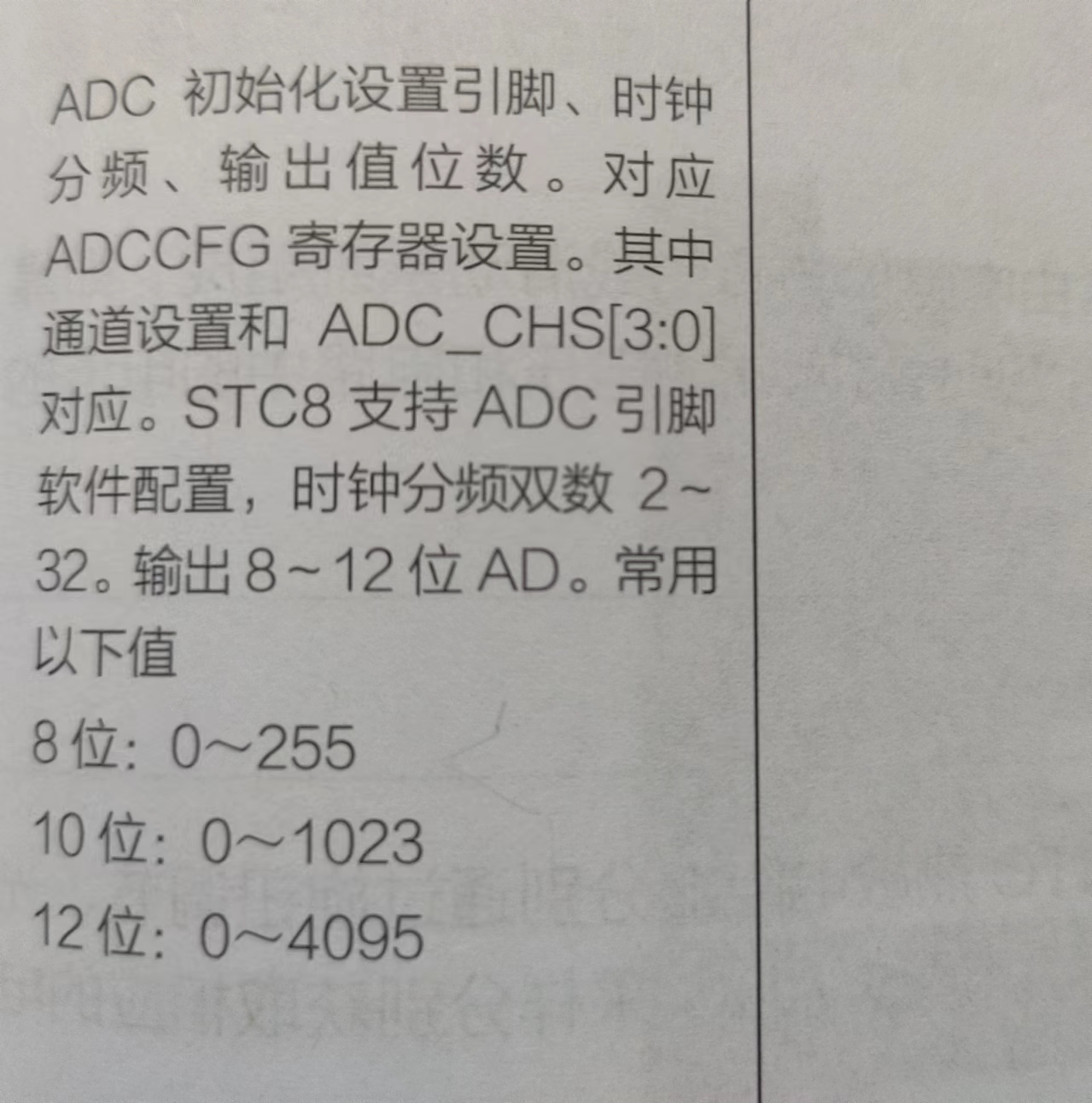

谢谢了。我看到12位：0-4095.到底是除4096，还是除4095.

NT*** · 发表于 2024-3-25 20:48:03

相差不大，理论上是4096，参考电压也有误差，约0.005v 吧好像。

21cns*** · 发表于 2024-3-25 21:16:25

lao4ji*** 发表于 2024-3-25 20:30
谢谢了。我看到12位：0-4095.到底是除4096，还是除4095.

较真的话应该是除4095
举个极端例子，比如是1位的ADC是除以1而不是除以2。

梁*** · 发表于 2024-3-25 21:21:47

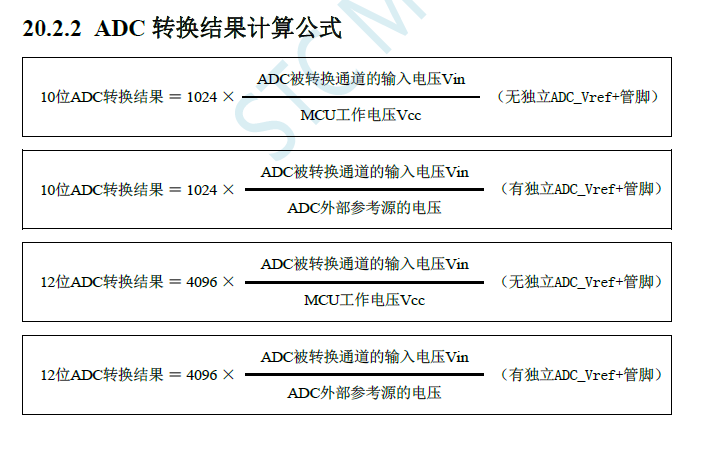

ADC值 = 4096*输入电压/参考电压，最大值4095.

梁*** · 发表于 2024-3-25 21:23:01

21cns*** 发表于 2024-3-25 21:16
较真的话应该是除4095
举个极端例子，比如是1位的ADC是除以1而不是除以2。 ...

一定是/4096，学过ADC原理的都知道，逼近式就是硬件2分法查找，分母就是2^n次方。

so*** · 发表于 2024-3-25 21:34:59

2的12次方等于4096，量产是0-4095。除4096

21cns*** · 发表于 2024-3-25 22:42:19

本帖最后由 21cnsound 于 2024-3-25 22:44 编辑

梁*** 发表于 2024-3-25 21:23
一定是/4096，学过ADC原理的都知道，逼近式就是硬件2分法查找，分母就是2^n次方。 ...

逼近式是用的二分法没错，参考电压源是VCC_REF，测量目标也是VCC，按你说的逻辑计算得到就是VCC=4095/4096*VCC_REF，而实际上VCC=VCC_REF，这是“人为误差”了吧？
