 仿真 8系列 MCU，用【一箭双雕之USB转双串口/全自动烧录器】

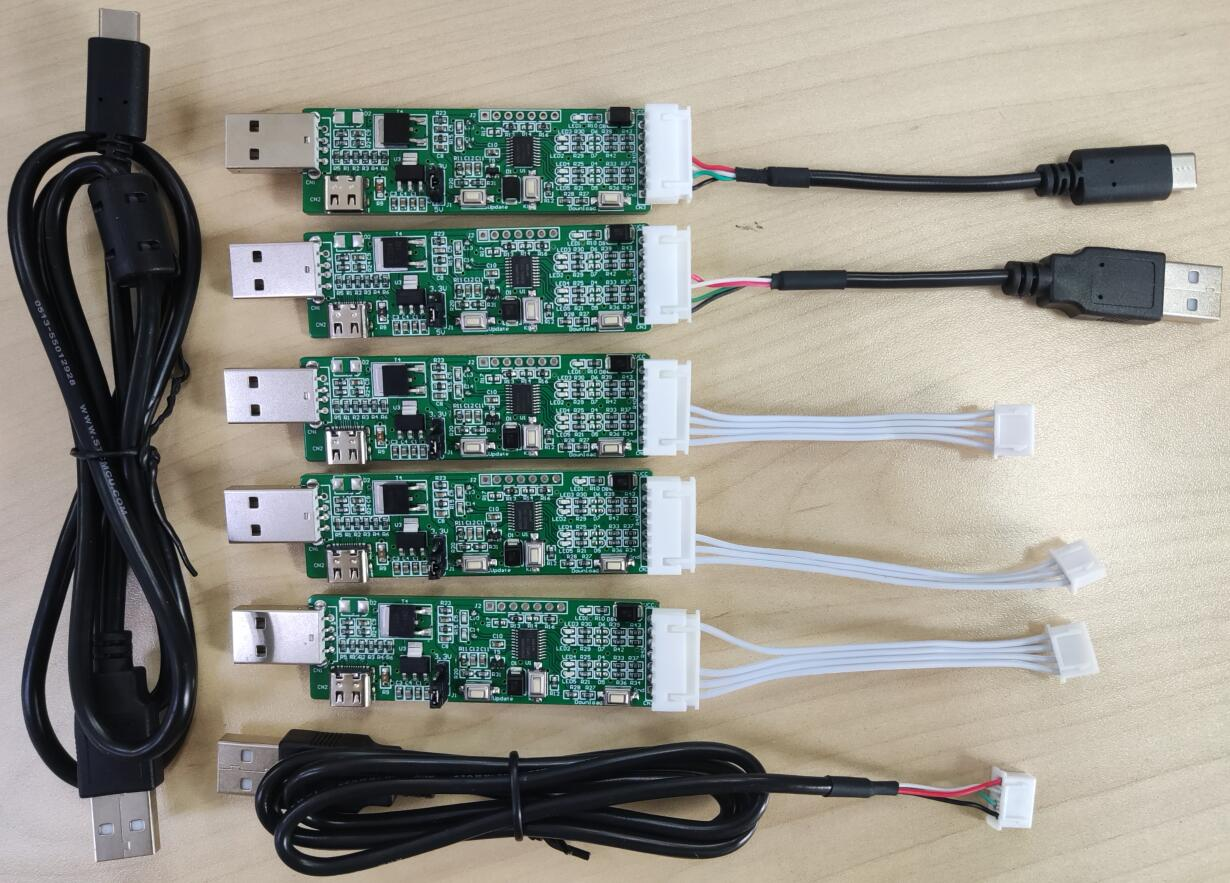

先简单介绍下【一箭双雕之USB转双串口/全自动烧录器】 1, 一箭双雕之USB转双串口工具几种常用连接线：

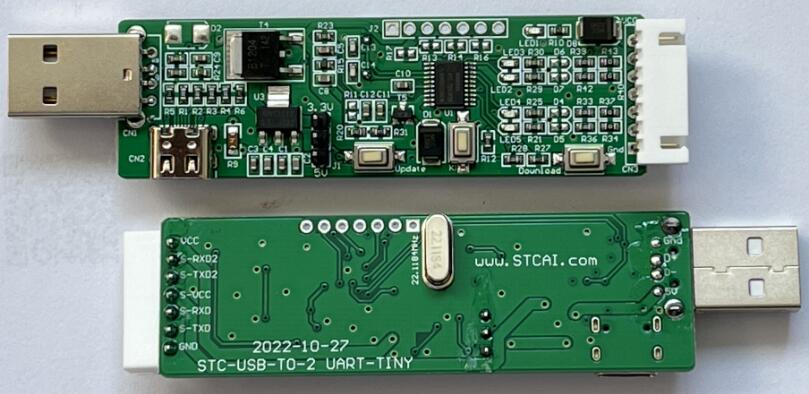

2，一箭双雕之USB转双串口工具外观图：

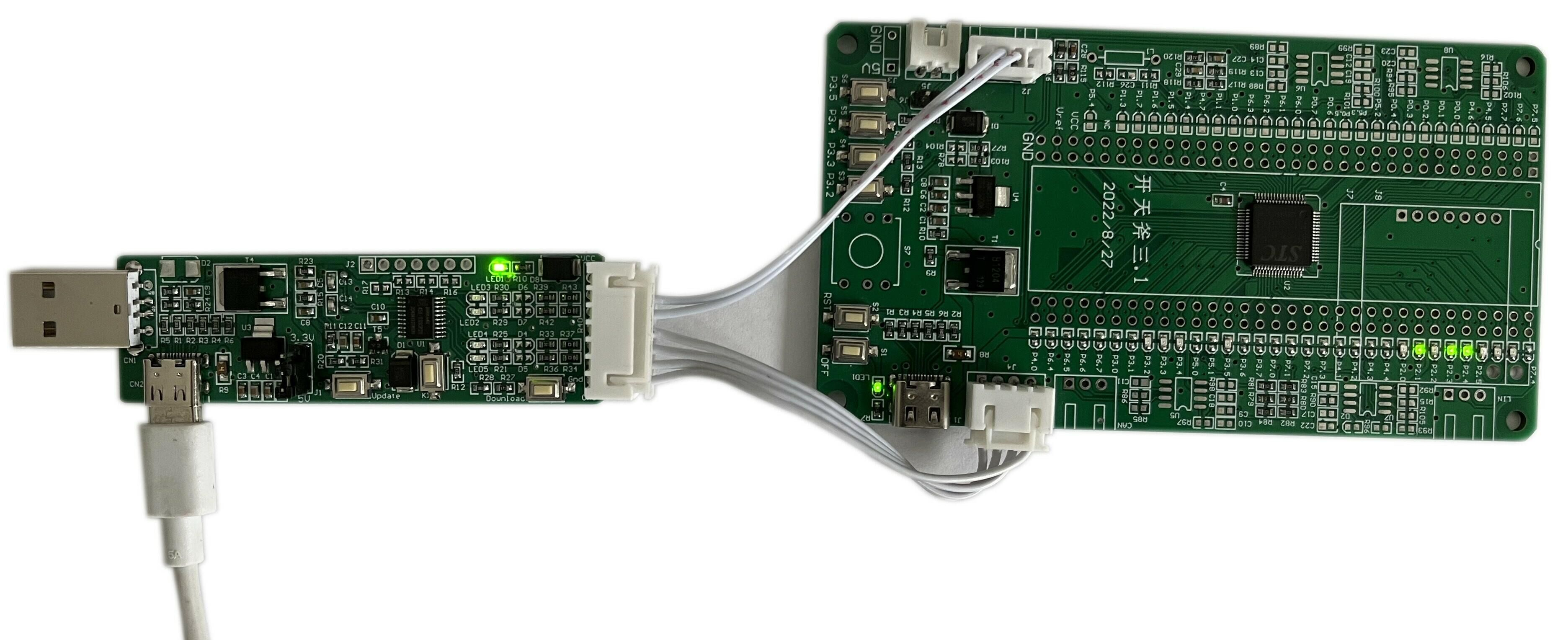

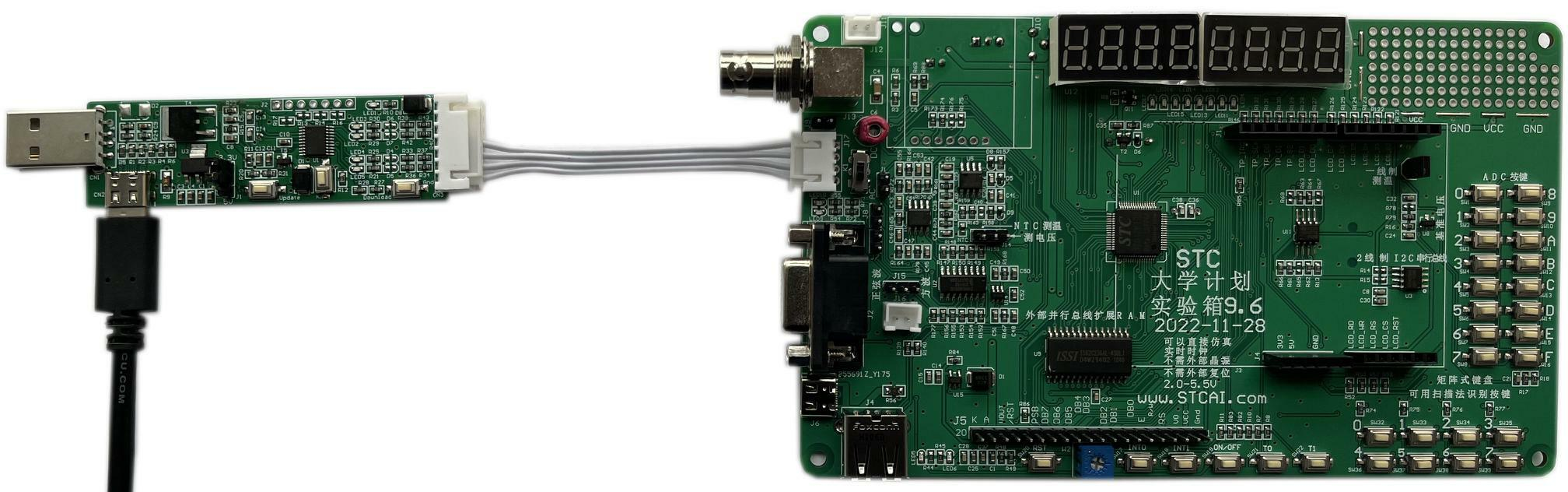

3, 一箭双雕用SIP7-USB-TypeC对STC8系列MCU进行仿真/烧录， 硬件连接图如下：
4,一箭双雕用SIP7-USB-TypeA 对STC8系列MCU进行仿真/烧录， 硬件连接图如下：
5,一箭双雕用SIP7-SIP4/2.54mm普通插座对STC8系列MCU进行仿真/烧录， 硬件连接图如下：

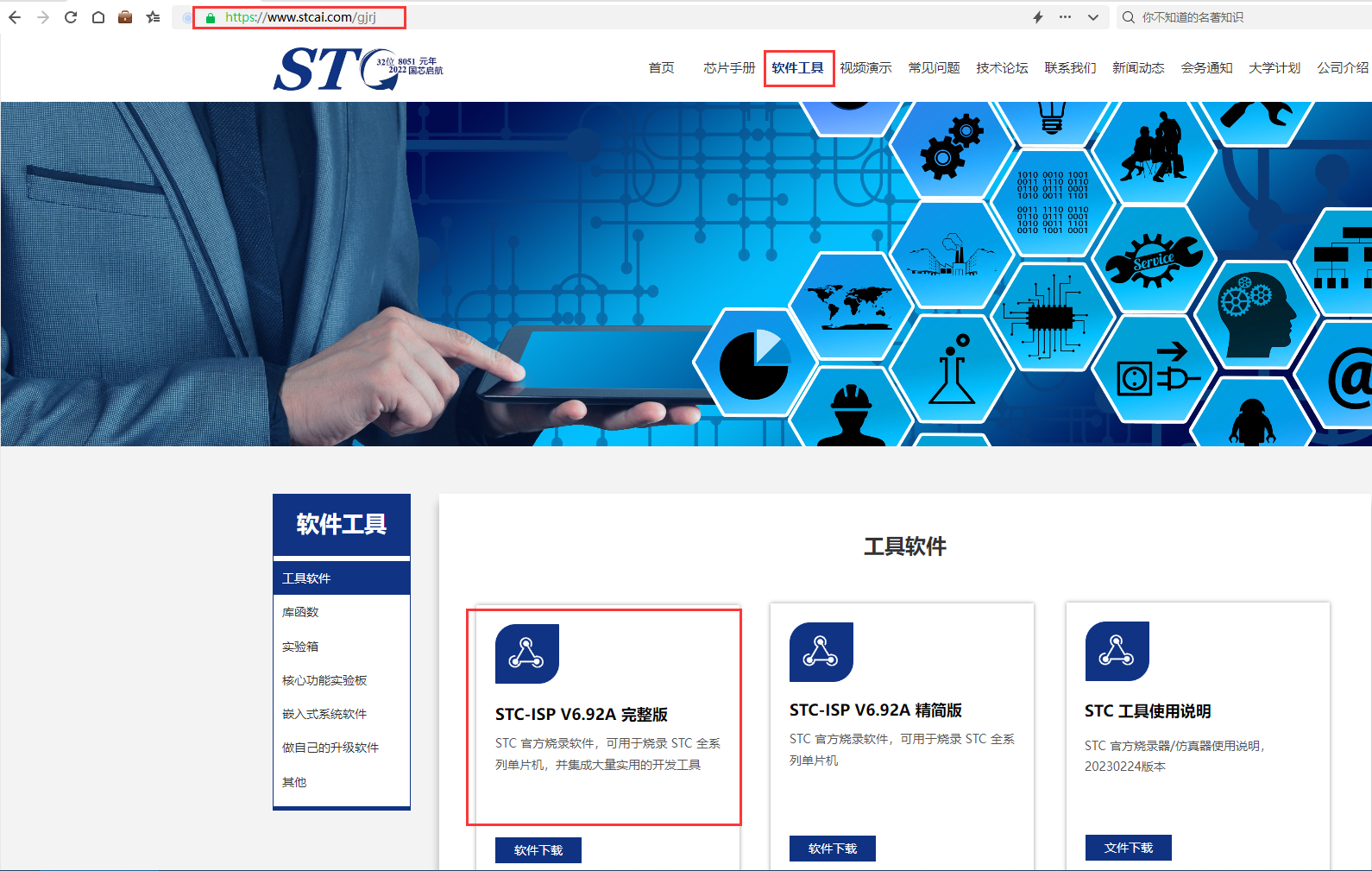

6, 一箭双雕 ,USB扩展的USB-CDC 串口1仿真；扩 展的 USB-CDC 串口2与其他串口进行通信，硬件连接图如下: 7.先去官网下载最新的STC-ISP软件
（下载地址：工具软件-深圳国芯人工智能有限公司https://www.stcai.com/）

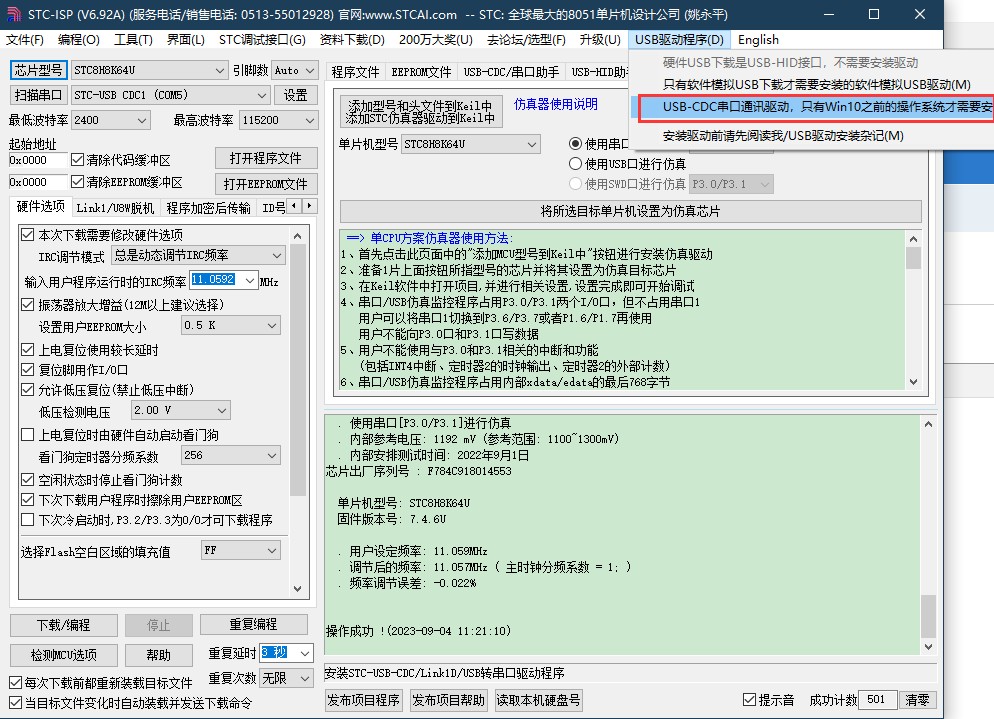

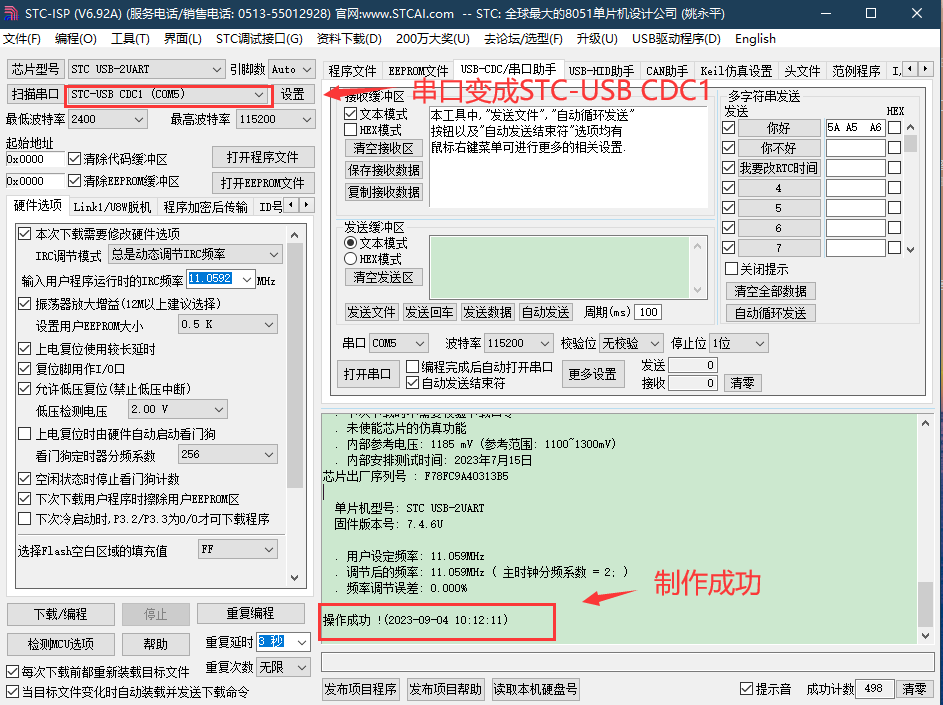

8.将一箭双雕制作成USB转双串口的主控芯片/自动停电的下载工具。 可以用于通信，STC所有芯片的不停电下载，STC所有芯片的仿真等强大的功能。 如下图将一箭双雕直接连接到电脑，同时按着1,2两个按键,然后松开1号键： STC_ISP软件串口处会显示STC USB Writer(HID1) 再点-编程-制作USB-2UART控制芯片（后期也可以对主控芯片升级） 操作成功界面如下： 电脑系统win10及以上版本的电脑忽略此步骤： 部分WIN7 的电脑，如不能出现STC USB-CDC/虚拟串口
或在C盘手动搜索到Usbser.sys的文件再复制到对应的文件夹下：
如果您的系统是32位的，请复制压缩包中
“Win7 32位\usbser.sys”到“C:\Windows\System32\drivers\”目录下
如果您的系统是64位的，请复制压缩包中
“Win7 64位\usbser.sys”到“C:\Windows\System32\drivers\”目录下
9.【仿真的相关设置如下：】

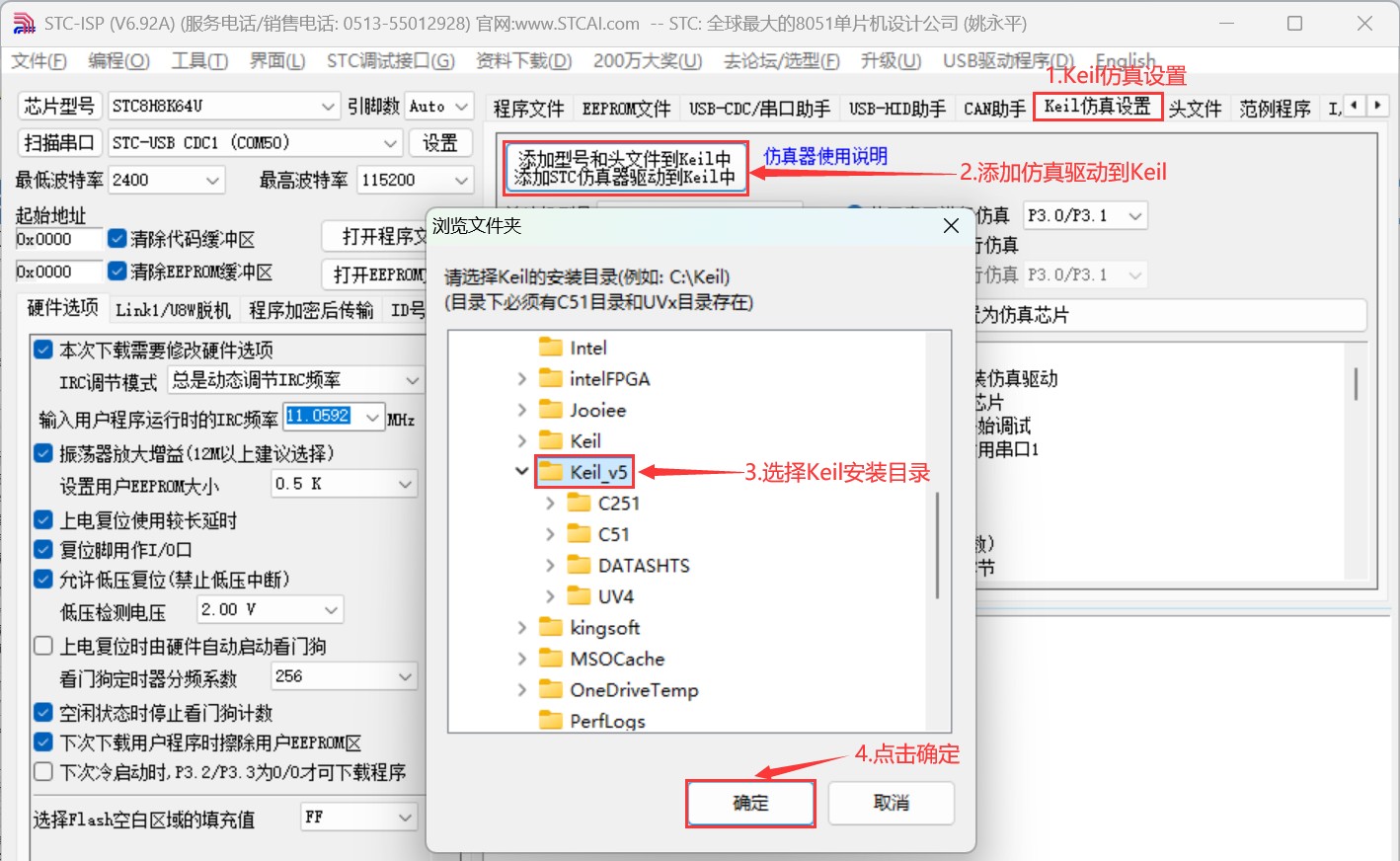

更新KEIL中的STC的资源：添加STC仿器的固件和芯片型号到KEIL中。
（此步骤建议在每次ISP下载软件更新时都重新添加一次，保证仿真驱动都是最新的版本）

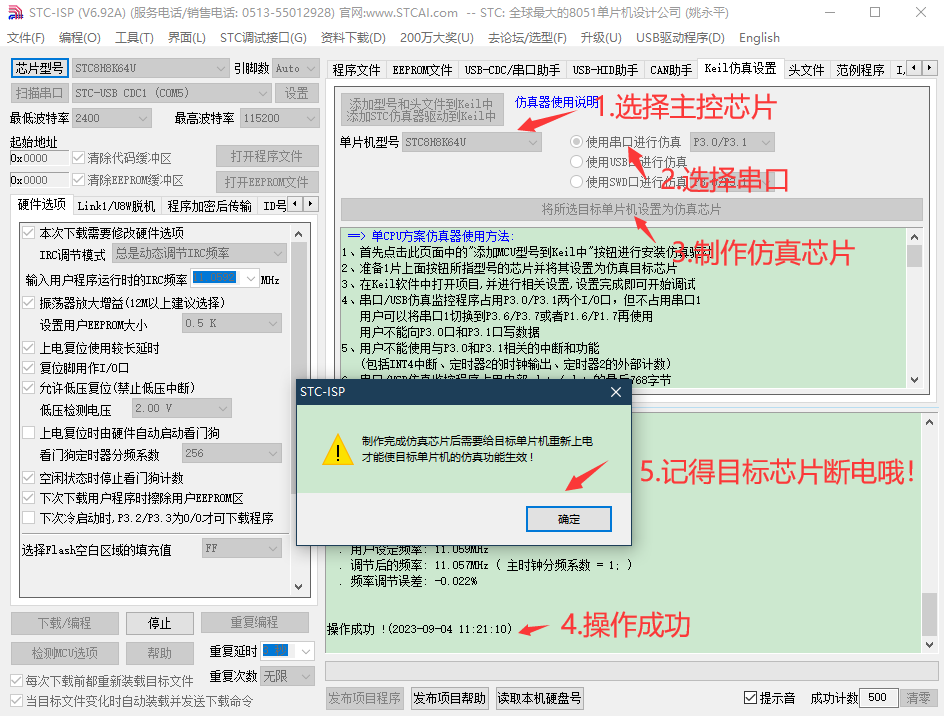

10.将STC8H8K64设置为仿真芯片，STC8H8K64U目前支持串口，USB口直接仿真, 本文档讲述的是CDC虚拟串口的仿真: （注意一下这里的IRC频率一定要和程序里设置的主时钟一样！）
11.设置仿真芯片成功，记得给目标板子断电，这步也很重要，如果忽略，
下面仿真的时候会连接不到串口，仿真失败哦！！！
仿真注意事项:
==1. 串口/USB仿真监控程序占用P3.0/P3.1两个I/O口，但不占用串口1
用户可以将串口1切换到P3.6/P3.7或者P1.6/P1.7再使用，
用户不能向P3.0口和P3.1口写数据用户不能使用与P3.0和P3.1相关的中断和功能
(包括INT4中断、定时器2的时钟输出、定时器2的外部计数)
==2. 串口/USB仿真监控程序占用内部xdata/edata的最后768字节
SWD仿真不占用任何ROM和RAM资源

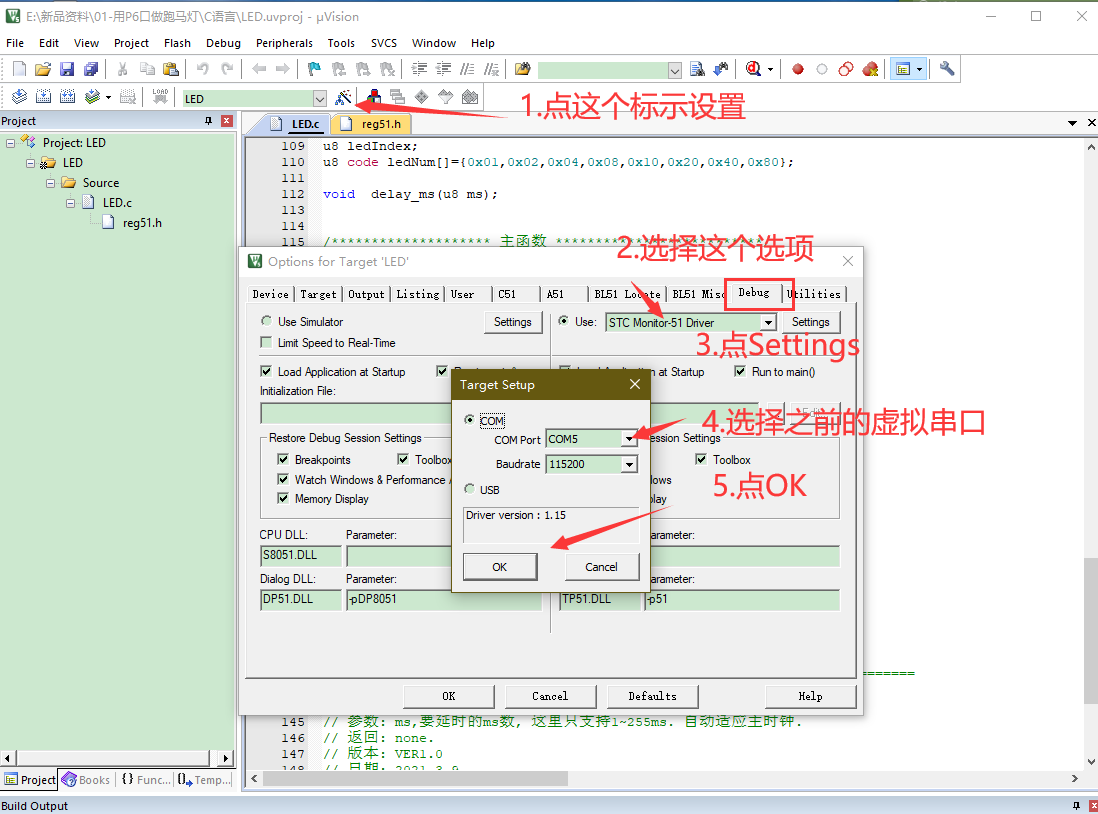

12，打开KEIL中建好的工程项目，直接去KEIL中设置仿真的路径: （如何在keil中创建工程不在此贴详述）

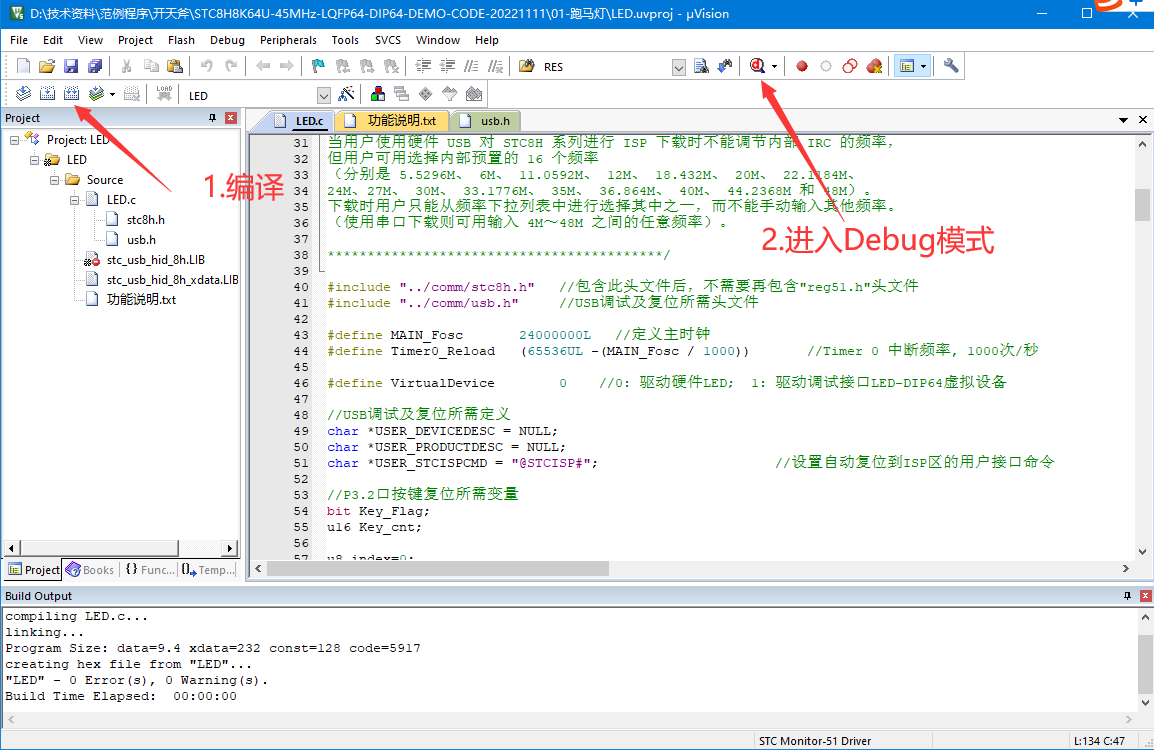

13，设置成功后，如下图可以编译并且调试 14，出现下面这个界面，说明已经成功的进入了仿真模式， 然后就可以执行复位、全速运行、单步运行、变量监测、断点设置等功能。 15,除Keil自带的外围接口来监测IO口、中断、定时器/计数器外， STC还增加了另外一些外围设备接口的变量监测， 例如ADC、串口、PWM以及SPI等，更方便调试观测。
|
