开天斧上终于搞定ADC压测量了

zhang*** · 发表于 2024-3-23 11:56:24

每天都有进步开心。

这两天折腾ADC，今天总算有个眉目了。

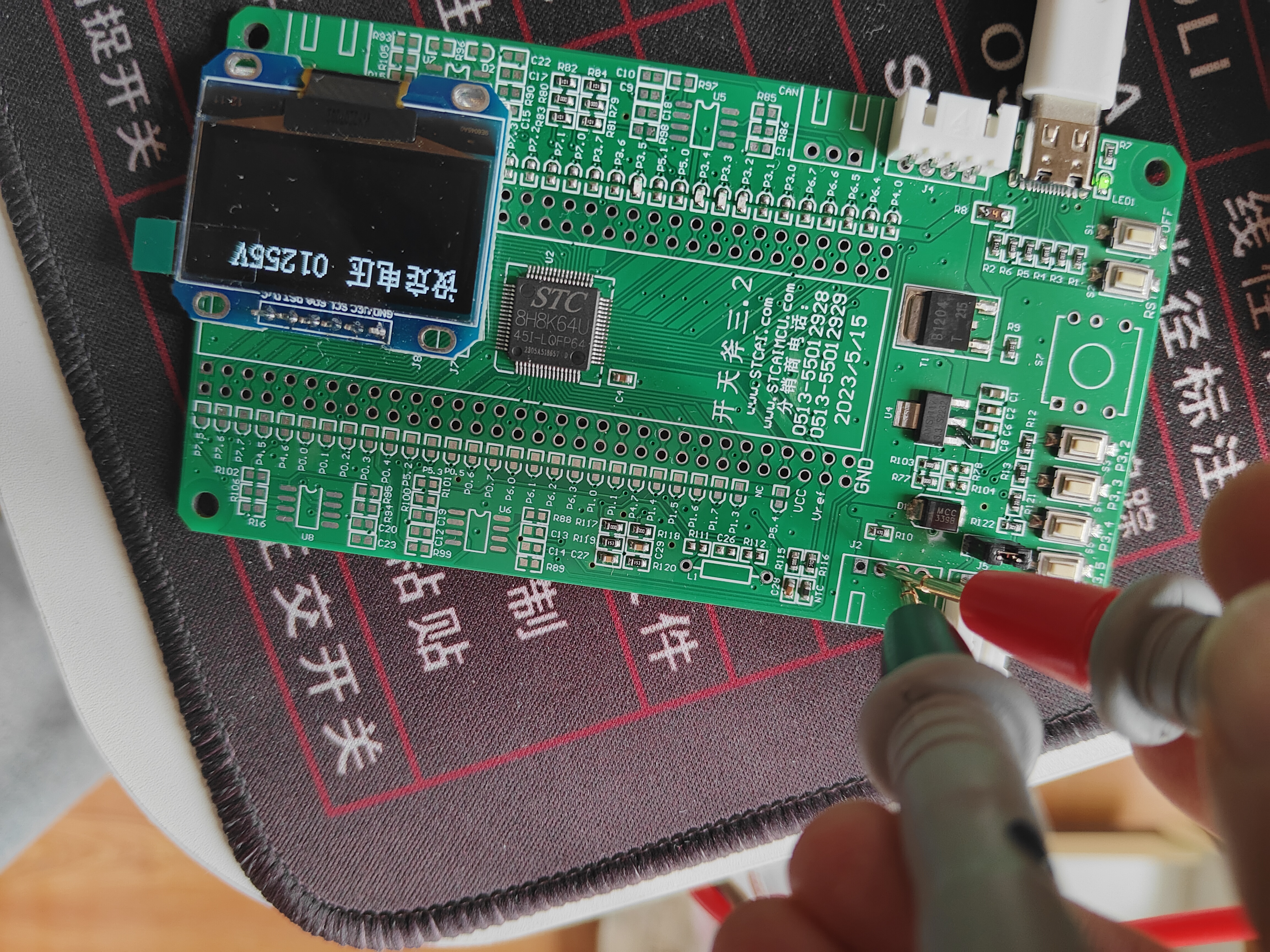

测量板载431产生的2.5V基准通过分压一半的电压。也就是P1.7口电压。毫伏还没有转换成伏。

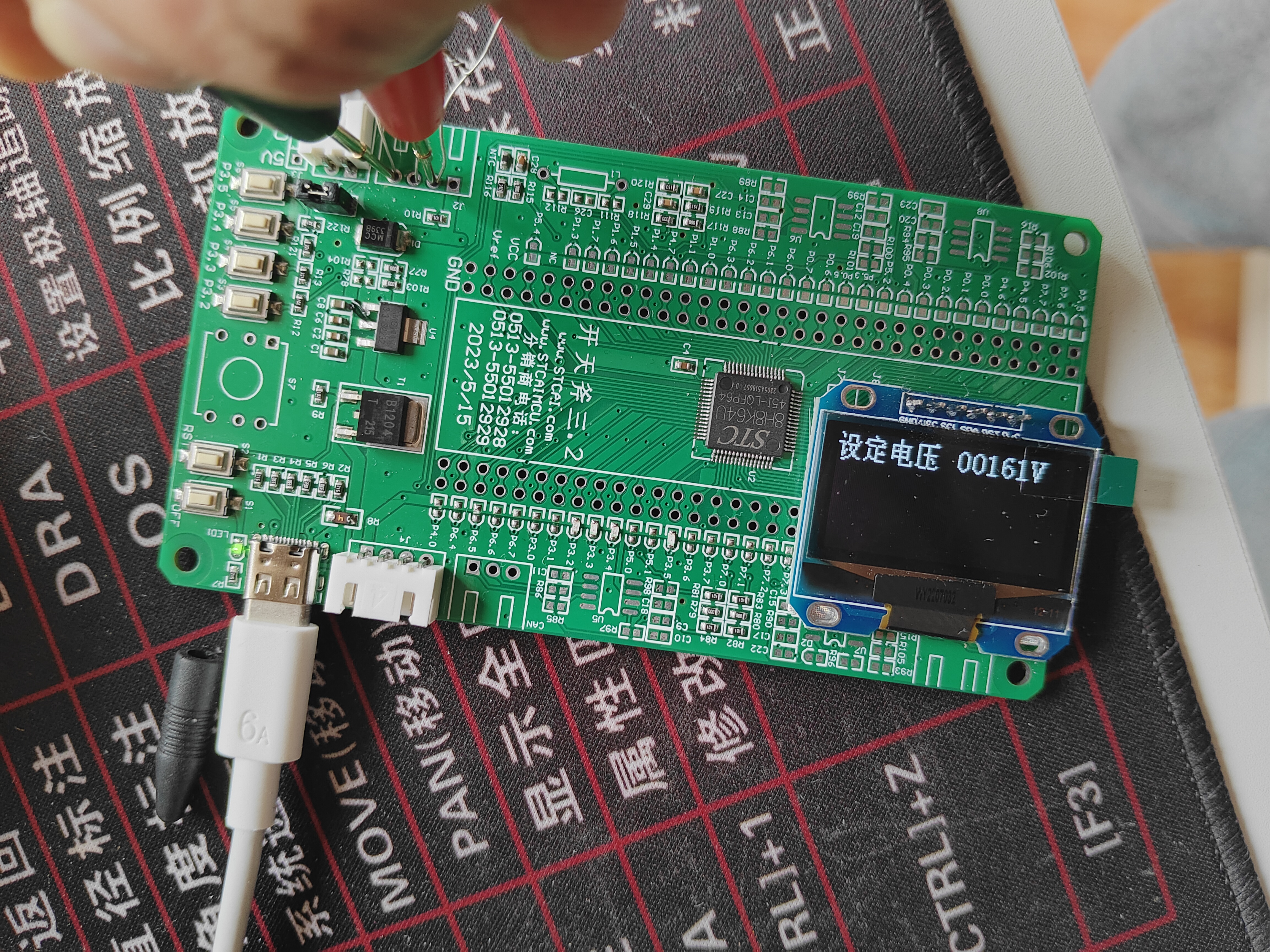

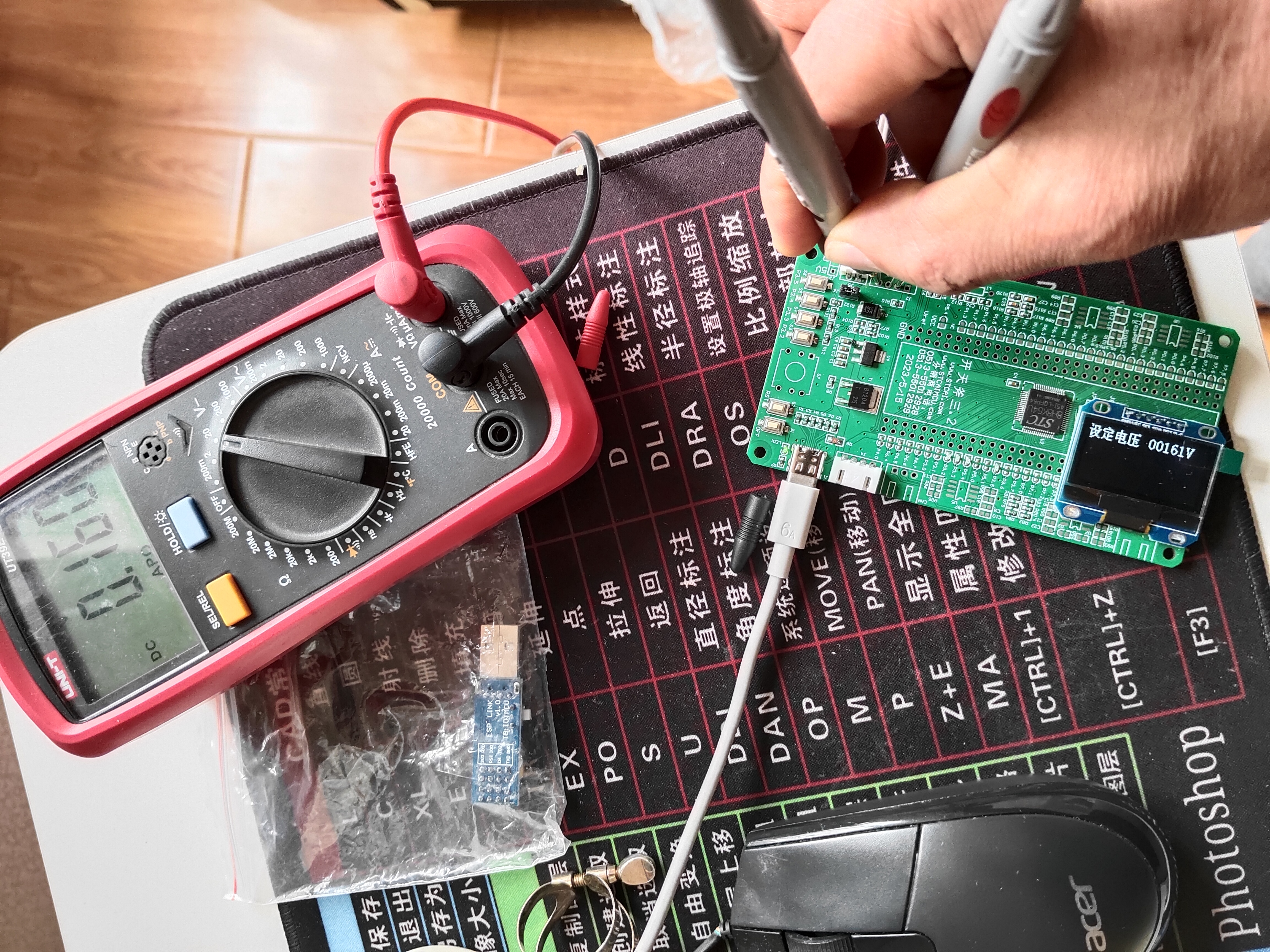

用两个电阻分压通过P1.6口测量电压和万用表对比。

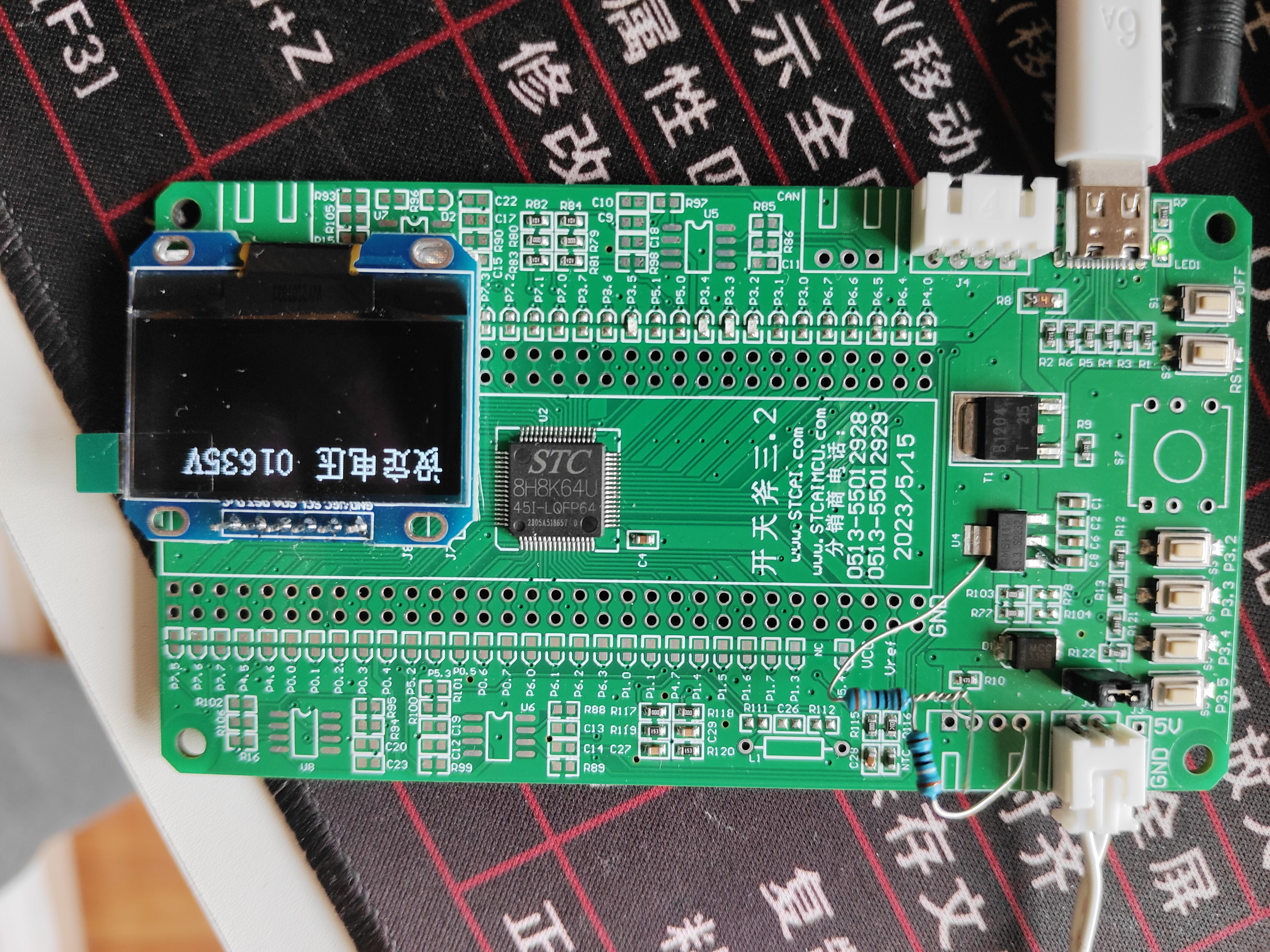

3.3V通过两个一样的电阻分压中点接到P1.6口测量结果。

走了了很多弯路。最重要的一点。测量ADC的时候。选择的通道端口必须配置成高阻状态。也就是手册上的10.
因为这个我检查了很多问题，最后仔细研究手册才发现。
原理图上P1.7口接入的是基准电压。我用基准电压参考。计算测量值。
下来研究毫伏转换成伏，小数点该怎么处理。哪位有经验点拨一下

_奶*** · 发表于 2024-3-23 14:33:30

我记得这个单片机默认的IO工作模式就是高阻啊0.0

小涵*** · 发表于 2024-3-23 15:57:19

yja*** · 发表于 2024-3-23 18:02:52

图片上看，很准，还要关注芯片内部ADC参考电压，不然算出来小数部分会飘

zhang*** · 发表于 2024-3-23 20:14:55

我刚才用另外一种算法。假定采样的斜率是一样的。我读出来内部基准电压是1193m∨，读出来的adc是1965。读出外部通道的ADC码，反推出来外部电压。根据公式我反推出P1.7角接的Vref非常准确。

zhang*** · 发表于 2024-3-23 20:16:11

_奶咖君_ 发表于 2024-3-23 14:33
我记得这个单片机默认的IO工作模式就是高阻啊0.0

准双向扣和高阻输入是不一样的

_奶*** · 发表于 2024-3-24 16:37:06

zhang*** 发表于 2024-3-23 20:16
准双向扣和高阻输入是不一样的

那肯定不一样啊,,
但是我说的是你用的这个片子上电之后IO默认的就是高阻啊(除了有些特殊的引脚),,

zhang*** · 发表于 2024-3-24 17:33:33

_奶*** 发表于 2024-3-24 16:37
那肯定不一样啊,,
但是我说的是你用的这个片子上电之后IO默认的就是高阻啊(除了有些特殊的引脚),, ...

又不是刚出厂的片子，都做过很多实验了。端口定义必须在新程序中定义。
