STC-ISP烧录问题，求大佬指点

ddd***

我用的是IAP15W4K16S4，烧录遇到个问题。
用自己画的板子，无法进行57600及更高的波特率进行烧录，会造成通讯超时。

神***

ddd***

神*** 发表于 2024-3-20 22:14

我没用STC的 烧录工具，用的CH340

神***

ddd***

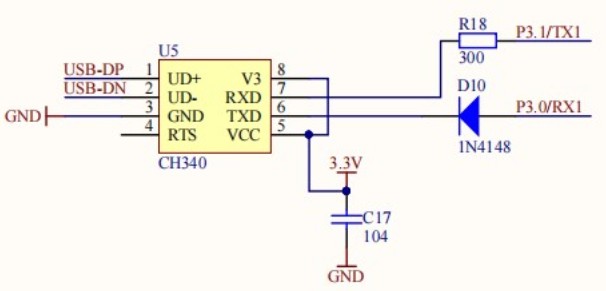

是这么做的绘制的

小***

用官方 STC-USB Link1D 试试

21cns***

IAP15W4K16S4内置晶振精度±0.3%，

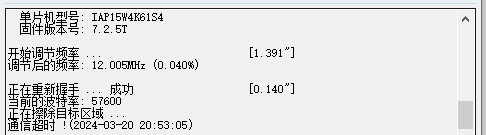

你实际提示12MHz调节后跟电脑的总误差0.04%，
57600波特率在1T模式、16位自动重载定时器设置下误差0.16%，

1个字节的最大累积误差：（0.04%+0.16%）*11个位 = 2.2% ！
下个字节起始位开始，误差又归0开始
按理说应该没问题。


难道是干扰严重 ？ 串口线太长太粗 ？共地不行 ？ 接地不良？

国学***

联系我们，先送您一套专业工具STC USB-LINK1D 测试
【免费+包邮】 送/申样热线：0513-55012928、0513-55012929、0513-55012966
工作时间:  8:30-12:00  13:00-17:30（周一 到 周五, 法定节假日除外），也可加如下 QQ 或 微信 申请
加STC华南区客服刘经理QQ: 3398500488 ;微信：18106296592  要求 【免费+包邮】 送, 还免费教你仿真
加STC华南区客服曹经理QQ:1933892258 ；微信：18106296595 要求 【免费+包邮】 送, 还免费教你仿真
加STC华东区客服聂经理QQ:2593903262；微信：18106296598  要求 【免费+包邮】 送, 还免费教你仿真
加STC西北区客服孙经理QQ: 1347154513 ;微信：18106296593  要求 【免费+包邮】 送, 还免费教你仿真
加STC华北区客服石经理QQ: 1638975601 ;微信：19952583876  要求 【免费+包邮】 送, 还免费教你仿真
加STC华中区客服唐经理QQ：2571301708 ;微信：18106296589 要求 【免费+包邮】 送, 还免费教你仿真
加STC东北区客服张经理QQ:3141888640 ;微信：19952583265   要求 【免费+包邮】 送, 还免费教你仿真
加STC西南区客服张经理QQ:3141888640 ;微信：19952583265   要求 【免费+包邮】 送, 还免费教你仿真

神***

ddd*** 发表于 2024-3-20 22:52
是这么做的绘制的

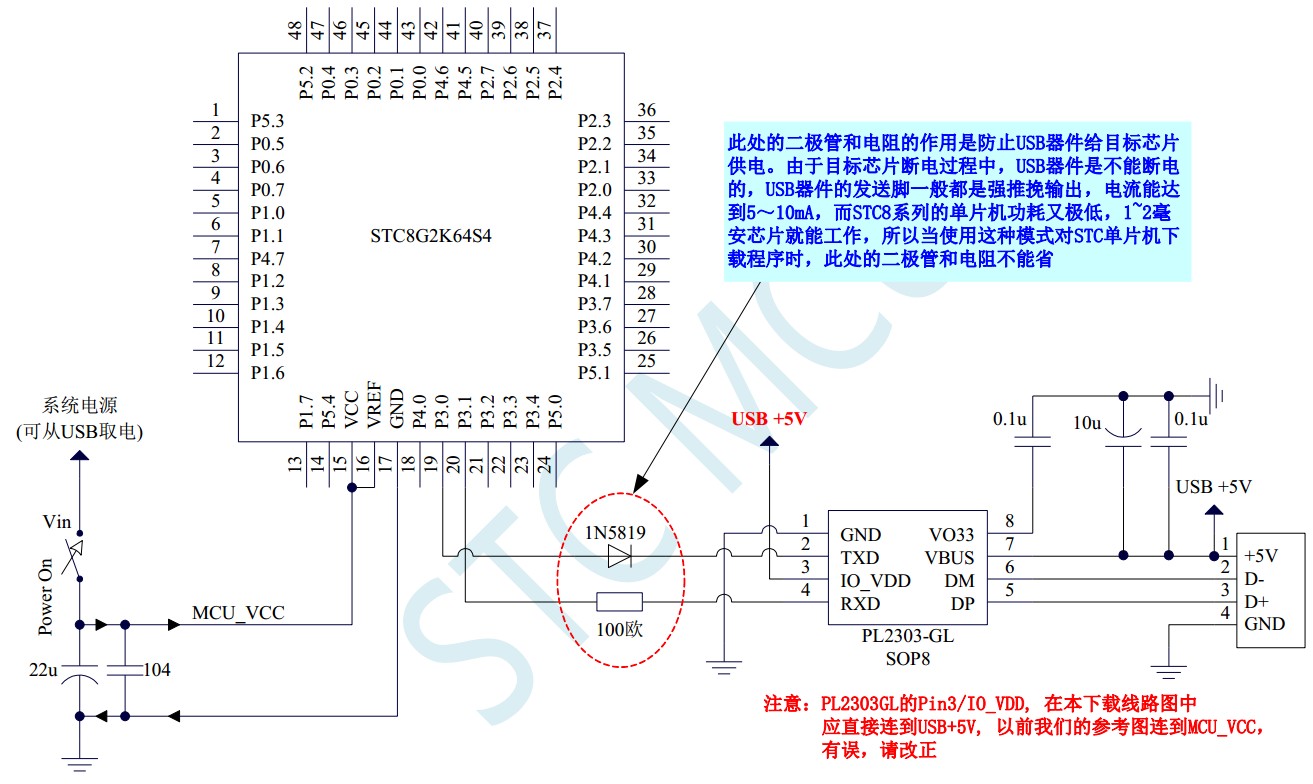

1, 少抄别人错的离谱的外行电路，抄我们论坛正确的电路


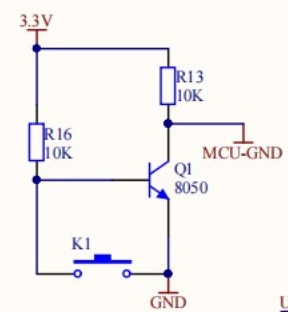

这是啥东西

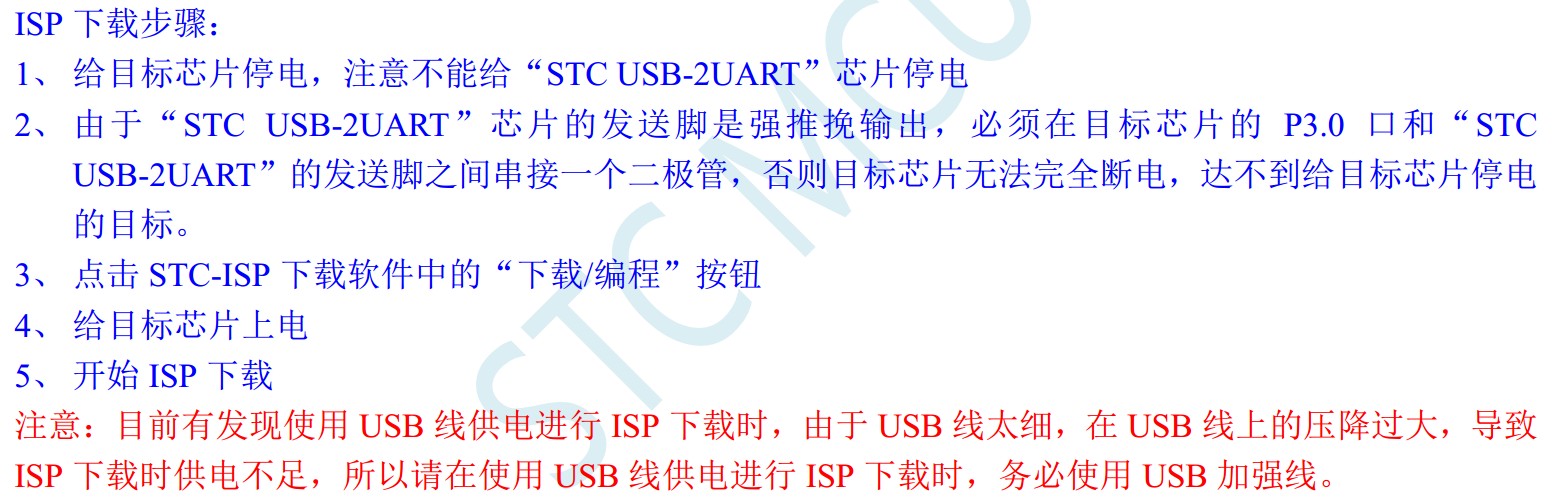

2, 还是少抄外行做的下面的外行电路

错：这个二级管要用 锗二极管1N5817，
       用硅二极管 1N4148就是学生，不是实际生产可靠的电路
错：接成了 3.3V, 要接成宽电压电路，这图MCU就被限制在 3.3V,
       MCU 不能稳定的宽电压 5V ~ 3.3V 工作

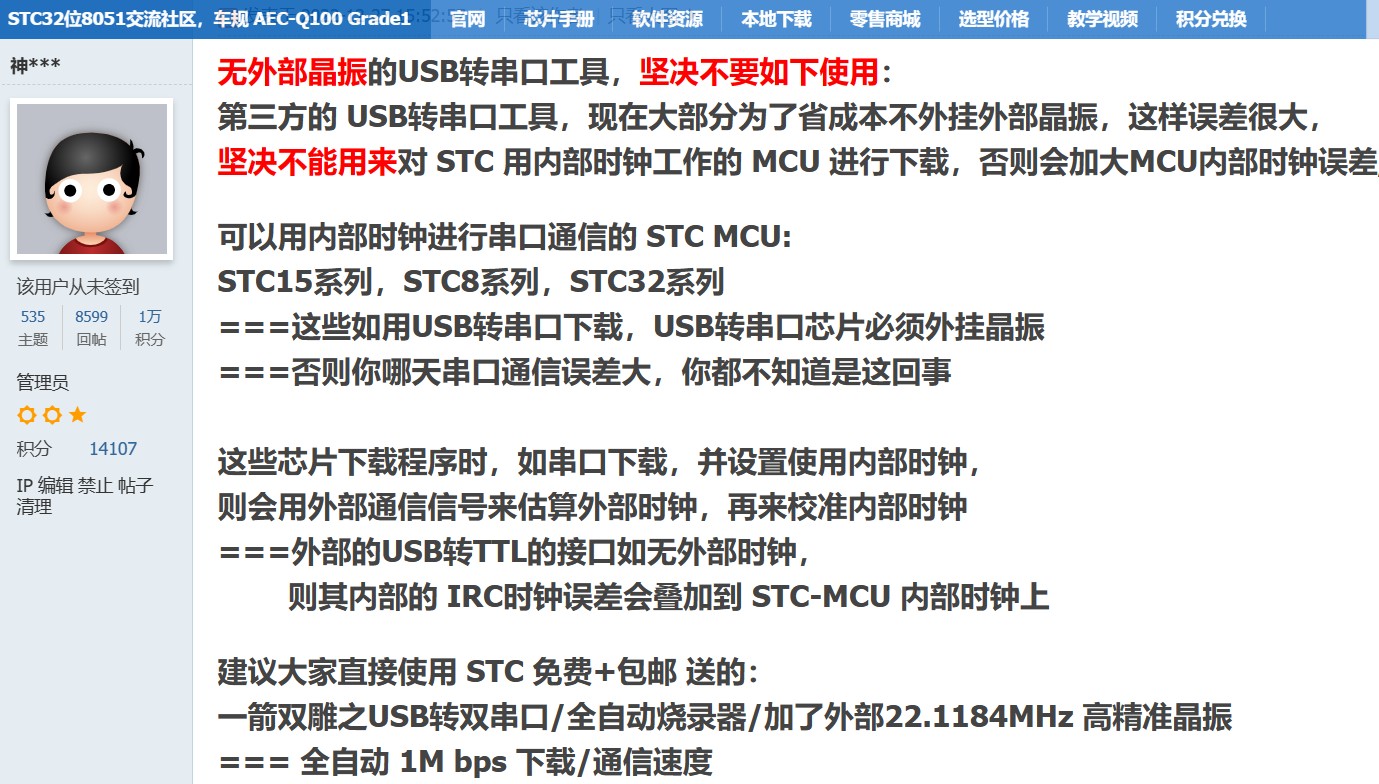

3，无外部晶振的USB转串口工具，坚决不要如下使用

【新提醒】无外部晶振的USB转串口，坚决不要使用如下： - ISP下载/做自己的ISP - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

神***

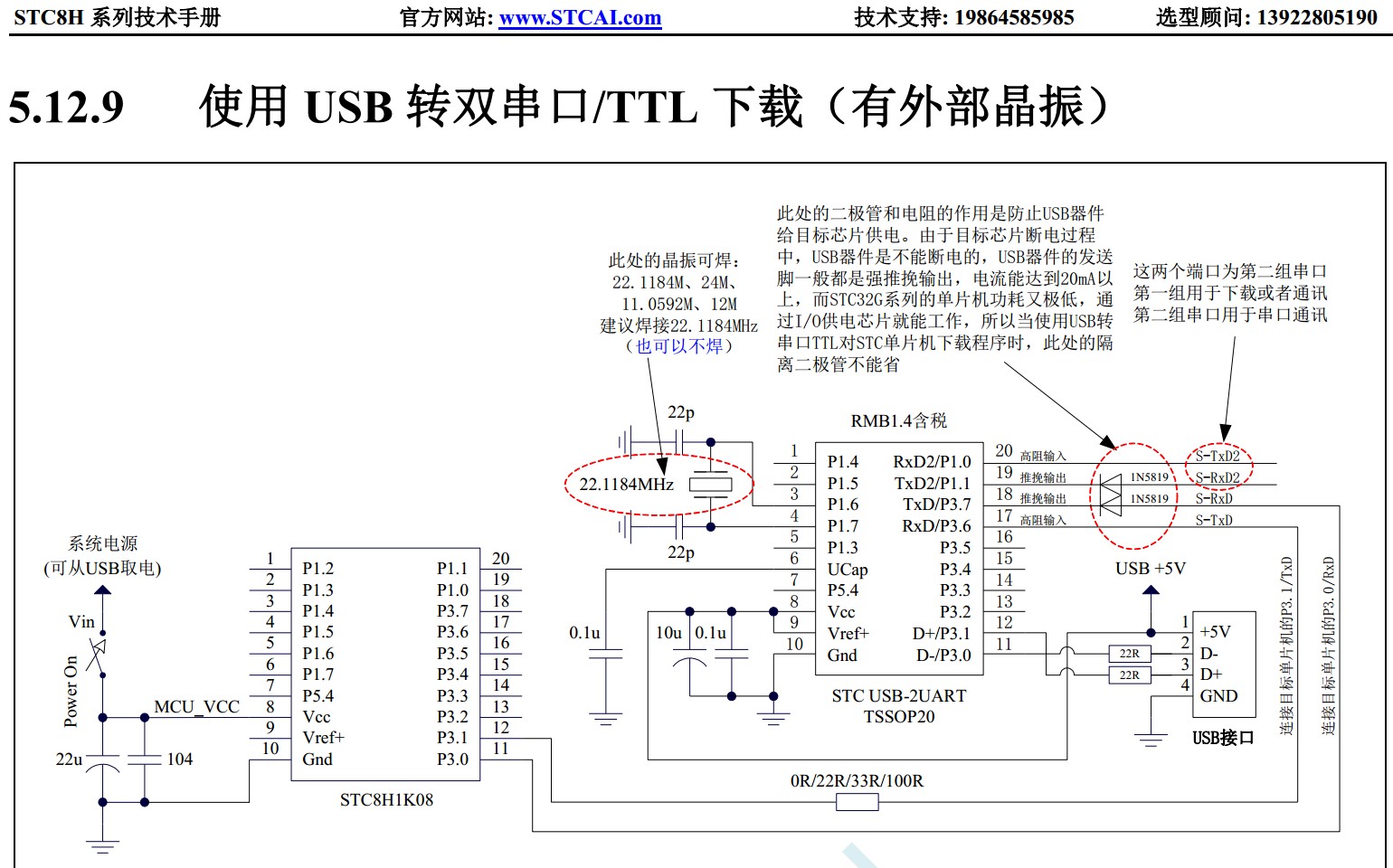

总之 抄 本坛发布的正确，权威的电路，
不要去抄对方都不知道自己错在哪的电路
