手册中关于基准电压的描述似乎有冲突，应该怎样理解？

shidon***

Vref什么情况下可以是0V？




即需要用电池保证rtc运行，又需要增加基准电压芯片应该怎样设计电路？

神***

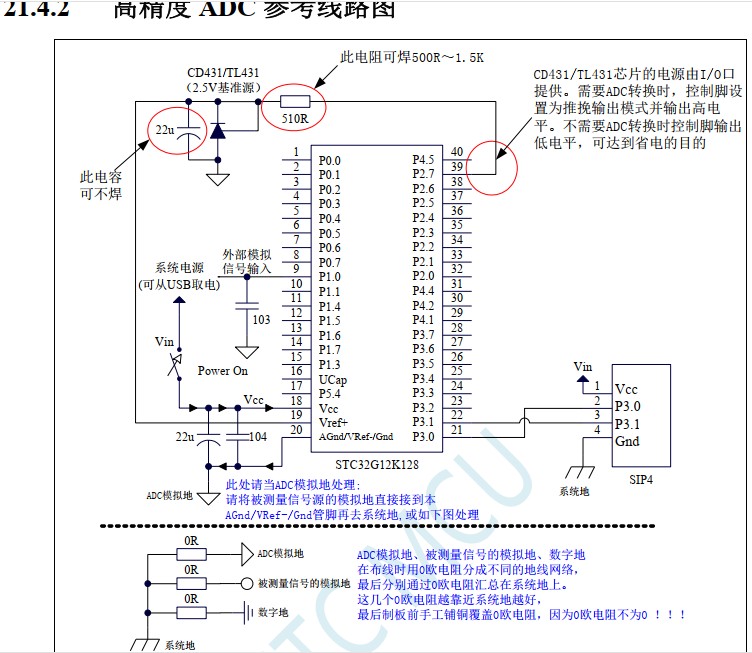

参考下图设计电路

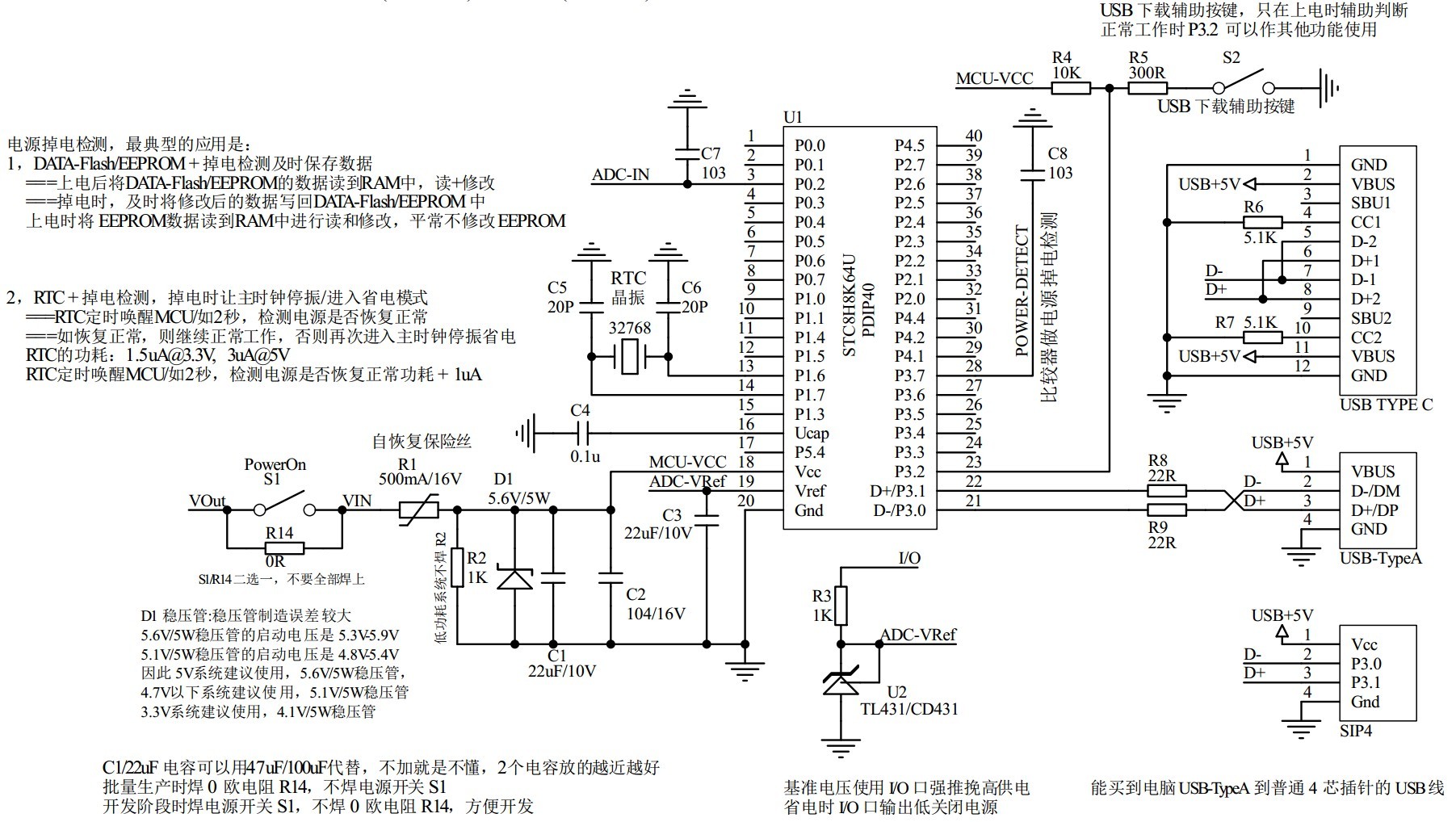

完整的系统设计参考原理图@STC8H8K64U, @STC32G12K128 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

王***

你不用adc的时候，自然0v就不会影响了。上面那个范围是使用adc的情况下正常范围
电池保证rtc就把电池接vcc上，参考电压使用tl431输入基准电压

社区***

我觉得P27在休眠前，改为高阻模式更好，楼主不妨试试，看哪种更省电。

神***

2.4V =<【ADC_VRef+】<=【ADC_VCC = MCU_VCC】
===以这个为准
===即使不用 ADC, ADC_VRef+ 也不要浮空或者接地，防止产生额外的电流消耗
===不用 ADC, 【ADC_VRef+ = ADC_VCC = MCU_VCC】, 这样没有额外的电流消耗
深圳国芯人工智能有限公司-产品_STC32系列 (stcai.com)

梁***

AVREF=2V~VCC能保证ADC正常采样转换，但要保证满量程都是12位精度，则要求AVREF=2.4V~VCC。
不做ADC时，AVREF就可以接MCU-VCC.

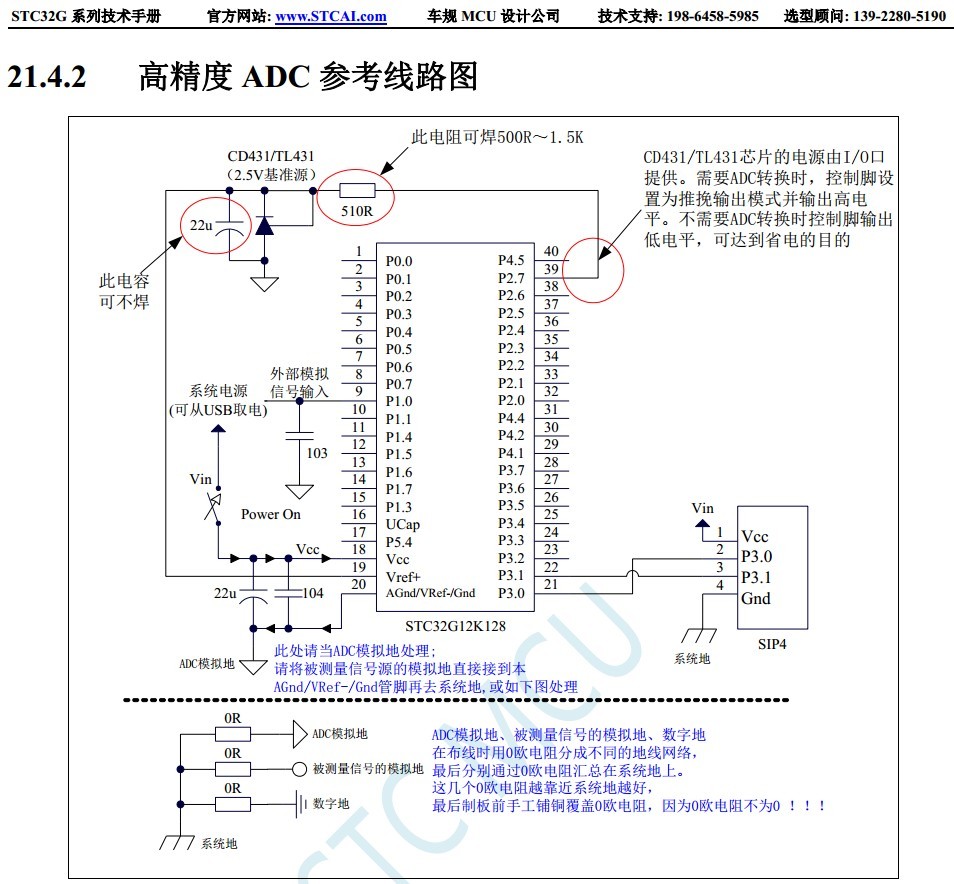

可以用一个I/O输出提供基准的电源，睡眠前关闭基准即可。手册都有电路和说明的。

神***

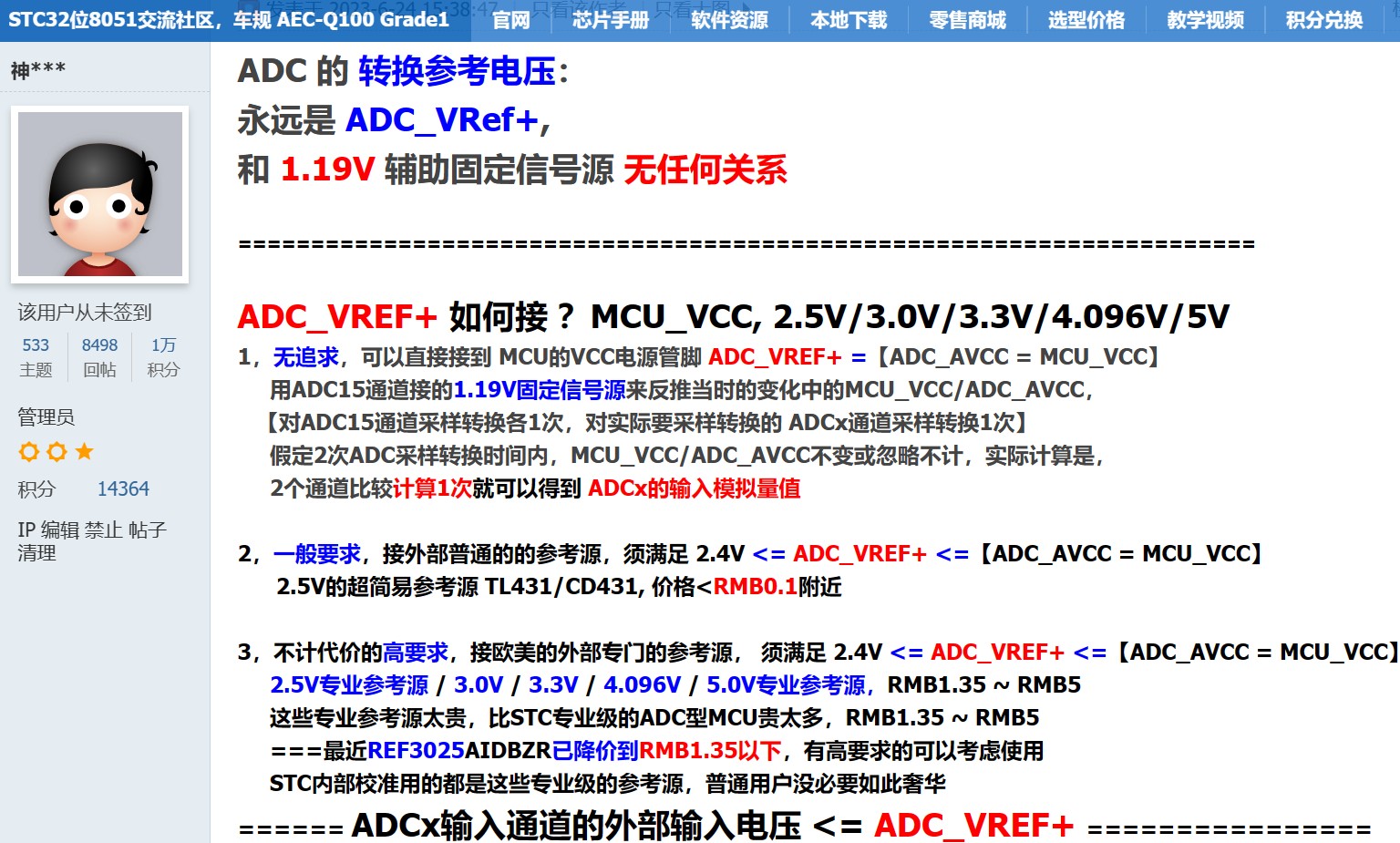

【新提醒】ADC的转换参考电压永远是ADC_VRef+, 如何接 ？和 1.19V 辅助固定信号源无关 - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

神***

再讲一遍 ADC_VRef+  >=2.4V, 这才是 我们 STC 推荐的
2.0V， 【-40度 ~ +125度】保证不了 12位的精度

21cns***

Vref什么情况下可以是0V？----------Vref啥时候都没必要为0V吧

社区***

也要准备此类应用，mark一下。
