建议：屠龙刀再升级时修改一个电源点 | 原始设计可以选择更灵活

5533***

学习can总线，参考屠龙刀原理图中驱动电路发现一个小BUG
电路：


TJA1050电路的基本参数：


建议：将电路中VCC直接连接至5V，这样在使用3.3V电源供电时，Can和LIN电路也能正常工作。

神***

神***

引出的 插针/插孔

神***

VCC 是 MCU 的供电电源，可以 5V, 也可以 3.3V, 灵活；
===STC32/STC8, 工作电压是 1.9V ~ 5.5V
CAN/Lin 的收发器 有 3.3V/5V 的， 都很便宜
===MCU 用啥电源，CAN/Lin 的收发器用合适的就行了
       这样才灵活，很多外设只有 3.3V，没有 5V

5533***

神*** 发表于 2024-3-16 12:58
VCC 是 MCU 的供电电源，可以 5V, 也可以 3.3V, 灵活；
CAN/Lin 的收发器 有 3.3V/5V 的， 都很便宜
===MCU ...

这跟价格无关。PCB板既然是TJA1050，其外围就是以1050为基础配置的，也许是我浅薄了，
我觉得目前不好找到3.3V、同1050芯片外围配置100%相同、引脚排列完全一致的其他芯片。
如果你找到了也请推荐一下

神***

估计稳定批量的 车商是 RMB 1.5 核算成本

5533***

这种优化设计需要说明1050电路仅适合Vcc=5V

神***

屠龙刀的优化设计是， MCU和CAN 工作在同一个电压，
如 5V, 就焊 5V 的 CAN 收发器




屠龙刀的优化设计是， MCU和CAN 工作在同一个电压，
如 3.3V, 就焊 3.3V的 CAN 收发器

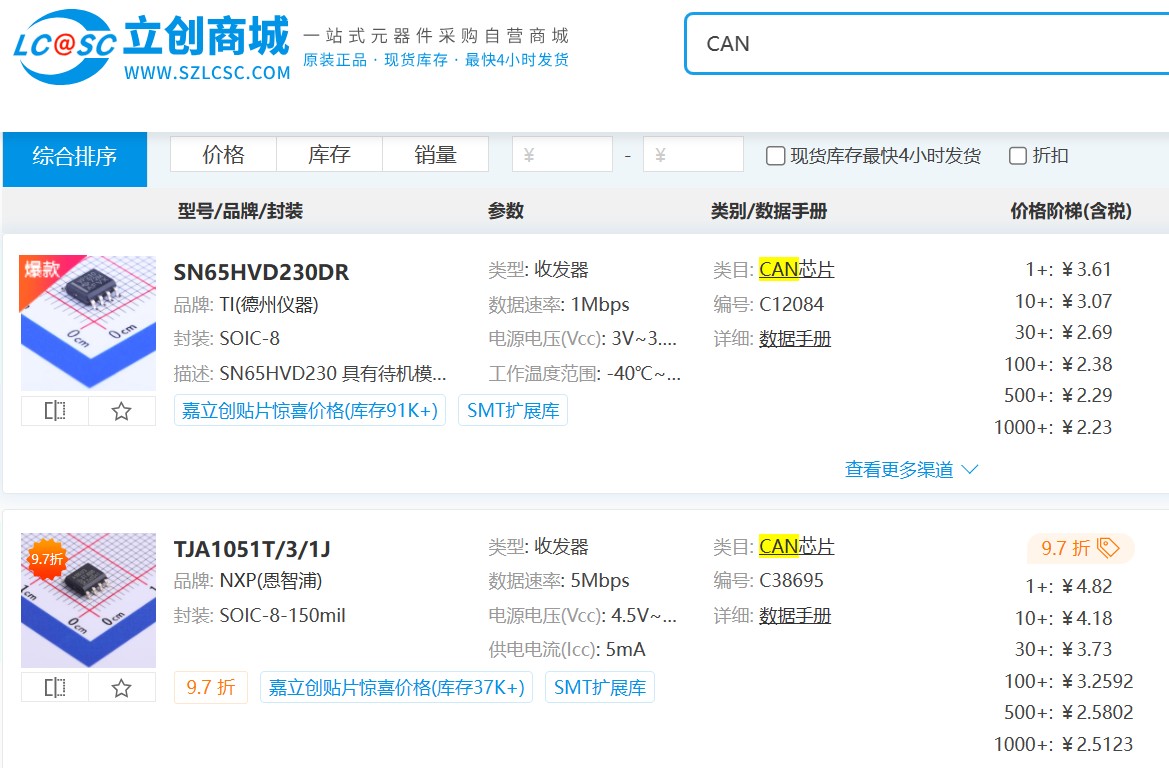

3.3V CAN 收发器 价格  <= 5V CAN 收发器 价格
估计量产的车商采购价格在 RMB1.5
现在外围器件 3.3V的比5V的多，3.3V 是趋势
STC MCU 是 1.9V ~ 5.5V 为主，大家自己根据实际情况决定
