TTL电平转RS485自动收发电路求教

神***

R1 = R2 即可
或 R2 >=10K / 15K
R2 <= 5K 有隐患

=========================

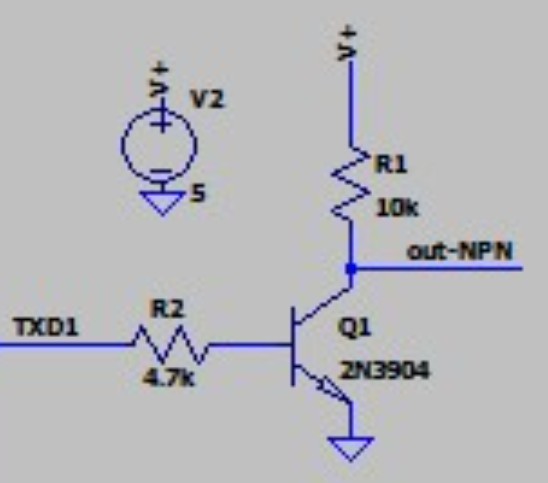

下图 R2 是 4.7K 重大潜在隐患


5V 系统， 200uA ~ 220uA * 4.7k  + 0.7v = 0.94v + 0.7V = 1.64v
===在 STC89C/STC125A/STC15W/STC8/STC32 系列，是高还是低 ？临界点

3V 系统， 120uA ~ 150uA * 4.7k  + 0.7v = 0.564v + 0.7V = 1.264v
===在 STC89LE/STC12LE/STC15W/STC8/32 系列，是高还是低 ？临界点

在工厂时正常，出厂后：
冬天行，夏天不行 ？
夏天行，冬天不行 ？

神***

实战能力不够的少反对我们的实用电路，除非发现我们错了




你指出用强推挽 ，那就没隐患了，STC89 没强推挽

神***

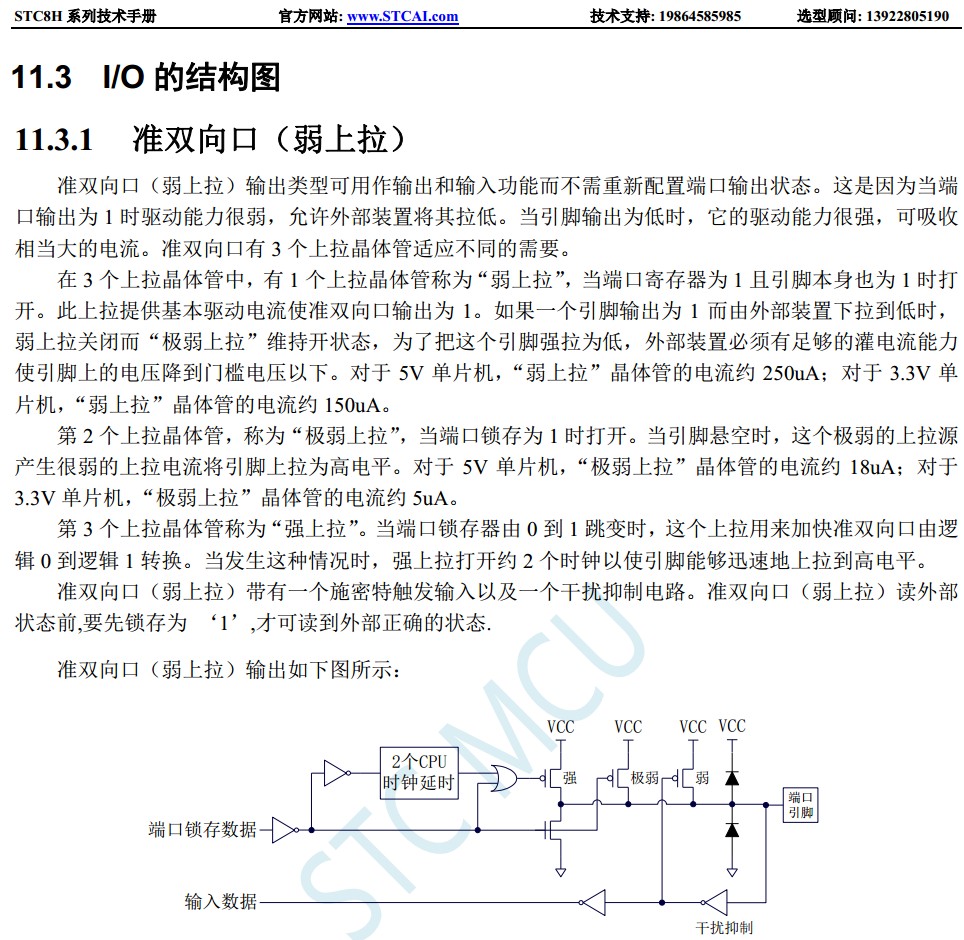

准双向口，有3个输出的管子：强推挽 + 弱上拉 + 极弱上拉
准双向口对外输出高电平如是 由 0 变 1 ：
===1，会有2个时钟的强推挽高输出，将外部快速拉高，
            后面这个强推挽管子关闭，省电，只剩下 【弱上拉管子 + 极弱上拉管子】

===2，由于弱上拉的管子受I/O端口外部电平的控制，不受内部控制
            如读到外面是低电平，如 0V/0.5V/0.6V/0.7V
            如读到外面是低电平，如 1.4V/1.5V/1.6V/1.7V 等临界点
            ===外面是低，这个弱上拉管子关闭，省电
                  只剩下 【极弱上拉管子/15uA ~ 6uA】，那 NPN 就不通了

那 那个有潜在问题的 NPN 电路，就让你蒙了，
我20年前连续2年2次深夜去同一个美国公司解决这个影响出货的基本功的问题
一个公司，2个工程师，2年各自独立犯了同样的错，STC89C58RD+, 汽车故障诊断仪器

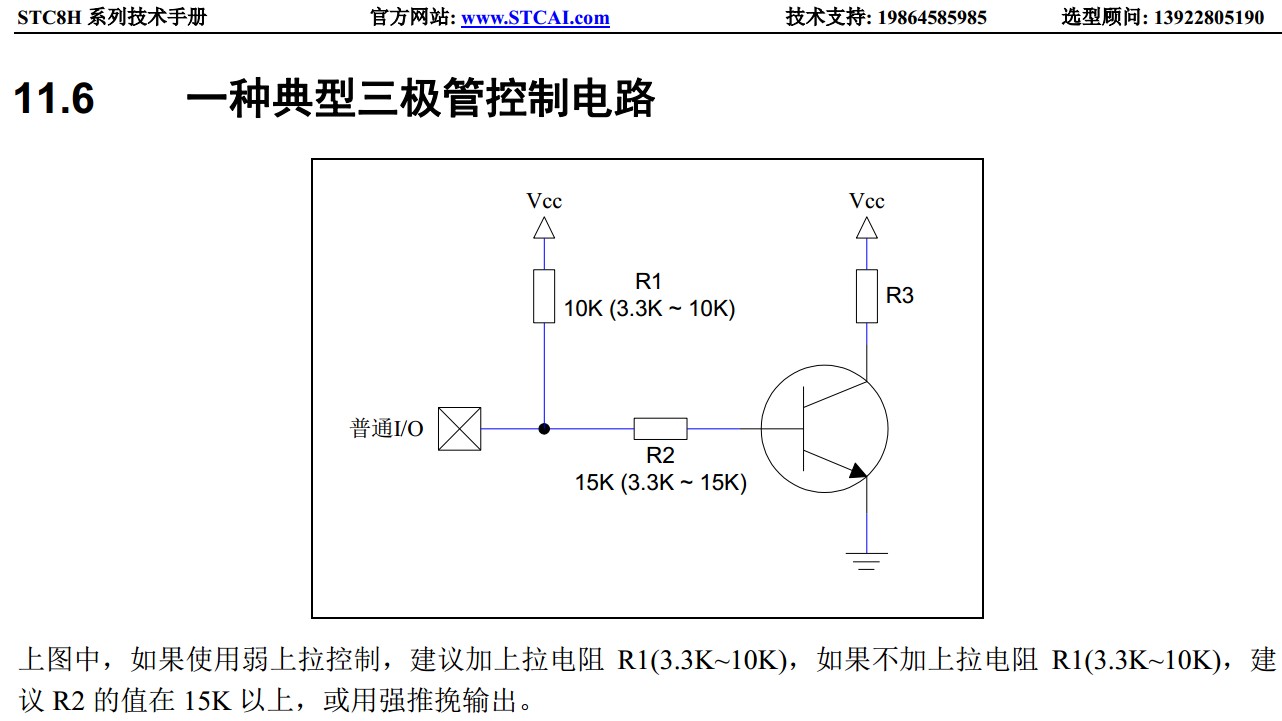

所以有了下图的推荐，你上 15K 也没啥事了


抄自 STC89C52RC 数据手册, 都有强推挽了！
还放这个图在 STC8H中，就是提醒大家，
准双向口时代，这是相当多的人犯错的电路

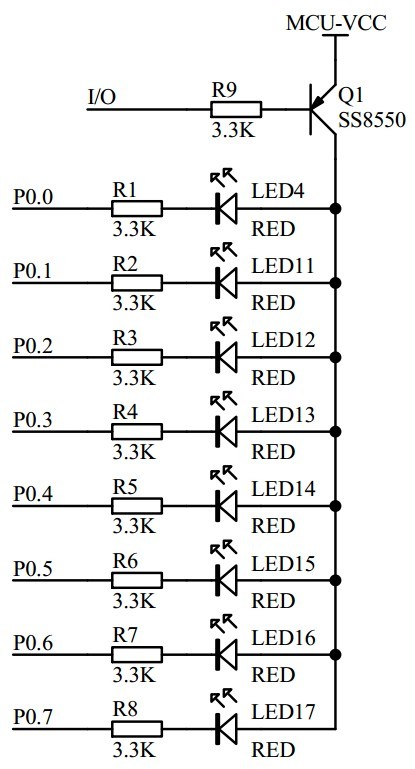

如只是同电源 5V/3.3V, 我偏好 PNP 管子

神***

准双向口，有3个输出的管子：强推挽 + 弱上拉 + 极弱上拉
准双向口对外输出高电平如是 由 0 变 1 ：
===1，会有2个时钟的强推挽高输出，将外部快速拉高，
            后面这个强推挽管子关闭，省电，只剩下 【弱上拉管子 + 极弱上拉管子】

===2，由于弱上拉的管子受I/O端口外部电平的控制，不受内部控制
            如读到外面是低电平，如 0V/0.5V/0.6V/0.7V
            如读到外面是低电平，如 1.4V/1.5V/1.6V/1.7V 等临界点
            ===如认为外面是低，这个弱上拉管子关闭，省电，
                   只剩下 【极弱上拉管子/15uA ~ 6uA】，那 NPN 就不通了

那 那个有潜在问题的 NPN 电路，就让你蒙了，
我20年前连续2年2次深夜去同一个美国公司解决这个影响出货的基本功的问题
一个公司，2个工程师，2年各自独立犯了同样的错，STC89C58RD+, 汽车故障诊断仪器

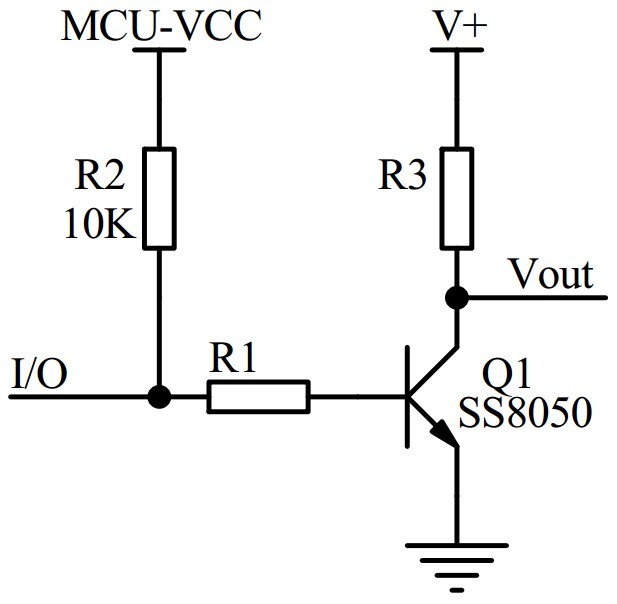

所以有了下图的推荐，你上 15K 也没啥事了



抄自 STC89C52RC 数据手册, 都有强推挽了！
还放这个图在 STC8H中，就是提醒大家，
准双向口时代，这是相当多的人犯错的电路

如只是同电源 5V/3.3V, 我偏好 PNP 管子

神***

STC8H/STC32G 系列上电 I/O 是高阻输入，
电流流不进来，电流也流不出去










https://www.stcaimcu.com/forum.p ... ptid=4830&pid=32877

神***

按稳妥的建议电路来，不要撞上了
各种 三极管的制造离散性，
MCU I/O 驱动能力的制造离散性，
还以为 MCU 公司不懂，结果是自己不听劝。

有些不妥的发言我删除了，防止这方面没分析能力的人被害了
===按我们30年的经验来 ！！！

网***

神*** 发表于 2024-3-23 12:25
按稳妥的建议电路来，不要撞上了各种 三极管的制造离散性，MCU I/O 驱动能力的制造离散性
以为 MCU 公司不 ...

神哥威武

神***

网*** 发表于 2024-3-23 12:31
神哥威武

得罪了兄弟，删了你几次，要为 51世界负责，观点明确，反对隐患电路

神***

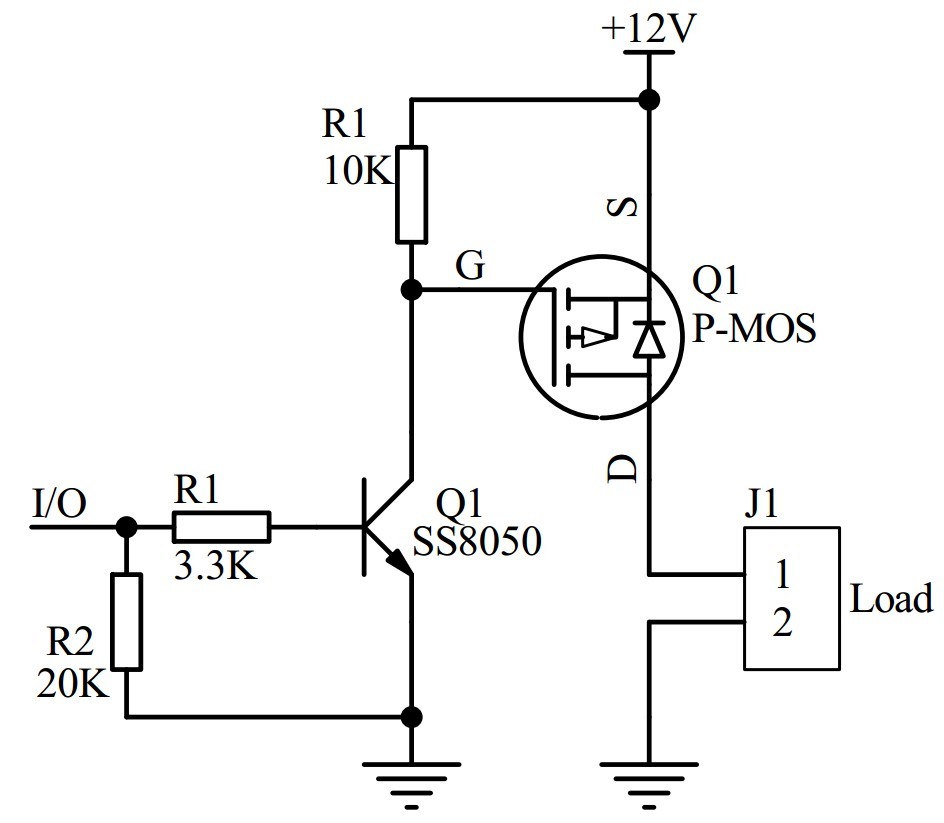

再补充下，下图这个电路，当年很多人 R2 用的 3.3K
很多客人在 ATmel 那就栽了，时行，时不行， ATmel 又没技术支持
换我们的也一样，让他补个 3.3K 上拉，他又说批量生产了，飞线麻烦，
我们只好矫枉过正，建议 改成 10K 以上，建议15K 是太保守了

DHBT***

神*** 发表于 2024-3-16 08:34
正确的思维模式是先模仿 STC 几十万双眼睛看过的电路，
如搞不定，再投诉，而不是让大家学习你没成功的 ...

STC32 在端口 p30 p31 p50 p51 p53 p52  接22欧电阻，
就可以直接接触摸屏RS485的 A B 两点吗？

我说的是直接物理连接、。
正在设计STC32作为从机的电路板设计、望解答！谢谢
