AD IO口的输入阻抗

sh***

AD IO口的输入阻抗是什么范围？例如外接10K NTC的话是否要外加 运放 ？

社区***

外接10K NTC的话，直接电阻分压即可。
至于讨论AD IO口的输入阻抗是多少 是没有意义的。
STC的ADC，是开关电容方式的逼近式ADC（SAR ADC）。

梁***

10K NTC不需要用运放。

12位ADC使用2.5V基准，则分辨率为0.6mV，对应1LSB（即一个字）。
ADC输入口设置为高阻模式，IO漏电流一般小于20nA，在30K电阻上的压降为0.6mV，而10K NTC串联10K参考电阻，则信号内阻最大为5K，所以不用运放，IO漏电流影响可以忽略。

ADC内部采样电容可以看做一个开关电容，采样频率为f，采样电容为C（16.5pF），则等效电阻为1/fC，当采样速率比较低时，等效电阻很大，可以忽略其影响，但是当采样频率比较高，而输入电阻又比较大时，则影响不可忽略。对于10K NTC采样，最高使用2KHz的速度采样，其等效电阻 = 1/(2*10^3 * 16.5*10^-12)=30M，即等效一个对地（或对AVREF）30M的电阻，对于输入信号内阻为5K，串联限流保护电阻1K，ADC内部0.7K，则误差 = 4096*6.7/(30000+6.7)=0.9 LSB，误差不到1个字，这样设计是合理的。

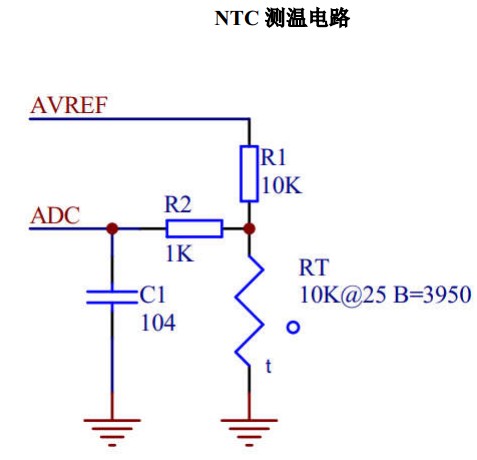

NTC测温电路.pdf (221.17 KB, 下载次数: 72)

2024-3-14 15:08 上传

点击文件名下载附件

sh***

梁*** 发表于 2024-3-14 15:08
10K NTC不需要用运放。

12位ADC使用2.5V基准，则分辨率为0.6mV，对应1LSB（即一个字）。
