STC8H3K64S2单片机+OLED12832+DS3231+USB时间校准,18B20-小巧时钟时钟带温度显示

月光*** · 发表于 2024-3-14 10:00:50

STC8H3K64S2单片机芯片+OLED12832+DS3231+USB时间校准，
18B20---小巧时钟时钟所有资料在附件，欢迎学习交流！

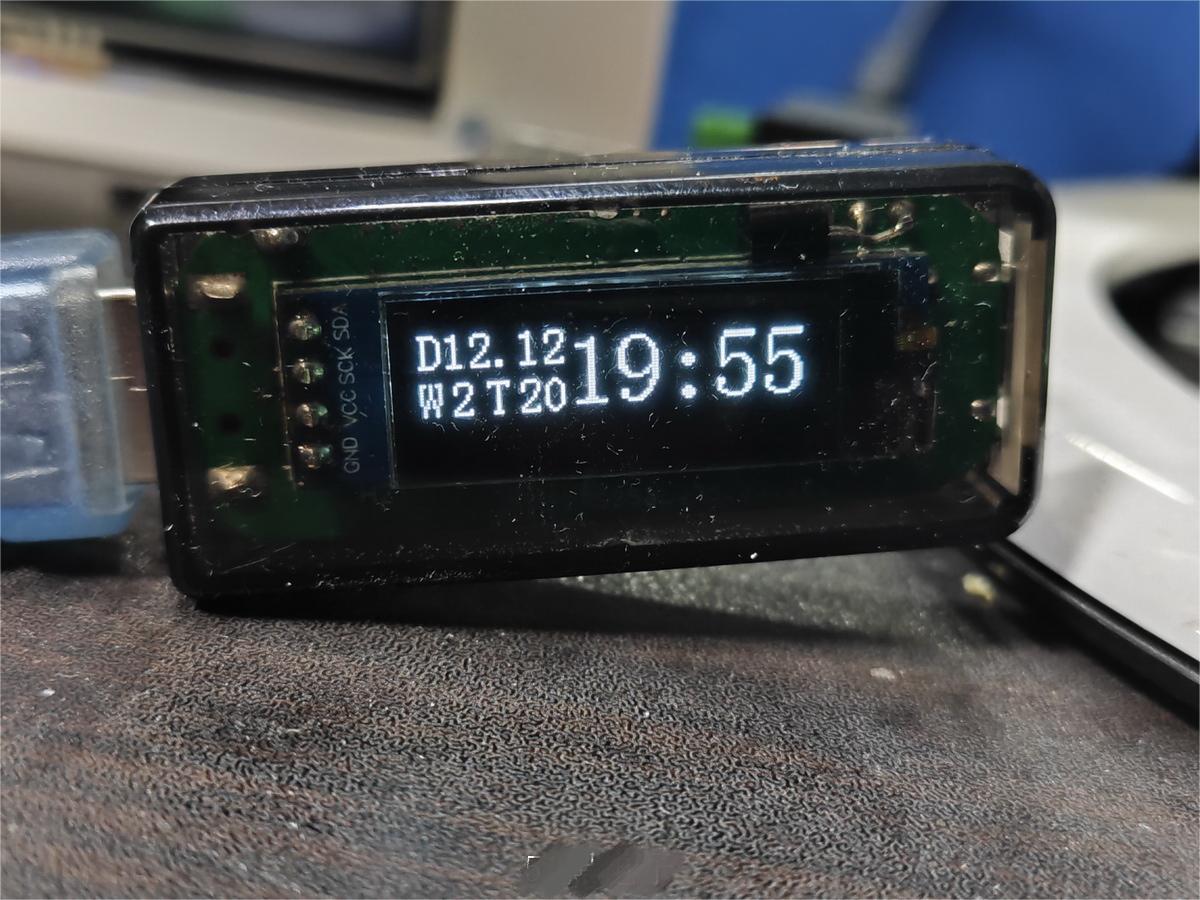

先看制作出来的实物：

可以插手机充电器，也可以插电脑USB，也可以插tpye-c手机数据线进行供电及时间校准。校准用串口助手。
有温度，时间，日期，星期显示。特点是小巧，可视角度大。亮度高，可以在代码里设置时间关屏幕。
电路原理图：

PCB图：

部分单片机代码：

#include "STC8xxxx.H"
#include "oled.h"
#include "bmp.h"
#include "config.h"
#include "gpio.h"
#include "delay.h"
#include<intrins.h>
#include<stdlib.h>
#define uchar unsigned char
#define uint unsigned int
/*实物端口定义*/
sbit DQ=P3^7; //18b20
sbit TSDA=P1^2; //ds32321 //模拟I2C数据传送位SDA
sbit TSCL=P1^1; //模拟I2C时钟控制位SCL
sbit SDA=P3^4; //OLED12832 //模拟I2C数据传送位SDA
sbit SCL=P3^3; //模拟I2C时钟控制位SCL
sbit bg=P3^2; //控制OLED打开与关闭；
//***按键功能****//
////***K1停止时间显示****//
////***K2选择修改位置****//
////***K3进行加1的修改****//
////***K4将修改写入ds3231，同时启动时间显示****//
sbit K1=P1^0;
sbit K2=P1^6;
sbit K3=P1^7;
sbit K4=P5^4;
/*开发板端口定义*/
//sbit LCD_RS=P3^5;
//sbit LCD_RW=P3^6;
//sbit LCD_EN=P3^4;
//sbit LCD_PSB=P2^3;
//sbit DQ=P2^2; //18b20
//sbit SDA=P1^0; //ds32321 //模拟I2C数据传送位SDA
//sbit SCL=P1^1;
//sbit bg=P2^4; //模拟I2C时钟控制位SCL
////***按键功能****//
//////***K1停止时间显示****//
//////***K2选择修改位置****//
//////***K3进行加1的修改****//
//////***K4将修改写入ds3231，同时启动时间显示****//
//sbit K1=P3^0;
//sbit K2=P3^1;
//sbit K3=P3^2;
//sbit K4=P3^3;
//定义变量
uchar numbr[10]="0123456789"; //字模
uchar i=0;
bit flag=0,flag1=0; //串口接收完成标志
uchar dis4[]=" "; // 第四行显示自己添加
uchar t[]=" . ℃" ; //18b20
uint sdata,xiaoshu1,xiaoshu2; //整数、小数1位、小数2位
bit fg=1; //温度正负标志
uchar tempL=0,tempH=0; // 变量
uchar year,month,date,hour,min,sec,day; // ds3231
uchar a[]="2021.01.31";
uchar b[]="16时20分00秒";
uchar c[]="周一周二周三周四周五周六周日";
uchar ndate,nmonth,nyear;
uchar buffer[21]={0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0}; //设置数据串口接收缓存数组 7e开头 0d结尾一共有15个字节
/*农历、、、、*/
struct SPDATE { //阴历结构体
uchar year; //年
uchar mon; //月
uchar day; //日
};
struct SPDATE SpDate;//阴历
/********阳历转换阴历表************************************/
code uchar year_code[597]={
0x04,0xAe,0x53, //1901 0
0x0A,0x57,0x48, //1902 3
0x55,0x26,0xBd, //1903 6
0x0d,0x26,0x50, //1904 9
0x0d,0x95,0x44, //1905 12
0x46,0xAA,0xB9, //1906 15
0x05,0x6A,0x4d, //1907 18
0x09,0xAd,0x42, //1908 21
0x24,0xAe,0xB6, //1909
0x04,0xAe,0x4A, //1910
0x6A,0x4d,0xBe, //1911
0x0A,0x4d,0x52, //1912
0x0d,0x25,0x46, //1913
0x5d,0x52,0xBA, //1914
0x0B,0x54,0x4e, //1915
0x0d,0x6A,0x43, //1916
0x29,0x6d,0x37, //1917
0x09,0x5B,0x4B, //1918
0x74,0x9B,0xC1, //1919
0x04,0x97,0x54, //1920
0x0A,0x4B,0x48, //1921
0x5B,0x25,0xBC, //1922
0x06,0xA5,0x50, //1923
0x06,0xd4,0x45, //1924
0x4A,0xdA,0xB8, //1925
0x02,0xB6,0x4d, //1926
0x09,0x57,0x42, //1927
0x24,0x97,0xB7, //1928
0x04,0x97,0x4A, //1929
0x66,0x4B,0x3e, //1930
0x0d,0x4A,0x51, //1931
0x0e,0xA5,0x46, //1932
0x56,0xd4,0xBA, //1933
0x05,0xAd,0x4e, //1934
0x02,0xB6,0x44, //1935
0x39,0x37,0x38, //1936
0x09,0x2e,0x4B, //1937
0x7C,0x96,0xBf, //1938
0x0C,0x95,0x53, //1939
0x0d,0x4A,0x48, //1940
0x6d,0xA5,0x3B, //1941
0x0B,0x55,0x4f, //1942
0x05,0x6A,0x45, //1943
0x4A,0xAd,0xB9, //1944
0x02,0x5d,0x4d, //1945
0x09,0x2d,0x42, //1946
0x2C,0x95,0xB6, //1947
0x0A,0x95,0x4A, //1948
0x7B,0x4A,0xBd, //1949
0x06,0xCA,0x51, //1950
0x0B,0x55,0x46, //1951
0x55,0x5A,0xBB, //1952
0x04,0xdA,0x4e, //1953
0x0A,0x5B,0x43, //1954
0x35,0x2B,0xB8, //1955
0x05,0x2B,0x4C, //1956
0x8A,0x95,0x3f, //1957
0x0e,0x95,0x52, //1958
0x06,0xAA,0x48, //1959
0x7A,0xd5,0x3C, //1960
0x0A,0xB5,0x4f, //1961
0x04,0xB6,0x45, //1962
0x4A,0x57,0x39, //1963
0x0A,0x57,0x4d, //1964
0x05,0x26,0x42, //1965
0x3e,0x93,0x35, //1966
0x0d,0x95,0x49, //1967
0x75,0xAA,0xBe, //1968
0x05,0x6A,0x51, //1969
0x09,0x6d,0x46, //1970
0x54,0xAe,0xBB, //1971
0x04,0xAd,0x4f, //1972
0x0A,0x4d,0x43, //1973
0x4d,0x26,0xB7, //1974
0x0d,0x25,0x4B, //1975
0x8d,0x52,0xBf, //1976
0x0B,0x54,0x52, //1977
0x0B,0x6A,0x47, //1978
0x69,0x6d,0x3C, //1979
0x09,0x5B,0x50, //1980
0x04,0x9B,0x45, //1981
0x4A,0x4B,0xB9, //1982
0x0A,0x4B,0x4d, //1983
0xAB,0x25,0xC2, //1984
0x06,0xA5,0x54, //1985
0x06,0xd4,0x49, //1986
0x6A,0xdA,0x3d, //1987
0x0A,0xB6,0x51, //1988
0x09,0x37,0x46, //1989
0x54,0x97,0xBB, //1990
0x04,0x97,0x4f, //1991
0x06,0x4B,0x44, //1992
0x36,0xA5,0x37, //1993
0x0e,0xA5,0x4A, //1994
0x86,0xB2,0xBf, //1995
0x05,0xAC,0x53, //1996
0x0A,0xB6,0x47, //1997
0x59,0x36,0xBC, //1998
0x09,0x2e,0x50, //1999 294
0x0C,0x96,0x45, //2000 297
0x4d,0x4A,0xB8, //2001
0x0d,0x4A,0x4C, //2002
0x0d,0xA5,0x41, //2003
0x25,0xAA,0xB6, //2004
0x05,0x6A,0x49, //2005
0x7A,0xAd,0xBd, //2006
0x02,0x5d,0x52, //2007
0x09,0x2d,0x47, //2008
0x5C,0x95,0xBA, //2009
0x0A,0x95,0x4e, //2010
0x0B,0x4A,0x43, //2011
0x4B,0x55,0x37, //2012
0x0A,0xd5,0x4A, //2013
0x95,0x5A,0xBf, //2014
0x04,0xBA,0x53, //2015
0x0A,0x5B,0x48, //2016
0x65,0x2B,0xBC, //2017
0x05,0x2B,0x50, //2018
0x0A,0x93,0x45, //2019
0x47,0x4A,0xB9, //2020
0x06,0xAA,0x4C, //2021
0x0A,0xd5,0x41, //2022
0x24,0xdA,0xB6, //2023
0x04,0xB6,0x4A, //2024
0x69,0x57,0x3d, //2025
0x0A,0x4e,0x51, //2026
0x0d,0x26,0x46, //2027
0x5e,0x93,0x3A, //2028
0x0d,0x53,0x4d, //2029
0x05,0xAA,0x43, //2030
0x36,0xB5,0x37, //2031
0x09,0x6d,0x4B, //2032
0xB4,0xAe,0xBf, //2033
0x04,0xAd,0x53, //2034
0x0A,0x4d,0x48, //2035
0x6d,0x25,0xBC, //2036
0x0d,0x25,0x4f, //2037
0x0d,0x52,0x44, //2038
0x5d,0xAA,0x38, //2039
0x0B,0x5A,0x4C, //2040
0x05,0x6d,0x41, //2041
0x24,0xAd,0xB6, //2042
0x04,0x9B,0x4A, //2043
0x7A,0x4B,0xBe, //2044
0x0A,0x4B,0x51, //2045
0x0A,0xA5,0x46, //2046
0x5B,0x52,0xBA, //2047
0x06,0xd2,0x4e, //2048
0x0A,0xdA,0x42, //2049
0x35,0x5B,0x37, //2050
0x09,0x37,0x4B, //2051
0x84,0x97,0xC1, //2052
0x04,0x97,0x53, //2053
0x06,0x4B,0x48, //2054
0x66,0xA5,0x3C, //2055
0x0e,0xA5,0x4f, //2056
0x06,0xB2,0x44, //2057
0x4A,0xB6,0x38, //2058
0x0A,0xAe,0x4C, //2059
0x09,0x2e,0x42, //2060
0x3C,0x97,0x35, //2061
0x0C,0x96,0x49, //2062
0x7d,0x4A,0xBd, //2063
0x0d,0x4A,0x51, //2064
0x0d,0xA5,0x45, //2065
0x55,0xAA,0xBA, //2066
0x05,0x6A,0x4e, //2067
0x0A,0x6d,0x43, //2068
0x45,0x2e,0xB7, //2069
0x05,0x2d,0x4B, //2070
0x8A,0x95,0xBf, //2071
0x0A,0x95,0x53, //2072
0x0B,0x4A,0x47, //2073
0x6B,0x55,0x3B, //2074
0x0A,0xd5,0x4f, //2075
0x05,0x5A,0x45, //2076
0x4A,0x5d,0x38, //2077
0x0A,0x5B,0x4C, //2078
0x05,0x2B,0x42, //2079
0x3A,0x93,0xB6, //2080
0x06,0x93,0x49, //2081
0x77,0x29,0xBd, //2082
0x06,0xAA,0x51, //2083
0x0A,0xd5,0x46, //2084
0x54,0xdA,0xBA, //2085
0x04,0xB6,0x4e, //2086
0x0A,0x57,0x43, //2087
0x45,0x27,0x38, //2088
0x0d,0x26,0x4A, //2089
0x8e,0x93,0x3e, //2090
0x0d,0x52,0x52, //2091
0x0d,0xAA,0x47, //2092
0x66,0xB5,0x3B, //2093
0x05,0x6d,0x4f, //2094
0x04,0xAe,0x45, //2095
0x4A,0x4e,0xB9, //2096
0x0A,0x4d,0x4C, //2097
0x0d,0x15,0x41, //2098
0x2d,0x92,0xB5, //2099
};
///月份数据表
code uchar day_code1[9]={0x0,0x1f,0x3b,0x5a,0x78,0x97,0xb5,0xd4,0xf3};
code uint day_code2[3]={0x111,0x130,0x14e};
/*
函数功能:输入BCD阳历数据,输出BCD阴历数据(只允许1901-2099年)
调用函数示例:Conversion(c_sun,year_sun,month_sun,day_sun)
如:计算2004年10月16日Conversion(0,0x4,0x10,0x16);
c_sun,year_sun,month_sun,day_sun均为BCD数据,c_sun为世纪标志位,c_sun=0为21世
纪,c_sun=1为19世纪
调用函数后,原有数据不变,读c_moon,year_moon,month_moon,day_moon得出阴历BCD数据
*/
bit c_moon;
//子函数,用于读取数据表中农历月的大月或小月,如果该月为大返回1,为小返回0
bit get_moon_day(uchar month_p,uint table_addr)
{
uchar temp10;
switch (month_p){
case 1:{temp10=year_code[table_addr]&0x08;
if (temp10==0)return(0);else return(1);}
case 2:{temp10=year_code[table_addr]&0x04;
if (temp10==0)return(0);else return(1);}
case 3:{temp10=year_code[table_addr]&0x02;
if (temp10==0)return(0);else return(1);}
case 4:{temp10=year_code[table_addr]&0x01;
if (temp10==0)return(0);else return(1);}
case 5:{temp10=year_code[table_addr+1]&0x80;
if (temp10==0) return(0);else return(1);}
case 6:{temp10=year_code[table_addr+1]&0x40;
if (temp10==0)return(0);else return(1);}
case 7:{temp10=year_code[table_addr+1]&0x20;
if (temp10==0)return(0);else return(1);}
case 8:{temp10=year_code[table_addr+1]&0x10;
if (temp10==0)return(0);else return(1);}
case 9:{temp10=year_code[table_addr+1]&0x08;
if (temp10==0)return(0);else return(1);}
case 10:{temp10=year_code[table_addr+1]&0x04;
if (temp10==0)return(0);else return(1);}
case 11:{temp10=year_code[table_addr+1]&0x02;
if (temp10==0)return(0);else return(1);}
case 12:{temp10=year_code[table_addr+1]&0x01;
if (temp10==0)return(0);else return(1);}
case 13:{temp10=year_code[table_addr+2]&0x80;
if (temp10==0)return(0);else return(1);}
default:return(2);
}
}
/*
函数功能:输入BCD阳历数据,输出BCD阴历数据(只允许1901-2099年)
调用函数示例:Conversion(c_sun,year_sun,month_sun,day_sun)
如:计算2004年10月16日Conversion(0,0x4,0x10,0x16);
c_sun,year_sun,month_sun,day_sun均为BCD数据,c_sun为世纪标志位,c_sun=0为21世
纪,c_sun=1为19世纪
调用函数后,原有数据不变,读c_moon,year_moon,month_moon,day_moon得出阴历BCD数据
*/
void Conversion(bit c,uchar year,uchar month,uchar day)
{ //c=0 为21世纪,c=1 为19世纪输入输出数据均为BCD数据
uchar temp1,temp2,temp3,month_p;
uint temp4,table_addr;
bit flag2,flag_y;
temp1=year/16; //BCD->hex 先把数据转换为十六进制
temp2=year%16;
year=temp1*10+temp2;
//year=temp1*16+temp2;
temp1=month/16;
temp2=month%16;
month=temp1*10+temp2;
//month=temp1*16+temp2;
temp1=day/16;
temp2=day%16;
day=temp1*10+temp2;
//day=temp1*16+temp2;
//定位数据表地址
if(c==0){
table_addr=(year+0x64-1)*0x3;
}
else {
table_addr=(year-1)*0x3;
}
//定位数据表地址完成
//取当年春节所在的公历月份
temp1=year_code[table_addr+2]&0x60;
temp1=_cror_(temp1,5);
//取当年春节所在的公历月份完成
//取当年春节所在的公历日
temp2=year_code[table_addr+2]&0x1f;
//取当年春节所在的公历日完成
// 计算当年春年离当年元旦的天数,春节只会在公历1月或2月
if(temp1==0x1){
temp3=temp2-1;
}
else{
temp3=temp2+0x1f-1;
}
// 计算当年春年离当年元旦的天数完成
//计算公历日离当年元旦的天数,为了减少运算,用了两个表
//day_code1[9],day_code2[3]
//如果公历月在九月或前,天数会少于0xff,用表day_code1[9],
//在九月后,天数大于0xff,用表day_code2[3]
//如输入公历日为8月10日,则公历日离元旦天数为day_code1[8-1]+10-1
//如输入公历日为11月10日,则公历日离元旦天数为day_code2[11-10]+10-1
if (month<10){
temp4=day_code1[month-1]+day-1;
}
else{
temp4=day_code2[month-10]+day-1;
}
if ((month>0x2)&&(year%0x4==0)){ //如果公历月大于2月并且该年的2月为闰月,天数加1
temp4+=1;
}
//计算公历日离当年元旦的天数完成
//判断公历日在春节前还是春节后
if (temp4>=temp3){ //公历日在春节后或就是春节当日使用下面代码进行运算
temp4-=temp3;
month=0x1;
month_p=0x1; //month_p为月份指向,公历日在春节前或就是春节当日month_p指向首月
flag2=get_moon_day(month_p,table_addr); //检查该农历月为大小还是小月,大月返回1,小月返回0
flag_y=0;
if(flag2==0)temp1=0x1d; //小月29天
else temp1=0x1e; //大小30天
temp2=year_code[table_addr]&0xf0;
temp2=_cror_(temp2,4); //从数据表中取该年的闰月月份,如为0则该年无闰月
while(temp4>=temp1){
temp4-=temp1;
month_p+=1;
if(month==temp2){
flag_y=~flag_y;
if(flag_y==0)month+=1;
}
else month+=1;
flag2=get_moon_day(month_p,table_addr);
if(flag2==0)temp1=0x1d;
else temp1=0x1e;
}
day=temp4+1;
}
else{ //公历日在春节前使用下面代码进行运算
temp3-=temp4;
if (year==0x0){year=0x63;c=1;}
else year-=1;
table_addr-=0x3;
month=0xc;
temp2=year_code[table_addr]&0xf0;
temp2=_cror_(temp2,4);
if (temp2==0)
month_p=0xc;
else
month_p=0xd; //
//month_p为月份指向,如果当年有闰月,一年有十三个月,月指向13,无闰月指向12
flag_y=0;
flag2=get_moon_day(month_p,table_addr);
if(flag2==0)temp1=0x1d;
else temp1=0x1e;
while(temp3>temp1){
temp3-=temp1;
month_p-=1;
if(flag_y==0)month-=1;
if(month==temp2)flag_y=~flag_y;
flag2=get_moon_day(month_p,table_addr);
if(flag2==0)temp1=0x1d;
else temp1=0x1e;
}
day=temp1-temp3+1;
}
// c_moon=c;
//HEX->BCD ,运算结束后,把数据转换为BCD数据
temp1=year/10;
temp1=_crol_(temp1,4);
temp2=year%10;
SpDate.year=temp1|temp2;
temp1=month/10;
temp1=_crol_(temp1,4);
temp2=month%10;
SpDate.mon=temp1|temp2;
temp1=day/10;
temp1=_crol_(temp1,4);
temp2=day%10;
SpDate.day=temp1|temp2;
}
///函数
//******************延时子程序 *******************************
//这个延时程序的具体延时时间是time=i*8+10,适用于小于2ms的延时
//************************************************************
void delay(unsigned int i)
{
for(i;i>0;i--);
}
//***********************************************************
// 延时子程序
//************************************************************
void delay1ms(uint j)
{
while(j!=0)
{uchar i;
for(i=124;i>0;i--); //延时124*8+10=1002us
j--;
}
}
void Delayxms(uint ms) //@33.1776MHz 1ms
{
unsigned char i, j;
while(ms--)
{
unsigned char i, j;
_nop_();
_nop_();
i = 44;
j = 19;
do
{
while (--j);
} while (--i);
}
}
/***************************************************************/
/**********************************18b20************************************************/
/**********************************18b20************************************************/
void Init_DS18B20(void) //初始化
{
uchar x=0;
EA = 0;
DQ=1; //DQ先置高
delay(80); //稍延时
DQ=0; //发送复位脉冲
delay(2000); //延时（>480us)
DQ=1; //拉高数据线
delay(100); //等待（15~60us)
x=DQ; //用X的值来判断初始化有没有成功，18B20存在的话X=0，否则X=1
delay(400);
EA = 1;
}
//**********读一个字节************//
ReadOneChar(void) //主机数据线先从高拉至低电平1us以上，再使数据线升为高电平，从而产生读信号
{
unsigned char i=0; //每个读周期最短的持续时间为60us，各个读周期之间必须有1us以上的高电平恢复期
unsigned char dat=0;
EA = 0;
for (i=8;i>0;i--) //一个字节有8位
{
DQ=1;
delay(30);
DQ=0;
dat>>=1;
delay(3); //涉及单片机频率
DQ=1;
delay(1); //读取时间没那么快，经验，33mhz的1t单片机都需要调整时序
if(DQ)
dat|=0x80;
delay(120);
} EA = 1;
return(dat);
}
//*********************** **写一个字节**************************//
void WriteOneChar(unsigned char dat)
{
unsigned char i=0; //数据线从高电平拉至低电平，产生写起始信号。15us之内将所需写的位送到数据线上，
EA = 0;
for(i=8;i>0;i--) //在15~60us之间对数据线进行采样，如果是高电平就写1，低写0发生。
{
DQ=0; //在开始另一个写周期前必须有1us以上的高电平恢复期。
delay(3);//涉及单片机频率
DQ=dat&0x01;
delay(190);
DQ=1;
dat>>=1; delay(1);
} EA = 1;
delay(40);
}
void ReadTemperature(void) //读温度值（低位放tempL;高位放tempH;）//
{
Init_DS18B20(); //初始化
WriteOneChar(0xcc); //跳过读序列号的操作
WriteOneChar(0x44); //启动温度转换
delay(2000); //转换需要一点时间，延时
Init_DS18B20(); //初始化
WriteOneChar(0xcc); //跳过读序列号的操作
WriteOneChar(0xbe); //读温度寄存器（头两个值分别为温度的低位和高位）
tempL=ReadOneChar(); //读出温度的低位LSB
tempH=ReadOneChar(); //读出温度的高位MSB
if(tempH>0x7f) //最高位为1时温度是负
{
tempL=~tempL; //补码转换，取反加一
tempH=~tempH+1;
fg=0; //读取温度为负时fg=0
}
sdata = tempL/16+tempH*16; //整数部分
xiaoshu1 = (tempL&0x0f)*10/16; //小数第一位
xiaoshu2 = (tempL&0x0f)*100/16%10;//小数第二位
}
/*****************************************ds3231********************************************/
#define ADDRTW 0xD0 //器件写地址
#define ADDRTD 0xD1 //器件读地址
#define DS3231_SEC 0x00 //秒
#define DS3231_MIN 0x01 //分
#define DS3231_HOUR 0x02 //时
#define DS3231_DAY 0x03 //星期
#define DS3231_DATE 0x04 //日
#define DS3231_MONTH 0x05 //月
#define DS3231_YEAR 0x06 //年
//闹铃1
#define DS3231_Al1SEC 0x07 //秒
#define DS3231_AL1MIN 0x08 //分
#define DS3231_AL1HOUR 0x09 //时
#define DS3231_AL1DAY 0x0A //星期/日
//闹铃2
#define DS3231_AL2MIN 0x0b //分
#define DS3231_AL2HOUR 0x0c //时
#define DS3231_AL2DAY 0x0d //星期/日
#define DS3231_CONTROL 0x0e //控制寄存器
#define DS3231_STATUS 0x0f //状态寄存器
bit ack;
uchar BCD2HEX(uchar val) //BCD转换为Byte
{ uchar i;
i= val&0x0f;
val >>= 4;
val &= 0x0f;
val *= 10;
i += val;
return i;
}
uchar HEX2BCD(uchar val)//B码转换为BCD码
{
uchar i,j,k;
i=val/10;
j=val%10;
k=j+(i<<4);
return k;
}
void Start()
{
TSDA=1; //发送起始条件的数据信号
delay(1);
TSCL=1;
delay(5); //起始条件建立时间大于4.7us,延时
TSDA=0; //发送起始信号
delay(5); // 起始条件锁定时间大于4μs
TSCL=0; //钳住I2C总线，准备发送或接收数据
delay(2);
}
void Stop()
{
TSDA=0; //发送结束条件的数据信号
delay(1); //发送结束条件的时钟信号
TSCL=1; //结束条件建立时间大于4us
delay(5);
TSDA=1; //发送I2C总线结束信号
delay(4);
}
/********************************************************/
/*******************************************************************
字节数据发送函数
函数原型: void SendByte(uchar Dat);
功能: 将数据c发送出去,可以是地址,也可以是数据,发完后等待应答,并对
此状态位进行操作.(不应答或非应答都使ack=0)
ack=1 发送数据正常，
ack=0 被控器无应答或损坏。
********************************************************************/
void SendByte(uchar Dat)
{
uchar BitCnt;
for(BitCnt=0;BitCnt<8;BitCnt++) //要传送的数据长度为8位
{
if((Dat<<BitCnt)&0x80)
TSDA=1; //判断发送位
else
TSDA=0;
delay(1);
TSCL=1; //置时钟线为高，通知被控器开始接收数据位
delay(5); //保证时钟高电平周期大于4μs
TSCL=0;
}
delay(2);
TSDA=1; //8位发送完后释放数据线，准备接收应答位
delay(2);
TSCL=1;
delay(3);
if(TSDA==1)
ack=0;
else
ack=1; //判断是否接收到应答信号
TSCL=0;
delay(2);
}
uchar RcvByte() // 功能: 用来接收从器件传来的数据,并判断总线错误(不发应答信号)，发完后请用应答函数应答从机。
{
uchar retc;
uchar BitCnt;
retc=0;
TSDA=1; //置数据线为输入方式
for(BitCnt=0;BitCnt<8;BitCnt++)
{
delay(1);
TSCL=0; //置时钟线为低，准备接收数据位
delay(5); //时钟低电平周期大于4.7μs
TSCL=1; //置时钟线为高使数据线上数据有效
delay(3);
retc=retc<<1;
if(TSDA==1)
retc=retc+1; //读数据位,接收的数据位放入retc中
delay(2);
}
TSCL=0;
delay(2);
return(retc);
}
void I2CACK(bit a) // 功能: 主控器进行应答信号(可以是应答或非应答信号，由位参数a决定)
{
if(a==0)
TSDA=0; //在此发出应答或非应答信号
else
TSDA=1;
delay(3);
TSCL=1;
delay(5); //时钟低电平周期大于4μs
TSCL=0; //清时钟线，钳住I2C总线以便继续接收
delay(2);
}
uchar I2CRead() /************从DS3231当前地址读一个字节************/
{
uchar read_data;
Start();
SendByte(ADDRTD);
if(ack==0)
{
return(0);
}
read_data = RcvByte();
I2CACK(1);
Stop();
return read_data;
}
uchar I2CReadAdd(uchar addr) /************从DS3231指定地址读一个字节************/
{
Start();
SendByte(ADDRTW);
if(ack==0)
{
return(0);
}
SendByte(addr);
if(ack==0)
{
return(0);
}
return(I2CRead());
}
void Readtime() /*********************读取时间**********************/
{
uchar temp;
temp=I2CReadAdd(DS3231_SEC);//秒
sec=BCD2HEX(temp);
temp=I2CReadAdd(DS3231_MIN);//分
min=BCD2HEX(temp);
temp=I2CReadAdd(DS3231_HOUR); //时
hour=BCD2HEX(temp);
temp=I2CReadAdd(DS3231_DATE); //日
date=BCD2HEX(temp);
temp=I2CReadAdd(DS3231_MONTH); //月
month=BCD2HEX(temp);
temp=I2CReadAdd(DS3231_YEAR); //年
year=BCD2HEX(temp);
temp=I2CReadAdd(DS3231_DAY);
day=BCD2HEX(temp);//星期
}
void Readtimenongli() /*********************读取时间为了阳历转农历**********************/
{
ndate=I2CReadAdd(DS3231_DATE); //日
// date=BCD2HEX(temp);
nmonth=I2CReadAdd(DS3231_MONTH); //月
//month=BCD2HEX(temp);
nyear=I2CReadAdd(DS3231_YEAR); //年
}
void InitDS3231() //ds3231初始化
{ TSCL=1;
delay(5);
TSDA=1;
delay(5);
}
void TimeDisplay(uchar Dhour,uchar Dmin,uchar Dsec) //时分秒数组赋值
{ b[0]=(hour / 10)+'0'; // 时十位
b[1]=numbr[Dhour % 10]; // 时个位
b[4]=numbr[Dmin / 10]; // 分十位
b[5]=numbr[Dmin % 10]; // 分个位
b[8]=numbr[Dsec / 10]; // 秒十位
b[9]=numbr[Dsec % 10]; // 秒个位
}
void DateDisplay(uchar Dyear,uchar Dmonth,uchar Dday) //年月天数组赋值
{ a[2]=numbr[Dyear / 10]; // 年十位
a[3]=numbr[Dyear % 10]; // 年个位
a[5]=numbr[Dmonth / 10]; // 月十位
a[6]=numbr[Dmonth % 10]; // 月个位
a[8]=numbr[Dday / 10]; // 天十位
a[9]=numbr[Dday % 10]; // 天个位
}
void Start_I2C()
{
TSDA=1; //发送起始条件的数据信号
delay(1);
TSCL=1;
delay(5); //起始条件建立时间大于4.7us,延时
TSDA=0; //发送起始信号
delay(5); // 起始条件锁定时间大于4μs
TSCL=0; //钳住I2C总线，准备发送或接收数据
delay(2);
}
void Stop_I2C()
{
TSDA=0; //发送结束条件的数据信号
delay(1); //发送结束条件的时钟信号
TSCL=1; //结束条件建立时间大于4us
delay(5);
TSDA=1; //发送I2C总线结束信号
delay(4);
}
uchar write_byte(uchar addr, uchar write_data)
{
Start_I2C();
SendByte(ADDRTW); //////*******************************************************************///////////
if (ack == 0)
return 0;
SendByte(addr);
if (ack == 0)
return 0;
SendByte(write_data);
if (ack == 0)
return 0;
Stop_I2C();
delay1ms(10);
return 1;
}
void ModifyTime(uchar yea,uchar mon,uchar da,uchar hou,uchar min,uchar sec,uchar w) //函数功能：修改时间、日期和星期
{ uchar temp=0;
temp=HEX2BCD(yea);
write_byte(DS3231_YEAR,temp); //修改年
temp=HEX2BCD(mon);
write_byte(DS3231_MONTH,temp); //修改月
temp=HEX2BCD(da); /////////////////////
write_byte(DS3231_DATE,temp); //修改日
temp=HEX2BCD(hou);
write_byte(DS3231_HOUR,temp); //修改时
temp=HEX2BCD(min);
write_byte(DS3231_MIN,temp); //修改分
temp=HEX2BCD(sec);
write_byte(DS3231_SEC,temp); //修改秒
temp=HEX2BCD(w);
write_byte(DS3231_DAY,temp); //修改星期
}
void nongli()
{
uchar SetDatyue,SetDat;
Readtimenongli();
Conversion(0,nyear,nmonth,ndate);
SetDatyue = BCD2HEX(SpDate.mon);
// if (SetDatyue==1){LCD1602_Dis_Str(3, 0, "正");}
// if (SetDatyue==2){LCD1602_Dis_Str(3, 0, "二");}
// if (SetDatyue==3){LCD1602_Dis_Str(3, 0, "三");}
// if (SetDatyue==4){LCD1602_Dis_Str(3, 0, "四");}
// if (SetDatyue==5){LCD1602_Dis_Str(3, 0, "五");}
// if (SetDatyue==6){LCD1602_Dis_Str(3, 0, "六");}
// if (SetDatyue==7){LCD1602_Dis_Str(3, 0, "七");}
// if (SetDatyue==8){LCD1602_Dis_Str(3, 0, "八");}
// if (SetDatyue==9){LCD1602_Dis_Str(3, 0, "九");}
// if (SetDatyue==10){LCD1602_Dis_Str(3, 0, "十");}
// if (SetDatyue==11){LCD1602_Dis_Str(3, 0, "冬");}
// if (SetDatyue==12){LCD1602_Dis_Str(3, 0, "腊");}
// LCD1602_Dis_Str(3, 1, "月");
// SetDat = BCD2HEX(SpDate.day);
// if (SetDat==1){LCD1602_Dis_Str(3, 2, "初一");}
// if (SetDat==2){LCD1602_Dis_Str(3, 2, "初二");}
// if (SetDat==3){LCD1602_Dis_Str(3, 2, "初三");}
// if (SetDat==4){LCD1602_Dis_Str(3, 2, "初四");}
// if (SetDat==5){LCD1602_Dis_Str(3, 2, "初五");}
// if (SetDat==6){LCD1602_Dis_Str(3, 2, "初六");}
// if (SetDat==7){LCD1602_Dis_Str(3, 2, "初七");}
// if (SetDat==8){LCD1602_Dis_Str(3, 2, "初八");}
// if (SetDat==9){LCD1602_Dis_Str(3, 2, "初九");}
// if (SetDat==10){LCD1602_Dis_Str(3, 2, "初十");}
// if (SetDat==11){LCD1602_Dis_Str(3, 2, "十一");}
// if (SetDat==12){LCD1602_Dis_Str(3, 2, "十二");}
// if (SetDat==13){LCD1602_Dis_Str(3, 2, "十三");}
// if (SetDat==14){LCD1602_Dis_Str(3, 2, "十四");}
// if (SetDat==15){LCD1602_Dis_Str(3, 2, "十五");}
// if (SetDat==16){LCD1602_Dis_Str(3, 2, "十六");}
// if (SetDat==17){LCD1602_Dis_Str(3, 2, "十七");}
// if (SetDat==18){LCD1602_Dis_Str(3, 2, "十八");}
// if (SetDat==19){LCD1602_Dis_Str(3, 2, "十九");}
// if (SetDat==20){LCD1602_Dis_Str(3, 2, "二十");}
// if (SetDat==21){LCD1602_Dis_Str(3, 2, "廿一");}
// if (SetDat==22){LCD1602_Dis_Str(3, 2, "廿二");}
// if (SetDat==23){LCD1602_Dis_Str(3, 2, "廿三");}
// if (SetDat==24){LCD1602_Dis_Str(3, 2, "廿四");}
// if (SetDat==25){LCD1602_Dis_Str(3, 2, "廿五");}
// if (SetDat==26){LCD1602_Dis_Str(3, 2, "廿六");}
// if (SetDat==27){LCD1602_Dis_Str(3, 2, "廿七");}
// if (SetDat==28){LCD1602_Dis_Str(3, 2, "廿八");}
// if (SetDat==29){LCD1602_Dis_Str(3, 2, "廿九");}
// if (SetDat==30){LCD1602_Dis_Str(3, 2, "三十");}
//显示到液晶上
}
void xianshi(void)
{
OLED_ShowNum(48,0,hour,2,32); //显示时
if(sec%2==1) {OLED_ShowString(80,0,":",32);}
if(sec%2==0) {OLED_ShowString(80,0," ",32);}
OLED_ShowNum(96,0,min/10,1,32); //显示分
OLED_ShowNum(112,0,min%10,1,32); //显示分 // OLED_ShowNum(97,0,sec,2,32);
/*显示星期*/
OLED_ShowString(0,2,"W",16);
OLED_ShowNum(10,2,day,1,16);
OLED_ShowString(0,0,"D",16);
OLED_ShowNum(8,0,month,2,16); //显示月
OLED_ShowString(24,0,".",16);
OLED_ShowNum(32,0,date/10,1,16);
OLED_ShowNum(40,0,date%10,1,16); //显示日
ReadTemperature(); //显示温度
OLED_ShowString(22,2,"T",16);
OLED_ShowNum(32,2,sdata,2,16);
}
void shuaxin(void)
{
OLED_ShowNum(48,0,hour,2,32); //显示时
if(sec%2==1) {OLED_ShowString(80,0,":",32);}
if(sec%2==0) {OLED_ShowString(80,0," ",32);}
OLED_ShowNum(96,0,min/10,1,32); //显示分
OLED_ShowNum(112,0,min%10,1,32); //显示分 // OLED_ShowNum(97,0,sec,2,32);
/*显示星期*/
OLED_ShowString(0,2,"W",16);
OLED_ShowNum(10,2,day,1,16);
OLED_ShowString(0,0,"D",16);
OLED_ShowNum(8,0,month,2,16); //显示月
OLED_ShowString(24,0,".",16);
OLED_ShowNum(32,0,date/10,1,16);
OLED_ShowNum(40,0,date%10,1,16); //显示日
ReadTemperature(); //显示温度
OLED_ShowString(22,2,"T",16);
OLED_ShowNum(32,2,sdata,2,16);
}
void xiugai() //设置时间
{
if(flag==1&&flag1==1)
{ ES=0;
flag=0;
flag1=0;
year=(buffer[1]-0x30)*10+(buffer[2]-0x30);
month=(buffer[3]-0x30)*10+(buffer[4]-0x30);
date=(buffer[5]-0x30)*10+(buffer[6]-0x30);
hour=(buffer[7]-0x30)*10+(buffer[8]-0x30);
min=(buffer[9]-0x30)*10+(buffer[10]-0x30);
sec=(buffer[11]-0x30)*10+(buffer[12]-0x30);
day=(buffer[13]-0x30);
ModifyTime(year,month,date,hour,min,sec,day);
ES=1;
flag=0;
flag1=0;
}
else
{
// Get_Current1();
Readtime();
// nongli();
xianshi();
shuaxin();
flag=0;
flag1=0;
}
}
/*串口函数*/
void UartInit(void) //9600bps@33.1776MHz
{
SCON = 0x50; //8位数据,可变波特率
AUXR |= 0x01; //串口1选择定时器2为波特率发生器
AUXR &= 0xFB; //定时器时钟12T模式
T2L = 0xB8; //设置定时初始值
T2H = 0xFF; //设置定时初始值
AUXR |= 0x10; //定时器2开始计时
EA=1; //打开总中断
ES=1; //打开接收中断
}
main() /*主程序*/
{
bg=0;
P3M1 = 0x00;
P3M0 = 0x00;
P1M1 = 0x00;
P1M0 = 0x00;
UartInit();
InitDS3231();
OLED_Init();//初始化OLED
OLED_ColorTurn(0);//0正常显示，1 反色显示
OLED_DisplayTurn(0);//0正常显示 1 屏幕翻转显示
OLED_Clear();
// OLED_ShowString(0,0,"12:12:12",32);
// ModifyTime(23,12,7,12,34,56,4) ;
while(1)
{
Delayxms(200);
xiugai();
Delayxms(200);
} }
void Uart() interrupt 4 using 1 //串口1中断处理
{
buffer=SBUF;
if(buffer==0x7E) //接收的报文以#开头（即0x7E）
{ flag1=1; //进入设置界面
i=0;
buffer=SBUF; //开始接收
}
RI=0;
i++;
if(buffer[i-1]==0x21) //接收的报文以!结尾（即0x21）
{
i=0;
flag=1;
}
}

json文件: json文件.7z (89.92 KB, 下载次数: 100)

2024-3-14 09:59 上传
点击文件名下载附件

代码：程序12832液晶 DS3231程序20231208已实现时钟显示串口同步时间.zip (339.25 KB, 下载次数: 109)

2024-3-14 09:59 上传
点击文件名下载附件

神*** · 发表于 2024-3-14 10:15:05

建议尽量用带 USB 的 STC8H8K64U / STC32G12K128 来 DIY

so*** · 发表于 2024-3-14 12:13:05

屏幕大点就好了

xxxe*** · 发表于 2024-3-18 11:35:30

DS3231已经很准了，基本不用校时了

wan12*** · 发表于 2024-3-19 08:30:50

屏幕太小了…

小涵*** · 发表于 2024-4-2 10:25:17

学习一下

Yim_*** · 发表于 2024-5-11 23:24:01

zhang*** · 发表于 2024-5-20 18:49:45

这个有价值!

		自动登录	找回密码
密码			立即注册

STC8H3K64S2单片机+OLED12832+DS3231+USB时间校准,18B20-小巧时钟时钟带温度显示

浏览过的版块
