带有LED驱动的单片机驱动数码管亮度低

feitian***

最近用了STC8H4K64TL单片机驱动数码管但是亮度很低什么原因，是因为单片机驱动能了的原因么？
现在临时打算外加三极管增加电流，还是那个地方配置或者引脚没有做好，有做过的么交流一下！

21cns***

电路图和代码发出来，让大家帮你看看。

jw***

按照STC技术文档做，亮度还可以的。

jw***

扫描周期长的原因?

神***

没你原理图的 PDF 大家没法帮你
狠狠的帮你的 荣誉版主 / DebugLab

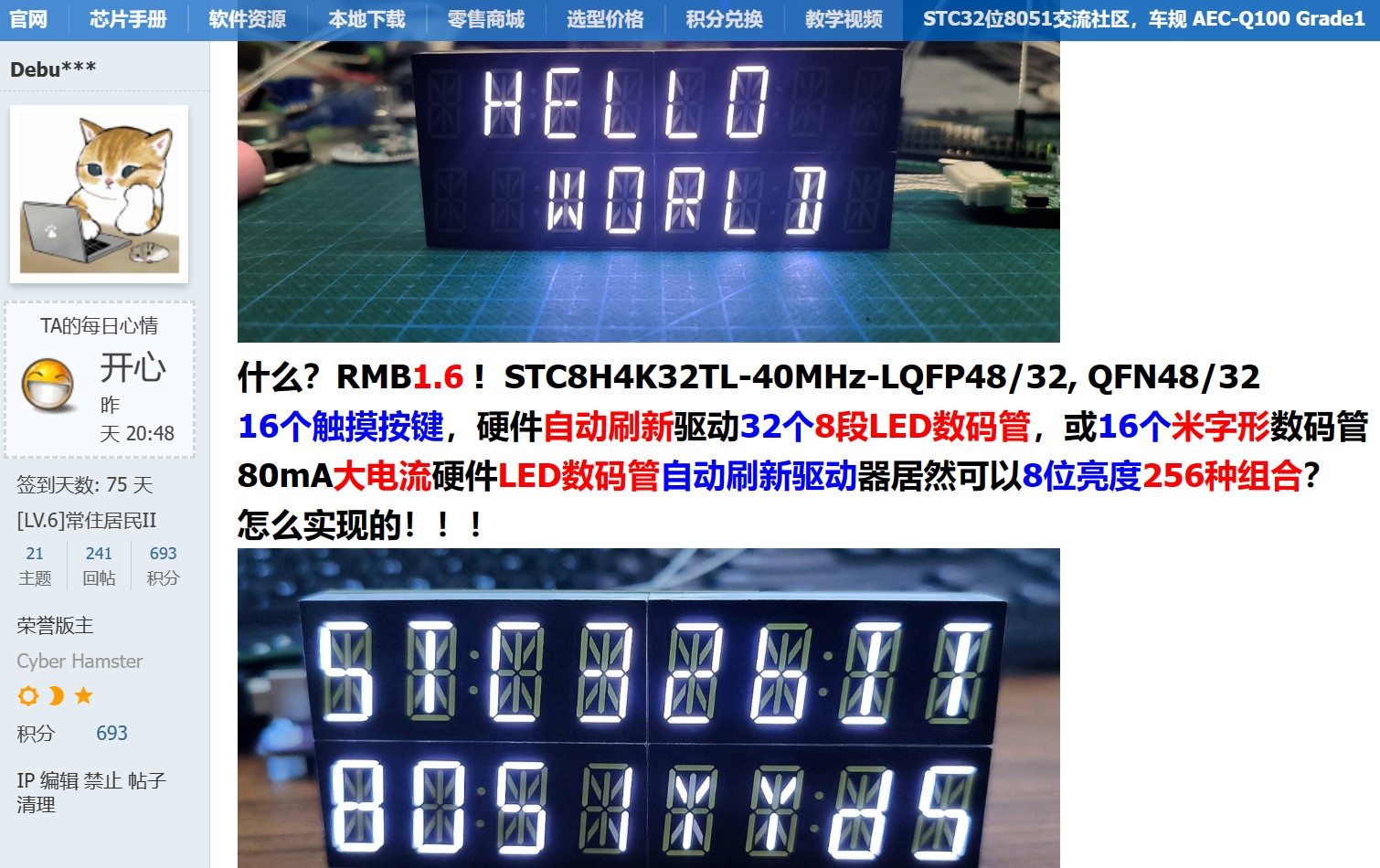

什么？STC硬件80mA大电流LED数码管自动刷新驱动居然可以8位亮度256种组合？怎么实现 - 触摸按键/80mA大电流LED数码管自动刷新显示/段码LCD/RTC实时时钟/低功耗 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

神***

让你不好好学

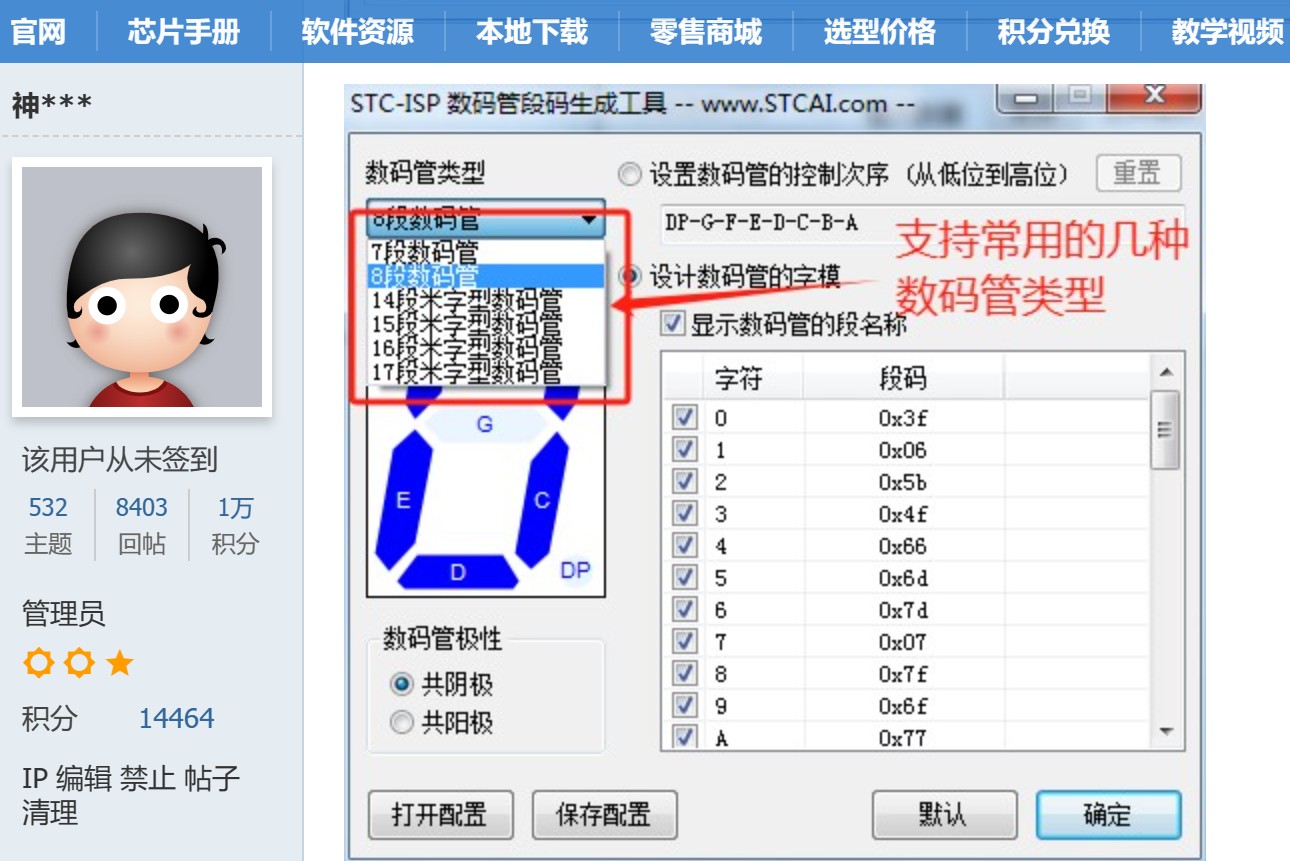

至强 STC-ISP V6.93B 发布，强大的【字库生成工具】，视频讲解，数码管取模 - ISP下载/做自己的ISP - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

so***

共阴还是共阳外部供电还是单片机供电

feitian***

so*** 发表于 2024-3-14 11:10
共阴还是共阳外部供电还是单片机供电

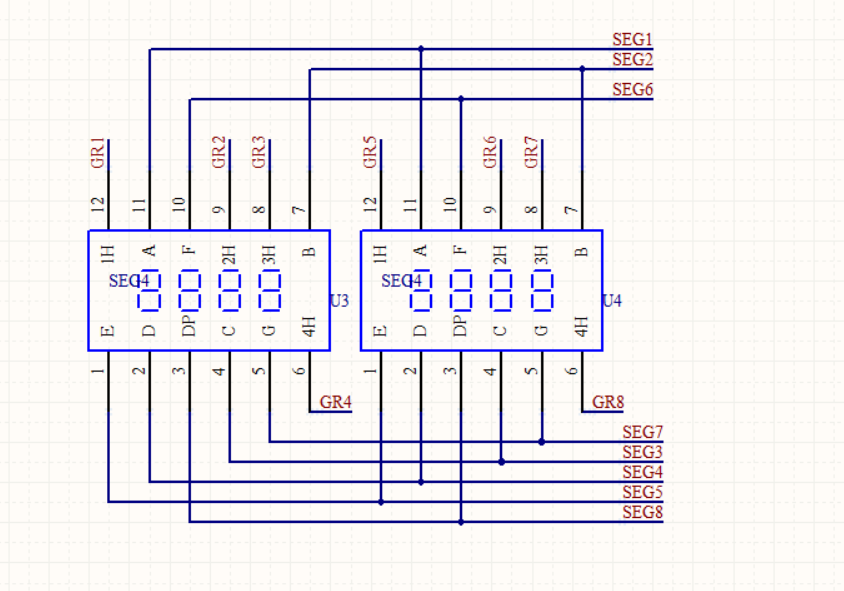

共阴极原理图在这里https://www.stcaimcu.com/forum.php?mod=attachment&aid=MzgyMTR8NzMyYjllODV8MTc5NDA2OTk1MHwwfA%3D%3D://38213.jpg

feitian***

21cns*** 发表于 2024-3-14 08:46
电路图和代码发出来，让大家帮你看看。

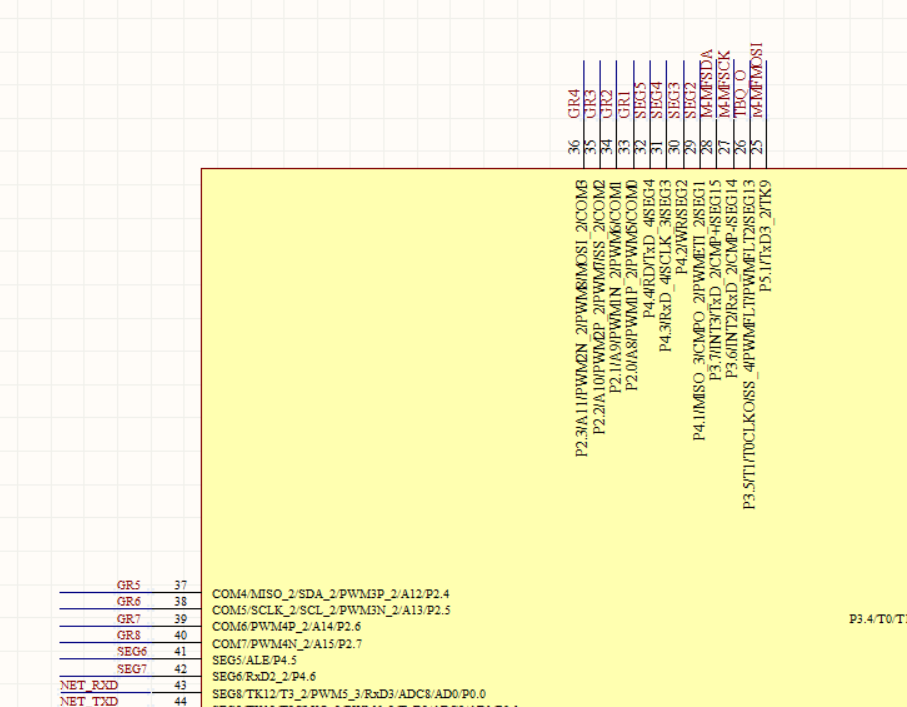

https://www.stcaimcu.com/forum.php?mod=attachment&aid=MzgyMTV8YWI5NDlmZWN8MTc5NDA2OTk1MHwwfA%3D%3D://38216.jpg原理图是共阴极的数码管

feitian***

main()
{
        u16 Adc=0;
        u8 i=0;
        delay_ms(500);
        mcu_io_init();
        Uart1Init();
        Uart3Init();
        Adc_Init();
        WDT_CONTR = 0x00;                           //ʹÄÜ¿´ÃŹ·,Òç³öʱ¼äԼΪ1s

P_SW2 |= 0x80;
COMEN = 0xff;//Enabled COM 0 ~ COM7
SEGENL = 0xff;// / / Enabled SEG 0 ~ SEG7
SEGENH = 0x00;// / / Enabled SEG 0 ~ SEG7
LEDCTRL = 0x80;// / / LED drive co-Yin / co-Yang mode
LEDCKS = 7;// / / Set LED refresh frequency


//        mcu_io_init();
        COM0_DC_L=0x3f;
        COM1_DC_L=0x06;
        COM2_DC_L=0x5B;
        COM3_DC_L=0x4f;
        COM4_DC_L=0x66;
        COM5_DC_L=0x6D;
        COM6_DC_L=0x7D;
        COM7_DC_L=0x07;






        //out1=0;out2=0;out3=0;out4=0;out5=0;out6=0;out7=0;out8=0;
        while(1)
        {

//                P2=0xFE;
//    P4=0x3f;
//                delay_ms(1);
//                P2=0xFD;
//    P4=0x3f;
//                delay_ms(1);
//                P2=0xFB;
//    P4=0x3f;
//                delay_ms(1);
//                P2=0xF7;
//    P4=0x3f;
//                delay_ms(1);
//                P2=0xEF;
//                P4=0x3f;
//                delay_ms(1);
//                P2=0xDF;
//                P4=0x3f;
//                delay_ms(1);
//                P2=0xBF;
//                P4=0x3f;
//                delay_ms(1);
//                P2=0x7F;
//                P4=0x3f;
//                delay_ms(1);


//                while(key1==0)
//                {
//                Adc=Read_Adc(2);
//                        buzz=0;
//        delay_ms(5000);
//                }
//                        buzz=1;
//                uart1_data_analysis();
        }
}
这是测试配置代码
