STC8H3K64S2芯片的频率调整有问题 | 建议24MHz/40MHz

小***

STC8H3K64S2芯片的频率调整有问题，
如果选择   “总是动态调节IRC频率”   选项，
下载后有一部分芯片频率有问题，如图，
而选择        “不调节，使用内部预置的频率”       选项，就没有问题

神***

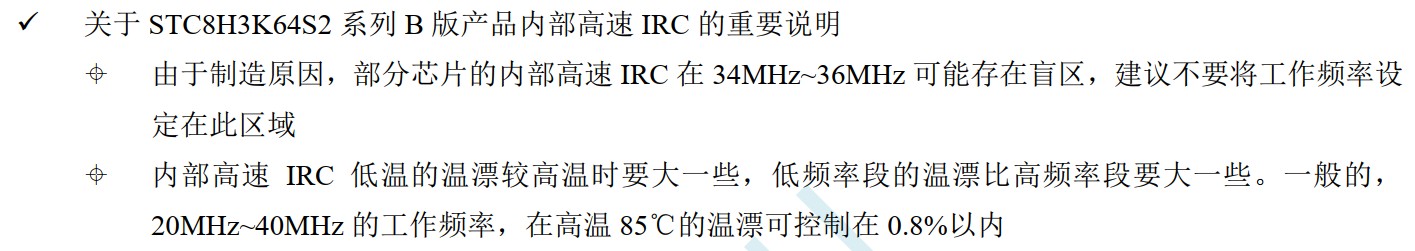

STC8H3K64S2系列的B版本内部高速IRC 建议使用

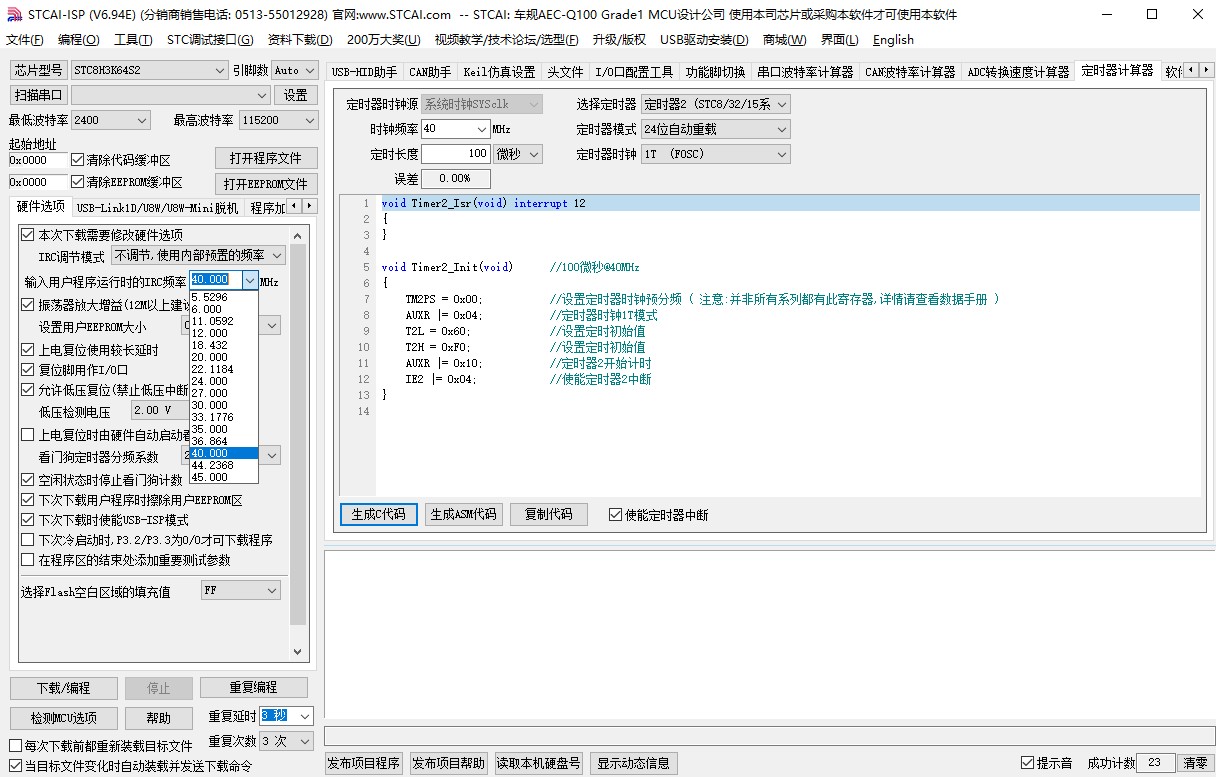

内部 40MHz或24MHz，都可以产生



STC-ISP V6.94E

小***

是不是芯片的固件有问题

小***

ISP软件，V6.91，V6.92，V6.93都试过了，结果都是一样的，应该是芯片的问题

乘风***

系统ISP工作频率是芯片内部固化的ISP烧录程序运行的频率。
内部IRC振荡器的频率是用户程序运行的主频，也就是烧录时设置的IRC频率。
掉电唤醒定时器的频率是内部32K低速IRC频率。

小***

乘风*** 发表于 2024-3-13 13:24
系统ISP工作频率是芯片内部固化的ISP烧录程序运行的频率。
内部IRC振荡器的频率是用户程序运行的主频，也就 ...

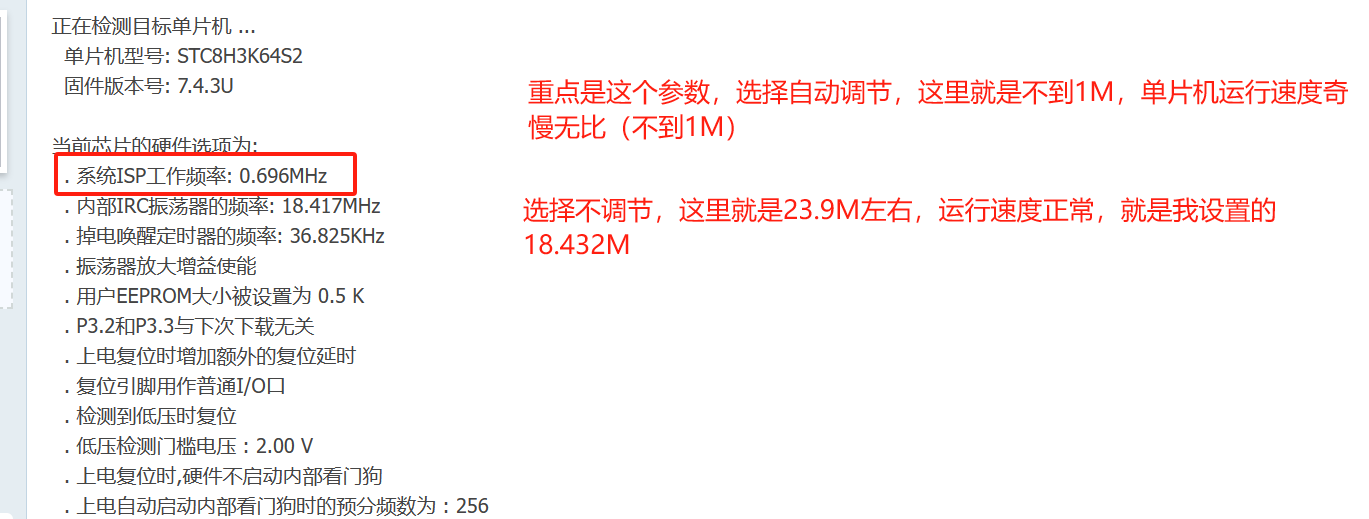

您可能没有理解我的意思，选择“动态调节”，下载程序后，系统ISP频率是0.696MHz，而选择“不调节”，下载程序后，系统ISP频率是23.96MHz

小***

表现出来的现象就是，运行速度奇慢无比（系统频率不到1M），选择不调节，运行速度正常（18.436M）

小***

正在检测目标单片机 ...
  单片机型号: STC8H3K64S2
  固件版本号: 7.4.3U

当前芯片的硬件选项为:
  . 系统ISP工作频率: 0.696MHz
  . 内部IRC振荡器的频率: 18.417MHz
  . 掉电唤醒定时器的频率: 36.825KHz
  . 振荡器放大增益使能
  . 用户EEPROM大小被设置为 0.5 K
  . P3.2和P3.3与下次下载无关
  . 上电复位时增加额外的复位延时
  . 复位引脚用作普通I/O口
  . 检测到低压时复位
  . 低压检测门槛电压 : 2.00 V
  . 上电复位时,硬件不启动内部看门狗
  . 上电自动启动内部看门狗时的预分频数为 : 256
  . 空闲状态时看门狗定时器停止计数
  . 下次下载用户程序时,将用户EEPROM区一并擦除
  . 下次下载用户程序时,没有相关的端口控制485
  . 下次下载时不需要校验下载口令
  . 内部参考电压: 1191 mV (参考范围: 1100~1300mV)
  . 内部安排测试时间: 2024年1月30日

  单片机型号: STC8H3K64S2
  固件版本号: 7.4.3U


正在重新握手 ... 成功                        [0.125"]
当前的波特率: 57600
正在擦除目标区域 ... 完成 !                [1.156"]
正在下载用户代码 ... 完成 !                [4.437"]
正在设置硬件选项 ... 完成 !                [0.031"]

更新后的硬件选项为:
  . 系统ISP工作频率: 0.696MHz
  . 内部IRC振荡器的频率: 18.432MHz
  . 掉电唤醒定时器的频率: 36.825KHz
  . 振荡器放大增益使能
  . 用户EEPROM大小被设置为 0.5 K
  . P3.2和P3.3与下次下载无关
  . 上电复位时增加额外的复位延时
  . 复位引脚用作普通I/O口
  . 检测到低压时复位
  . 低压检测门槛电压 : 2.00 V
  . 上电复位时,硬件不启动内部看门狗
  . 上电自动启动内部看门狗时的预分频数为 : 256
  . 空闲状态时看门狗定时器停止计数
  . 下次下载用户程序时,将用户EEPROM区一并擦除
  . 下次下载用户程序时,没有相关的端口控制485
  . 下次下载时不需要校验下载口令
  . 内部参考电压: 1191 mV (参考范围: 1100~1300mV)
  . 内部安排测试时间: 2024年1月30日
芯片出厂序列号 : F74CCA8800C847

  单片机型号: STC8H3K64S2
  固件版本号: 7.4.3U

  . 用户设定频率: 18.432MHz
  . 调节后的频率: 18.432MHz ( 主时钟分频系数 = 2; )
  . 频率调节误差: 0.000%


操作成功 !(2024-03-13 13:39:08)

小***

乘风*** 发表于 2024-3-13 13:24
系统ISP工作频率是芯片内部固化的ISP烧录程序运行的频率。
内部IRC振荡器的频率是用户程序运行的主频，也就 ...

小***

我今天烧写了10片STC8H3K64S2，选    “动态调节”   只有1片运行正常，其他都不正常，
选择    “不调节”     ，10片都正常。
使用STC8H1K28就没有出现这个问题，怀疑是单片机固件有问题，希望厂家检查一下

小***

今天是第一次小批量使用STC8H3K64S2
