stc89c52单片机最小电路与5伏电源连接的电路

dhl_*** · 发表于 2023-1-14 17:04:42

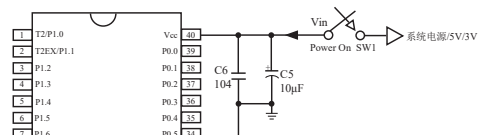

麻烦问一下，stc89c52单片机最小电路里，右上角的这个电路是做什么用的，不加行吗？就是一个104和一个10皮法的电容。

神*** · 发表于 2023-1-14 19:55:37

你贴个图上来，大家才会知到是啥电路，点击【高级模式】，可以直接贴图

神*** · 发表于 2023-1-14 19:57:43

10uF/22uF + 0.1uF 是最基本的电源滤波，初学从STC8H8K64U开始

dhl_*** · 发表于 2023-1-14 21:12:44

dhl_*** · 发表于 2023-1-14 21:18:07

管理员，您好！我也查了一下百度，说是电源滤波用的，就想您上面贴着里说的，是这个用处吗？但为什么要加两个电容呢？

梁*** · 发表于 2023-1-14 21:41:59

楼主，单片机是一个高速数字电路（或数字电路与模拟电路混合），104（0.1uf）是给电路高频退耦用的，10uF或以上（根据电路电流波动使用合适的值，可能要几百uF以上）的电容是低频退耦用的。
如果省掉这两个电容，则你的电路会不稳定，甚至不能正常工作，内部逻辑电路锁死出现大电流。

这个世界所有单片都需要的，没有例外。有的厂家的单片机还要好几个电容呢。

dhl_*** · 发表于 2023-1-15 20:59:39

非常感谢！:handshake
