嵌入式老鸟回炉再造打卡帖（STC32位8051单片机学习）

hais***

第十五集 外部中断

中断，已经融入了我的工作和生活。相比于“查询”的方式，“中断”才应该是最优解。

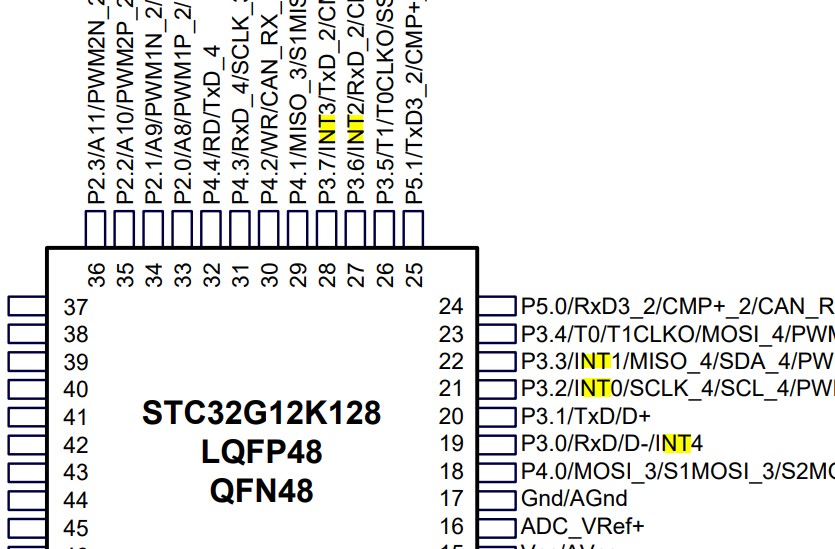

外部中断，但中断名字用的是INTx，其实是GPIO的中断，为啥其他中断都是用外设名字，而GPIO却直接用“外部中断”，有哪个大佬知道，可以普及一下。

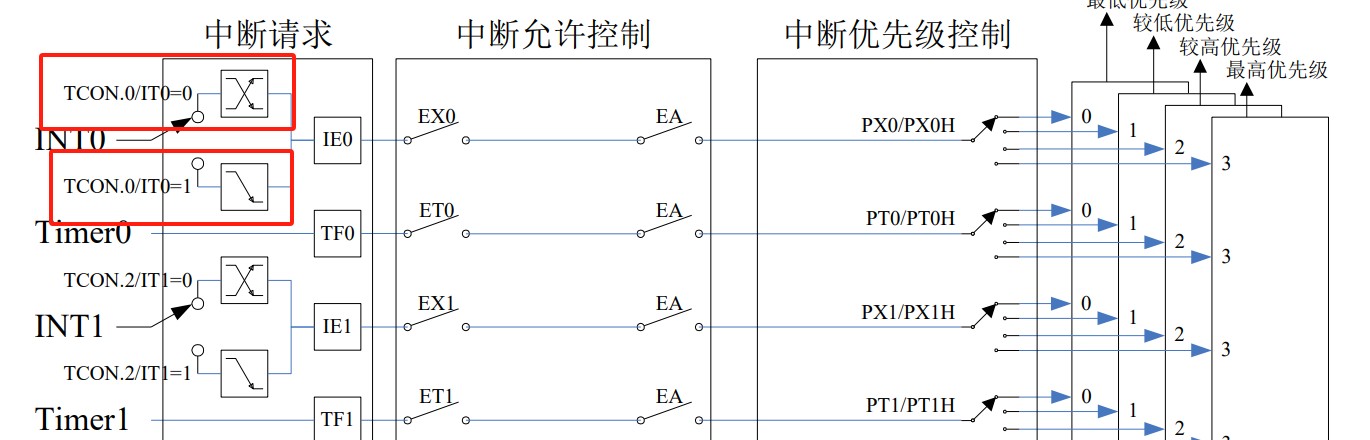

疑问1，如果只想捕捉上升沿，通过软件可以实现吗？配置成IT0=0，然后中断处理函数中判断是上升沿触发还是下降沿触发，只在上升沿触发时执行代码？


疑问2，手册里提到I/O中断，不是外部中断，怎么理解呢？

hais***

第十六集 IO中断
上一集我的疑问，这一集马上有了回应。
但我听了三遍，还是没找到IO中断和外部中断之间的区别与联系。

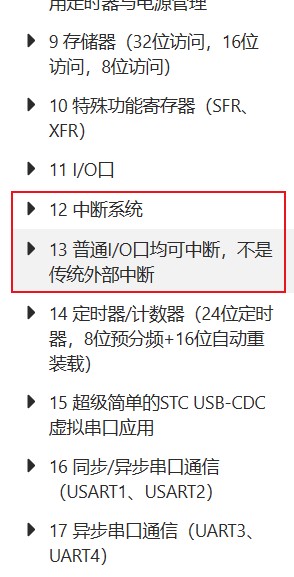

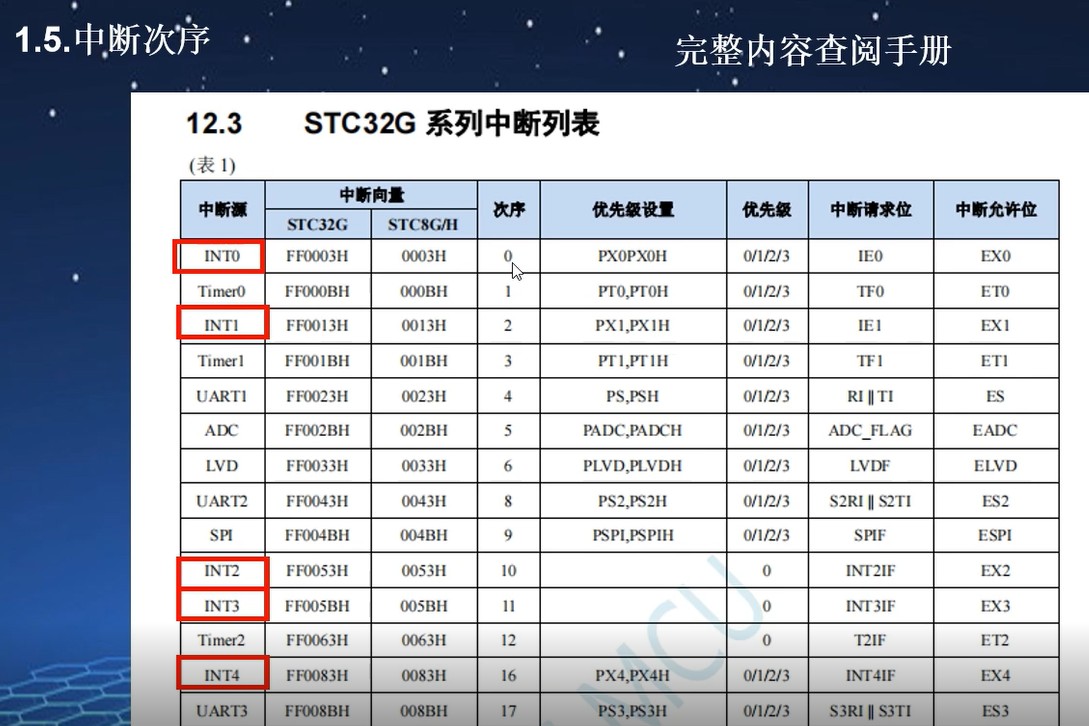

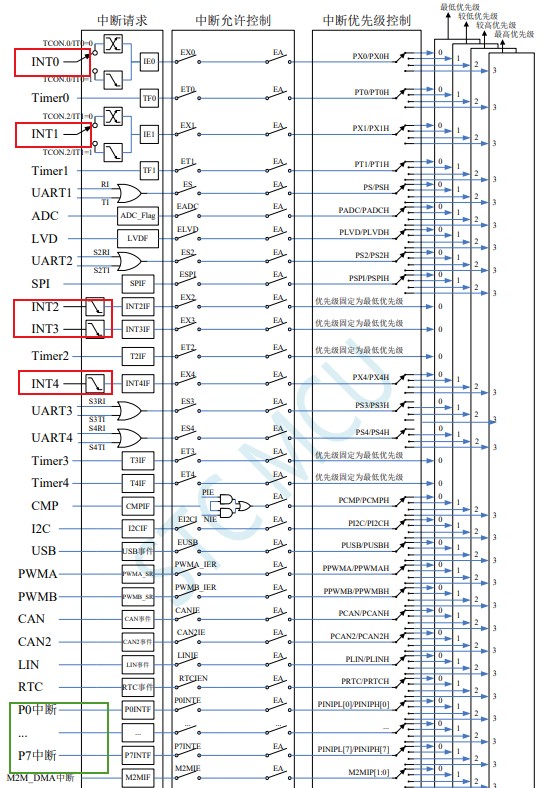

从手册里看，IO中断和外部中断是完全不同的中断。下图红框里是外部中断，绿框里是IO中断。

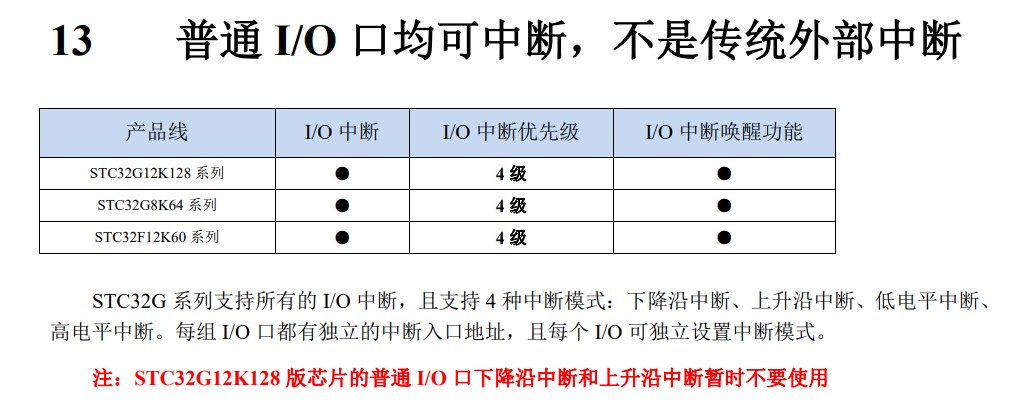

有意思的是，32G的手册里还特意把IO中断拿出来写了一章。

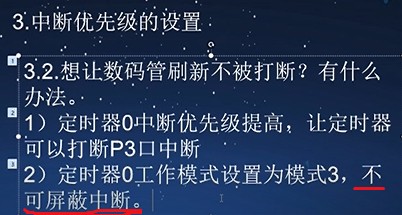

视频中还提到了：不可屏蔽中断，是不是可以理解成该中断不可被打断，如果设置成不可屏蔽中断？那为什么不直接叫“不可打断中断”呢？

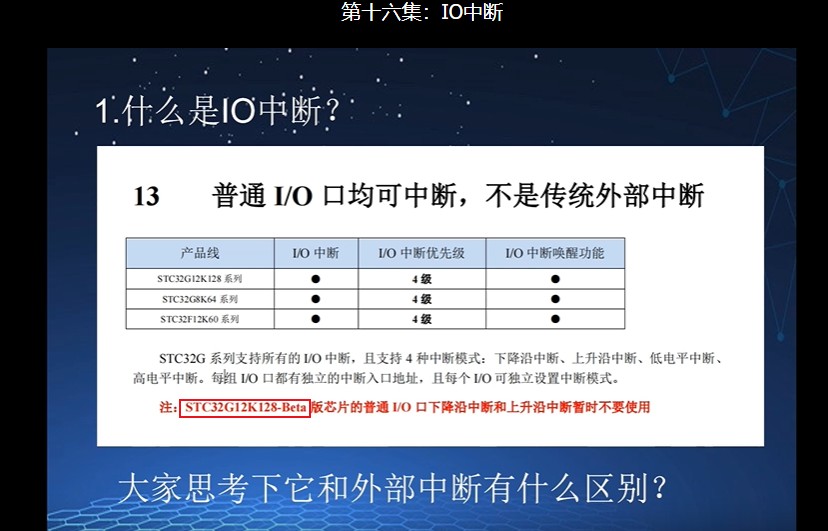

下图里的红色字体提示，与楼上我的截图不一致。



留一个作业给自己，用同一个管脚，分别用外部中断和IO中断两种方式去实现按键检测。



Keil 中断拓展插件
https://www.stcaimcu.com/forum.p ... Dg5MzM2MHwxfDQ4MzQ=

hais***

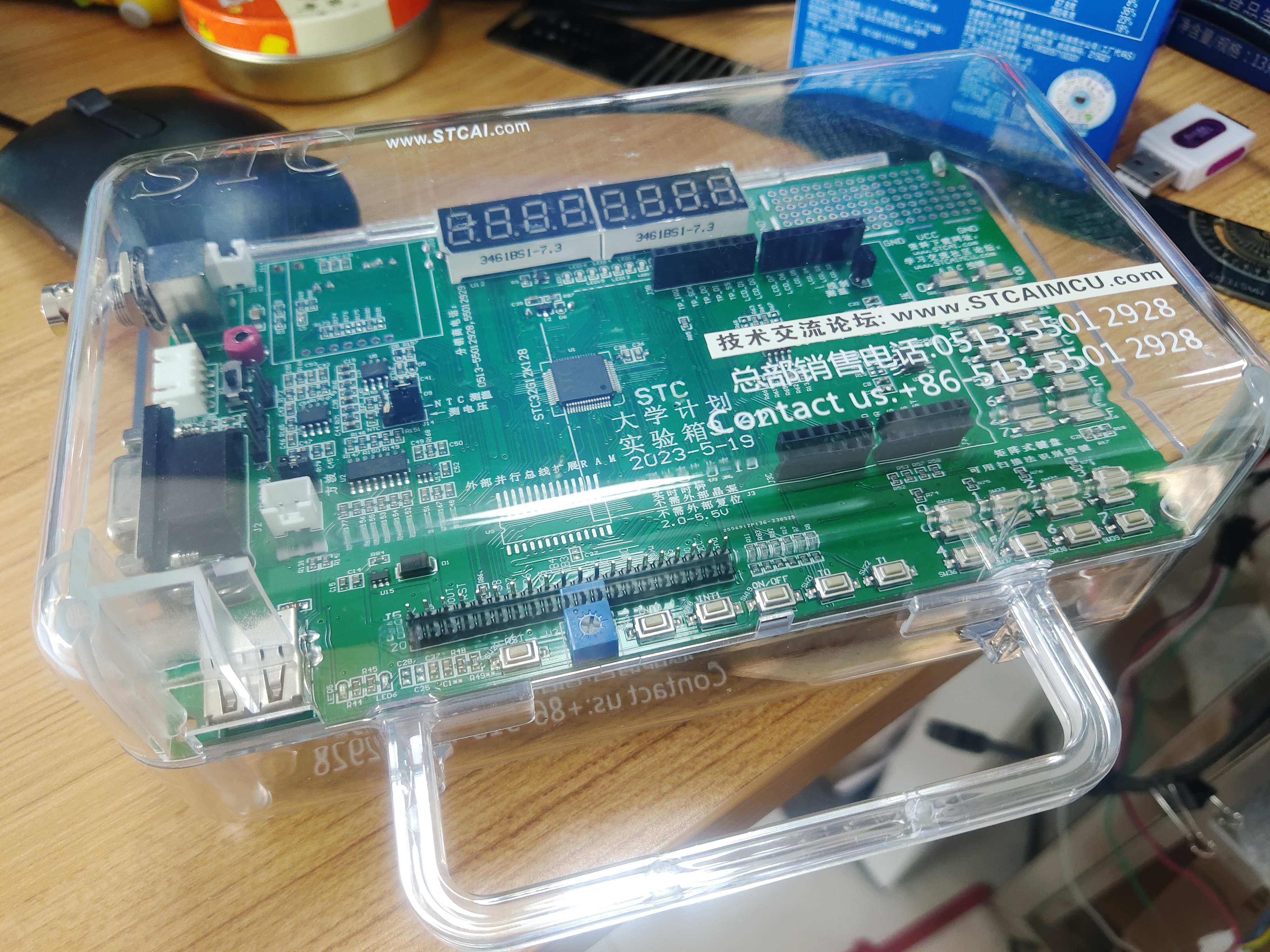

周一提交申请，今天就到手。
给力！{:5_332:}

hais***

hais*** 发表于 2024-3-17 11:23
第五集 printf，数的进制
作为老鸟，没啥新鲜内容，快速看过。
只是有一个疑问，printf函数不需要去配置什 ...

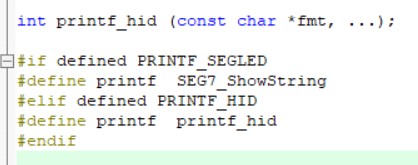

这个回答了我的疑问，建议提及一下printf的来源。

hais***

第十七集 ADC

两种结果对齐方式提一下，

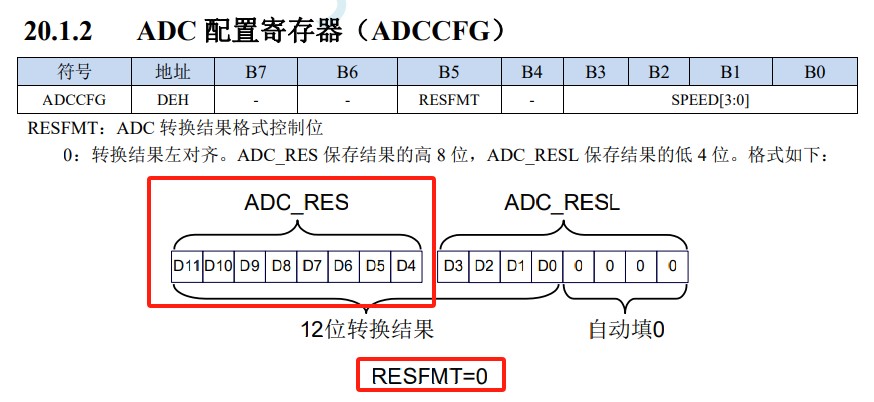

这个RESFMT=0时，适合取高8位，ADC_RES直接得到结果。

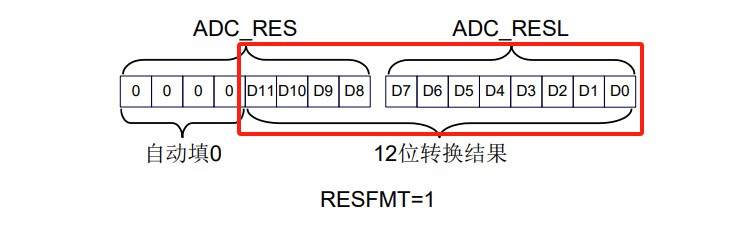

这个RESFMT=1时，适合取所有位，ADC_RES<<8 + ADC_RESL。

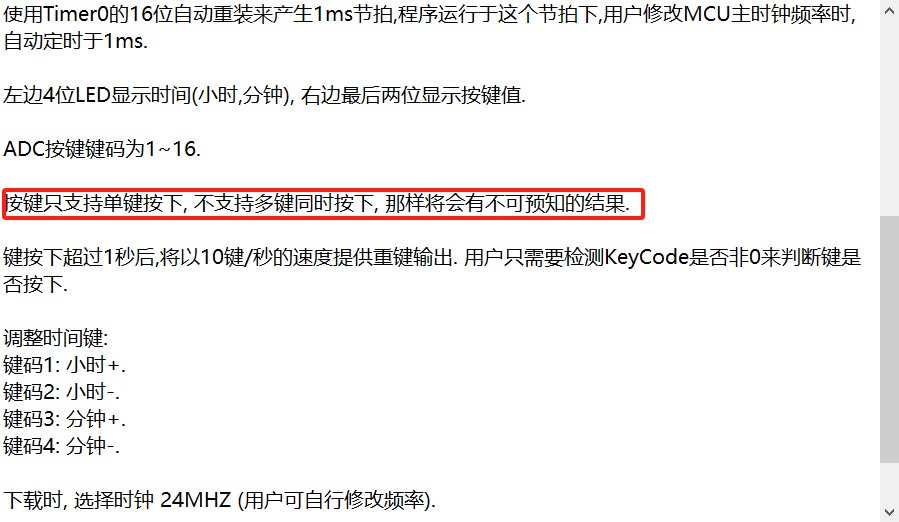

另外想提一下ADC按键，没法使用在有两个及以上的按键同时按下的情况，很受限制。代码说明里也证明了我的想法。

hais***

第十八集 ADC电源电压采集和ADC按键

通过内部准确的1.19V的mV值，反推出Vref，进而完成Vin的检测。

Vin / ADCin  =  Vref / 4096  =  V1.19 / ADCch15，

其中V1.19=CHIPID7<<8+CHIPID8(mV)

手册里给出的精度为正负1%，感觉可以满足大部分应用要求。

hais***

第十九集 NTC

延续上一集的ADC数据采集，结合查表法，实现AD值转换温度，比较容易理解。当年做PT1000，利用STM8，好像是10位AD，达不到精度要求，就通过软件增加白噪音，取均值来提高分辨率。

hais***

第二十集 串口通信

这集讲最通用的通信方式UART，现在很多模块化的网关产品，多数都支持串口转其他，比如WiFi，蓝牙，Zigbee。

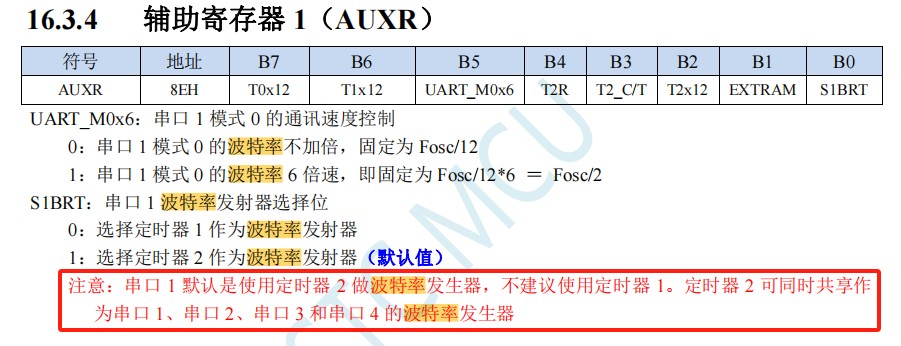

最后总结的内容比较有用，对我来说，Timer2可以同时为多个串口提供时钟，只要波特率一样。


也许是看的不够仔细，没有看出对于这个“共享Timer2”是如何配置的。
基于之前程序的编写，应该是将几个串口都配置成利用Timer2产生时钟，然后根据波特率配置Timer2的重载值，这也是为什么要求所有共享时钟的串口需要波特率一致。
另外想提的一点是，接收超时。


首先对于接收超时，可以方便完成一帧数据的接收，不用再用一个Timer去计时，不知道能不能符合Modbus通信的超时要求，有待验证。

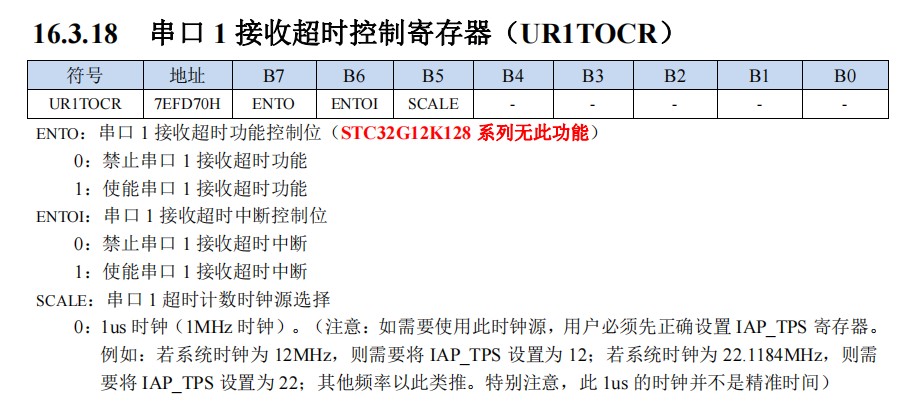

其次，上图中写的STC32G12K128无此功能，是指接收超时功能没有？还是不能配置接收超时的开关呢？

super***

haishi28 发表于 2024-4-23 23:03
第二十集 串口通信

这集讲最通用的通信方式UART，现在很多模块化的网关产品，多数都支持串口转其他，比如W ...

打卡15集才给送一个实验板？看视频没板子怎么学习{:5_296:}

hais***

super*** 发表于 2024-4-23 23:13
打卡15集才给送一个实验板？看视频没板子怎么学习

好问题！
当然有了板子，一边看，一边实验，会比较好。
但免费送，总要有些门槛吧，可以理解。而且，先纸上谈兵，敲敲代码，也是动手实验的前提。
没板子时，重点放在理解原理，读数据手册，敲代码，编译通过，simulator调试，也是有很多工作可以做的。
拿到板子，可能一天就把之前的所有代码在板子上运行一下，调试一下问题即可。
