简简单单用STC8H8K64U做个点阵钟

打卡等级：以坛为家II
打卡总天数：417
最近打卡：2025-04-30 21:39:09

已绑定手机

34 主题	2096 回帖	2206 积分

积分: 2206

发表于 2024-3-11 23:32:54 | 显示全部楼层 |阅读模式

本帖最后由晓飛飛于 2024-5-27 02:19 编辑

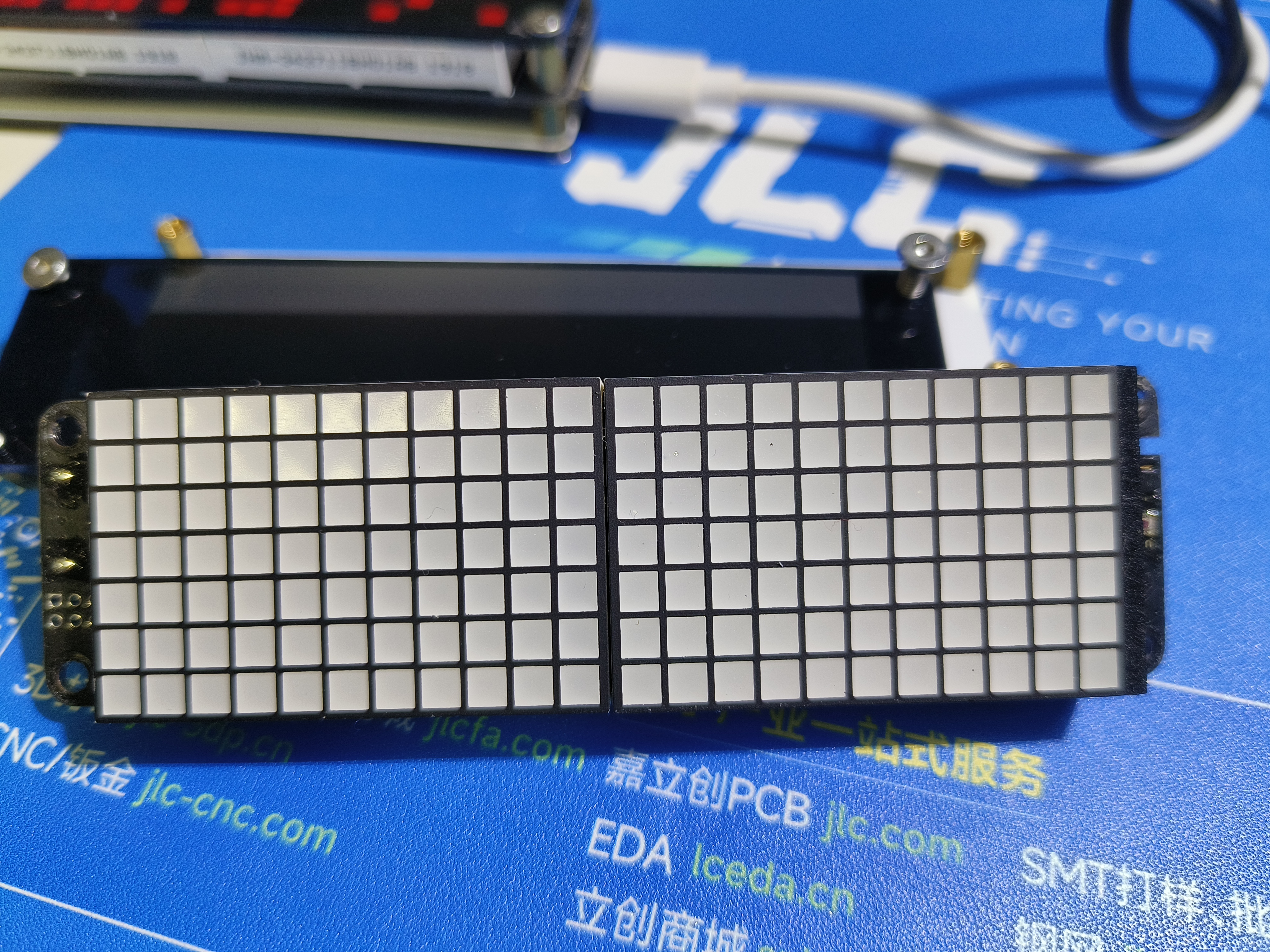

淘了一堆7x11的LED点阵色块，做个小玩意利用一下，下面介绍一下配置：

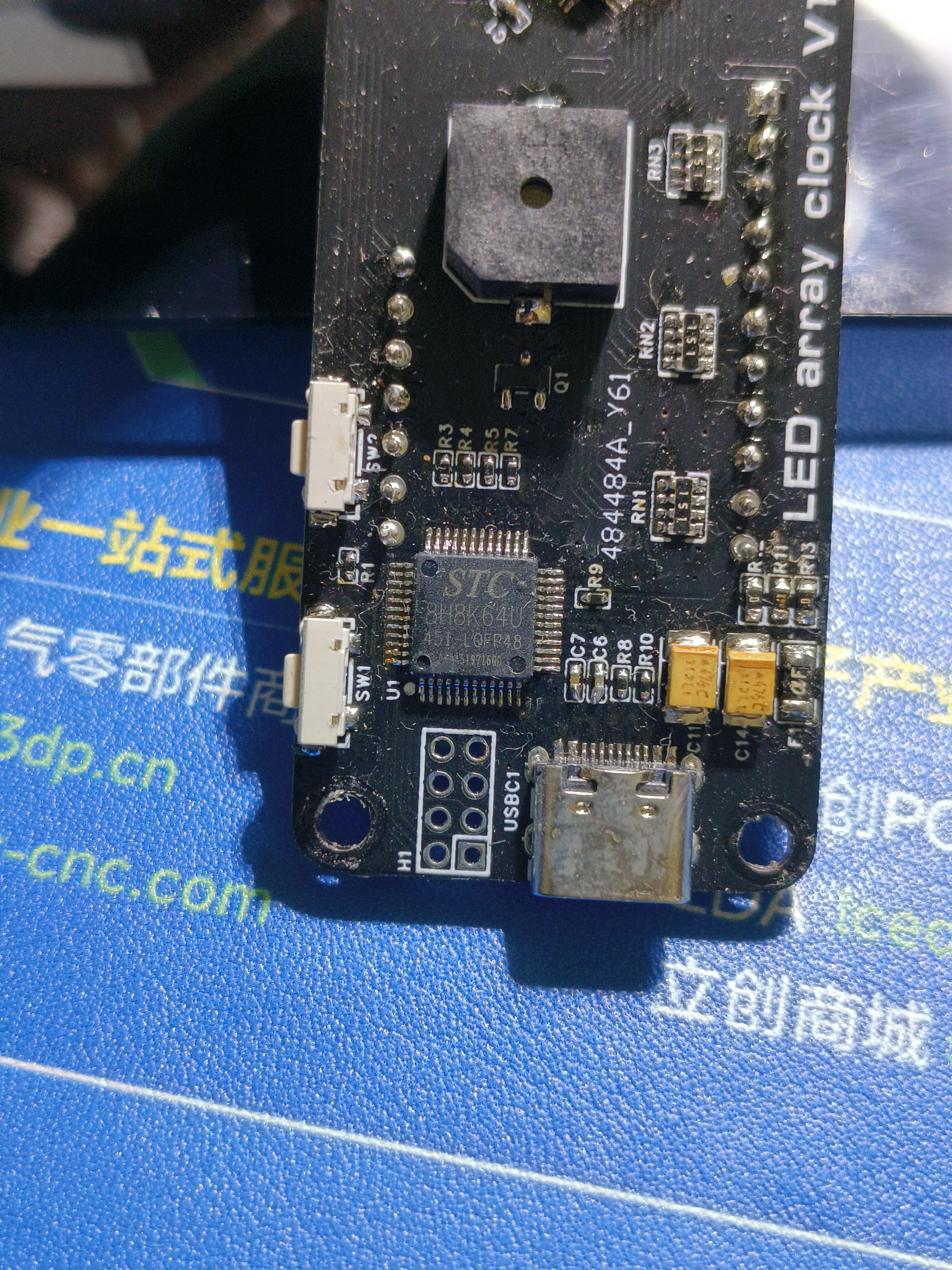

主控：STC8H8K64U-45I-LQFP48

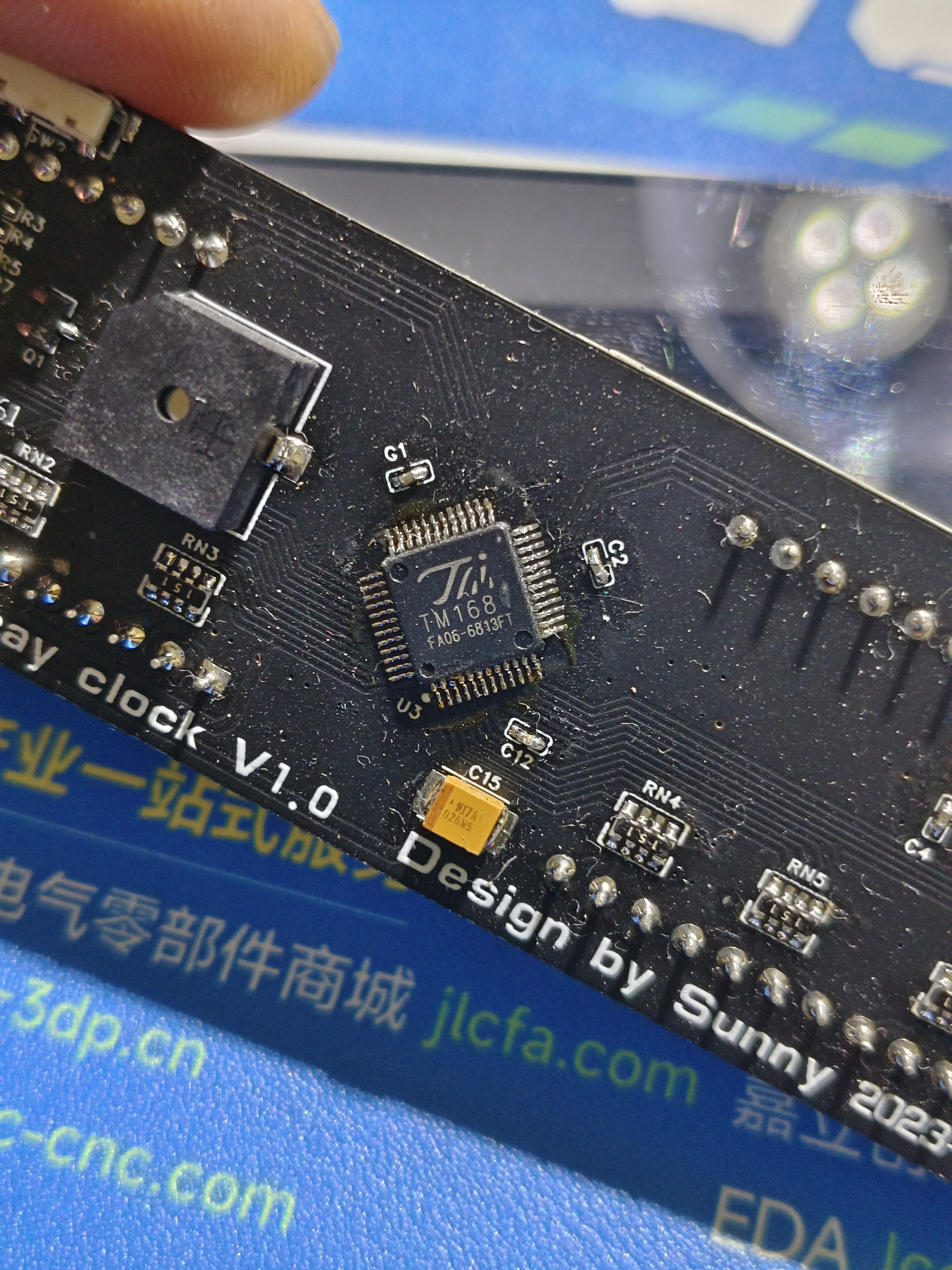

显示驱动：TM1681 LQFP48 （兼容HT1632D）

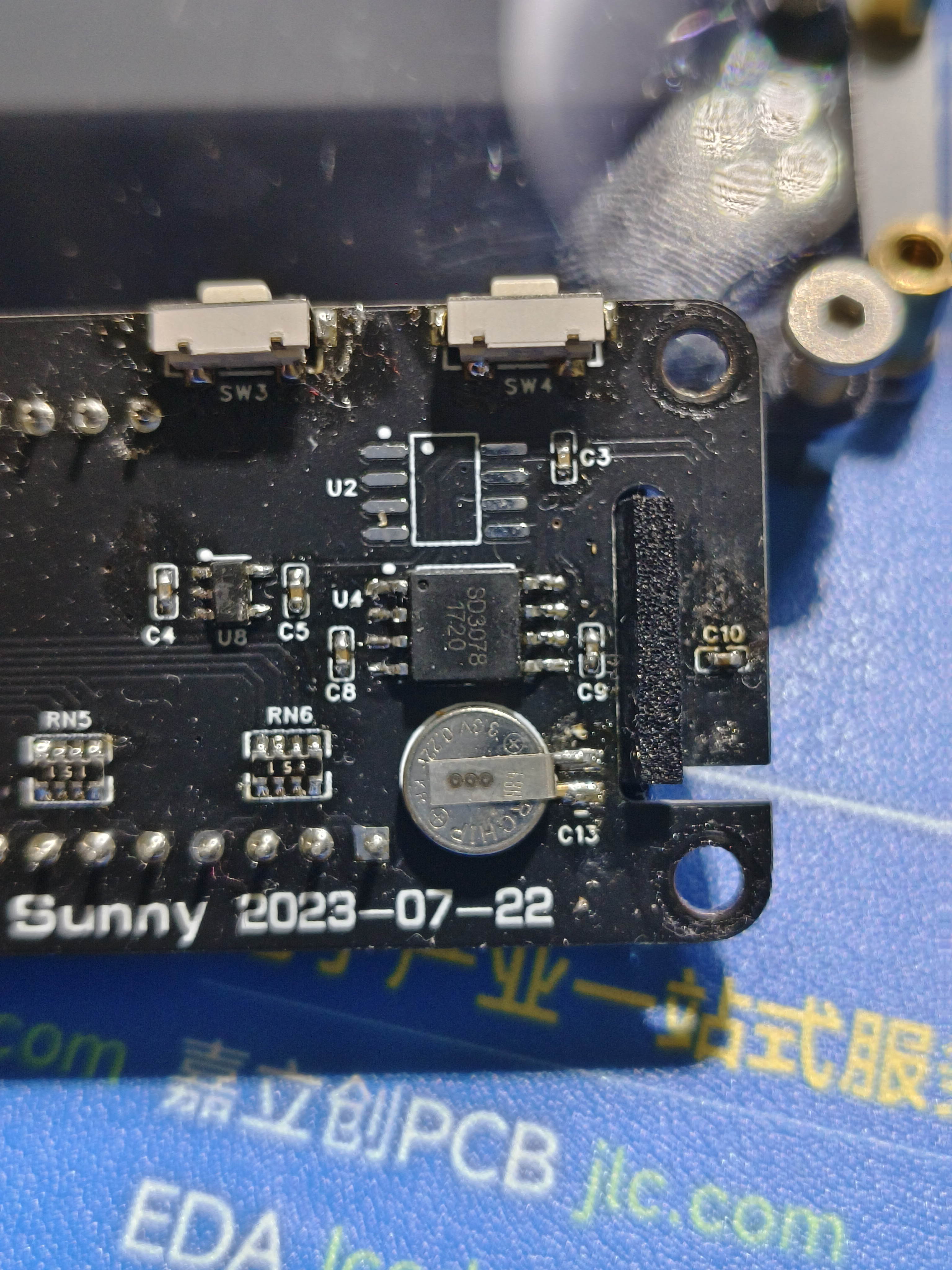

RTC：兴威帆SD3078
光传感器：OPT3001DNPR
温湿度传感器：HTU21D（兼容SHT21）
LDO：ME6211C33M5G
预留：AT24C02、蜂鸣器、四路按键（其中KEY1连接P32，用于升级固件）

2 喜欢他/她就送朵鲜花吧，赠人玫瑰，手有余香！

神农鼎

+2

楼主威武～
大明狐

+2

楼主威武～

睁开眼睛做场梦~~~

回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：417
最近打卡：2025-04-30 21:39:09

已绑定手机

34 主题	2096 回帖	2206 积分

积分: 2206

发表于 2024-3-11 23:33:04 | 显示全部楼层

本帖最后由晓飛飛于 2024-3-11 23:37 编辑

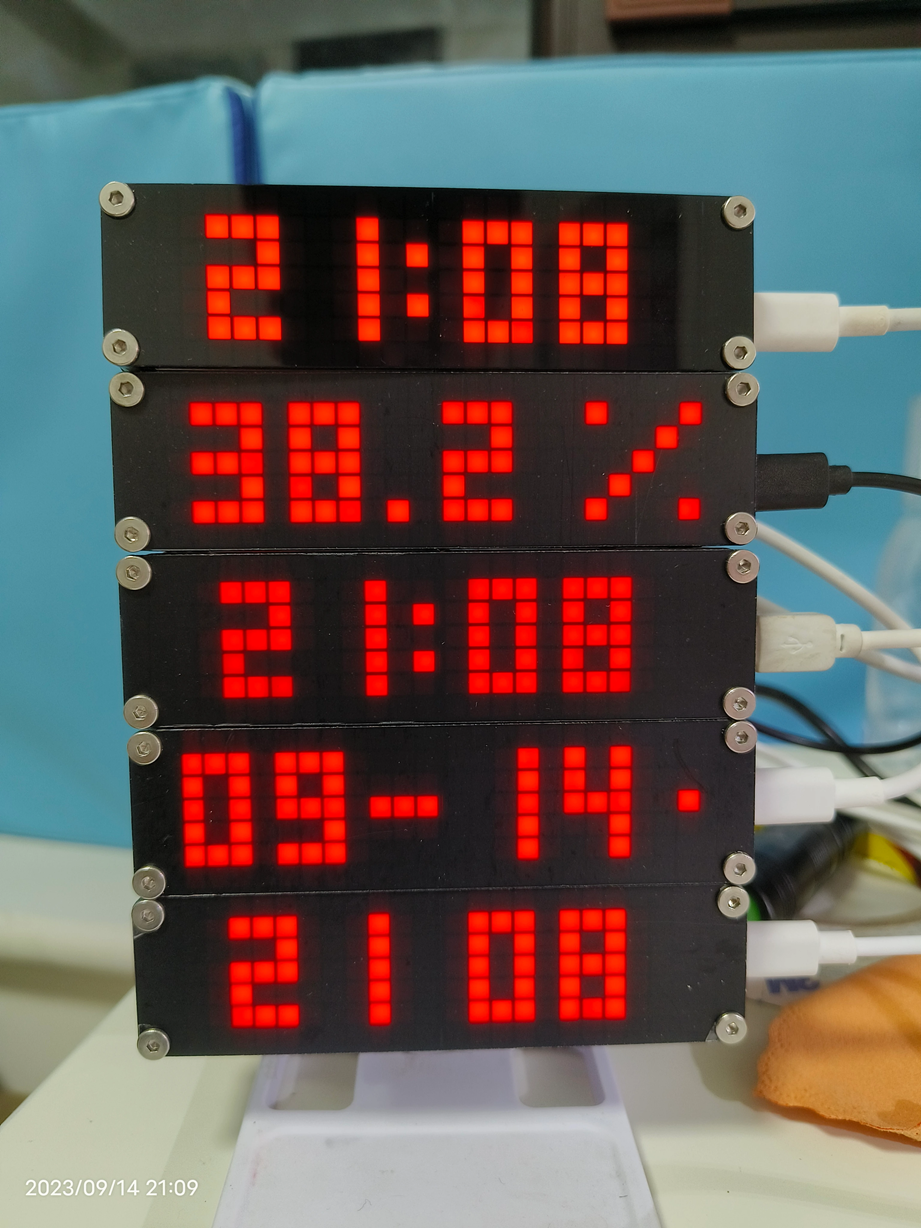

演示效果如下，时间日期温度和湿度循环播放，

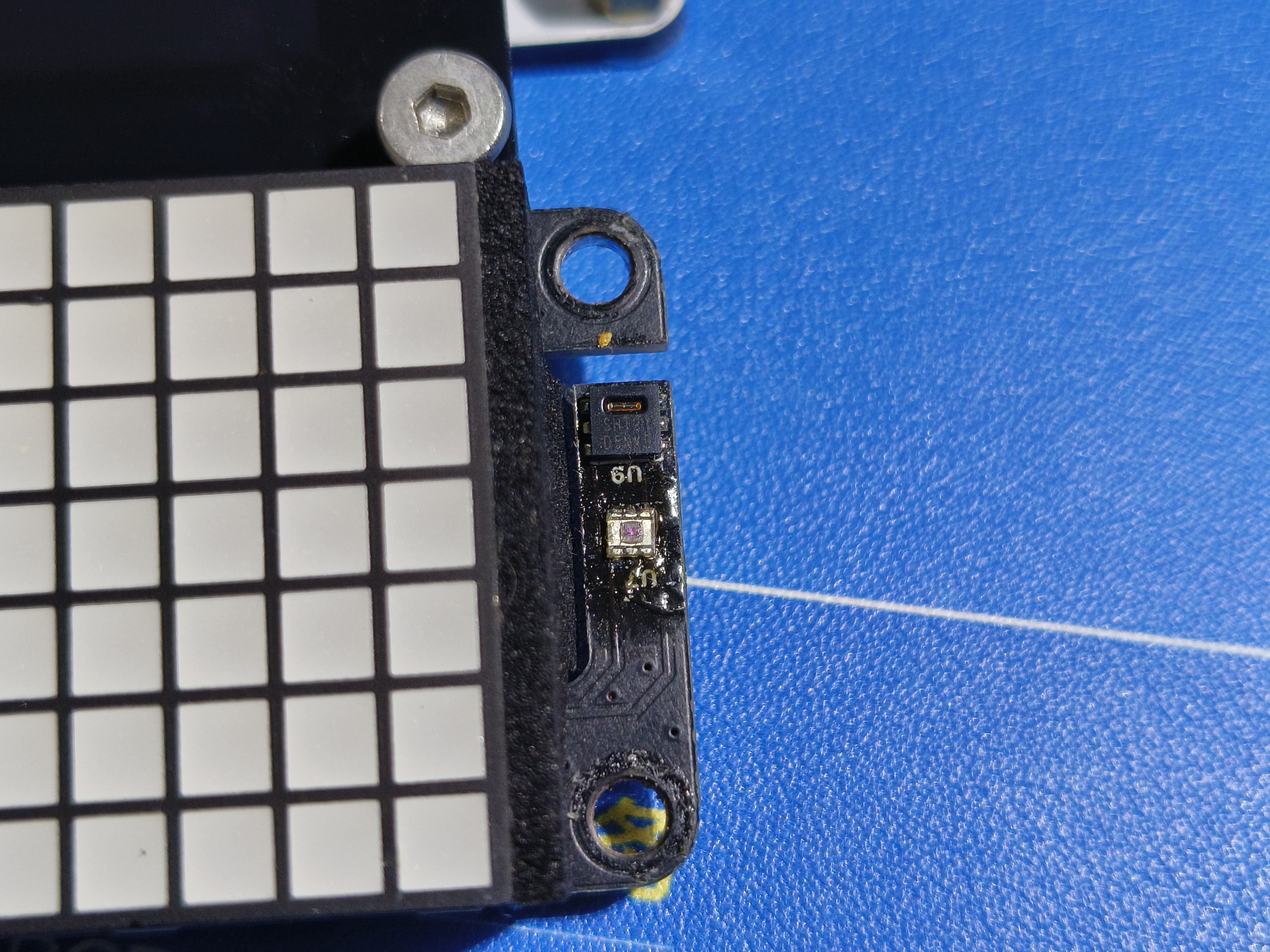

带有环境光传感器，可根据环境光强弱自动调整显示亮度，实测白天和晚上熄灯显示效果均不错。

实际显示亮度非常高，盖了半透深色亚克力效果明显柔和很多，强烈推荐。

睁开眼睛做场梦~~~

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：417
最近打卡：2025-04-30 21:39:09

已绑定手机

34 主题	2096 回帖	2206 积分

积分: 2206

发表于 2024-3-11 23:33:35 | 显示全部楼层

本帖最后由晓飛飛于 2024-3-11 23:44 编辑

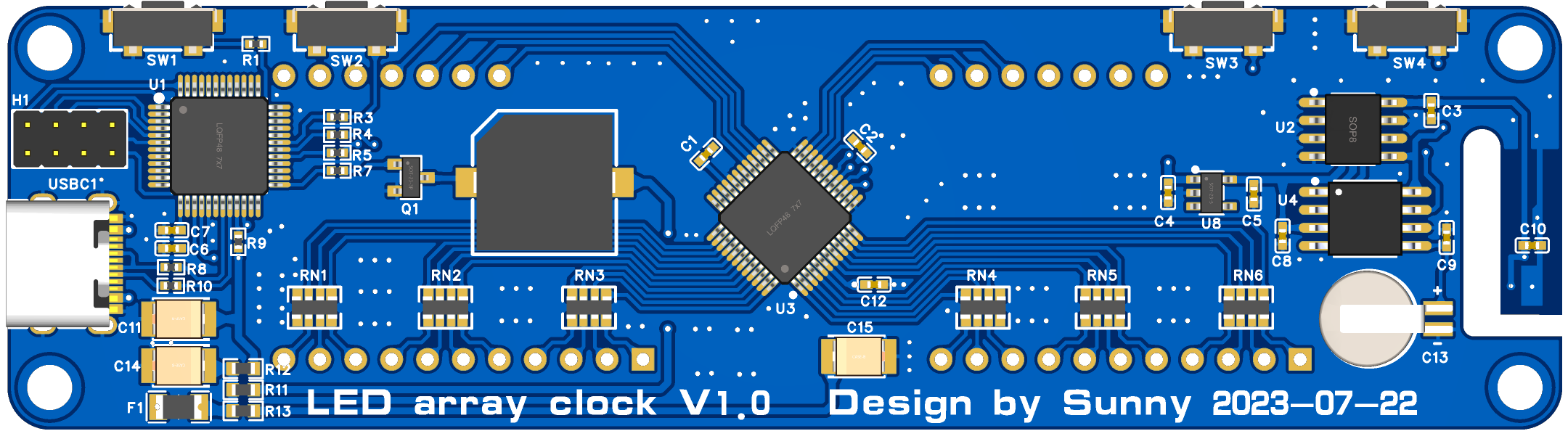

原理图和PCB为嘉立创EDA专业版创建，原理图供大家参考









睁开眼睛做场梦~~~

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：417
最近打卡：2025-04-30 21:39:09

已绑定手机

34 主题	2096 回帖	2206 积分

积分: 2206

发表于 2024-3-11 23:50:26 | 显示全部楼层

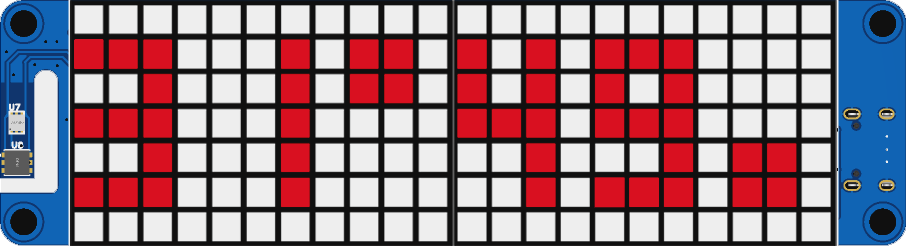

嘉立创EDA的仿真功能还是挺好用的 3D封装非常完善和丰富



睁开眼睛做场梦~~~

回复支持反对

使用道具举报送花

打卡等级：偶尔看看III
打卡总天数：54
最近打卡：2025-05-01 09:07:55

717 主题	1万回帖	1万积分

积分: 15613

发表于 2024-3-12 07:58:18 | 显示全部楼层

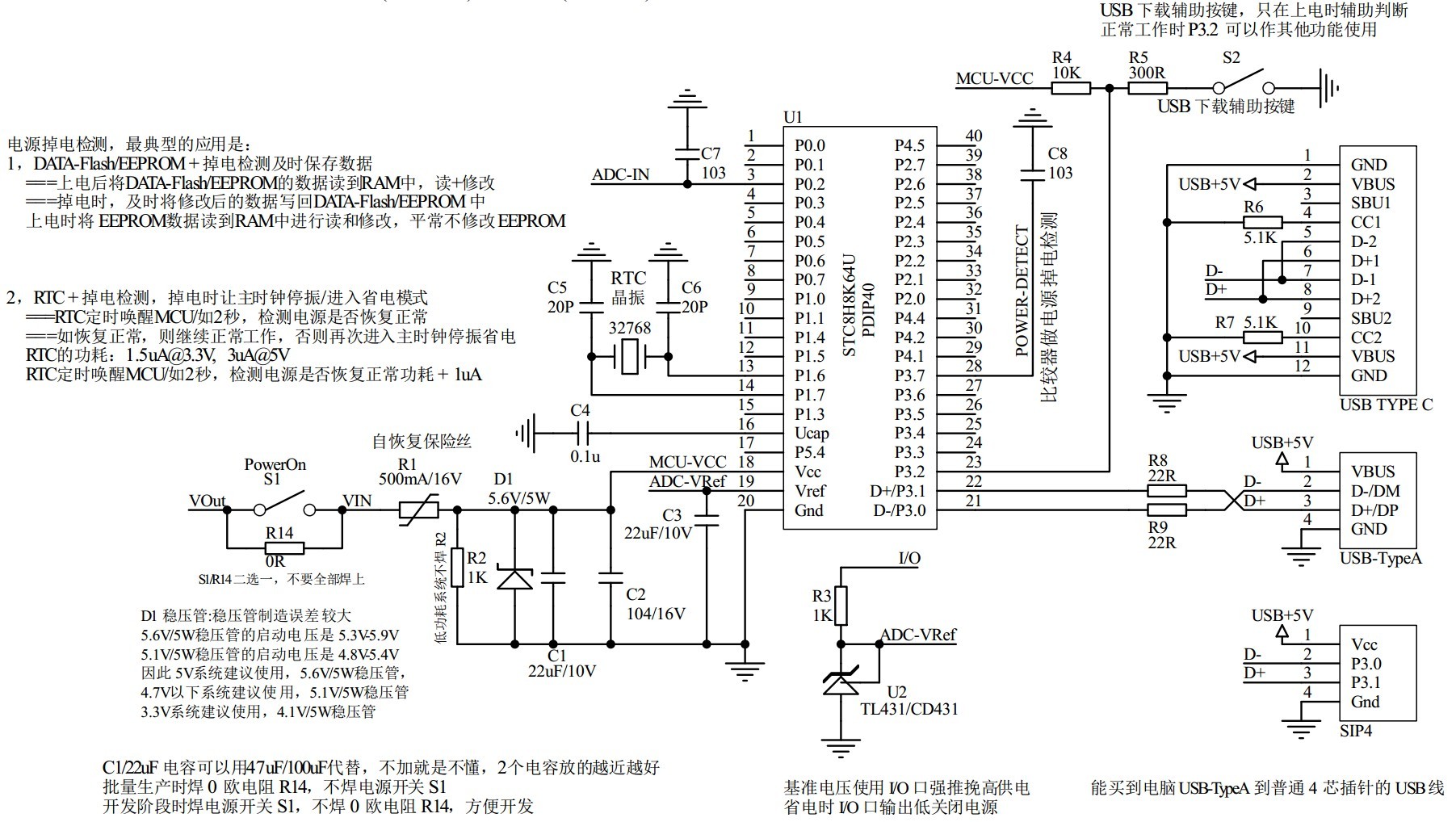

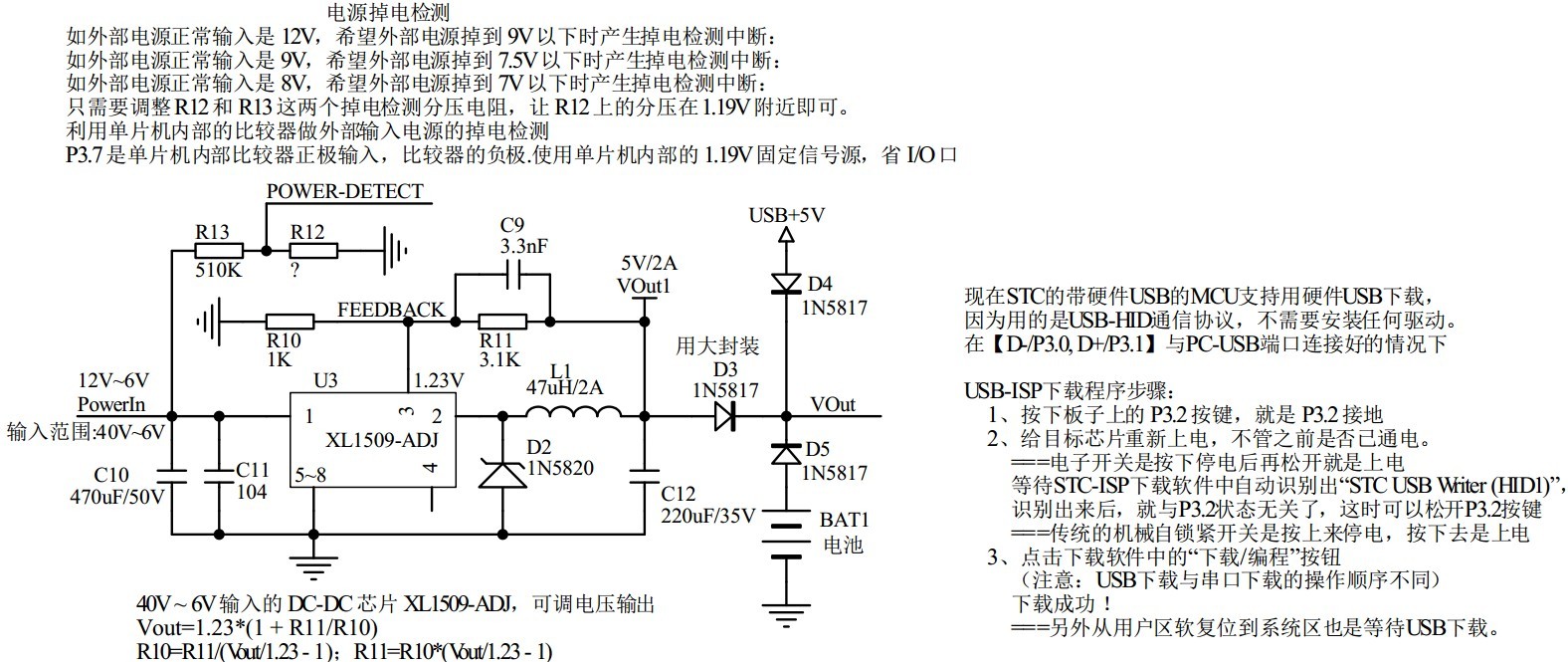

省掉外部 RTC, 用 STC8H8K64U 自带的 RTC,
参考下面的线路，将可调电源输出调至 3.6V，
经过锗二极管就是 3.3V



完整的系统设计参考原理图@STC8H8K64U, @STC32G12K128 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

回复支持反对

使用道具举报送花

打卡等级：偶尔看看III
打卡总天数：54
最近打卡：2025-05-01 09:07:55

717 主题	1万回帖	1万积分

积分: 15613

发表于 2024-3-12 07:58:42 | 显示全部楼层


回复支持反对

使用道具举报送花

打卡等级：偶尔看看III
打卡总天数：54
最近打卡：2025-05-01 09:07:55

717 主题	1万回帖	1万积分

积分: 15613

发表于 2024-3-12 07:59:41 | 显示全部楼层


回复支持反对

使用道具举报送花

打卡等级：常住居民III
打卡总天数：115
最近打卡：2025-04-22 20:38:33

0 主题	71 回帖	147 积分

积分: 147

发表于 2024-3-12 10:37:14 | 显示全部楼层

点阵效果很好啊，比一般的圆点好看多了

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：417
最近打卡：2025-04-30 21:39:09

已绑定手机

34 主题	2096 回帖	2206 积分

积分: 2206

发表于 2024-3-12 10:57:23 | 显示全部楼层

冷*** 发表于 2024-3-12 10:37
点阵效果很好啊，比一般的圆点好看多了

圆点点阵更适合大屏远观，显示汉字字体更圆润一些，各有优缺点吧

睁开眼睛做场梦~~~

回复支持反对

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：417
最近打卡：2025-04-30 21:39:09

已绑定手机

34 主题	2096 回帖	2206 积分

积分: 2206

发表于 2024-3-12 11:11:17 | 显示全部楼层

神*** 发表于 2024-3-12 07:58
省掉外部 RTC, 用 STC8H8K64U 自带的 RTC,
参考下面的线路，将可调电源输出调至 3.6V，
经过锗二极管就是 ...

期待推出带有独立RTC备份电池引脚的单片机，能更实用和可靠一些。
另外锗二极管和肖特基二极管的压降并不稳定，3.3V的LDO只给几个
不支持5V的I2C传感器供电而已，在能用和好用之间我选择了后者

，

睁开眼睛做场梦~~~

回复支持 1 反对 0

使用道具举报送花
