ADC采样同样的程序，显示的电压值不一样。

LL***

参考电压接的7805，单片机STC8H8K64U，请问怎么解决。

晓***

描述的有些模糊啊，是两个完全一样的板采一样的输入电压，然后结果不同吗？

神***

不及格的电路，参考源都用错了，重新设计

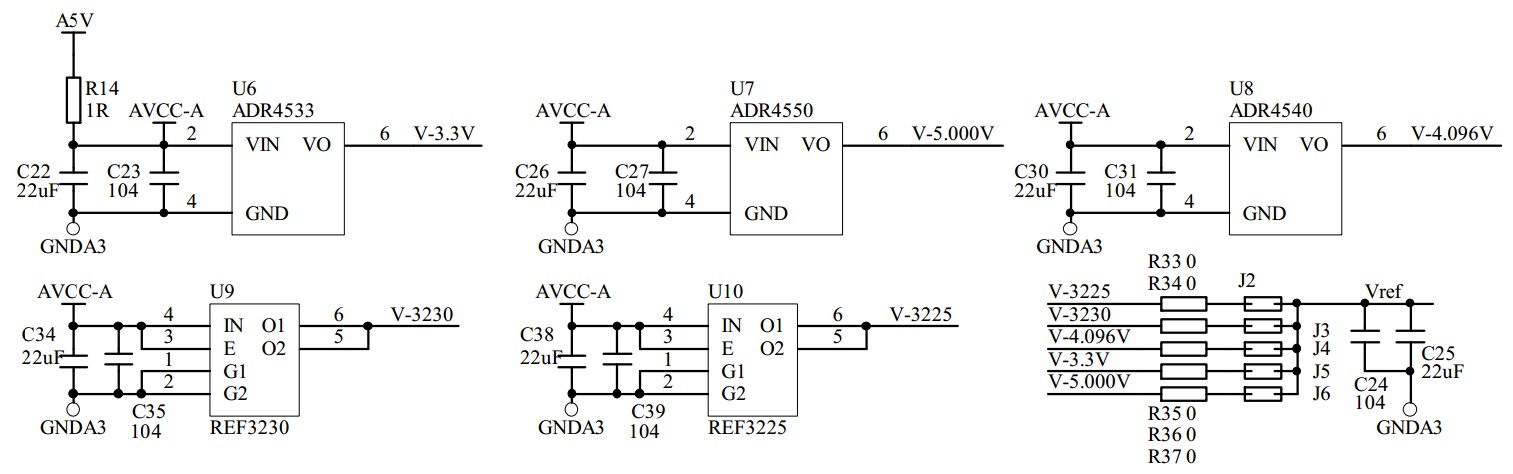

从下图起步，ADC转换参考源最差也是 TL431/CD431

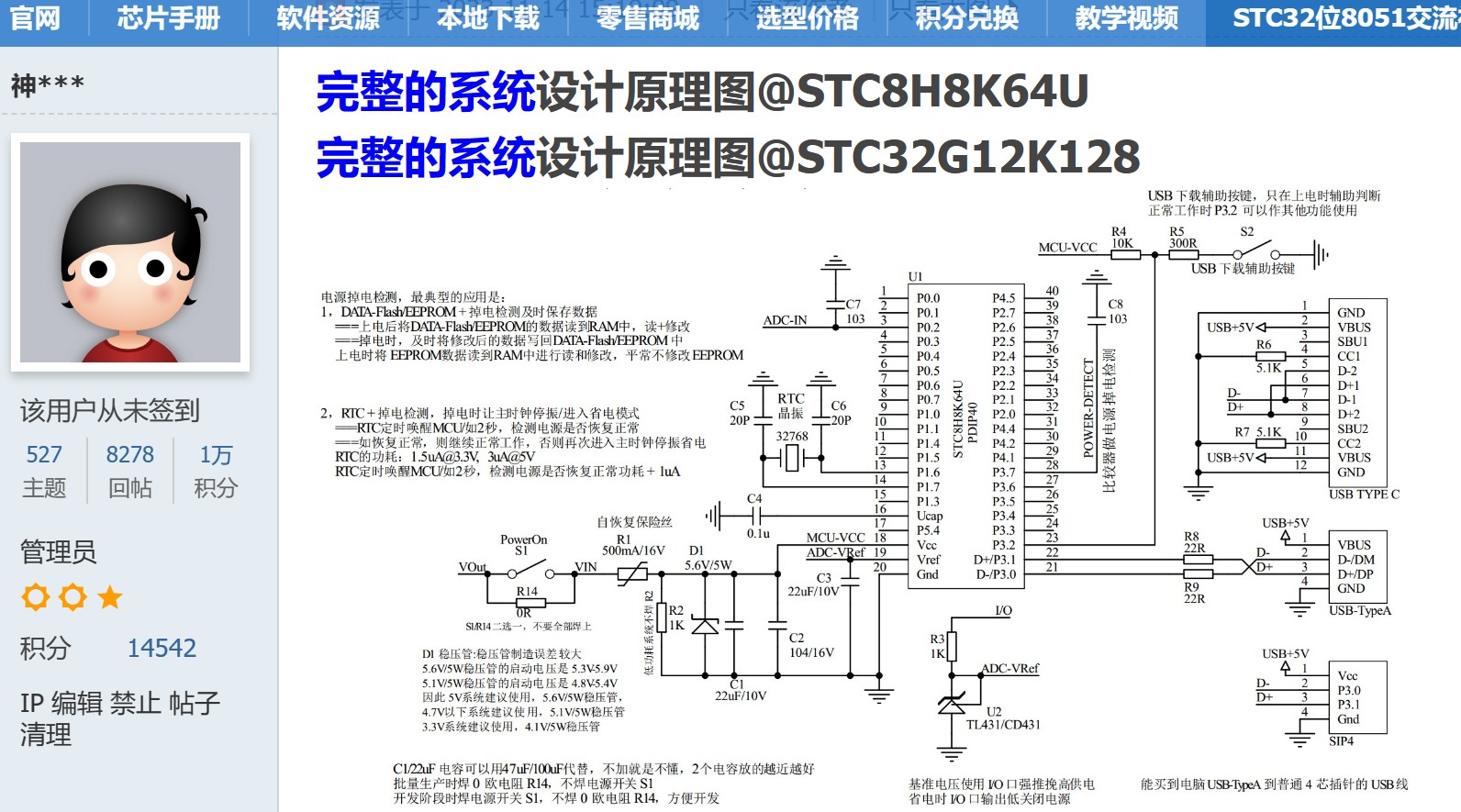

完整的系统设计参考原理图@STC8H8K64U, @STC32G12K128 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

神***

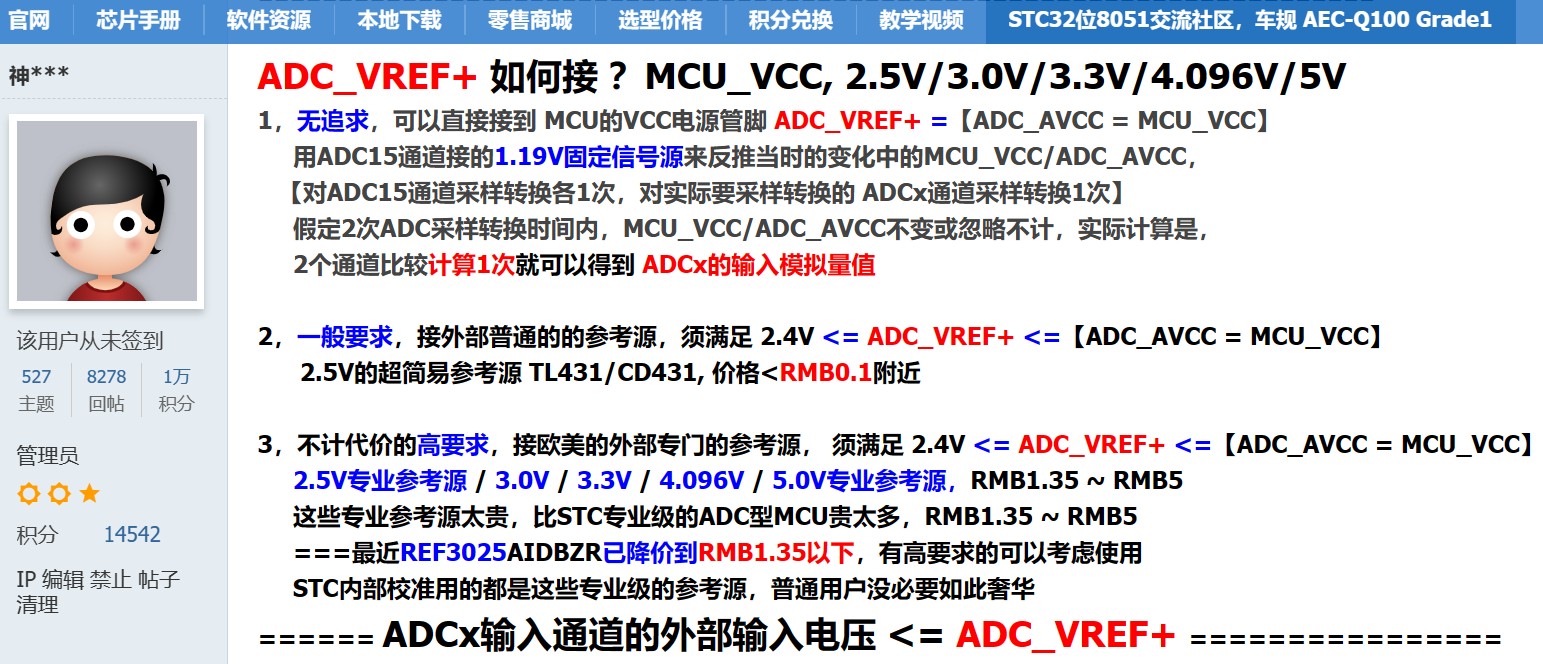

ADC的转换参考电压永远是ADC_VRef+, 和 1.19V 辅助固定信号源无关，如何接 ？ - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

神***

如果是 ADC_VRref+ 直接接到 MCU_VCC 那样无底线的电路，
没有专门的 ADC 转换参考源，请参考下面的思路




利用ADC15在内部固定接的1.19V的辅助固定信号源，反推其他通道的输入电压 - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

小***

硬件电路设计有问题

冷***

测量一下参考电压，看看稳不稳定

LL***

冷月烟 发表于 2024-3-11 11:25
测量一下参考电压，看看稳不稳定

测量7805，5v很准的，即使TL431也是有点误差的。

梁***

LL*** 发表于 2024-3-11 16:19
测量7805，5v很准的，即使TL431也是有点误差的。

问问题描述要详细一些，比如：
用同一个数字万用表同一档测量AVREF多少V，输入ADC多少V，读数多少。

没有数据，没法分析的。
