给屠龙刀(2022-6-20版)核心实验板改加OLED显示屏四针+外部存储W25Q32接口

浦江***

给屠龙刀(2022-6-20版)核心实验板改加OLED显示屏四针接口+外部存储W25Q32


   初涉国芯论坛时，淘购了一块屠龙刀核心实验板，是2022-6-20版的，无OLED显示屏接口。而论坛中谈及屠龙刀实验板话题的大都是屠龙刀三版本, 有七针OLED显示屏接口.
因此做实验时深感不爽。后来免费申请到了屠龙刀三实验板， 非常欣慰，由衷感谢STC的友情和大气。
   然而那块花了钱买来的2022-6-20版闲着没用，浪费了可惜。近日思考了一下，改加了四针OLED显示屏接口。改加过程也比较简单方便，供有需要的同学参考。
   所选四针OLED屏是0.96寸的， 包邮价格6.09元。 接口排列从左到右是： GND  VCC  SCL  SDA。 目前来说可谓是最少接口的128*64显示屏了，价廉物美。

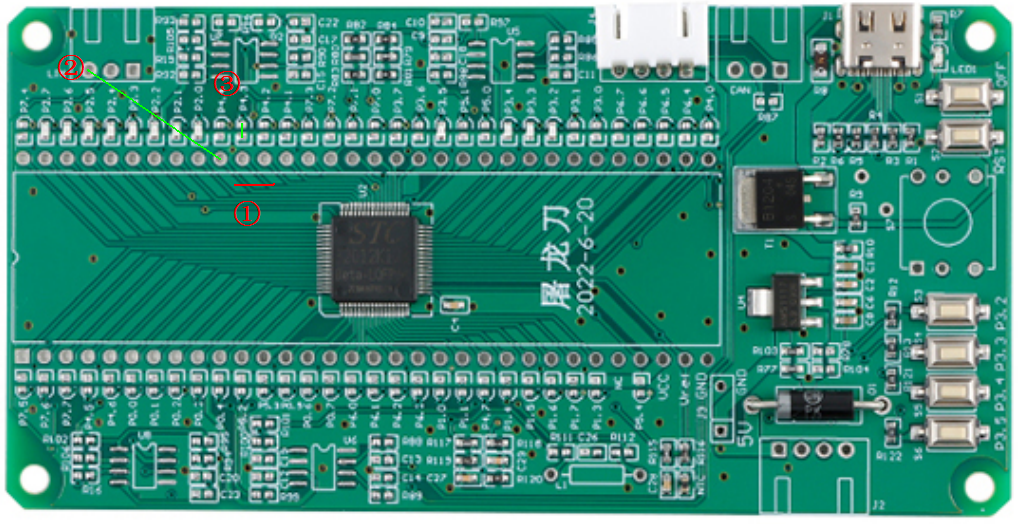

改加步骤有三： （见图）
① 切断P4.3和P4.4。见图中红线处， 牺牲这两个IO端口，不用了。
② 背面连接飞线，连接P4.4焊盘孔到GND；见图中绿色线。
③ 正反面焊接P4.3连接贴片LED和贴片电阻的焊点（出厂时是空的），见图中绿色线。点锡连接即可，不用线，见图中绿色线。即让P4.3连接VCC。


选点理由说明：
P4.4和P4.3焊盘原设计是连接U7的，出厂时电阻R91和R96没有焊接，因为已切断与MCU连接，所以没有影响，可以接GND和VCC。

P4.2和P4.1焊盘，经查电原理图，好像没有连接外设。因此正好用上， 让其连接SCL和SDA引脚。


改加四针OLED显示屏完工后的实际效果：


再加焊了五向开关。就这样，这款早期版本的屠龙刀实验板就是比较完整的最小系统，更好用了。

浦江***

补充说明: 左图: 原W25Q32就近接5V供电,  右图:W25Q32改接3.3V供电.  (原PCB版 含有AMS1117模块输出3.3V但未接VCC, 现充分利用,作为W25Q32供电)

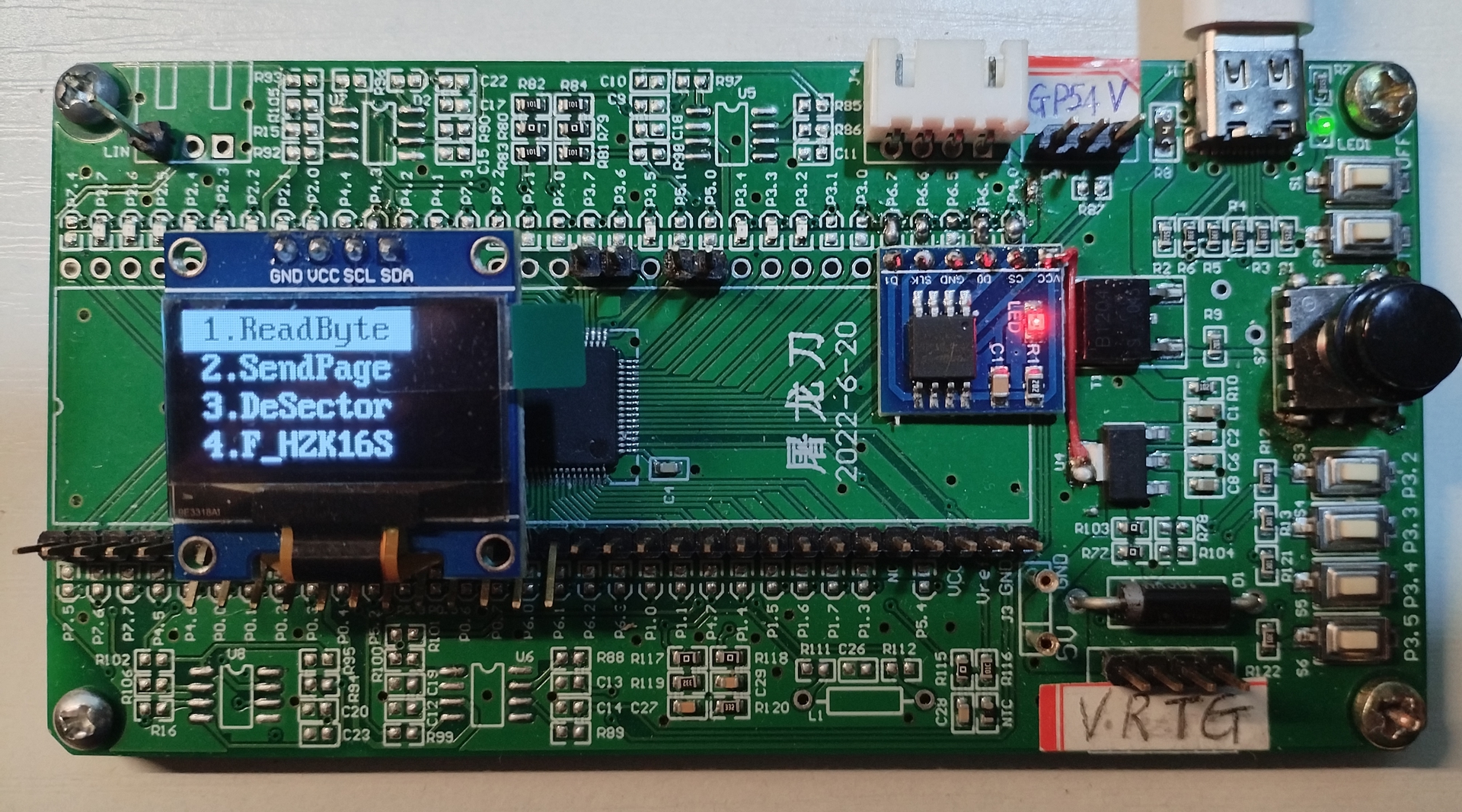

继续增加了一片W25Q32模块，花费RMB 2.54元，扩展了4M字节外部存储。占用了P6.7、P6.6、P6.5、P4.0 四个引脚。如图红色LED亮起处，即W25Q32模块。
继而成功做了几项实验：
1，利用OLED显示屏， 配合五向开关，实现下拉菜单功能（如图）以及输入数据或字符串等操作；
2，利用串口1，（切换到P1.6P1.7）如右下标志VRTG处接口（不影响使用STC USB－Link1D仿真调试）， 实现与上位PC机通讯；
3，充分实验对W25Q32存储器的各项读写删除等操作；
4，利用串口1与PC机通讯， 将汉字库点阵模文件HZK16（267616字节）下载到外部存储器的最后1M空间中，从而实现让显示屏能显示二级汉字库中所有汉字和字符，即无需制作小字库。

进一步完善了这块屠龙刀早期版本的最小系统板，供有兴趣的同学参考。

QW1***

Mrak,持续关注追更浦江老师的文章

21cns***

OLED能否不割脉改造？比如通过飞线方式解决VCC和GND连接。

浦江***

21cns*** 发表于 2024-3-27 08:47
OLED能否不割脉改造？比如通过飞线方式解决VCC和GND连接。

这当然是可以的. 就是显示屏上的VCC和GND不焊插针(与底板焊盘不连接), 用飞线引出, 再找底板上的VCC和GND,焊接连接或插针连接.
不过这样一来, 显示屏模块拔下来,移作它用时, 可能不太方便. 所以考虑切割线(牺牲个别引脚), 这样美观, 移用方便. 仅供参考.
(现在某宝上搜索"屠龙刀开发板",十有八九是老版的2022-6-20板子, 初学者不明就里,买来才知道新老版本有区别, 我就是的. 现在经改造,成了实验的主力板,充分利用不浪费.)

晓***

可以单独画一块模块板，通过排座和核心板对插，想扩展什么都随心所欲

21cns***

浦江*** 发表于 2024-3-27 09:16
这当然是可以的. 就是显示屏上的VCC和GND不焊插针(与底板焊盘不连接), 用飞线引出, 再找底板上的VCC和GND ...

你的意思，新版有OLED接口了？

屠龙刀和开天斧，自己买的一个、国芯送的一个，还真没注意是老版还是新版

浦江***

21cns*** 发表于 2024-3-27 11:41
你的意思，新版有OLED接口了？

屠龙刀和开天斧，自己买的一个、国芯送的一个，还真没注意是老版还是新版 ...

屠龙刀三就是有OLED接口的, 不用改造的.
四针和七针的OLED显示屏, 都能用.

yja***

能私信一个6元的OLED屏幕连接么？

浦江***

yja*** 发表于 2024-3-27 12:20
能私信一个6元的OLED屏幕连接么？

感谢您的浏览和回复。
我是新人可能是无权限发私信的（也不熟悉论坛如何发私信）。
公开回复发连接，估计也是不妥的（涉嫌广告）。
故而深表歉意。
其实...
淘宝上搜索一下"0.96 OLED显示屏"，6元多一点点，还包邮， 应该是很多的。
注意有四针和七针两种，四针是IIC接口，七针是SPI接口的。
还有就是注意引脚排列，比如四针有GND VCC SCL SDA 也有 VCC GND  SCL SDA的。
我比较喜欢用GND开头的，如果实验板有LCD1602接口的，倒过来插，直接就能用了。
