STC32打卡第一天

佳***

学习研读STC32G规格书，申请试验箱

佳***

第二天
  看了试验箱配套视频和配套ppt的前四章，重新回顾了一下对单片机的介绍。对里面一句结论十分同意且有感触，单片机无论用库函数还是用寄存器操作，本质都是控制寄存器上的每个位的通断。同时今天了解了GPIO的内部结构和GPIO的工程模式。

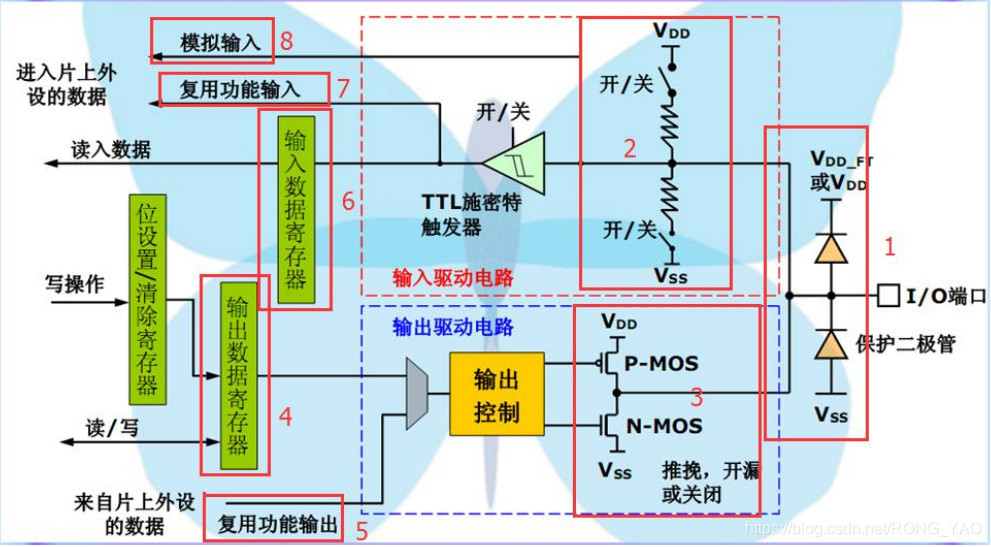

GPIO内部的结构关系决定了GPIO可以配置成以下几种模式
一、输入模式（模拟、上拉、下拉、浮空）
1， 在输入模式时，施密特触发器打开，输出被禁止。
2，可通过输入数据寄存器GPIOx_IDR 读取 I/O 状态。
3，输入模式可以配置为模拟、上拉、下拉以及浮空模式。上拉和下拉输入很好理解，默认的电平由上拉或者下拉决定。
4， 浮空输入的电平是不确定的，完全由外部的输入决定，一般接按键的时候可以使用这个模式。
5，模拟输入则用于 ADC 采集。
二、输出模式（推挽/ / 开漏）
  1，在输出模式中，推挽模式时双 MOS 管以推挽方式工作，输出数据寄存器GPIOx_ODR 可控制 I/O 输出高低电平。
  2，开漏模式时，只有 N-MOS 管工作，输出数据寄存器可控制 I/O 输出高阻态或低电平。
  3，输出速度可配置，有2MHz\25MHz\50MHz 的选项。此处的输出速度即 I/O 支持的高低电平状态最高切换频率，支持的频率越高，功耗越大，如果功耗要求不严格，把速度设置成最大即可。
  4，在输出模式时，施密特触发器是打开的，即输入可用，通过输入数据寄存器 GPIOx_IDR 可读取 I/O 的实际状态。

三、复用功能（推挽/ / 开漏）
  复用功能模式中，输出使能，输出速度可配置，可工作在开漏及推挽模式，但是输出信号源于其它外设，输出数据寄存器 GPIOx_ODR 无效；输入可用，通过输入数据寄存器可获取 I/O 实际状态，但一般直接用外设的寄存器来获取该数据信号。

四、模拟输入输出（上下拉无影响）
  模拟输入输出模式中，双 MOS 管结构被关闭，施密特触发器停用，上/下拉也被禁止。其它外设通过模拟通道进行输入输出。通过对 GPIO 寄存器写入不同的参数，就可以改变 GPIO 的应用模式，再强调一下，要了解具体寄存器时一定要查阅《STM32F1xx 参考手册》中对应外设的寄存器说明。在 GPIO 外设中，通过设置“端口配置寄存器 GPIOx_CRL 和 GPIOx_CRH”可配置 GPIO 的工作模式和输出速度。CRH 控制端口的高八位，CRL 控制端口的低八位。

佳***

第三天 打卡
看了冲哥的视频后重新了解了STC-ISP软件工具，该工具不止有我常用到的程序烧录（包括脱机烧录）和串口助手功能，还可以作为IO口配置工具、波特率计算器、定时器计算器和软件延时计算器，直接生成代码，方便编写程序时使用，还可以进行keil仿真，具备常用的数码管、液晶显示、数字示波器和OLED调试接口。同时还可以直接跳转下载芯片规格书，无需到官网去下载。
同时今天学习到了USB_CDC不停电下载的用法和USB_HID不停电下载方法
