初始化了P5.0端口后， I2C总线进不了中断了，请问一下有什么原因会导致这个问题

czds***

各位工程师：

      我这里用stc8g1k08  pin做的一个控制器，要简单接收红外并和安卓端连接。

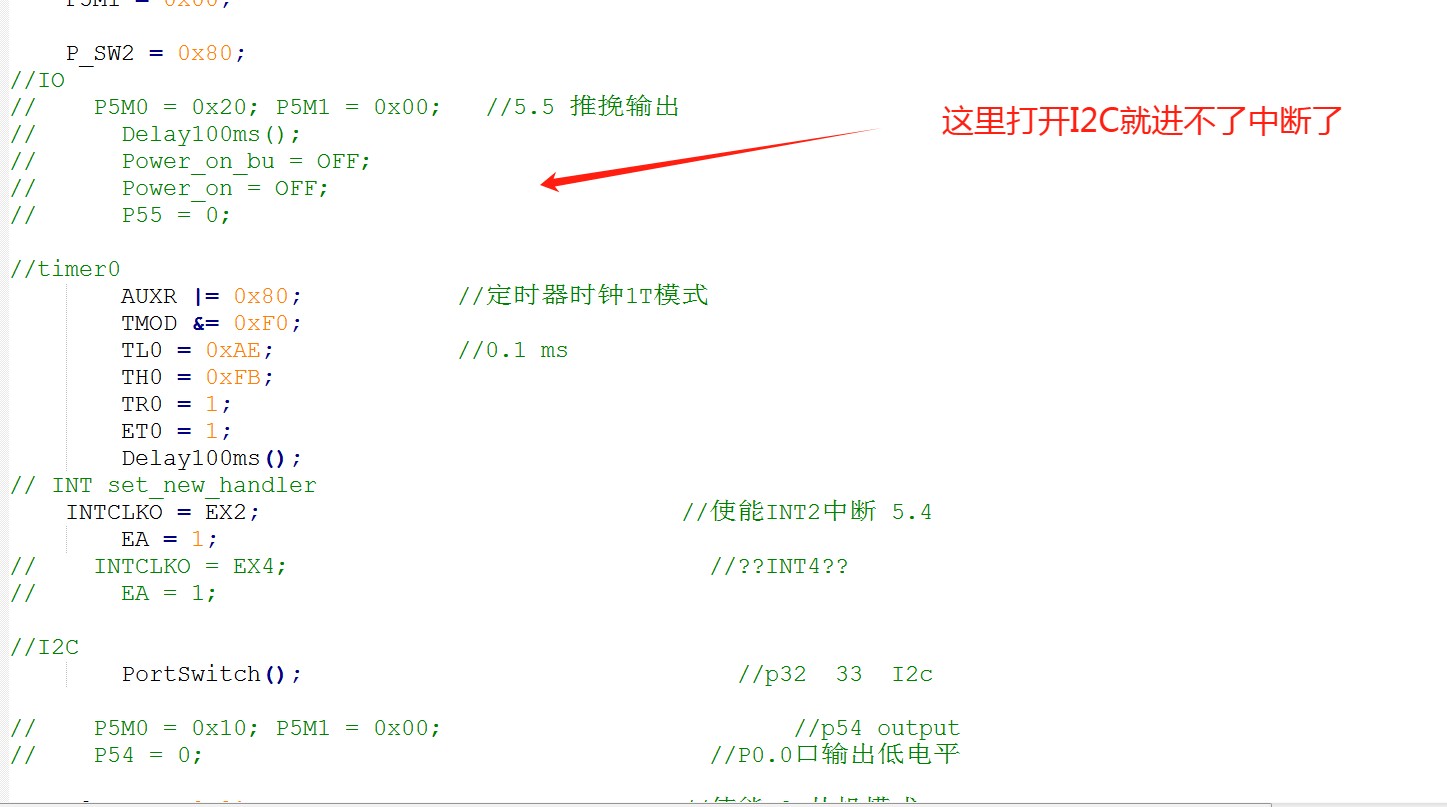

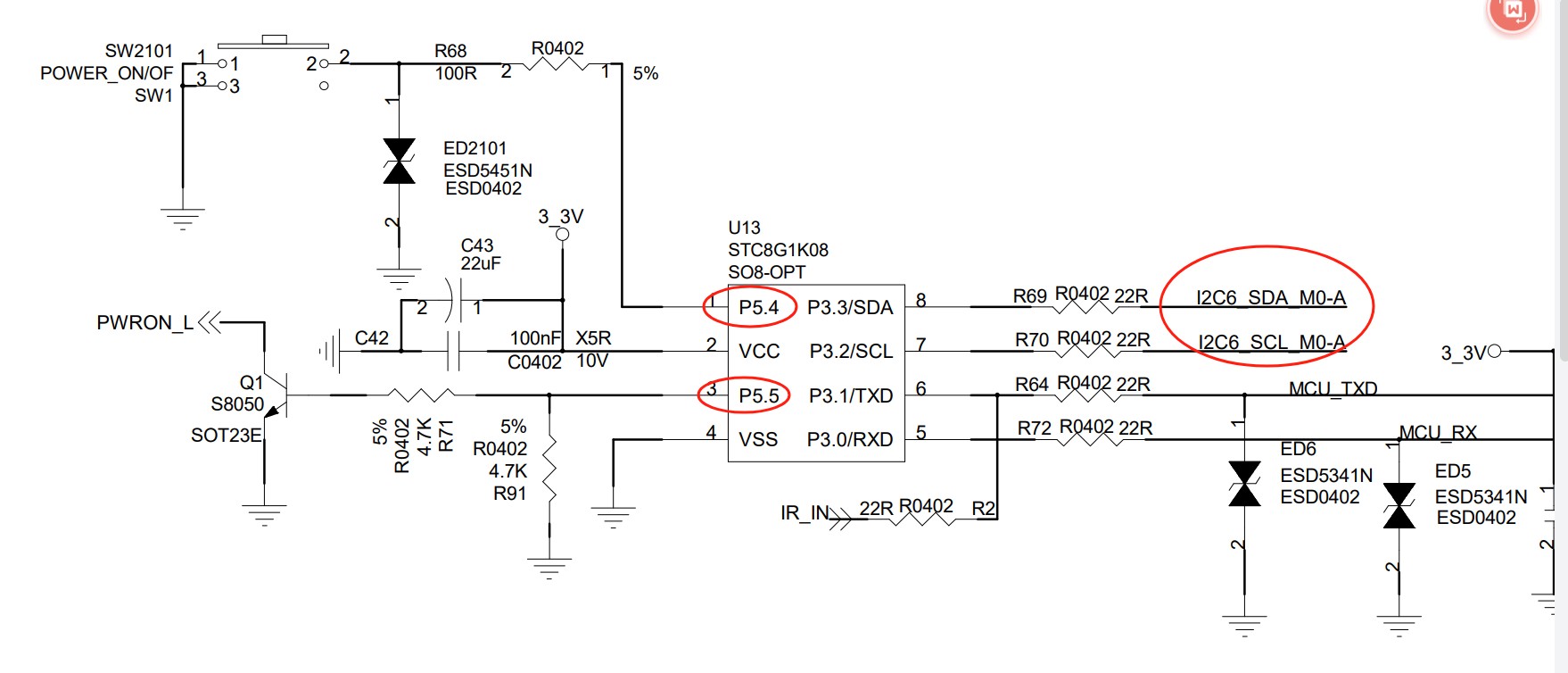

      单独调红外和i2c接口都通了，和代码的时候发现只要把IO （主要是P5.4 按键输入  P5.5 推挽输出）一初始化，I2C（用的P3.2 3.3）就进不了中断了。我们这里硬件这两个口压根没连着。
      请教一下各位，下面应该怎么去查。

王***

可以尝试用仿真找一找问题，我看了看你的代码。但是没有看出有什么很大的问题来。
估计要连接到实物上进行仿真才能知道了。

czds***

王*** 发表于 2024-3-6 11:21
可以尝试用仿真找一找问题，我看了看你的代码。但是没有看出有什么很大的问题来。
估计要连接到实物上进行 ...

谢谢您，我连着仿真看了，加上了IO就出问题。关掉就能接到安卓数据了。确实没想通咋回事的。那个IO还蛮重要的是检测开关机并控制设备关机的。

另外请问一下 P_SW2 = 0x80; 这个功能切换的能注释掉吗，后面因为I2C要改成P_SW2 &= ~0x30;

王***

czds*** 发表于 2024-3-6 11:24
谢谢您，我连着仿真看了，加上了IO就出问题。关掉就能接到安卓数据了。确实没想通咋回事的。那个IO还蛮重 ...

不可以的
P_SW2=0x80是打开XFR访问，就是访问一些外设的寄存器要必须打开
可以使用P_SW2 |= 0x80;这样不会对其他位造成影响。
此时再使用P_SW2 &= ~0x30;就没有问题了
P_SW2 &= ~0x30;这句是对bit4和bit5置0，不会操作其他位的

王***

czds*** 发表于 2024-3-6 11:24
谢谢您，我连着仿真看了，加上了IO就出问题。关掉就能接到安卓数据了。确实没想通咋回事的。那个IO还蛮重 ...

IIC需要注意的是对于Stop部分的响应。具体可以参考这个文章
STC8 I2C从机，示例代码跑起有点bug，提一点修改建议 - SPI/I2S/I2C，DMA支持的3组SPI和I2C，一线制温湿度传感器 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

czds***

用逻辑分析仪又抓了一下，加了IO初始化以后，接到addr的数据后面的data没接到。然后在按照你们说的在start后面把设备地址标志为1了，但是没有改善。

czds***

王*** 发表于 2024-3-6 11:40
IIC需要注意的是对于Stop部分的响应。具体可以参考这个文章
STC8 I2C从机，示例代码跑起有点bug，提一点 ...

用逻辑分析仪又抓了一下，加了IO初始化以后，接到addr的数据后面的data没接到。然后在按照你们说的在start后面把设备地址标志为1了，但是没有改善。

截图我贴在其他回复里面。

乘风***

czds*** 发表于 2024-3-6 15:16
用逻辑分析仪又抓了一下，加了IO初始化以后，接到addr的数据后面的data没接到。然后在按照你们说的在star ...

IO初始化代码看起来没什么问题，只是加了100ms延时，会增加上电初始化时间，如果这段时间主机发送指令过来就收不到了。
附件是一套I2C主从收发测试的例子，供参考：


I2C主从收发测试.zip (85.09 KB, 下载次数: 109)

2024-3-7 10:19 上传

点击文件名下载附件

czds***

乘风*** 发表于 2024-3-7 10:19
IO初始化代码看起来没什么问题，只是加了100ms延时，会增加上电初始化时间，如果这段时间主机发送指令过 ...

这个代码整体搬过去和之前现象一样的，我又对比了工具生成的有几个地方不太清楚。

1.    I2CCFG = 0x80;                              //使能I2C从机模式
工具的上配置的是I2CCFG = 0x81;

2.另外这个p3.2  3.3这两个IO应该设置成双向吧，为啥参考代码改成了开漏输出

3.还有这个
void I2C_Isr() interrupt 24
{
    char store;

    store = P_SW2;
    P_SW2 |= 0x80;
.....
这里P_SW2  是不是应该改成 P_SW2 |= 0x30;

乘风***

czds*** 发表于 2024-3-7 15:55
这个代码整体搬过去和之前现象一样的，我又对比了工具生成的有几个地方不太清楚。

1.    I2CCFG = 0x80; ...

1. I2C从机模式没必要设置SPEED参数


2. I2C从机模式可以设置开漏输出模式，减少从机对电平的影响，通过上拉电阻来拉高脚位电平。

3. 以下代码用于在中断里开启扩展寄存器访问使能，I2C寄存器是扩展寄存器，需要开启扩展寄存器访问使能后才能对寄存器进行读写操作。
如果程序起始位置开启扩展寄存器访问使能后没有再关闭，这些代码可以删除：

    char store;

    store = P_SW2;
    P_SW2 |= 0x80;
    ......
    P_SW2 = store;
复制代码

至于 P_SW2 |= 0x30; 是将I2C功能脚切换到 P3.2,P3.3，在程序初始化时设置一次就可以。
