STC8H1K28 ADC采样查询 与 STC8H8K64 区别

梁***

ldc*** 发表于 2023-1-14 13:40
我直接打印ADC的寄存器值，程序如下：
u16        Get_ADCResult(u8 channel)        //channel = 0~15
{

感觉还是电路有问题，做至少3块样板，测试看看是否一直。STC8系列的ADC性能是非常高的，我基本没遇到这种很离谱的投诉，问的都是怎么处理跳动等等。
如果依旧不能解决，过年后寄一块样板给STC公司，能帮你快速找出原因。

ldc***

梁*** 发表于 2023-1-14 13:50
感觉还是电路有问题，做至少3块样板，测试看看是否一直。STC8系列的ADC性能是非常高的，我基本没遇到这种 ...

已经做了两个板子，换了3个单片机了
主要是他没有外围电路，就是可调电源直连的MCU引脚
我准备换两个8K64的32脚上去试一下，没有买到，估计要年后验证一下了
如果不行的话，还是要麻烦梁工帮忙看下1K28的问题

ldc***

梁*** 发表于 2023-1-14 13:50
感觉还是电路有问题，做至少3块样板，测试看看是否一直。STC8系列的ADC性能是非常高的，我基本没遇到这种 ...

我刚才测试了一下，读15通道的数据，读出来的数据是0000，这个不太对吧

神***

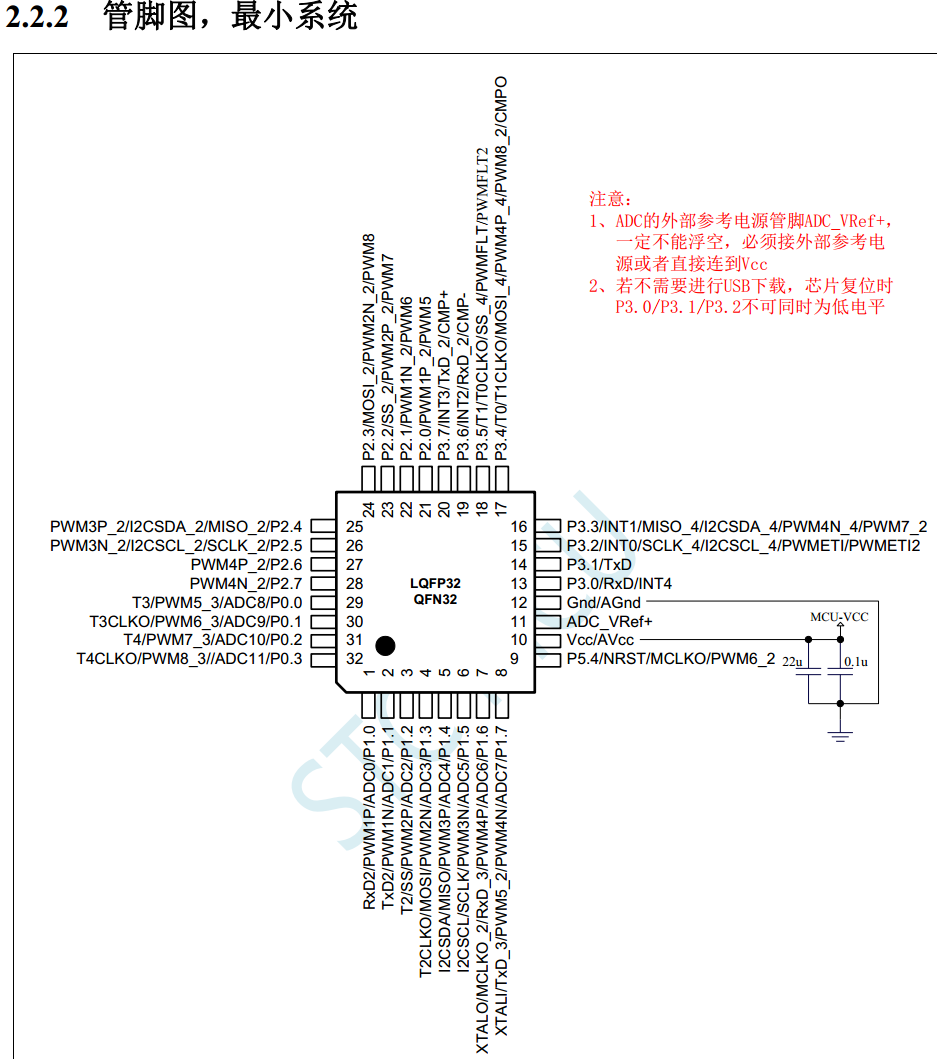

你上面这个管脚图-STC8H1K28的是错的，当然 啥都不对





请从正规渠道下载 正规手册

神***

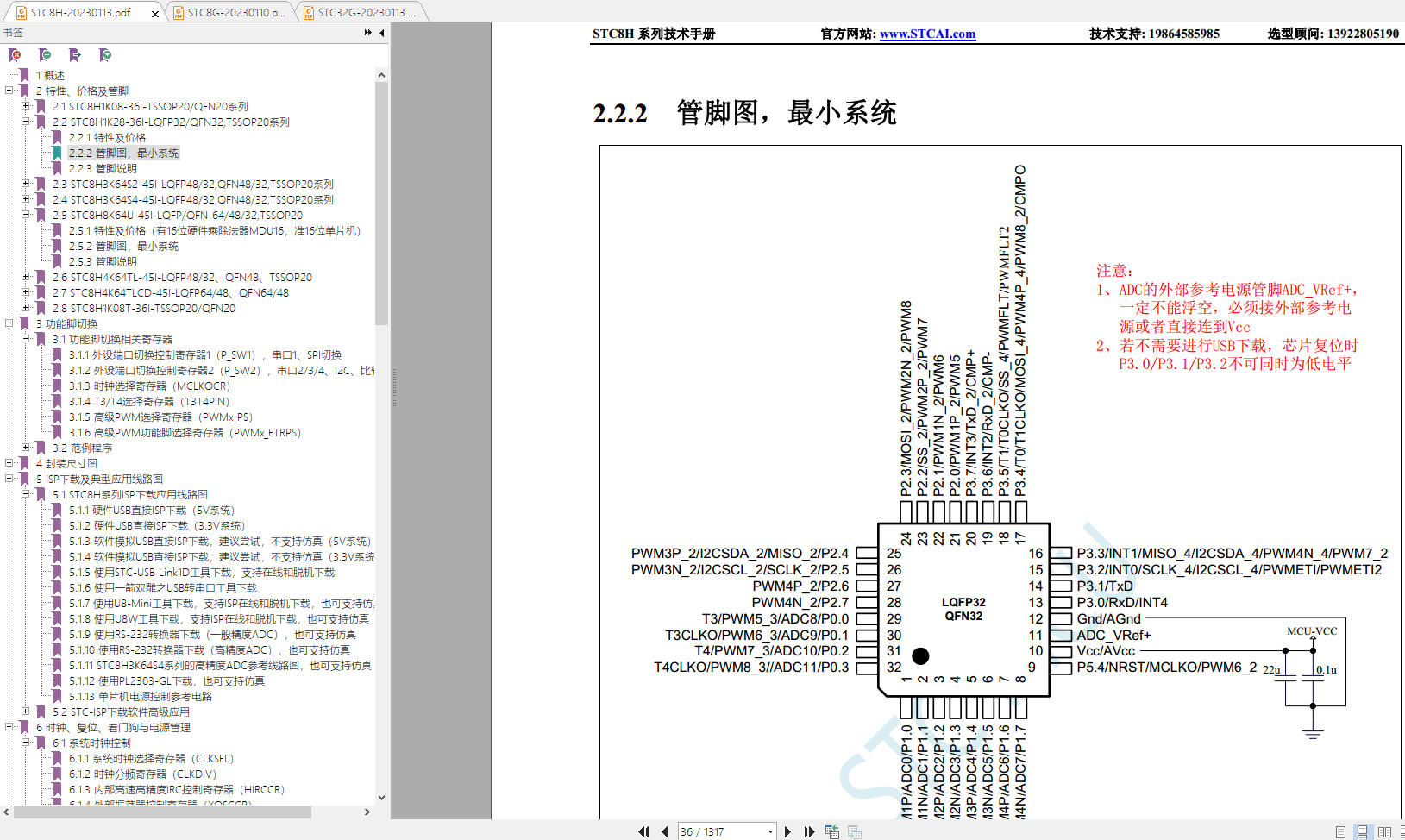

STC8H1K28的LQFP32的管脚图

神***

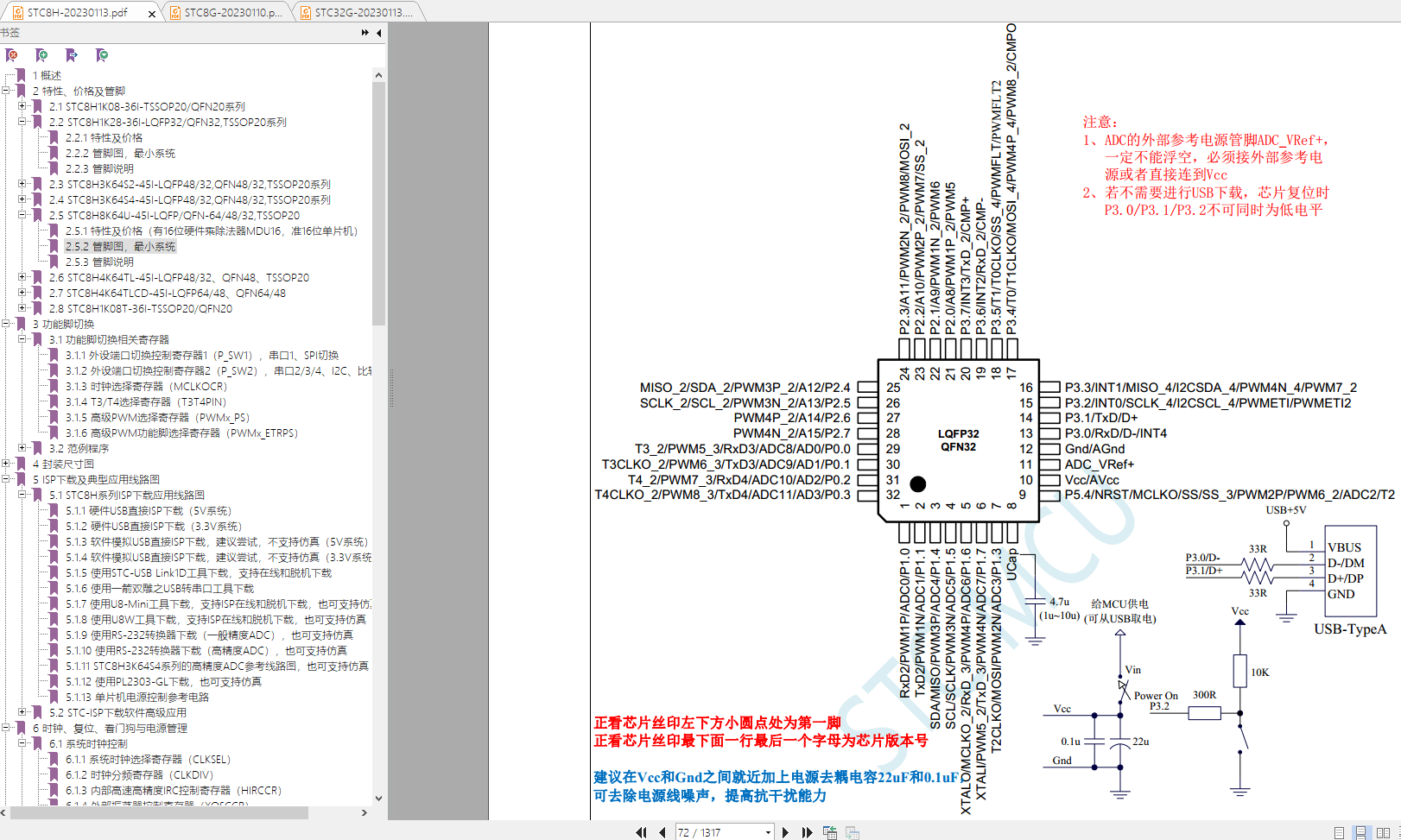

STC8H8K64U-45I-LQFP32的管脚图

神***

搞不定时，首先认真学习 数据手册，论坛讨论，第一时间将你原理图的PDF发上来，否则浪费您的时间，也浪费我们的时间

神***

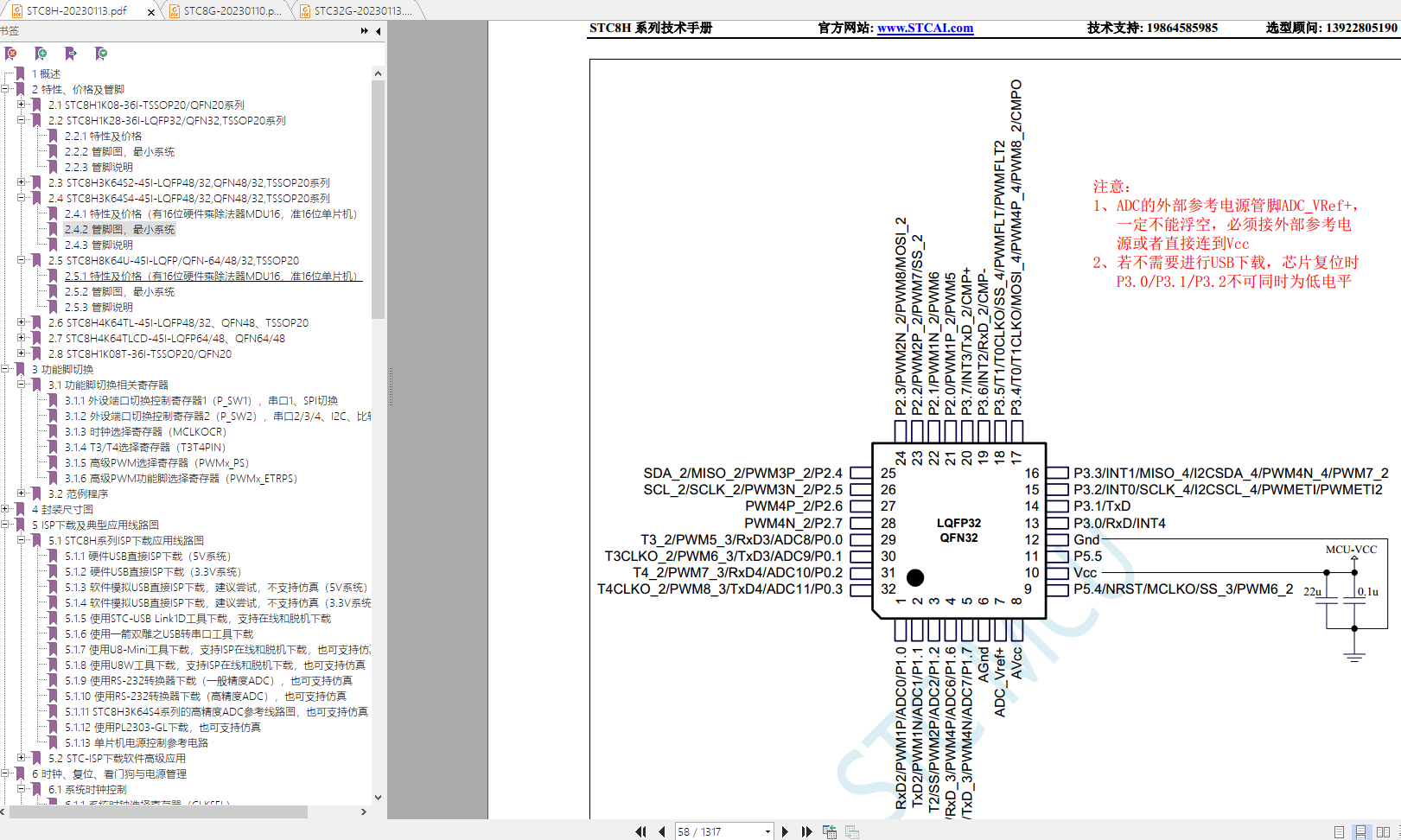

我怀疑你那个图是 STC8H3K64S4-45I-LQFP32的图，你自己对下管脚图

梁***

ldc*** 发表于 2023-1-14 14:14
我刚才测试了一下，读15通道的数据，读出来的数据是0000，这个不太对吧

读15通道的数据都不对，则电路或零件肯定有问题。

ldc***

神*** 发表于 2023-1-14 21:23
我怀疑你那个图是 STC8H3K64S4-45I-LQFP32的图，你自己对下管脚图

是的，我看了一下，对了下发现原理图是STC8H3K64的，板子上用的MCU是STC8H1K28的，ADC_VREF的脚对不上，好在1K28的ADC_VREF没用到，直接短路到旁边3.3引脚就ok了
