关于PWM转换为电压电路

lzz***

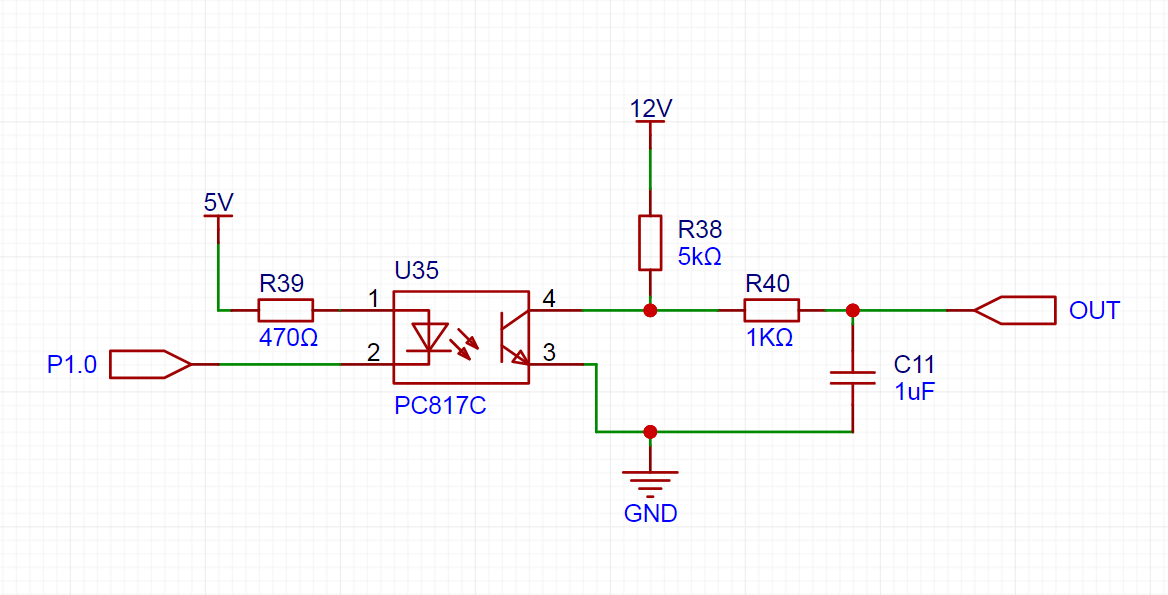

我想用PWM信号驱动PC817进行脉冲转换，在光耦是另一端用12V产生相对应线性电压电平，如图所示

转换电路

请教这个电路不考虑参数的情况能转换成电压吗？？
找了好久只有用转换芯片的，这种简易的电路能行吗？（不考虑精度问题）

晓***

不考虑精度的话，是完全没问题的，光耦次级最好加一个推拉驱动芯片，比如施密特缓冲器，能够改善高低电平驱动能力不对称的问题，进而提高输出精度，RC滤波电路最好设置为两级，这样输出电压更稳定一些。

神***

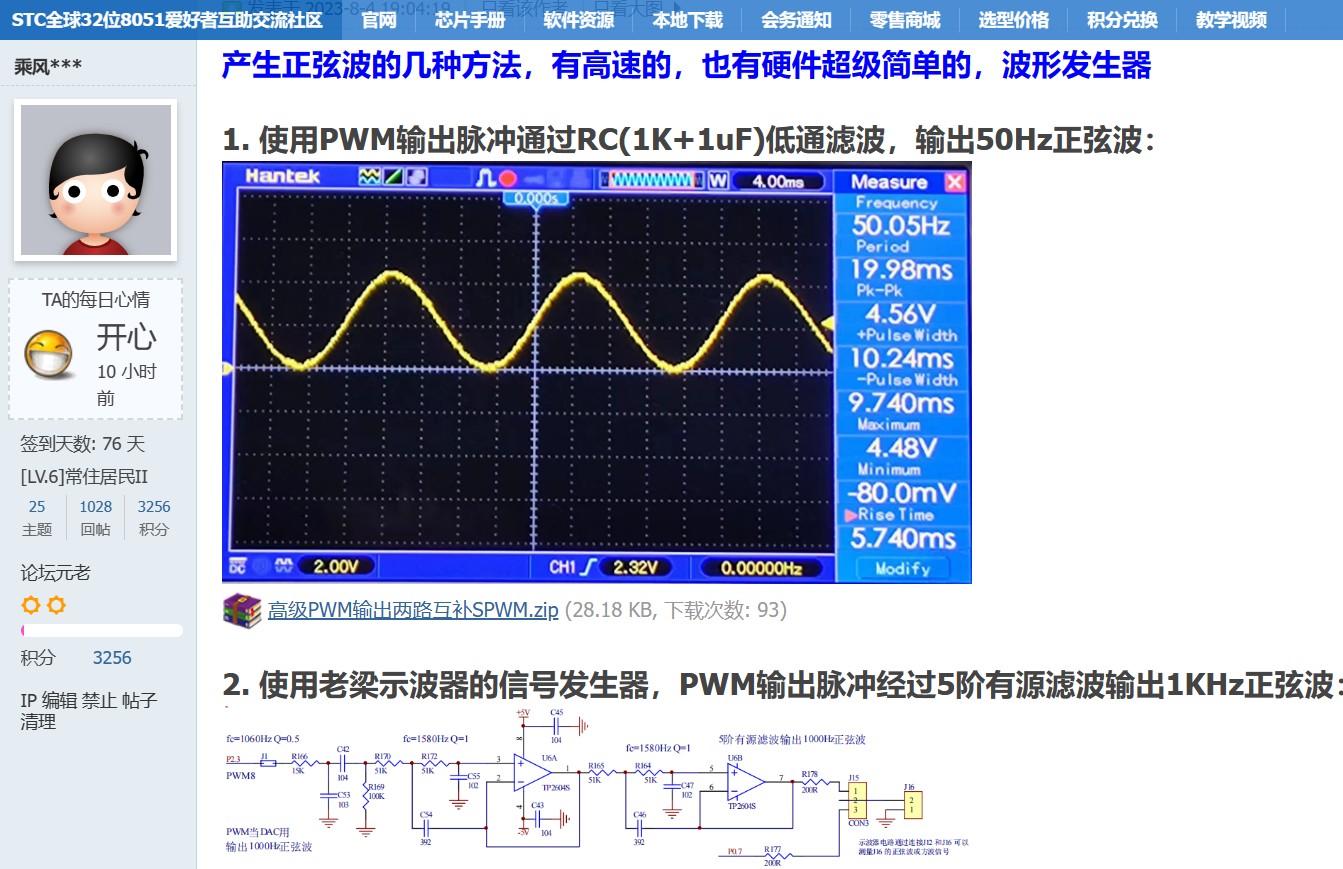

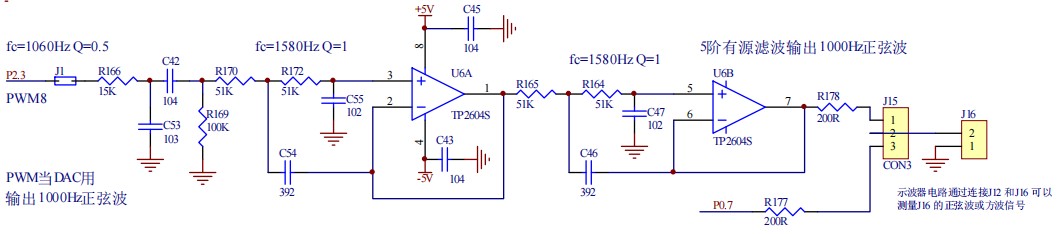

产生正弦波的几种方法，有高速的，也有硬件超级简单的，波形发生器 - BLDC/144MHz时钟源PWM/45路PWM+3路CCP/7组不同周期的PWM/DAC - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

梁***

可以，但是要注意两点：
1、PC817速度很慢，导通快截止慢，会让PWM波形“失真”，太快的PWM甚至没办法响应，1KHz以下的PWM才有可能。
2、输出驱动不对称，则输出电压与PWM占空比有线性度问题。
     当光耦输出高电平，输出内阻为上拉5.1K+串联1K，即输出内阻为6K。
     当光耦输出低电平，输出内阻为光耦内阻与5.1K并联后再串联1K，输出内阻远小于上述的6K。
由于输出驱动力不对称，导致滤波后电压与占空比的关系出现较大误差。
