STC32F技术手册笔误 20240202版本|有关超时寄存器

王***

备注：32G手册也是有这个问题的

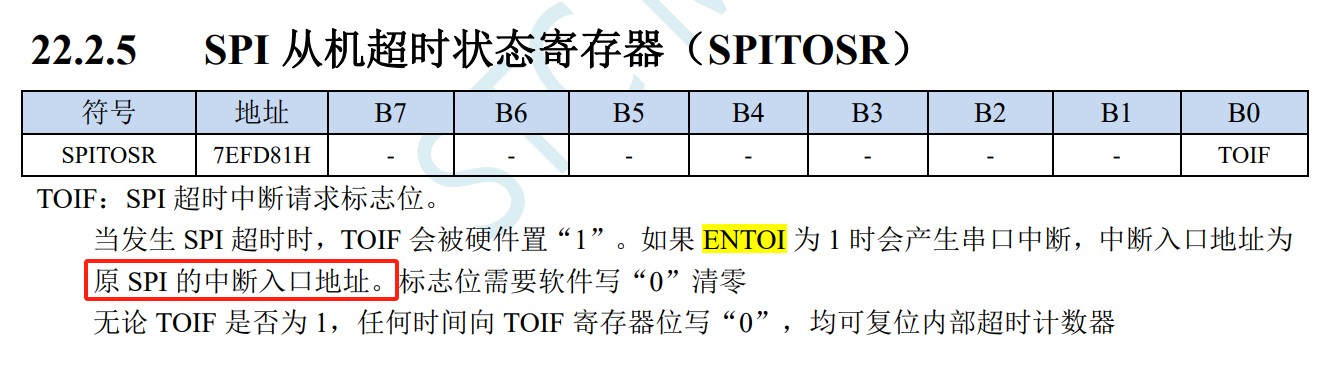

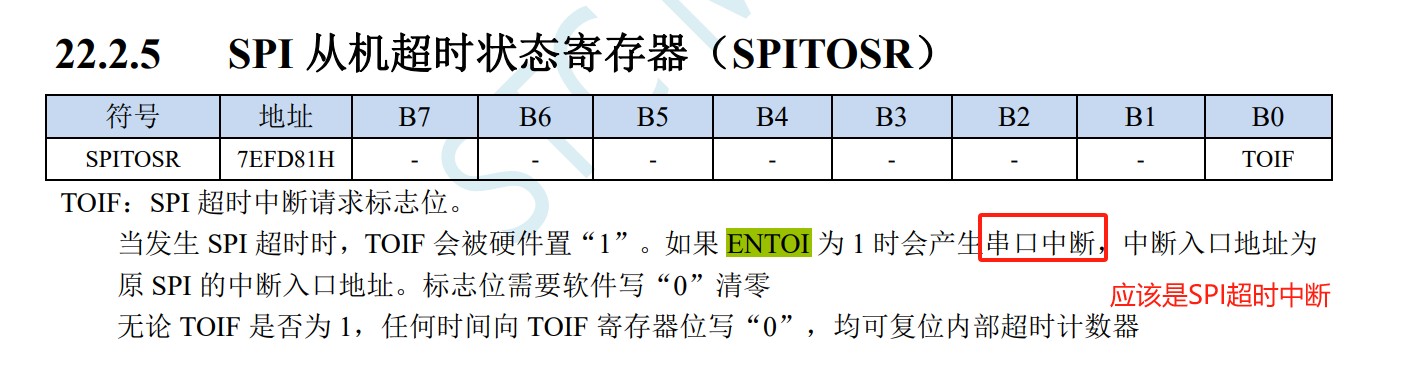

第589页

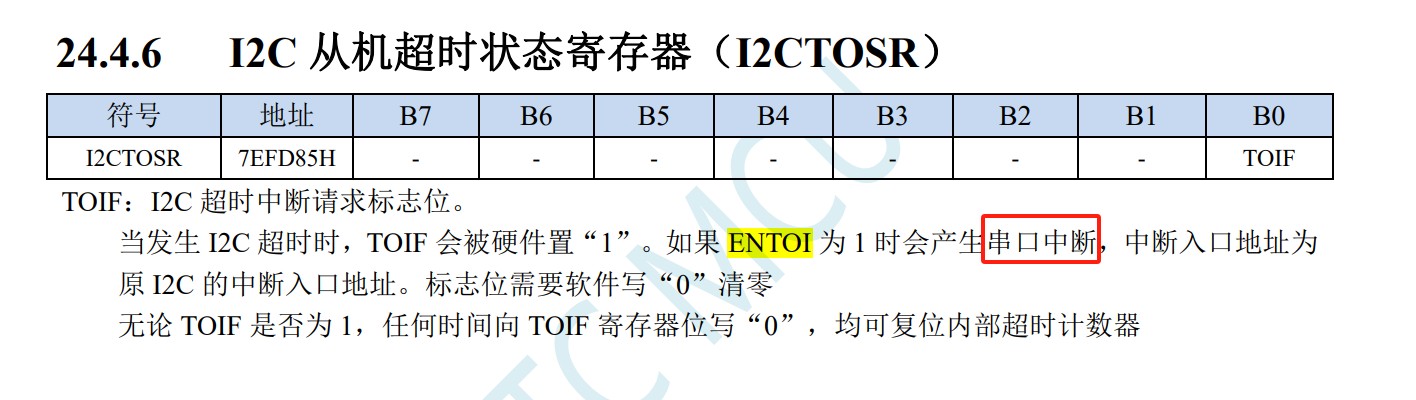

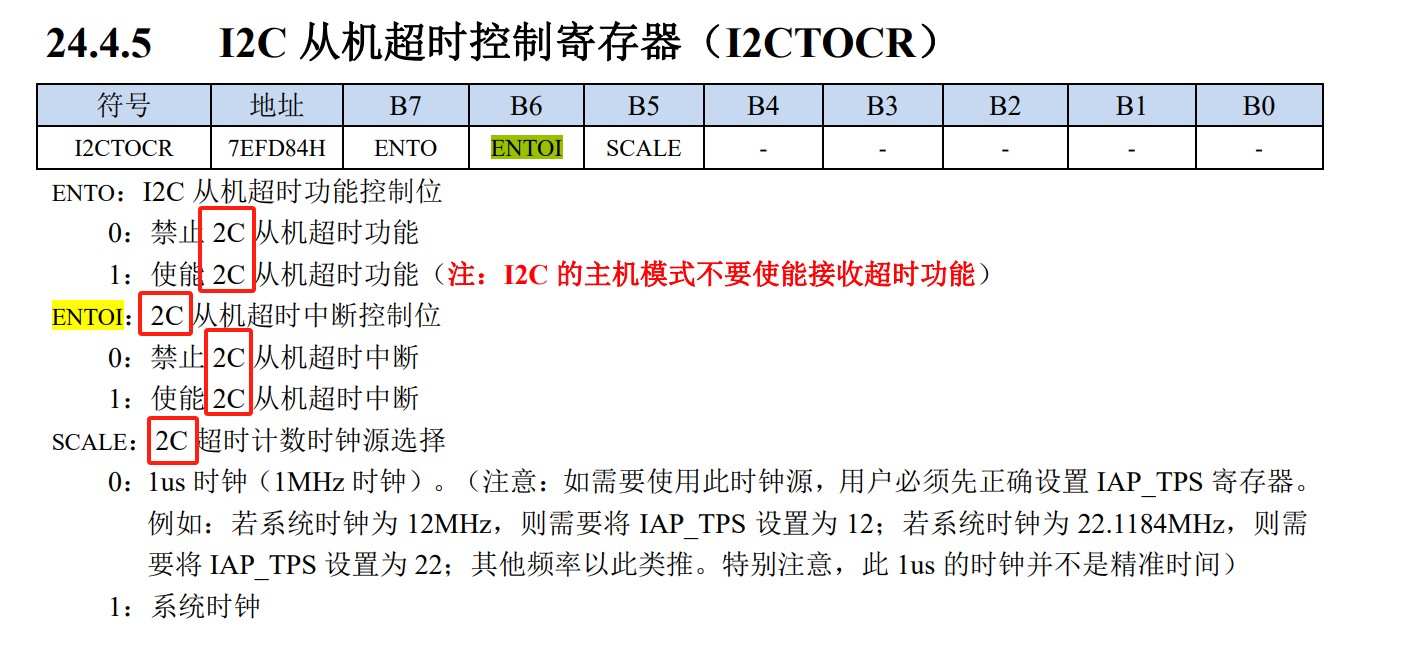

I2C部分也有同样的错误
第615页

王***

顺便问一下这个


测试多种方法都无法进入超时中断，直接判断标志位也没发现超时中断标志位置1.
请问有没有关于SPI超时中断的测试程序学习一下？

xxkj***

楼主很细心，发现笔误了

乘风***

王*** 发表于 2024-3-3 16:07
顺便问一下这个

附件是STC32F做SPI从机使能超时中断的例子，供参考：

STC32F-SPI从机超时中断.zip (16.82 KB, 下载次数: 94)

2024-3-3 18:55 上传

点击文件名下载附件

王***

乘风*** 发表于 2024-3-3 18:57
附件是STC32F做SPI从机使能超时中断的例子，供参考：

好的非常感谢

王***

乘风*** 发表于 2024-3-3 18:57
附件是STC32F做SPI从机使能超时中断的例子，供参考：

你好，经过测试发现了一些小问题，芯片是STC32F12K54 固件版本号7.4.6U



这部分是SPI的初始化代码，现在出现的问题是。如果上电后不做任何动作，正常开始发数据以后就不会进入超时中断

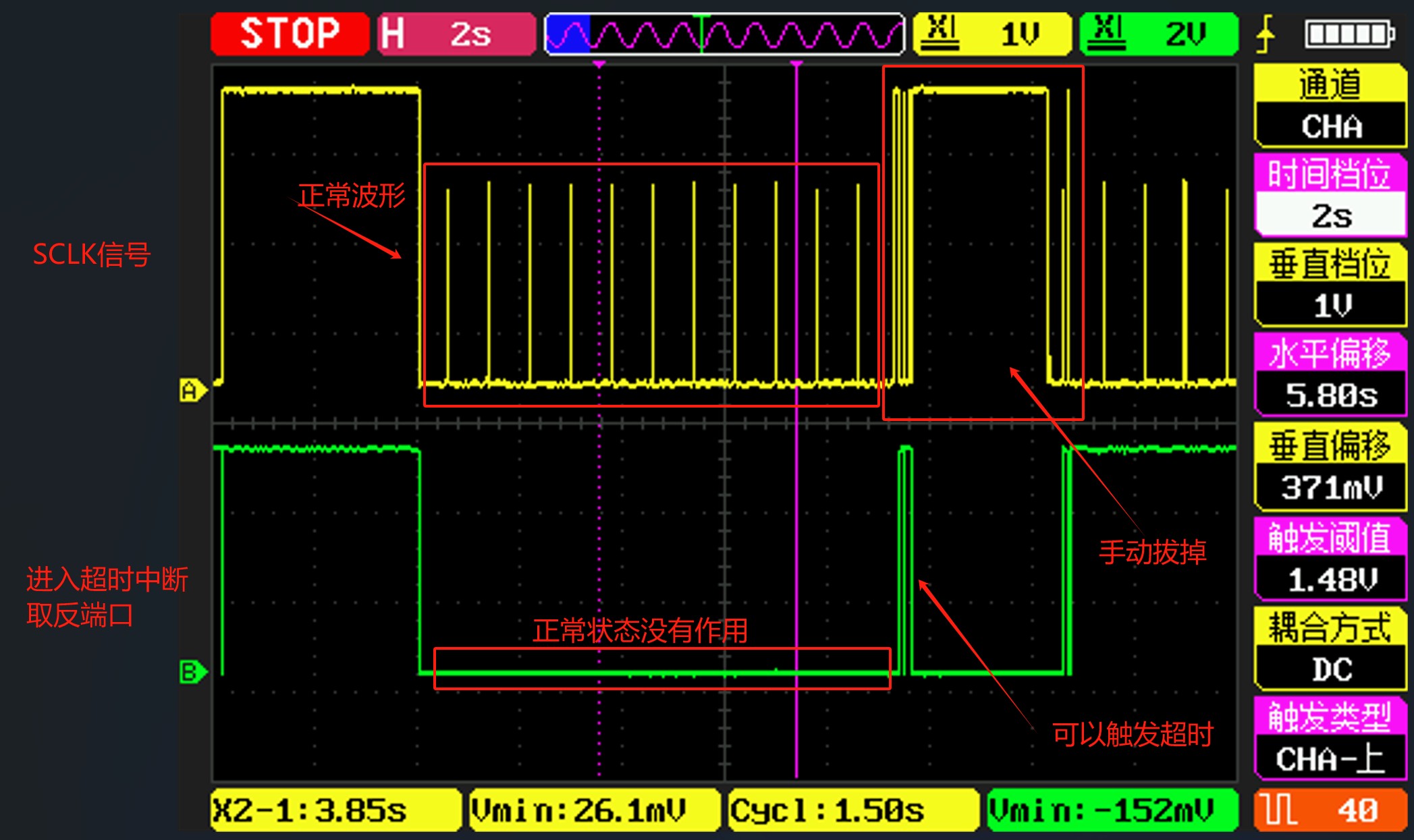

如果拔掉SCLK信号线，则可以进入超时中断，重新插回去如果时机得当，则会开始正常的触发超时中断。


设置的是CPLO=0；CPHA=1；SCLK不动作为低电平。看示波器里面的数据应该是没有问题的。
为什么超时计时不生效呢？

<font size="5">void SPI_Init(void)
{
    P_SW2 |= 0x80;                             // 扩展寄存器(XFR)访问使能
    SPSTAT = 0xc0;                             // 清除标志位
    SPCTL = 0xe7;                              // 忽略SS引脚功能，使能SPI功能，LSB优先，主机模式，下降沿采样数据，速率/4=52/4=13Mhz
    ESPI = 1;                                  // 关闭SPI中断功能
    SPDAT = 0xaa;                              // 设置回复的第一个字节
    DMA_SPI_STA = 0x00;                        // 清零DMA标志位
    DMA_SPI_CFG2 = 0x03;                       // 不自动控制SS,SS引脚为P3.5
    DMA_SPI_CFG = 0xab;                        // 使能SPI_DMA中断，禁止发送，允许接收。中断优先级3，总线访问优先3
    DMA_SPI_CR = 0x81;                         // 允许SPI_DMA功能，开始操作前清空FIFO
    DMA_SPI_RXAH = (u8)((u16)&show_test >> 8); // SPI发送数据存储地址
    DMA_SPI_RXAL = (u8)((u16)&show_test);
    DMA_SPI_AMT = 0xff;
    DMA_SPI_AMTH = 0xff; // 拉满接收大小
    HSSPI_CFG2 |= 0x28;  // 启动高速SPI模式,打开FIFO
    SPITOCR = 0x00;      // 关闭超时中断
    SPITOTH = 0x13;
    SPITOTL = 0x88;
    IAP_TPS = 52;
    HSCLKDIV = 0x00;        //高速时钟1分频，默认2分频
}</font>
复制代码

乘风***

王*** 发表于 2024-3-5 08:33
你好，经过测试发现了一些小问题，芯片是STC32F12K54 固件版本号7.4.6U

现有超时中断产生条件有2个：
1. 收满一个字节(8位数据)
2. 超时时间内没有收到新的数据
判断一下这两个条件能不能都满足，建议先直接使用前面提供的例程测试，正常后再进行修改或移植。

小涵***

看的太仔细了，赞

王***

乘风*** 发表于 2024-3-5 09:34
现有超时中断产生条件有2个：
1. 收满一个字节(8位数据)
2. 超时时间内没有收到新的数据

那有可能是数据漏了一位（整体偏移）导致的等待8位数据收满卡死。
我再仔细检查一下数据的波形，谢谢。

程序就是使用的例程进行移植

王***

乘风*** 发表于 2024-3-5 09:34
现有超时中断产生条件有2个：
1. 收满一个字节(8位数据)
2. 超时时间内没有收到新的数据

谢谢，已经成功实现超时功能了。

问题存在是刚刚启动SPI设备的时候会有随机的几个脉冲。会造成SPI数据错位。


解决办法是初始化的时候通过预置SPI引脚电平为0后，打开普通上拉模式，强制给各个端口拉低到0。此时杂乱数据没法被读入。等通过SCCB配置完设备，启动了SPI_DMA开始读取后，再恢复SPI引脚为高阻模式，开始读取数据。此时的数据就没有错位了，而且超时功能也可以正常使用


建议把这些判断条件也写入到手册里面的超时部分，这样方便出现问题的时候进行排查
