开天斧板子直驱7脚4位数码管

digg***

首先感谢STC公司送我的开天斧开发板。
拿到板子按惯例先刷个例程里的跑马灯。

成功后想搞点复杂的，正好手头有一种7脚4位数码管，里面LED是反并联的，需要IO端口复用驱动。


4位数码管通常需要8段+4位=12只引脚，要有时钟的冒号还得多一两个引脚。

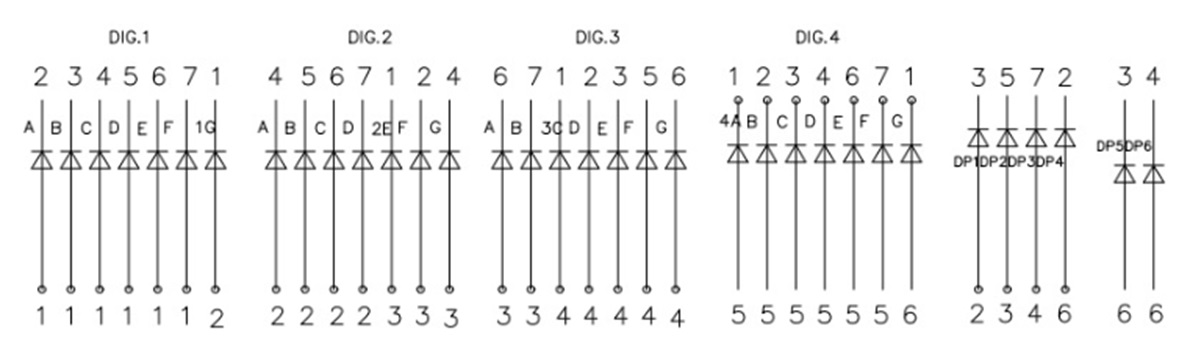

上图是这种数码管引脚图，只从第一位的引脚1为例。可以看到它既是ABCDEF段的阳极又是G段的阴极，A段和G段共用1、2引脚反并联。
程序学习的杜洋老师的数码管逐段驱动，任何时刻只有一个段点亮，其它IO端口需设置为高阻状态以免干扰。

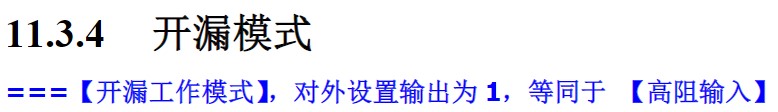

程序里用的方法是开漏并置1.


程序在开天斧例程01-跑马灯的基础上修改的，保留了USB口自动不停电下载的功能。


呵呵，还没来得及焊接排座。
工程文件如下：
开天斧直驱7脚4位数码管.zip (39.88 KB, 下载次数: 119)

2024-3-2 10:48 上传

点击文件名下载附件

芯***

感谢支持

rus***

学习学习，支持

so***

这个要加限流电阻吧，还是直驱

小涵***

因为刷新速度快，限流电阻应该可以省略吧

xiangz***

小涵*** 发表于 2024-5-28 22:28
因为刷新速度快，限流电阻应该可以省略吧

还是有电阻踏实点

digg***

xiangz*** 发表于 2024-5-29 02:15
还是有电阻踏实点

IO直驱LED因为程序里用了占空比调节亮度，而且是逐段驱动任意时刻只有一个段点亮，所以没超过MCU的总电流。这个方法我都用了好几年了。

omns***

请问 我看程序点亮每个段码都是负极 开漏模式低电平，这样是直接下拉接地了吗。

digg***

omns*** 发表于 2025-1-20 14:41
请问 我看程序点亮每个段码都是负极 开漏模式低电平，这样是直接下拉接地了吗。 ...

是的，相应段码的阳极IO设置为推挽高电平，时间是毫秒级的。上下IO内部都有限流20mA，再通过占空比调节亮度。
