全部直插，洞洞板飞线，5个外围元件的8H8K64U实验板（原理图，程序代码））

神***

ly1*** 发表于 2024-2-29 08:56
好的，马上改正。谢谢，指出错误！

这个特殊应用，相关的 I/O 用开漏模式就行了

ly1***

终于有点时间继续学习了。重新写了电子钟的代码。用开关内部上拉电阻来点亮数码管。

ly1***

用内部上拉电阻控制数码管：

ly1***

相机拍出来有点闪烁。实际效果，眼睛是看不出来的

ly1***

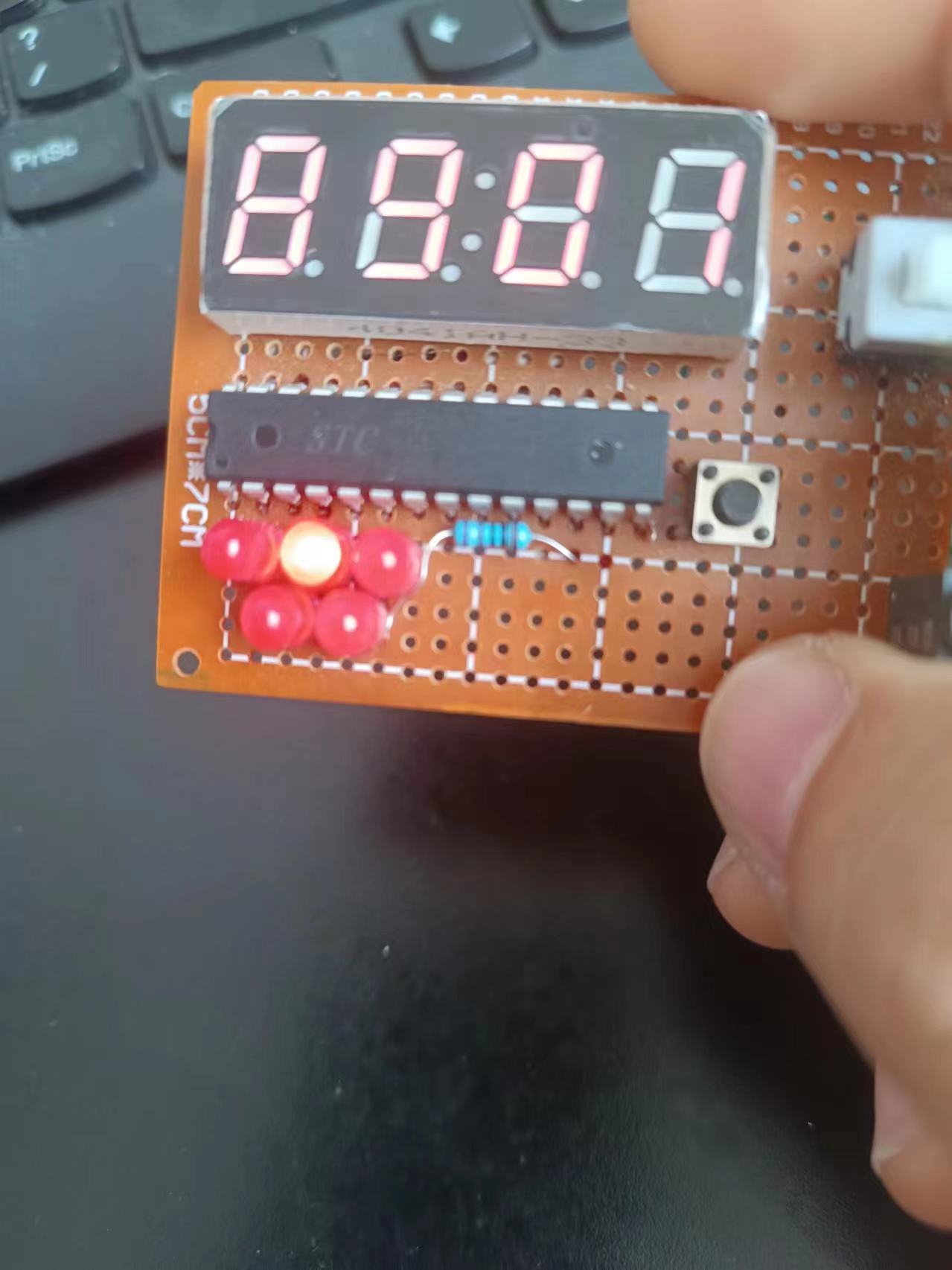

加焊5个led和一个1k限流电阻，准备学习PWM。。。

ly1***

第一个pwm实验。控制led的亮度。

ly1***

ly1***

#include "stc8h.h"
#include "intrins.h"
#include "display.h"
#include "key.h"

#define  Key  P32                                        //按键定义在P32
#define PWM_T 1000                                        //设置周期值
typedef unsigned char u8;
typedef        unsigned int  u16;
typedef unsigned long u32;

void Update();
void Timer0_Init(void);
u16 duty=950;


void main()
{
        P_SW2|=0x80;                                         //        使能访问扩展寄存器
        P1M0 |= 0x03; P1M1 &= ~0x03;         //  配置P10、p11为推挽输出模式
        PWMA_PS|=0x00;                                        //  设置PWMA通道1p为p10,1n为p11
        PWMA_CCER1|=0x00;                                //        关闭通道1
        PWMA_CCMR1|=0x68;                                //  配置通道1的输出模式；
        PWMA_CCER1|=0x0f;                                //        打开通道1，设置1p、1n
        PWMA_ARRH=(u8)(PWM_T>>8);                //        写自动重装寄存器高8位
        PWMA_ARRL=(u8)(PWM_T);                        //        写自动重装寄存器低8位
        PWMA_ENO|= 0x03;                                //  打开1p、1n输出
        PWMA_BKR|= 0x80;                                //        打开主输出
        PWMA_CR1|= 0x01;                                //        开始计数

        P3M0 &= ~0x04; P3M1 &= ~0x04;         //p32设为标准io
        P3PU |= 0x04;                                         //p32打开上拉电阻

        Timer0_Init() ;
        EA=1;
        P32=1;

        while(1)
        {
                Update();
                w1=duty/100;
                w2=duty/10%10;
                w3=keymod;
                w4=P32;
                display();
                keyscan();

        };
}
void keypro()
{
        if(keymod==1)
                {
                        duty+=10;
                        if(duty>1000)duty=1000;
                        keymod=0;
                }
        if(keymod==2)
                {
                         duty-=10;
                        if(duty<=700)duty=700;
                        keymod=0;
                }
}
void Update()
{
        PWMA_CCR1H=(u8)(duty>>8);
        PWMA_CCR1L=(u8)(duty);
}
void Timer0_Isr(void) interrupt 1
{
        dc++;
        keycount++;
        if(keycount>60000)keycount=0;
}

void Timer0_Init(void)                //1毫秒@11.0592MHz
{
        AUXR |= 0x80;                        //定时器时钟1T模式
        TMOD &= 0xF0;                        //设置定时器模式
        TL0 = 0xCD;                                //设置定时初始值
        TH0 = 0xD4;                                //设置定时初始值
        TF0 = 0;                                //清除TF0标志
        TR0 = 1;                                //定时器0开始计时
        ET0 = 1;                                //使能定时器0中断
}
复制代码

ly1***

限流电阻只找到了1k的。用得小了，亮度调节的效果不明显。80%左右就基本全亮了

xxxe***

不错，花小钱办大事
